Шта је ОДФ? Оквир оптичке дистрибуције објашњен

Оквир за оптичку дистрибуцију, обично скраћен на ОДФ и понекад назван оптички дистрибутивни оквир, је структурирана тачка на којој се оптички каблови завршавају, спајају, спајају и штите. ОДФ-ове ћете пронаћи у телеком собама, ФТТХ мрежама, дата центрима, пословним зградама и индустријским комуникационим системима. Овај водич је написан из перспективе инжењера који подржавају оптичку дистрибутивну мрежу (ОДН) и пројекте приступа оптичким влакнима, тако да циљ није само да наведете ОДФ типове који постоје, већ и да вам помогне да ускладите оквир са вашим бројем влакана, простором за инсталацију, форматом конектора, захтевима за спајање и дугорочним-планом проширења.

Када купци упоређују опције, практично питање је ретко "који типови су доступни?" Обично је „који тип ОДФ-а заправо одговара мојој веб локацији и шта треба да потврдим са добављачем пре него што наручим?“ Одељци у наставку одговарају на оба, а чланак се завршава водичем за избор, контролном листом спецификација, примерима конфигурације и честим питањима.

Шта је анОптички дистрибутивни оквир(ОДФ)?

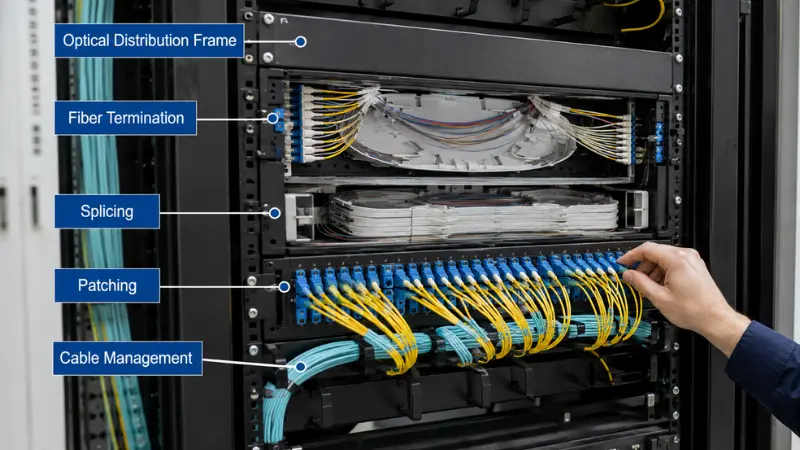

Оквир за оптичку дистрибуцију је кућиште за управљање влакнима које се користи за завршетак, спајање, спајање, заштиту и организовање оптичких влакана. Долазни каблови су повезани са излазним влакнима, пигтаилима, патцх кабловима или пасивним компонентама као што су разделници, а свака веза је означена, заштићена и доступна за одржавање уместо да се остави у кутији.

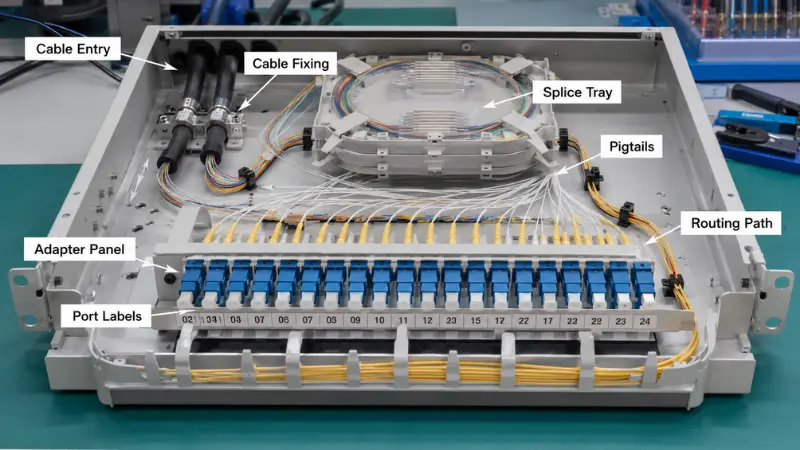

У свакодневном раду, добро{0}}дизајниран ОДФ подржава завршетак влакана, заштиту од спајања спојева, усмеравање каблова за спајање, складиштење лабавог кабла, заштиту конектора и тестирање или реконфигурацију мреже. Разлог зашто је ово важно је конкретан, а не козметички: када се квар појави ван радног времена, оквир са јасним нумерисањем портова и доступним лежиштима за спајање омогућава техничару да изолује и поправи везу за неколико минута, док пренатрпан, неозначени оквир претвара исти посао у сате ручног праћења влакана. Многе исте функције завршетка и заштите такође се појављују у компактном форматуоптички терминал и разводне кутијекористи се ближе претплатнику, због чега је лако помешати две породице производа. Касније се враћамо на ту разлику.

Главне врсте оптичких дистрибутивних оквира

ОДФ-ови се могу груписати према начину монтаже, окружењу инсталације, капацитету, унутрашњој структури и примени. Најчешће категорије су монтажа на сталак, зидна монтажа, спољашња, ДИН шина, ПЛЦ разделник и модуларни оквири велике{1}}густине. Сваки одељак испод покрива шта је тип, где се уклапа и један практичан детаљ који се често занемарује током избора.

Рацк Моунт ОДФ

ОДФ за монтажу у рацк се инсталира у стандардни 19--инчни сталак за опрему и представља радну снагу за телеком собе, центре података, централне канцеларије, сервер собе и кабловску мрежу предузећа. Обично се нуди у висинама од 1У, 2У, 3У или 4У и савршено се интегрише са прекидачима, рутерима и патцх панелима поред њега. Као груби водич, јединица од 1У често носи до 24 влакна, јединица од 2У око 48 до 96 влакана, а јединица од 3У до 4У 96 до 144 влакна или више. Ове бројке се значајно померају са форматом адаптера, тако да ће оквир који користи ЛЦ или МПО панеле високе густине стати далеко више влакана по У него онај који користи СЦ.

Детаљ који одређује дугорочну{0}}употребљивост је избор између дизајна фиксне и клизне фиоке. Фиксни оквир је једноставнији, стабилнији и јефтинији, што одговара стабилним везама окоснице које се ретко мењају. Клизна фиока омогућава да се послужавник повуче напред ради спајања и прегледа, што је бољи избор на било ком оквиру који ће видети честе потезе, додавања и промене. Пре него што наведете клизни тип, проверите да ли има довољно слободног простора испред полице да се фиока у потпуности извуче, јер је рам велике{4}}густине који се не може отворити у уском пролазу тешко одржавати.

Зидни носач ОДФ

ОДФ за монтирање на зид се фиксира директно на зид уместо да седи унутар сталка, тако да је природан избор тамо где не постоји сталак или где је простор мало: мале телеком собе, пословне зграде, подруми станова, спратне дистрибутивне тачке и ФТТХ улази у зграде. Обично је компактан, може се закључати и погодан за умерени број влакана као што је 12, 24 или 48 језгара.

Када бирате јединицу за монтирање на зид, смер улаза кабла је важнији него што се на први поглед чини. Раму монтираном у уском успону или осовини често је потребан доњи или бочни улаз, а не задњи, јер једноставно нема простора иза кутије за провођење кабла без оштрог савијања. Пре наручивања, а не након што је кутија већ на зиду, потврдите смер уласка, капацитет унутрашњег лежишта за спајање, распоред адаптерске плоче и расположиви простор за намотавање влакана.

Оутдоор ОДФ

Спољни ОДФ завршава и дистрибуира влакна на изложеним или полу{0}}изложеним локацијама као што су ФТТХ приступне тачке, телекомуникациони ормани на отвореном, дистрибуција на стубовима{1}}, рурална широкопојасна и индустријска места. За разлику од унутрашњег оквира, спољна јединица живи или умире на свом еколошком заптивачу, тако да је број портова само половина спецификације.

Број за сидрење је степен заштите од уласка дефинисан у међународном стандардуИЕЦ 60529 (ИП код). У практичном смислу, ИП54 значи да је-заштићен од прашине и отпоран на прскање воде, што може одговарати заштићеном положају или положају{3}}у ормару; ИП65 значи да је-отпоран на прашину и заштићен од-млаза воде ниског притиска, што је реалнији минимум за оквир који је потпуно изложен временским условима; и ИП66 до ИП68 додају јаче млазнице или привремено урањање. Имајте на уму да виша оцена потапања не подразумева аутоматски отпор на млаз, јер су ова два одвојена теста, тако да сајту који види и кишу и стајаћу воду може бити потребна двострука оцена. Поред ИП фигуре, проверите отпорност на УВ зрачење, дизајн кабловске уводнице, отпорност кућишта на корозију, метод закључавања и начин управљања кондензацијом. Лоше заптивени спољни оквир је један од најчешћих узрока кварова повезаних са влагом{12}} годинама након инсталације.

ДИН шина ОДФ

ОДФ на ДИН шину је компактна јединица која се поставља на ДИН шину унутар електричног ормана или индустријског контролног кућишта, а направљена је за низак број влакана у системима аутоматизације, енергетским комуникацијама, опреми за паметну мрежу, транспортним контролним ормарићима и фабричким мрежама. Његова вредност је интеграција: он доноси завршетак и заштиту влакана у исти панел као и електричне инсталације без потребе за посебним рацком.

За индустријски рад, погледајте преко броја влакана до механичког окружења. Вибрације, расположива дубина кућишта, захтеви за уземљење и растерећење каблова утичу на то да ли ће оквир остати поуздан, а усмеравање влакана треба да буде уређено тако да техничар може да дође до конектора без ометања оближњих проводника напајања.

ПЛЦ Сплиттер ОДФ

ПЛЦ разделник ОДФ садржи пасивне оптичке разделнике унутар оквира тако да је једно фидер влакно подељено на много претплатничких влакана, што га чини основним градивним блоком ФТТХ, ГПОН и ЕПОН приступних мрежа стандардизованих у референцама као што суИТУ-Т Г.984 ГПОН препоруке. Један оквир може комбиновати завршетак, инсталацију разделника, закрпе и управљање кабловима, што одржава постављање пасивне оптичке мреже уредним. Типичне конфигурације се крећу од 1×8 до 1×32 или 1×64, а прави однос зависи од буџета везе и густине претплатника пројекта.

Две инжењерске тачке вреди планирати. Прво, однос поделе покреће распоред портова и простор за одржавање, јер 1×32 разделник храни далеко више излазних адаптера од 1×8, а тим излазима је потребан простор да се закрпе и обележе без гужве. Такође помаже да се рано одлучи између централизованог раздвајања на једном чвору и дистрибуираног раздвајања широм мреже, што је компромис-добро објашњен у овом прегледуврсте оптичких разделника. Друго, ПОН примене скоро увек користе угаоне{1}}полиране (АПЦ) конекторе. Разлог је повратни губитак: рефлексије у дељеном пасивном стаблу деградирају квалитет сигнала за сваког претплатника на грани, а крајње стране АПЦ-а потискују те рефлексије много боље од равних-полираних. Потврдите однос разделника, полирање конектора, изглед улаза и излаза, расположиви простор у лежишту за спајање и шему означавања пре наручивања и прегледајтеПЛЦ разделникопције које одговарају тачном односу који је потребан вашем дизајну.

Модуларни ОДФ{0}}високе густине

Модуларни ОДФ-високе густине дизајниран је за велики број влакана у ограниченом простору у регалу или поду и стандардни је избор за центре података, централне канцеларије, кичму оператера, велике кампусе и тачке агрегације којима је потребан простор за раст. Уместо једног фиксног панела, ови системи користе модуларне адаптерске панеле, уклоњиве касете, вишеструке носаче за спајање и пројектоване путање за рутирање, и обично подржавају ЛЦ или МПО/МТП интерфејсе.

Грешка коју треба избегавати је одабир искључиво на основу максималног броја портова. При веома великој густини, преклопни каблови се скупљају, предњи-приступни простор постаје тесан, а препун оквир изазива случајно искључење погрешног порта током одржавања. Одлучујуће питање за рад велике -густине, укључујући избор ЛЦ-насупрот- низа покривеног у овомпрактични водич за ЛЦ у односу на МТП/МПО, је да ли техничари још увек могу да дођу до портова, управљају кабловима за повезивање и сачувају радијус савијања када је оквир потпуно напуњен.

Табела за поређење ОДФ типова

Опсези капацитета су само типичне вредности и варирају у зависности од дизајна производа, формата адаптера и конфигурације добављача. Увек потврдите тачан број влакана и опције панела на табели са подацима.

Водич за брзи избор ОДФ-а

Ако вам је потребно само брзо кретање ка правој категорији, табела испод приказује уобичајене ситуације пројекта на одговарајућу почетну тачку. Третирајте га као ужи избор, а затим проверите детаље користећи контролну листу ниже.

Како одабрати прави ОДФ за ваш пројекат?

Одабир ОДФ-а није једноставно бирање кутије са довољно портова. Оквир мора да одговара целом дизајну, тако да све факторе у наставку треба потврдити пре куповине.

Број влакана и будућа експанзија

Почните са бројем влакана које треба да прекинете, спојите или закрпите данас, а затим додајте резерву. Оквир величине тачно 24 данашња влакна не оставља простора када локација нарасте на 48, а накнадни капацитет накнадног уградње обично кошта више од куповине сада. У пракси, многи пројекти резервишу 20 до 50 процената резервног капацитета за будуће везе, резервна влакна и надоградње. Питајте колико влакана улази, колико излази, да ли ће бити додато више корисника или зграда и да ли капацитет носача за спајање и адаптера могу да апсорбују тај раст.

Инсталациони простор

Локација у великој мери диктира врсту. Постојећи сталак од 19 инча указује на оквир за монтирање на сталак; локација са само зидним простором указује на оквир за монтирање на зид; влакна која се налазе унутар индустријског ормара указују на оквир ДИН шине; а инсталација изложена киши, прашини или температурним променама искључује стандардну унутрашњу јединицу у корист спољашње. Измерите стварни расположиви простор, укључујући дубину полице или размак фиока, пре него што се посветите моделу.

Унутрашње и спољашње окружење

Унутрашњи и спољашњи оквири нису заменљиви. Унутрашње јединице одговарају заштићеним просторима као што су собе са опремом, канцеларије и телеком ормари, где заптивање није приоритет. Спољним јединицама је потребна одбрањива заштита од влаге, прашине, корозије и УВ зрачења, због чега ИП оцена, материјал кућишта, заптивање врата, дизајн уводнице, структура закључавања и температурни опсег спадају у спецификацију. Разлике између руковања у затвореном и на отвореном, укључујући типове каблова и усмеравање, обрађене су у овом водичу заунутрашња и спољашња инсталација оптичких каблова. Коришћење унутрашњег оквира на отвореном је чест узрок смањене поузданости који се може избећи.

Тип конектора и адаптера

ОДФ-ови се могу конфигурисати са СЦ, ЛЦ, ФЦ или СТ адаптерима, а прави избор прати постојеће патцх каблове, пигтаилове и интерфејсе активне опреме. Као општи образац,СЦ конекторису широко распрострањени у телекомуникацијама и ФТТХ,ЛЦ конекторидоминирају-центром података велике густине и радом предузећа, ФЦ се појављује у неким телекомуникацијама и инструментима, а СТ опстаје у старим мрежама. Потврдите формат према подударањуадаптери за оптичка влакнанамеравате да користите.

Пољски тип заслужује једнаку пажњу. УПЦ (равне, благо куполасте) крајње површине обично испоручују повратни губитак од око 50 дБ, док АПЦ (угао од 8-степени) крајње стране достижу отприлике 65 дБ рефлектујући расуто светло у облогу, а не назад у влакно, због чега је АПЦ стандард у ПОН и РФ видео апликацијама. Њих двоје не смеју да се спајају једно са другим: веза АПЦ-на-УПЦ изазива велике губитке приликом уметања и може физички да оштети крајње површине феруле. Ако одмеравате опције, ово објашњење одПЦ, УПЦ и АПЦ типови полирањадетаљно покрива разлике.

Капацитет лежишта за спајање

Ако ће се оквир користити за спајање спојева, унутрашњи капацитет лежишта мора да одговара броју влакана, а не само броју адаптера. Честа и фрустрирајућа грешка је куповина оквира са пуно прикључака за адаптер, али премало лежишта. Као правило планирања, лежиште за спајање обично садржи 12 или 24 заштићена споја, тако да је за посао од 24-влакана потребно отприлике један до два лежишта, за 48-запослених влакана два до четири итд. Када посуде понестане, симптоми су предвидљиви: термоскупљајућа навлака нема где да седи, влакна се не могу умотати у оквиру минималног радијуса савијања, одржавање значи поновно ометање постојећих спојева, а будуће ширење постаје незгодно. У складу са праксама које су сажете уУдружење оптичких влакана, каблови за мале просторије обично захтевају радијус савијања од око 25 мм након уградње, а оквир који не може да издржи тај радијус ће тихо повећати губитак уметања. Планирајте заједно број лежишта, складиште у рукавима и путању рутирања и прегледајте својефибер пигтаилспоред оквира тако да су крајеви и лежишта компатибилни. Ако још увек одлучујете између спајања и конектора{1}}инсталираних на терену, ово поређење одфузионо спајањеје корисна референца.

Увод каблова и приступ за одржавање

Правац улаза каблова је стварно-светско ограничење, а не детаљ. Оквири подржавају улаз са задње, бочне, горње или доње стране, а неусклађеност са распоредом локације изазива оштре кривине или неуредно усмеравање. Приступ за одржавање прати исту логику: дизајн клизне фиоке или предњег{3}}приступа је лакши за рад за мреже које се често мењају, док је фиксна структура прихватљива за стабилне везе са мало промена. Оквир који на папиру изгледа компактно може бити тешко сервисирати када су каблови унутра.

Означавање и управљање кабловима

Јасно означавање штеди време током кварова и надоградње, а у већим оквирима лоше означавање узрокује погрешне везе, дужу изолацију квара и прекиде који се могу избећи. Добар оквир омогућава различито нумерисање портова, наменски простор за етикете, прстенове за усмеравање каблова за повезивање, тачке за везивање, лабав простор за складиштење и раздвајање долазних каблова и каблова за спајање. Задржите рутирање вашегпатцх кабловипланирано од почетка, а не додато као накнадно.

Контролна листа спецификација ОДФ-а пре него што затражите понуду

Припрема ових детаља пре контактирања добављача скраћује-и-назад и смањује ризик од добијања погрешне конфигурације.

• Укупна влакна која треба прекинути сада, плус проценат резерве за будући раст.
• Унутарња или спољашња инсталација, а за спољашње, циљна ИП оцена.
• Начин монтаже: У-висина 19- инча, зид, стуб, ДИН шина или ормар.
• Формат конектора и адаптера (СЦ, ЛЦ, ФЦ или СТ) и полирање (УПЦ или АПЦ).
• Тип, дужина и количина пигтаил и патцх кабла.
• Број лежишта за спајање и потребан капацитет по тацни.
• Однос разделника и положај цепања, за ПОН пројекте.
• Смер улаза кабла и спољни пречник кабла или величина уводнице.
• Шема означавања и{0}}нумерације портова.
• Фиксна или клизна конструкција, и потребна приступна страна.

Примери ОДФ конфигурација

Три анонимна сценарија показују како се горе наведени фактори комбинују у пракси.

Мала ФТТХ зграда дистрибутивна тачка

За 24 влакна са СЦ/АПЦ пигтаиловима унутар успона, обично је довољан компактни ОДФ за монтажу на зид са два носача за спајање и доњим или бочним улазом за кабл. Резервисање неколико резервних прикључака оставља простор за додатне јединице у згради без додавања другог оквира.

Агрегација центара података

За 96 влакана на ЛЦ-у у прометном пролазу, 2У високе густине-клизног сталка за монтажу ОДФ са предњим приступом и двоструким улазом за каблове омогућава руковање крпљењем и штити радијус савијања под великим оптерећењем-канда. Клизна фиока је овде важна јер су промене честе.

Рурални ФТТХ приступ на стубу

За дистрибуцију фидера према многим претплатницима, спољни разделни оквир за дистрибуцију ИП65 или више, опремљен са1×32 разделники СЦ/АПЦ конектори, управља и цепањем и излагањем животне средине у једном кућишту.

ОДФ избор према апликацији

ФТТХ и ПОН приступне мреже

ФТТХ рад има тенденцију да користи оквире за монтирање на зид у затвореном простору, спољне оквире на изложеним приступним тачкама и оквире за ПЛЦ разделнике где год је потребно пасивно раздвајање. Подрум, телеком соба или подна дистрибутивна тачка обично захтевају јединицу за монтирање на зид; екстерна локација захтева локацију са-оценом на отвореном; а чвор за раздвајање захтева оквир разделника који интегрише разделник са терминацијом. За шири поглед на то шта пасивна конструкција захтева, овоФТТХ пасивне компонентеводич за набавку је користан пратилац.

Центри података и Телеком собе

Ова окружења фаворизују монтажу у сталак и модуларне рамове велике{0}}густине и генерално захтевају велики број влакана, ЛЦ високе{1}}адаптере велике густине, чисто постављање каблова{2}}, поуздано означавање и простор за проширење. У густим регалима, управљање кабловима има исту тежину као и густина сирових портова.

Зграде предузећа и мреже кампуса

Овде прави оквир зависи од дизајна кичме. Главна просторија са опремом често користи оквир за монтирање у сталак, док тачке за дистрибуцију на поду користе оквире за монтирање на зид. Широм кампуса са више- зграда, ОДФ-ови завршавају влакна кичме и обезбеђују чисту тачку за спајање између зграда, прекидача и просторија за опрему.

Мреже индустријских и управљачких ормара

Индустријске мреже се ослањају на оквире ДИН шина или компактне зидне јединице. Оквир мора да одговара контролном ормару, да штити влакна од механичког напрезања и да омогући техничарима да дођу до конектора без додиривања електричних ожичења, уз урачунавање вибрација, прашине, температуре ормара и растерећења напрезања.

ОДФ у односу на Фибер Патцх Панел у односу на Фибер Дистрибутион Бок

Купци често бркају ова три јер сви они управљају оптичким везама, а ипак нису иста ствар. ОДФ је обично најкомплетнија јединица, која комбинује адаптерске плоче, носаче за спајање, усмеравање каблова, лабаво складиштење и заштиту. Патцх панел од влакана је више фокусиран на спојено спајање унутар сталка, иако неки укључују лежишта за спајање. Дистрибуциона кутија за влакна је обично мања и налази се ближе крајњим корисницима, у зградама ФТТХ, на спратовима или на отвореним приступним локацијама.

Кратак начин да одлучите: користите ОДФ када вам је потребно структурирано завршавање, спајање, закрпе и управљање заједно; користите патцх панел када вам је углавном потребно закрпе на{0}}оквиру у близини активне опреме; и користите кутију за дистрибуцију када вам је потребна компактна дистрибуција близу корисника. Пошто се именовање разликује од добављача и тржишта, процените стварну структуру, капацитет и функцију, а не ознаку на табели. Овај дубљи поглед наразлике између ОДФ и фибер патцх панелавреди прочитати ако је граница још увек мутна.

Уобичајене грешке при избору ОДФ-а

Одабир само према броју портова

Број лука је важан, али сам по себи није довољан. Капацитет спајања, улаз за каблове, формат адаптера, простор за одржавање и простор за проширење све утичу на то да ли ће оквир заиста радити на лицу места.

Игнорисање будуће експанзије

Ниско{0}}рама без резервног капацитета постаје скупо у тренутку када мрежа расте. Планирајте раст влакана пре коначног избора, а не после.

Коришћење унутрашњег ОДФ-а на отвореном

Унутрашњи оквири нису направљени за кишу, прашину и дуготрајно излагање на отвореном. Инсталације на отвореном захтевају правилно затворено кућиште са одговарајућом ИП оценом и дизајном уводнице.

Мешање типова конектора без планирања

СЦ, ЛЦ, ФЦ, АПЦ и УПЦ избори морају бити усклађени са патцх кабловима, пигтаилима и активном опремом. Погрешна комбинација отежава инсталацију и, у случају неусклађеног полирања, смањује оптичке перформансе.

Заборављање приступа за одржавање

Оквир који на папиру изгледа компактно може бити тешко сервисирати када се повеже каблом. Уверите се да техничари могу безбедно да дођу до адаптера, лежишта за спајање и области за усмеравање након инсталације.

Често постављана питања

Закључак

Главни типови оквира за оптичку дистрибуцију су монтажни у сталак, зидни носач, спољни, ДИН шина, ПЛЦ разделник и модуларни{0}}високе густине, а прави избор прати број влакана, простор за инсталацију, окружење, тип конектора и полирања, капацитет носача за спајање, усмеравање каблова и будуће проширење. Малој локацији у затвореном можда ће бити потребан само оквир за монтирање на зид; телеком собе и центри података обично захтевају монтажу на рацк или рамове велике{2}}густине; ФТТХ и ПОН мреже често користе спољне и ПЛЦ разделне оквире; а индустријски ормани добро опслужују оквире на ДИН шину. Пре избора, припремите детаље вашег пројекта користећи горњу листу за проверу, а оквир који је практичан, поуздан и лак за одржавање постаје много лакши за навођење.
