Еволук Фибер: Ваш професионални произвођач оптичких адаптера!
Схензхен Еволук Фибер Цо., Лтд је водећи добављач-најсавременијих решења за оптичка влакна, специјализован за истраживање, развој, производњу и дистрибуцију високо{2}}квалитетних производа од оптичких влакана. Основани 2013. године, са седиштем у Шен Џену, Кина, постали смо име од поверења у области оптичких влакана. Са јаким фокусом на иновације и поузданост, настојимо да испунимо растуће захтеве глобалне индустрије телекомуникација.
Наше предности
Разноврсни портфолио производа
Пружамо свеобухватан асортиман производа од оптичких влакана, од једно-и вишемодних-оптичких влакана до специјалних оптичких влакана за специфичне примене, укључујући каблове са оптичким влакнима, конекторе, примопредајнике, адаптере и пратећу додатну опрему како бисмо задовољили различите потребе наших купаца.
Одлична корисничка подршка
Окупили смо тим стручњака који су спремни да подрже наше клијенте. Они помажу клијентима да одаберу право решење за оптичка влакна и воде процес имплементације, омогућавајући клијентима да уживају у свеобухватним пре{1}}консултацијама до-продајне подршке и техничке помоћи.
Напредне установе за истраживање и развој
Најсавременији---напредни објекти за истраживање и развој, опрема и специјализоване лабораторије пружају идеално окружење за спровођење-најсавременијих истраживања, експериментисања и тестирања оптичких материјала, дизајна и производних процеса.
Професионалне услуге прилагођавања
Нудимо опције прилагођавања које омогућавају купцима да прилагоде производе од оптичких влакана својим специфичним потребама. Пречник влакана, материјал премаза или тип конектора могу се флексибилно прилагодити.
Product Categories
Latest Products
ОПТИЧКИ АДАПТЕР ОЕМ & СНАБДЕВАЊЕ
Поуздан партнер за снабдевање оптичким адаптерима за ваше производе и пројекте
Изворни стандардни, хибридни и више{0}}оптични адаптери за телекомуникационе мреже, ФТТХ системе, центре података, опрему за дистрибуцију оптичких влакана и ОЕМ производе за повезивање.
Еволук испоручује СЦ, ЛЦ, ФЦ, СТ, Е2000, МУ, МТ{1}}РЈ и МПО/МТП оптичке адаптере у једно-режиму, мултимод, УПЦ, АПЦ, симплекс, дуплекс и више-конфигурацијама влакана.
Било да набављате стандардне оптичке спојнице за дистрибуцију, усклађујете адаптере са спецификацијом пројекта или развијате приватну{0}}производну марку, наш тим може да вам помогне да потврдите потребну конфигурацију пре узорковања и масовне производње.
01
Стандардне и прилагођене конфигурације
Изаберите интерфејс конектора, режим влакана, тип полирања, конфигурацију порта, структуру кућишта и паковање који су потребни за вашу примену.
02
Узорак-до-подршке за производњу
Процените уклапање производа, компатибилност, изглед и применљиве захтеве перформанси пре него што пређете на масовну производњу.
03
ОЕМ етикете и паковање
За приватну{0}}ознаку и наруџбине за дистрибуцију можете разговарати о специфичним{0}}ознакама, бројевима модела, бар кодовима, логотипима и паковању.
04
Мале{0}}серијске и обимне поруџбине
Подршка је доступна за процену узорака, мале{0}}прилагођавање серије и групну куповину на основу пројекта{1}}.
Конфигуришите оптички адаптер за вашу тачну апликацију
Избор адаптера за оптичка влакна подразумева више од подударања са именом конектора. Интерфејс конектора, тип полирања, режим влакана, густина порта, навлака за поравнање, структура за монтажу и дизајн кућишта могу утицати на компатибилност са мрежом, панелом или опремом у коју ће адаптер бити инсталиран.
Пошаљите нам своје техничке захтеве, постојећи лист са подацима, цртеж или физички узорак. Прегледаћемо конфигурацију пре него што организујемо узорке или производњу.
Цоннецтор Интерфаце
Изаберите интерфејс конектора који одговара вашој оптичкој мрежи, опреми или систему панела.
Доступне опције укључују:
- СЦ
- ЛЦ
- ФЦ
- СТ
- E2000
- МУ
- МТ{0}}РЈ
- МПО/МТП
- Хибридни адаптери
За адаптере за хибридна оптичка влакна, наведите интерфејс конектора који је потребан на свакој страни.
Фибер Моде
Изаберите режим влакана који одговара повезаним кабловским склоповима и захтевима за мрежни пренос.
Доступне опције укључују:
- Једноструки{0}}режим
- Мултимоде
- ОМ3 конфигурације
- ОМ4 конфигурације
- Специфичне опције за{0} апликације
Молимо да наведете режим влакна или постојећу спецификацију кабла када тражите узорке или понуду.
Полисх Типе
Потврдите тип полирања конектора који захтевају повезане компоненте влакана и интерфејси опреме.
Уобичајене опције укључују:
- УПЦ
- АПЦ
- УПЦ-у-УПЦ
- АПЦ-у-АПЦ
- Хибридне конфигурације за полирање
За хибридне адаптере, наведите тип полирања који је потребан на обе стране где је то могуће.
Порт Цонфигуратион
Изаберите конфигурацију порта према типу конектора, густини панела и окружењу инсталације.
Доступне конфигурације могу укључивати:
- Симплек
- Дуплек
- Куад
- Више{0}}портова
- Више{0}}влакана
Наведите потребан број портова и апликацију за панел како бисмо могли да потврдимо компатибилну структуру адаптера.
Монтажна и стамбена структура
Одаберите структуру монтаже и кућишта према отвору панела, начину уградње и радном окружењу.
Доступне структуре могу укључивати:
- Прирубнички
- Без прирубнице
- Укључите-
- Завртњи{0}}причвршћивање
- Затворено
- Метално кућиште
- Пластично кућиште
Наведите изрез на плочи или постојеће димензије адаптера када је механичка компатибилност критична.
Алигнмент Слееве
Изаберите чауру за поравнање према типу конектора, материјалу феруле и потребним перформансама везе.
Доступне опције могу укључивати:
- Керамички рукав
- Метални рукав
- Сплит слееве
- Чврсти рукав
- Опције рукава за{0}}специфичне апликације
Ако је потребан одређени материјал рукава, укључите га у техничку спецификацију или упит.
МПО/МТП конфигурација
МПО/МТП адаптери за оптичка влакна захтевају неколико детаља о конфигурацији да би се обезбедила компатибилност са комплетним више-системом влакана.
Наведите:
- Број влакана
- Оријентација на кључ
- Потребан поларитет
- Структура са прирубницама или без прирубница
- Боја кућишта
- Апликација на панелу или касети
Пол конектора такође треба да буде потврђен тамо где утиче на комплетан склоп кабла.
Прилагођено становање и идентификација
Прилагодите изглед адаптера, идентификацију и паковање у складу са захтевима вашег бренда или дистрибуције.
Доступне опције могу укључивати:
- Боја кућишта
- Боја поклопца за прашину
- Означавање производа
- Ознака купца
- Број модела
- Баркод
- Унутрашње паковање
- Ознака спољашњег картона
Доступност прилагођавања и МОК зависе од структуре производа и количине поруџбине.
ПРОЦЕС ИЗРАДЕ ОПТИЧКИХ АДАПТЕРА
Како се производе оптички адаптери?
Производња оптичких адаптера захтева тачне димензије кућишта, стабилно задржавање конектора и прецизно поравнање између повезаних интерфејса влакана.
Тачан производни процес варира у зависности од типа адаптера, материјала кућишта, монтажне структуре и методе поравнања. Свака поруџбина треба да буде произведена у складу са одобреном спецификацијом производа, цртежом и захтевима за инспекцију.
Спецификација и инспекција материјала
Пре производње, цртеж производа, конфигурација адаптера и захтеви за наруџбу се прегледају и потврђују.
Долазна кућишта, навлаке за поравнање, копче за монтажу, капци, поклопци за прашину и друге компоненте се прегледавају на:
- Исправне димензије
- Материјал и боја
- Стање површине
- Чистоћа
- Интегритет компоненте
- Идентификација модела и серије
Одобрени цртеж, узорак или спецификација се користи као референца за производњу и инспекцију.

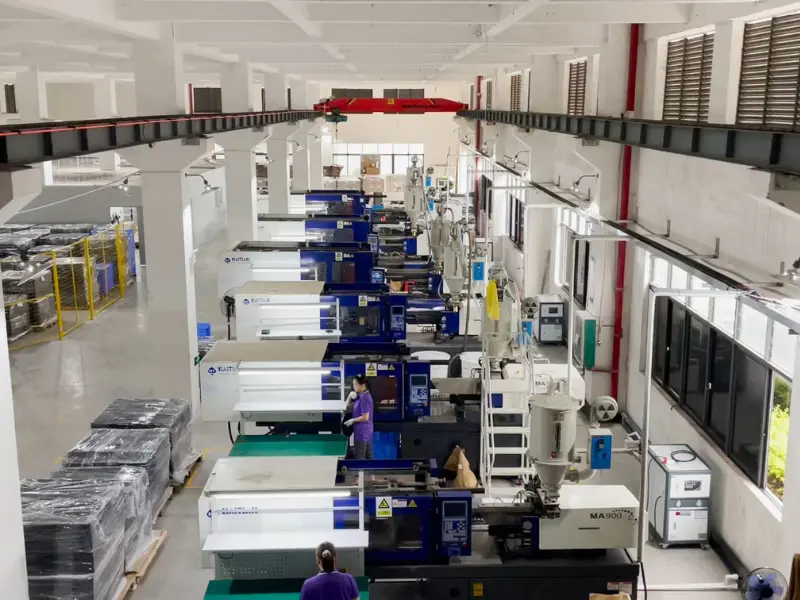

Прерада и обрада кућишта
Пластична кућишта адаптера су обликована према захтеваном интерфејсу конектора, монтажној структури и идентификационој боји.
Метална тела адаптера могу захтевати машинску обраду, обликовање или површинску обраду у зависности од дизајна производа.
Кућиште се прегледа на:
- Тачност димензија
- Површински дефекти
- Бљесак или деформација
- Структура прирубнице и обујмица
- Геометрија{0}}улаза конектора
- Компатибилност{0}}монтаже на панел
Припрема компоненте за поравнање
За СЦ, ЛЦ, ФЦ, СТ, МУ, Е2000 и друге адаптере{1}}базиране на ферулама, керамичке или металне навлаке за поравнање се чисте и припремају за уградњу.
За МПО/МТП адаптере за оптичка влакна, припрема се фокусира на:
- Оријентација на кључ
- Позиционирање конектора
- Ретенциона структура
- Конфигурација прирубнице
- Геометрија кућишта
- Компатибилност панела
Све компоненте морају остати чисте и без оштећења пре склапања.

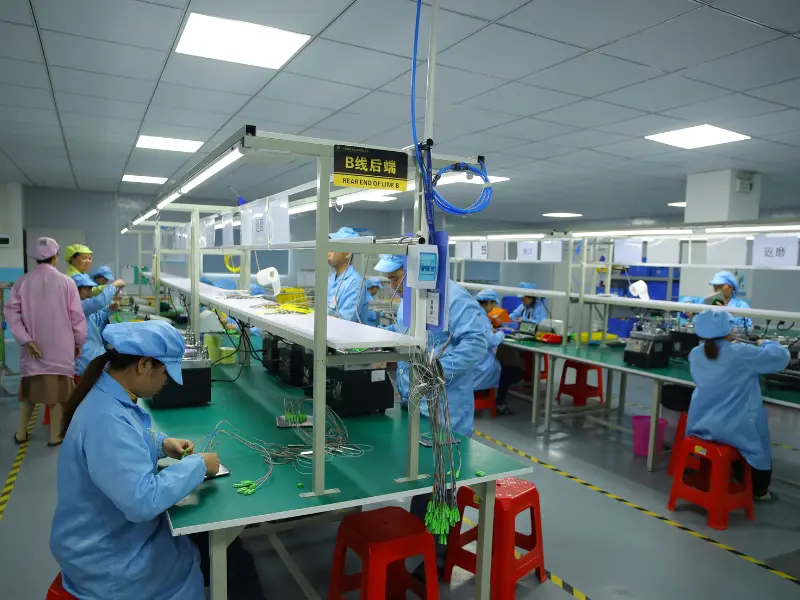

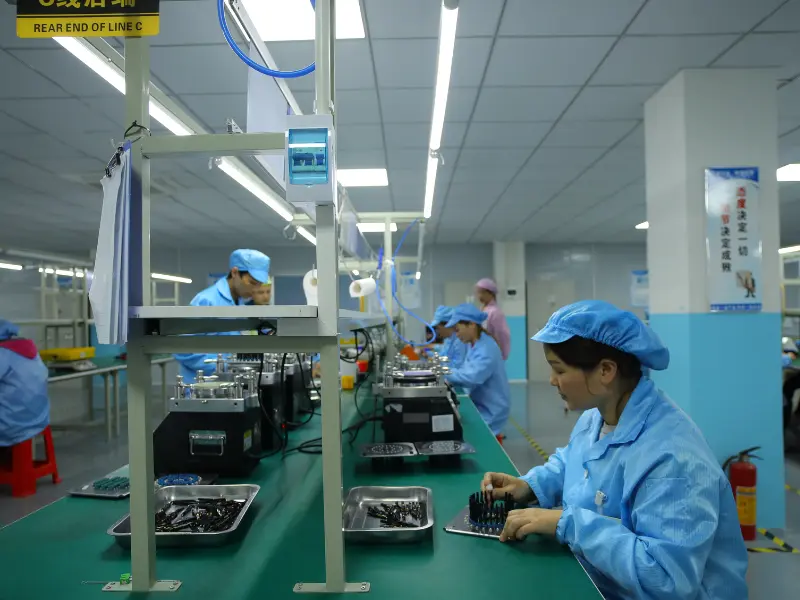

Прецизни адаптерски склоп
Кућиште, компоненте за поравнање и прибор за монтажу се склапају према одобреном дизајну производа.
Скупштина може укључивати:
- Инсталирање чауре за поравнање
- Спајање стамбених секција
- Уградња монтажних копчи или вијака
- Постављање капака и капа за прашину
- Потврђивање оријентације кључа
- Примена ознака производа
Контролисано склапање помаже у спречавању померања чауре, оштећења кућишта и неправилне инсталације компоненти.

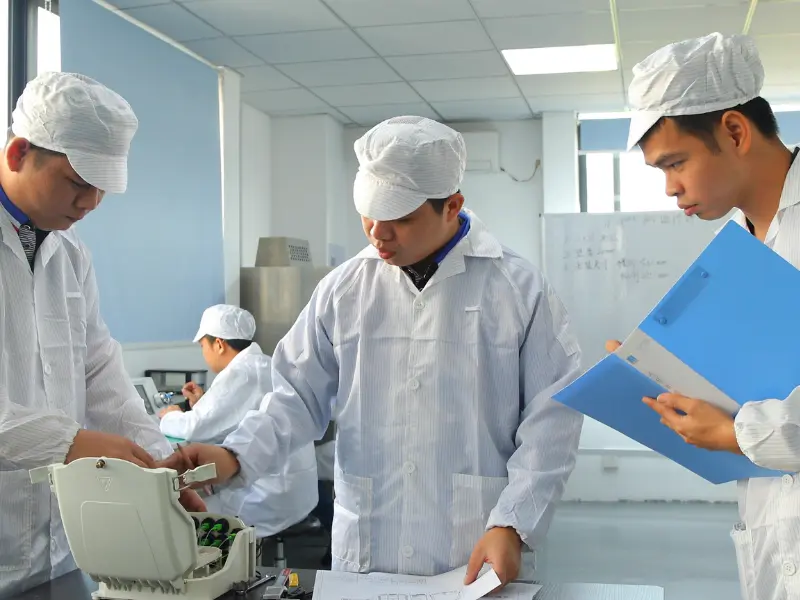

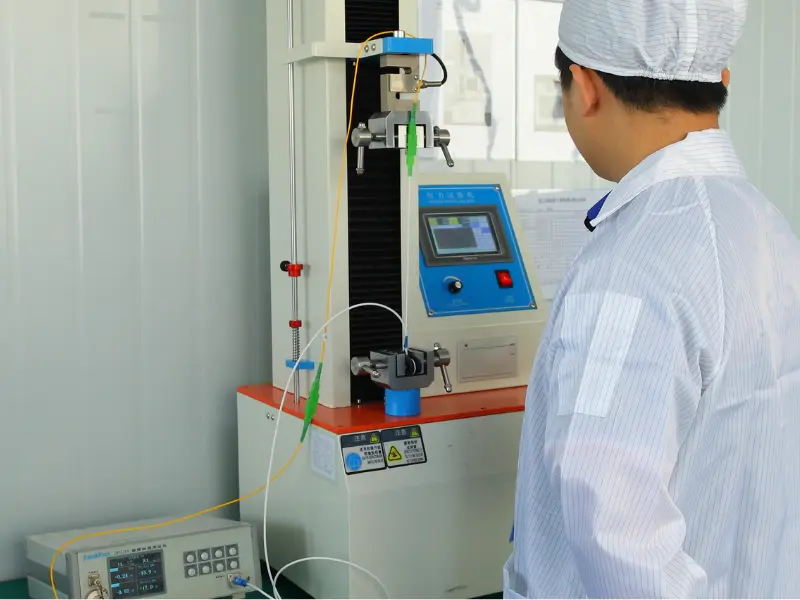

Механичка и оптичка верификација
Састављени адаптер се прегледа да би се потврдила механичка компатибилност, структурна стабилност и применљиве оптичке перформансе.
Инспекција и тестирање могу укључивати:
- Укупне димензије
- Панел фит
- Уметање и извлачење конектора
- Задржавање конектора
- Рад затварача
- Оријентација на кључ
- Губитак убацивања у{0}}пареним паровима
- Поновљивост везе
- Трајност парења

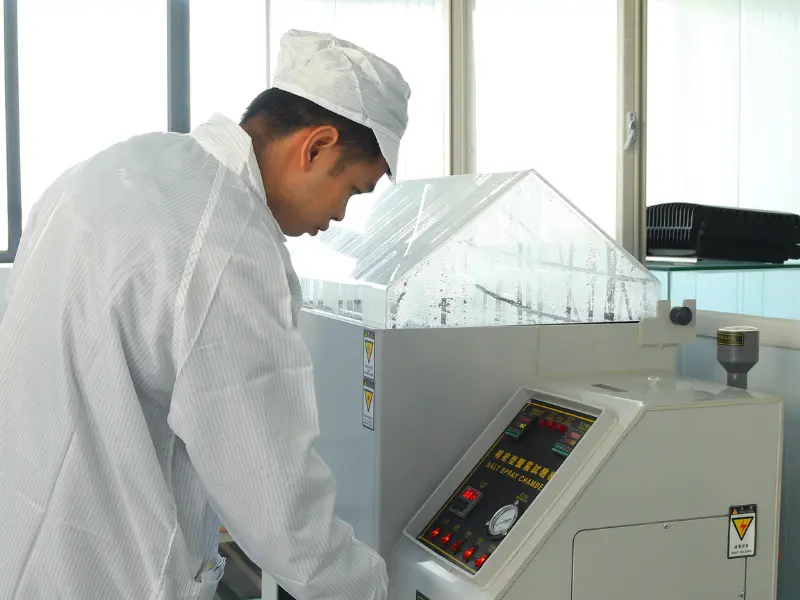

- Испитивање поузданости животне средине
Захтеви за тестирање и ограничења прихватања зависе од модела адаптера и спецификација корисника.
Чишћење, завршни преглед и паковање
Након монтаже и тестирања, адаптер се чисти како би се уклонила прашина, честице и остаци производње.
Завршни преглед потврђује:
- Тачан модел производа
- Боја кућишта и поклопца за прашину
- Стање површине
- Унутрашња чистоћа
- Тачност етикете и бар кода
- Количина производа
- Начин паковања
- Ознаке на картону
Квалификовани адаптери се пакују у расутом, појединачном или специфичном паковању-купцу пре испоруке.
Оптички адаптери (такође познати као фибер спојници, фибер адаптер) су дизајнирани да повежу два оптичка кабла заједно. Имају једноструки конектор за влакна (симплекс), двоструки конектор за влакна (дуплекс) или понекад верзије са четири конектора за влакна (квад). Адаптер за оптичка влакна се може уметнути у различите типове оптичких конектора на оба краја адаптера за оптичка влакна да би се реализовала конверзија између различитих интерфејса као што су ФЦ, СЦ, СТ, ЛЦ, МТРЈ, МПО и Е2000, и широко се користи у инструментима за дистрибуцију оптичких влакана (ОДФ), обезбеђујући супериорне, стабилне и поуздане перформансе.
Уобичајени типови оптичких адаптера
СЦ Адаптер
СЦ (Субсцрибер Цоннецтор) адаптер је квадратни-адаптер који користи потиски{1}} механизам за брзе и безбедне везе. Широко се користи у комуникацији података и телекомуникационим мрежама.
ЛЦ адаптер
ЛЦ (Луцент Цоннецтор) адаптер је мали,-конектор високе густине са пусх{1}}повлачењем дизајна. Обично се користи у дата центрима и телекомуникацијским апликацијама где је оптимизација простора кључна.
СТ Адаптер
СТ (равни врх) адаптер је бајонет{0}}конектор са механизмом за увртање-укључи/увијање{2}}искључи. Иако је мање уобичајен у модерним инсталацијама, био је широко коришћен у старијим мрежама.
МТП/МПО адаптер
МТП (Мулти-Фибер Терминатион Пусх-он) и МПО (Мулти-Фибер Пусх-Он) адаптери се користе за апликације високе{4}}густине. Често се повезују са паралелном оптиком и обично се користе у окружењима центара података за-везе велике брзине.
ФЦ Адаптер
ФЦ (Ферруле конектор) адаптер има механизам-на завртњи и често се користи у опреми за тестирање и неким старијим мрежама са оптичким влакнима. То је мање уобичајено у савременим инсталацијама.
МТ{0}}РЈ адаптер
МТ-РЈ (Мецханицал Трансфер-Регистеред Јацк) адаптер је дуплекс конектор са оба влакна у једном, малом фактору облика. Обично се користи у мрежним апликацијама где је простор проблем.
Примена оптичког адаптера
Локална мрежа или Интернет
Ово се користи за инсталирање локалних мрежа сачињених од патцх каблова. На пример, када су у питању Етхернет мреже, патцх каблови повезују уређаје преко оптичког адаптера или патцх панела. На тржишту је доступно много врста, а имају различите комбинације и варијанте.
Оптички завршетак
Ово се користи за завршетак оптичког влакна и обично се налази у апликацијама за телекомуникације, ЛАН и ЦАТВ. Ови адаптери се обично користе за повезивање једног краја оптичког влакна са адаптером за завршетак, а другог краја оптичког влакна са његовим крајевима. Слично томе, прекид се може извршити ручно или аутоматски, у зависности од ваших захтева и уређаја.
Умрежавање
Ово се користи при инсталацији мрежних система. И у овом случају се патцх каблови користе за повезивање рачунара на мрежу. Оптички адаптер се може користити са фибер-оптичким спојним лежиштем јер их штити од оштећења. Међутим, ови адаптери су причвршћени на крају сваког кабла како би се осигурало да ради исправно и ефикасно. Штавише, када инсталирате мрежне каблове, препоручљиво је да користите алате као што су скидач каблова и кримпер. Помоћу ових алата, све жице у мрежном систему су исечене, огољене и исправно повезане. Штавише, требало би да обезбедите да се користи бакарни-оклопљени кабл (РГ6) јер обезбеђује бољи квалитет сигнала и минимизира сметње од других уређаја.
Сигурносни систем
Ово се користи у безбедносном систему са алармом. Овај адаптер је повезан између аларма и пријемника, што омогућава да оба уређаја комуницирају преко бежичне мрежне везе. Сигурносном систему су увек потребни поуздани подаци, тако да су оптички адаптери најбољи за ову сврху.
Степен отпорности на пламен за адаптер
Запаљивост УЛ94 је најчешће коришћени стандард запаљивости за пластичне материјале. Користи се за процену способности гашења материјала након паљења. Према брзини сагоревања, времену горења и способности против-капања, постоји много начина да се процени способност гашења. ХБ, В0, В1, В2 су различите класе отпорности на пламен, јер су њихове оцене различите, метода испитивања отпорности на пламен је такође различита, а стандард за процену теста је такође различит. Степен отпорности на ватру се постепено повећава са ХБ, В-2, В-1 на В-0.
Инсертион Лосс
Губитак уметања је генерално потребан да буде мањи од 0,2 дБ. Ако је губитак уметања превисок, то ће утицати на оптички пренос.
Трајност
Адаптер за оптички кабл треба да се често укључује и искључује током употребе, тако да издржљивост адаптера треба да буде висока. Нормални стандард захтева да број укључивања и искључивања може достићи више од 500 пута без утицаја на перформансе.
Радна температура
-40 степени ~75 степени је нормалан опсег радне температуре адаптера ФЦ на СТ.
Материјал навлаке за поравнање адаптера за оптичка влакна
Навлака за поравнање је најважнији део адаптера за оптичка влакна. Обично се користе метални или керамички материјали. Адаптер за оптичка влакна направљен од керамике ће имати релативно добар ефекат. Пошто је кристална структура керамике тврда и није је лако деформисати, она може постићи брзо поравнање и високу прецизност везе између крајева-на-влакана.
Други
Када бирате адаптер за оптичка влакна, можете да изаберете релативно висок-квалитетни и стабилни адаптер за оптичка влакна кроз горенаведене важне факторе. Наравно, морате узети у обзир и друге факторе који утичу на квалитет, као што су затезна чврстоћа и стандарди усклађености. Оптички адаптери се широко користе у просторији за комуникацију, ФТТХ влакно до куће, локална мрежа, оптички комуникациони систем, опрема за пренос оптичке везе, борбена готовост националне одбране итд. Иако је адаптер за оптичко влакно мали, његов квалитет директно утиче на целу везу са оптичким влакнима. Према томе, избор адаптера за оптичка влакна треба да буде ригорозан и свеобухватан.
Савети за адаптере за оптичка влакна

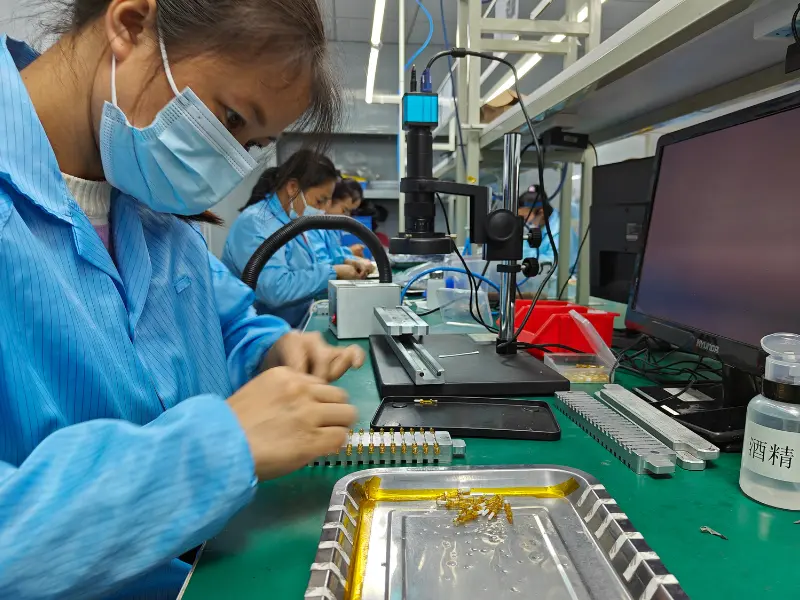

1. корак:Прегледајте оптички конектор, компоненту или преграду помоћу фиберскопа.
2. корак:Ако је конектор прљав, очистите га техником хемијског чишћења.
Хемијско чишћење:Користећи средство за чишћење касета на колут{0}} средњег притиска, обришите крај конектора о крпу за хемијско чишћење (један превлачење по експозицији) у једном смеру. За полиране конекторе са физичким контактом (АПЦ) под углом, уверите се да цела крајња површина буде спојена са крпом за чишћење. Хемијско чишћење ће генерално уклонити контаминацију из ваздуха и прво треба покушати. Након чишћења проверите да ли је крај конектора контаминиран.
Корак 3:Прегледајте конектор.
4. корак:Ако је конектор и даље прљав, поновите технику хемијског чишћења.
Корак 5:Прегледајте конектор.
Корак 6:Ако је конектор и даље прљав, очистите га техником мокрог чишћења, а затим одмах хемијским чишћењем како бисте били сигурни да на крајњој страни нема остатака.
Мокро чишћење: Лагано навлажите део марамице која не оставља длачице раствором за чишћење оптичких влакана (или > 91% изопропил алкохола) и применом средњег притиска, прво обришите крајњу страну о влажну површину, а затим на суву површину да бисте очистили потенцијалне остатке са крајње стране. За АПЦ полиране конекторе, уверите се да цела крајња површина буде спојена са марамицама за чишћење. Влажно чишћење је агресивније од хемијског чишћења и уклониће контаминацију из ваздуха, као и остатке лаких уља и филмове.
7. корак:Поново проверите конектор.
Корак 8:Ако се контаминација и даље не може уклонити, поновите поступак чишћења док се крајњи део не очисти.
Напомена:Никада не користите алкохол или мокро чишћење без начина да осигурате да не оставља траг на крајњој страни. Или ће узроковати оштећење опреме.
Ултимативни водич за честа питања за адаптере за оптичка влакна
П: Шта је мрежни адаптер са оптичким влакнима?
П: Шта значи адаптер за оптичка влакна?
П: Како очистити оптички адаптер?
П: Како користити голи адаптер за влакна?
П: Шта је голи адаптер за влакна?
П: Да ли су адаптери за оптичка влакна исти као и оптички спојници?
П: Које су врсте оптичких адаптера?
П: Које су кључне компоненте оптичких адаптера?
П: Које су предности коришћења оптичких адаптера?
П: Како одржавати оптичке адаптере?
П: Како одабрати адаптере за оптичка влакна?
П: Како очистити конекторе оптичких влакана?
П: Која је сврха адаптера за оптичка влакна?
П: Шта је ЛЦ адаптер за оптичка влакна?
П: Која је разлика између сингле моде и мултимоде адаптера?
П: Која је разлика између мушког и женског адаптера?
П: Шта је пригушени адаптер за оптичка влакна?
П: Шта је брзо{0}}повезујући адаптер за оптичка влакна?
П: Колики је губитак при уметању оптичког адаптера?
П: Да ли оптички адаптери трају дуго?
Као један од водећих произвођача и добављача адаптера за оптичка влакна у Кини, срдачно вас поздрављамо да купите оптички адаптер на залихама овде из наше фабрике. Сви прилагођени производи су високог квалитета и ниске цене. За ценовник и бесплатни узорак, контактирајте нас сада.
