Еволук решење за кабловске каблове за дата центар
Направите РФК-спремну пасивну спецификацију влакана са МПО/МТП каналима и прекидима, ЛЦ кабловима за спајање, ОМ3/ОМ4 мултимодним или ОС2 опцијама за један-режим, компатибилним адаптерима и означавањем{5}} специфичним за пројекат.
Основан 2013
Публикација профила компаније
10+ година
Искуство у индустрији оптичких влакана наведено на лицу места
Узорци на велико
Подршка за узорке, мале{0}}серије и количине
ИЛ/РЛ документација
Завршени пројекти
Кабловски каблови високе{0}}густине за серверске собе, пословне мреже и инфраструктуру у облаку
Еволук обезбеђује пасивно повезивање за пројекте кабловских каблова центара података, укључујући ЛЦ патцх каблове, склопове МПО/МТП каблова, ОМ3 и ОМ4 вишемодне каблове, ОС2 сингле- каблове, адаптере за влакна и пигтаилове. Асортиман обухвата закрпе опреме, везе у ормарићима, магистралне канале, прелазе и структуриране каблове, померања, додавања и промене. Оператери центара података, мрежни интегратори, извођачи каблова и дистрибутери могу да купе стандардне производе, затраже узорке или припреме БОМ пројекта за малу-серијску и масовну производњу. Као произвођач оптичких каблова за центар података и ОЕМ добављач склопова оптичких каблова, Еволук може да прегледа комбинације конектора, режим влакана, полирање, дужину, омотач, боју, етикетирање и паковање. Купци који планирају МПО/МТП кабловско решење велике{9}}густине треба да доставе интерфејс примопредајника, број влакана, пол и поларитет са РФК.
Производи оптичких каблова за центар за податке са проверљивим спецификацијама
Картице производа испод користе називе, опције и нумеричке вредности објављене на страницама производа Еволук. Коначне понуде треба да идентификују изабрани степен губитака, мапирање конектора и конструкцију кабла јер се свака опција не примењује на сваки склоп.

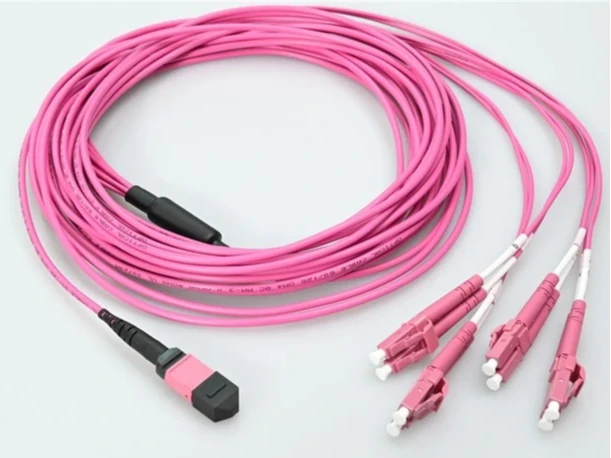

МТП женски до 4 × ЛЦ УПЦ дуплекс, ОМ4 са 8 влакана
- ОМ{0}/125 µм; 850/1300 нм
- МТП ИЛ 0,35 дБ мак; ЛЦ ИЛ Мањи или једнак 0,2 дБ
- 3,0 мм ОФНП кабл; 150 м при 40/100Г и 850 нм

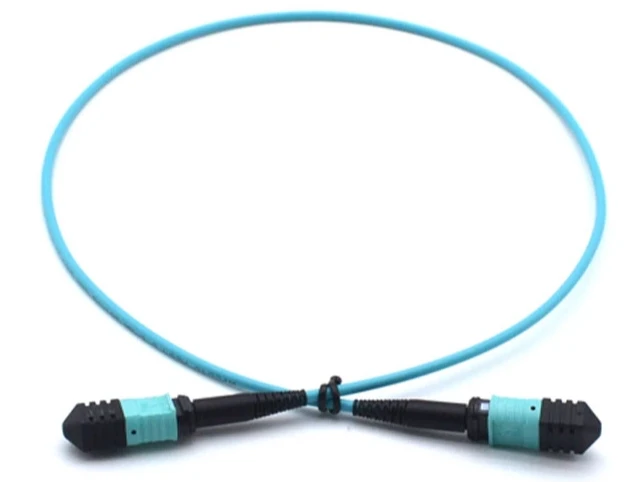

МПО/МПО-ОМ3-12Ф-3.0ММ-ЛСЗХ-1М
- ОМ3 склоп од 12 влакана
- 3,0 мм ЛСЗХ кабл; објављена конфигурација од 1 м
- ММ низак{0}}губитак ИЛ: типично<0.30 dB; max <0.5 dB

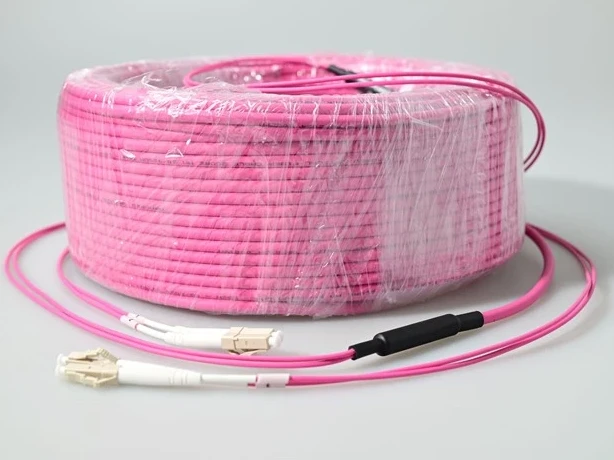

ЛЦ до ЛЦ ОМ4 вишемодни дуплекс кабл
- 1,25 мм мали-форм{2}} прстен
- ИЕЦ 61754-20 интерфејс конектора
- Наведене су опције за успон, пленум и прилагођене каблове
ЛЦ УПЦ ОМ3 Унибоот вишемодни патцх кабл
- ОМ3 ласер-оптимизовано влакно од 50/125 µм
- 10Г достижу до 300 м на 850 нм
- ОФНР и ОФНП; стандардне дужине од 0,5 м до 30 м
Прилагођени ЛЦ/УПЦ кабл за један- начин рада
- 9/125 µм опција једног{2}}режима
- ИЛ Мањи или једнак 0,30 дБ ИЕЦ степен Ц; Мање или једнако 0,15 дБ ИЕЦ степен Б
- 0,9/2,0/3,0 мм; ПВЦ, ЛСЗХ или ОФНП
МТП/МПО адаптер са навлаком за поравнање
- Губитак убацивања 0,2 дБ мак
- Најмање 1.000 циклуса парења
- Прирубнички/без прирубница; симплекс/дуплекс; РоХС наводи

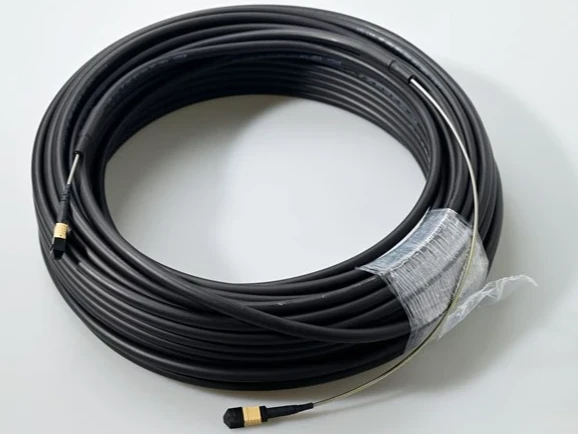

МПО/МТП оклопни кабл за спајање са оптичким влакнима
- ОС2, ОМ3 или ОМ4; 8, 12, 24, 48, 72 или 144 влакна
- Спирални оклоп од нерђајућег{0}}елика
- ИЕЦ 61754-7 и ТИА 604-5
ЛЦ/ЛЦ Дуплек Мултимоде Адаптер
- Тип ЛЦ адаптера; дуплекс тело
- УПЦ пољски интерфејс
- Мултимоде; без-конфигурације прирубнице

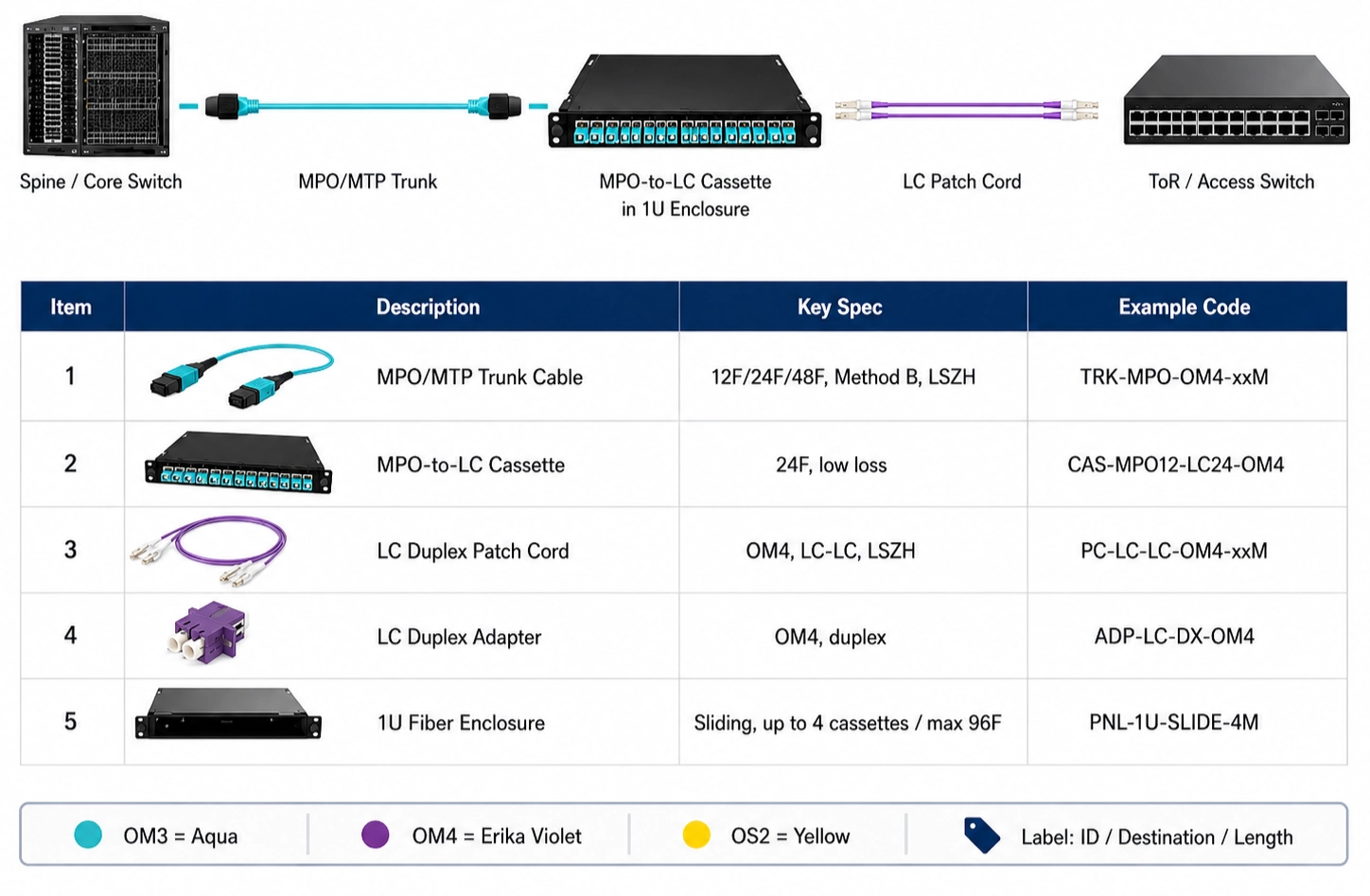

Архитектура оптичких каблова у центру података високе{0}}густине према улози везе
Користан структурирани план каблирања почиње тачкама повезивања, а не генеричком листом каблова. Мапирајте интерфејс опреме и метод закрпања у свакој фази, а затим доделите пол конектора, поларитет, ниво влакана и омотач комплетном каналу.
Сервер или складиште
Потврдите ЛЦ дуплекс или директни МПО/МТП интерфејс примопредајника и потребну класу влакана.
01
ТоР / ЕоР прекидач
Користите ЛЦ закрпе за дуплекс портове или МПО/МТП разбијање за паралелну-у-дуплекс конверзију.
02
Рацк Патцх Фиелд
Ускладите ЛЦ дуплек или МПО/МТП адаптере са-отиском панела или касете који је одредио купац.
03
Ред / Бацкбоне Трунк
Унапред{0}}терминисани МПО/МТП склопови консолидују влакна и смањују посао завршавања на терену.
04
МДА / Цросс{0}}Цоннецт
Сачувајте записе о ознакама, поларитетима и{0}}буџетским{0}}губицима широм путање структурисаног каблирања.
05
| Стање пројекта | Препоручени смер каблова | Купац мора потврдити | Релевантан Еволук опсег |
|---|---|---|---|
| Закрпање дуплекс опреме | ЛЦ-на-ЛЦ дуплекс или унибоот кабл | Квалитет влакана, полирање, дужина, јакна, означавање порта | ОМ3/ОМ4 мултимод и 9/125 µм сингле{4}} ЛЦ склопови |
| Паралелна кичма | МПО/МТП пртљажник | Дизајн влакана 8/12/24, пол, поларитет, оријентација кључа, класа губитка | МПО/МТП склопови у ОС2, ОМ3 и ОМ4 конфигурацијама |
| Паралелна-на-дуплекс миграција | МТП/МПО-до-ЛЦ раскид | Пресликавање примопредајника, редослед ЛЦ пара, пол и укупни губитак канала | ОМ4 МТП од 8 влакана женски до четири ЛЦ УПЦ дуплекс склоп |
| Висок{0}}промет или изложена стаза | Оклопни склоп од више{0}}влакана | Број влакана, геометрија кабла, ограничења руте и контрола савијања | Опција за МПО/МТП са спиралним оклопом од нерђајућег{0}}елика |
| Спојница за панел или касету | ЛЦ или МПО/МТП адаптер | Отисак, прирубница, оријентација кључа, компатибилност режима и полирања | ЛЦ дуплекс и МТП/МПО адаптери са прирубницама или без прирубница |
МПО/МТП оптички каблови за центар података за компактне канале и везе за разбијање
Еволук-ов објављени асортиман подржава две практичне МПО/МТП улоге у структурираном систему:више-конструкција влакана између тачака дистрибуцијеи склопови за разбијање који представљају дуплекс конекторе за опрему.
8 влакана → 4 ЛЦ дуплекс пара
Перформансе ломљења су наведене за оба типа конектора
ОМ4 склоп од 8-влакана користи МТП женски конектор и четири ЛЦ УПЦ дуплекс краја. Његове објављене границе одвајају МТП интерфејс на 0,35 дБ максималног губитка уметања од ЛЦ интерфејса на мањем или једнаком 0,2 дБ, тако да купац може да стави сваку везу у буџет за губитак канала уместо да се ослања на једну недефинисану тврдњу о „малим губицима“.
Објављено 8–144 влакна
Стандардне и оклопне конструкције се баве различитим путевима
Стандардни МПО/МПО-ОМ3-12Ф-3.0ММ-ЛСЗХ-1М производ је погодан за компактне унутрашње канале, док блиндирани МПО/МТП асортиман додаје спиралну траку од нерђајућег челика.Оклоп треба одабрати за механичко излагање; не замењује потребу за потврдом контроле савијања, губитка конектора, поларитета или компатибилности панела.
ЛЦ кабловски каблови за центар података за густо спајање прекидача и сервера
ЛЦ склопови одговарају портовима опреме и пољима закрпе где свака веза користи дуплекс пар за пренос/пријем. ЛЦ феррула од 1,25 ммпружа мањи интерфејс од СЦ, док конструкција унибоот-а смањује број тела каблова који се провлаче кроз густу рацк.
ОМ3: 10Г до 300 м на 850 нм
Користите ОМ3 где га подржавају примопредајник и домет
Објављени ЛЦ УПЦ ОМ3 унибоот кабл користи ласерски-оптимизована влакна од 50/125 µм и нуди се у ОФНР и ОФНП верзијама. Еволук наводи стандардне дужине од 0,5 м до 30 м и прихвата прилагођене дужине, дозвољавајући БОМ-у да контролише вишак сервисне{7}}петље уместо да користи једну дужину за сваку позицију сталка.
ОМ4 или 9/125 µм сингле-мод
Изаберите врсту влакана из оптике, а не само боју
Портфолио ЛЦ укључујеОМ4 мултимоде дуплек производи прилагодљиви 9/125 µм сингле- склопови са опцијама ПВЦ, ЛСЗХ или ОФНП кабла. Боја јакне може да подржи идентификацију, али спецификација куповине треба експлицитно да наведе режим влакана, полирање, оцену јакне и измерене ИЛ/РЛ захтеве.
Губитак-Контроле буџета, поларитета и интерфејса за оптичке каблове у центру података
Оно што унапред{0}}терминисани склоп чини применљивим је споразум између сваког атрибута везе. Ове провере треба решити на одобреном цртежу или спецификацији пре производње.
Буџет оптичких губитака
Додајте наведене губитке конектора и адаптера на сваком спојеном пару, плус слабљење влакана и инжењерску маргину. Затражите формат извештаја ИЛ/РЛ са цитатом.
МПО/МТП поларитет
Дефинишите крај{0}}до-мапу влакана и оријентацију тастера. Сама „МПО/МТП компатибилност“ не идентификује да ли канал чува путање за пренос и пријем.
Род конектора
Мапирајте закачене и откачене интерфејсе на примопредајницима, транковима, адаптерима и касетама. Два пин конектора се не могу правилно спојити.
Квалитет влакана и оптика
Ускладите ОМ3, ОМ4 или ОС2 са таласном дужином, брзином преноса података и досегом на таблици са подацима о примопредајнику. Не замењујте врсту влакана без поновне провере канала.
Јакна и стаза
Наведите ЛСЗХ, ОФНР, ОФНП или другу потребну конструкцију, заједно са пречником кабла, окружењем за трасирање и потребама механичке заштите.
План идентификације
Наведите конвенцију о именовању портова, етикете по крају, боје јакне или пртљажника, распоред дужине и групе паковања потребне за редослед инсталације.
Пошаљите комплетну спецификацију каблова за пасивно влакно на преглед
Менаџер извора или инжењер производа треба да пружи довољно информација да идентификује сваки интерфејс за спајање и сваку комерцијалну варијанту. Ово смањује петље разјашњења и чини тестирање узорка смисленим.
Примена и топологија:сервер, складиште, ТоР/ЕоР, бацкбоне, МДА или унакрсна{0}}улога за повезивање.
Интерфејси:тип конектора, полирање, број МПО/МТП влакана, пол, оријентација кључа и поларитет.
оптички медији:ОМ3, ОМ4 или ОС2, таласна дужина, брзина преноса података, досег и потребна класа губитка.
Механичка конструкција:дужина кабла, пречник, дужина кидања, оцена омотача, захтеви за оклоп и извлачење.
Комерцијални детаљи:количина по конфигурацији, количина узорка, етикете, лого, паковање и потребна документација.
Преглед конфигурације и цртежа оптичког кабла центра података по мери
Еволук наводи да комбинације конектора, дужине каблова, модови влакана, типови полирања, структуре каблова, боје јакне и чизме, етикете и паковање могу да се прегледају за снабдевање на основу пројекта-.
Подршка за спецификације и цртање
Делите цртеж, узорак производа, постојећу спецификацију или топологију. Преглед би требало да закључа мапирање конектора, димензије ломљења, толеранцију дужине, омотач, положај етикете и јединицу паковања пре него што се произведе узорак.
- Преглед саставнице и топологије
- Поклапање конектора и влакана
- Стандардна или прилагођена конфигурација
Узорци, мале{0}}серијске и масовне испоруке
Сајт потврђује процену узорка, прилагођавање малих{0}}серија и масовну производњу. Не објављује један фиксни МОК или циклус узорковања за све склопове центра података јер конфигурација и количина утичу на поруџбину.
- Узорак компатибилности
- Оцена учинка
- Одобрени узорак као референца за производњу
Приватна етикета и идентитет инсталације
Доступна прилагођавања обухватају боје јакне и чизме, маркере каблова, етикете производа, логотипе, неутрално паковање и паковање{0}}специфично за купце. Дефинишите текст, формат бар кода и крај-А/крај-Б конвенцију у одобреном уметничком делу.
- Прилагођене етикете каблова и производа
- Преглед логотипа и паковања
- Кодирање боја по пројекту
Стандарди и евиденција квалитета за набавку склопа оптичких каблова
Најкориснији доказ о квалитету је везан за тачан производ и серију. Еволук странице производа објављују следеће стандарде интерфејса, изјаве о материјалима и опције тестирања; купци треба да затраже одговарајући документ уз цитирани СКУ.
ИЕЦ 61754-7 и ТИА 604-5
Објављено за МПО/МТП оклопни склоп и асортиман МПО/МТП адаптера. Ове референце дефинишу интерфејс са више-конектора за влакна и подржавају провере међусобног повезивања.
Телцордиа ГР-326 и ЈИС
Наведен је на страници са максималним-губицима од 0,2 дБ МТП/МПО адаптера. Потврдите тачну квалификацију или документ о усклађености за конфигурацију адаптера који се наручује.
ОФНП кабловски омотач
Објављено за склоп од 8-влакана ОМ4 МТП-на-ЛЦ. Ово идентификује наведену конструкцију пленумског кабла; дизајнер пројекта остаје одговоран за прихватање локалног кода.
ИЕЦ 61754-20
Објављено за дуплекс кабл ЛЦ ОМ4. Он идентификује интерфејс ЛЦ конектора који се користи у повезивању опреме СФП, КСФП и СФП+.
Усклађеност материјала са РоХС
Наведено за МТП/МПО адаптер. За евиденцију набавке, затражите актуелну декларацију која идентификује цитирани производ или фамилију материјала.
Убацивање-извештавања о губитку/повратку{1}}
Еволук наводи да ИЛ/РЛ извештаји могу бити испоручени. Наведите таласну дужину, границу, метод испитивања, основу узорковања и да ли су потребни серијализовани резултати.
Еволук наводи да је основан 2013. године и да има више од 10 година искуства у индустрији оптичких влакана. На прегледаним страницама није објављен ниједан укупан број пошиљки за-центар- или именовани случај центра података, тако да ова страница са решењем не додељује број непроверених имплементација сегменту центра података.
Честа питања о решењу оптичких каблова за дата центар
Које информације треба да буду укључене у РФК за кабловске каблове за дата центар?
Наведите улогу везе, примопредајник или интерфејс опреме, тип конектора, режим влакана, број влакана, поларитет, пол конектора, пол, дужину кабла, оцену омотача, количину по дужини, етикетирање и паковање. Топологија, БОМ, цртеж, узорак или тренутна спецификација помажу Еволук-у да провери компатибилност компоненти пре понуде.
Када центар података треба да користи ЛЦ дуплекс уместо МПО/МТП?
Користите ЛЦ дуплек где активна опрема и поља закрпе откривају дуплекс ЛЦ портове и веза носи један пар за пренос/пријем. Користите МПО/МТП за више-транкове влакана, паралелне-оптичке портове или{3}}агрегацију велике густине; МПО/МТП-на-ЛЦ кабелски свежањ или прелаз касете може повезати два типа интерфејса.
Како купци треба да бирају између ОМ3, ОМ4 и ОС2?
Ускладите влакно са спецификацијом примопредајника, таласном дужином, досегом и инсталираним постројењем. Еволук наводи ОМ3 и ОМ4 50/125 µм вишемодне склопове и ОС2 9/125 µм једно- опције за један режим; потврдите тачну оцену према подацима о опреми, уместо да бирате само према боји јакне.
Који МПО/МТП детаљи морају бити потврђени пре производње?
Потврдите број влакана, пол конектора, оријентацију кључа, метод поларитета, УПЦ или АПЦ полирање, квалитет влакана, класу губитка и мапирање од-до-краја. Ови атрибути функционишу као један систем, тако да исправан тип кабла са погрешним поларитетом или полом и даље може спречити рад везе.
Које су МОК и време испоруке узорка за прилагођене каблове за дата центар?
Еволук наводи да подржава узорке, мале{0}}прилагођавање серије и масовну производњу, али веб локација не објављује фиксни нумерички МОК или време испоруке узорка за ово решење. Оба треба да буду потврђена након што се прегледају захтеви за конектор, влакно, дужину, омотач, етикетирање,{2}}извештај о тестирању и количину.
Може ли Еволук да обезбеди приватне{0}}каблове са етикетом и документацију за тестирање?
Објављени обим прилагођавања обухвата боје јакне и чизме, маркере каблова, етикете производа, логотипе, неутрално или-специфично паковање и конфигурацију производа. Наведена је и подршка за извештаје о подацима и -губитак/поврат-тест о губитку-уметање; дефинише да ли су извештаји групни-базирани или серијски у одобреној спецификацији поруџбине.
Направите спецификацију оптичких каблова за центар података око стварних интерфејса
Пошаљите топологију, интерфејсе примопредајника, мапирање конектора, ОМ3/ОМ4 или ОС2 захтеве, дужине, омотач, количине и план обележавања. Еволук може да прегледа склопове пасивних каблова и адаптере у односу на достављену спецификацију.
