Како спојити фибер пигтаилс у патцх панел: процедура, критеријуми за пролаз и границе прихватања

Већина онога што стиже до нашег стола за апликације није проблем спајања. То је проблем куповине или планирања који је постао видљив тек када је посада стајала код спојнице са већ отвореним каблом. Три провере трају десет минута и уклањају скоро све.

Три режима квара представљају већину жалби и повраћаја које обрађујемо, а за сва три се одлучује пре него што било ко отвори кабл: панел који је наручен као шасија са директним-завршетком када је дизајн претпоставио носаче за спајање, вишемодни сет пигтаил наручен у односу на стабло са једним-режимом јер се у наруџбини позивају на боју омотача кабла мм, а не на 0 мм бојом омотача. ноге на основу цене док се послужавник више не затвара без прикљештења. Ниједно од три се не може поправити бољим спојем.

Избор панела је посебно одлука о куповини која се доноси недељама пре него што било ко отвори кабл, због чегаизбор -спремног панела за спајање или ОДФ-априпада унутар плана спајања. Компатибилност режима је иста врста одлуке:разлика између једно-модног и вишемодног пигтаил конструкцијесе поставља у фази поруџбине, а не на послужавнику.

Случај укидања пигтаил-а је производни аргумент, а не аргумент погодности. Геометрија краја{1}}феруле, што значи радијус закривљености, помак врха и висину влакана, постављена је на опреми за полирање која покреће десетине конектора истовремено под контролисаним притиском и секвенцом филма.

Оно што можемо прецизно навести је спецификација и процес иза тога. Сваки завршени склоп на нашој линији пролази-инспекцију лица, мерење губитка уметања, мерење повратног губитка, континуитет, верификацију поларитета и{2}}потврду редоследа боја пре паковања. Границе спецификације једног{4}}режима су мање или једнако 0,2 дБ губитка уметања и веће или једнако 50 дБ повратног губитка за УПЦ, мање или једнако 0,3 дБ и веће или једнако 60 дБ за АПЦ. То су плафони уписани у спецификацију производа, а не просек поља који се тврди. Измерена дистрибуција припада запису серије који се испоручује са поруџбином, а ми ћемо на захтев послати анонимни извештај серије са таласном дужином теста и типом инструмента, јер дистрибуција коју можете да прегледате вреди више од броја наведеног у одломку блога.

Поље{0}}полирани конектор може да достигне те бројеве. Оно што не може да уради је да до њих дође доследно, конектор за конектором, на крову у јулу са паком за ручно полирање и без интерферометра. Та конзистентност је цео разлог зашто фабрички-завршени пигтаил влакана спојен са пртљажником побеђује директно завршавајући труп. Позадина укљученаза шта се фибер пигтаил користи у ФТТХ, ОДФ и дата центримапокрива компонентну страну. Овај чланак остаје на процедури.

Једном када се успостави основна компетенција, стање потрошног материјала постаје поновљиви извор одступања у резултатима спајања. Сигнал који се може видети није један лош зглоб. То је тренд: процењени губитак који се стално пење кроз другу половину носача, или пријављени угао цепања у три узастопна споја. Када видите било шта, зауставите се и проверите положај сечива и број лука пре него што промените било шта у својој техници.

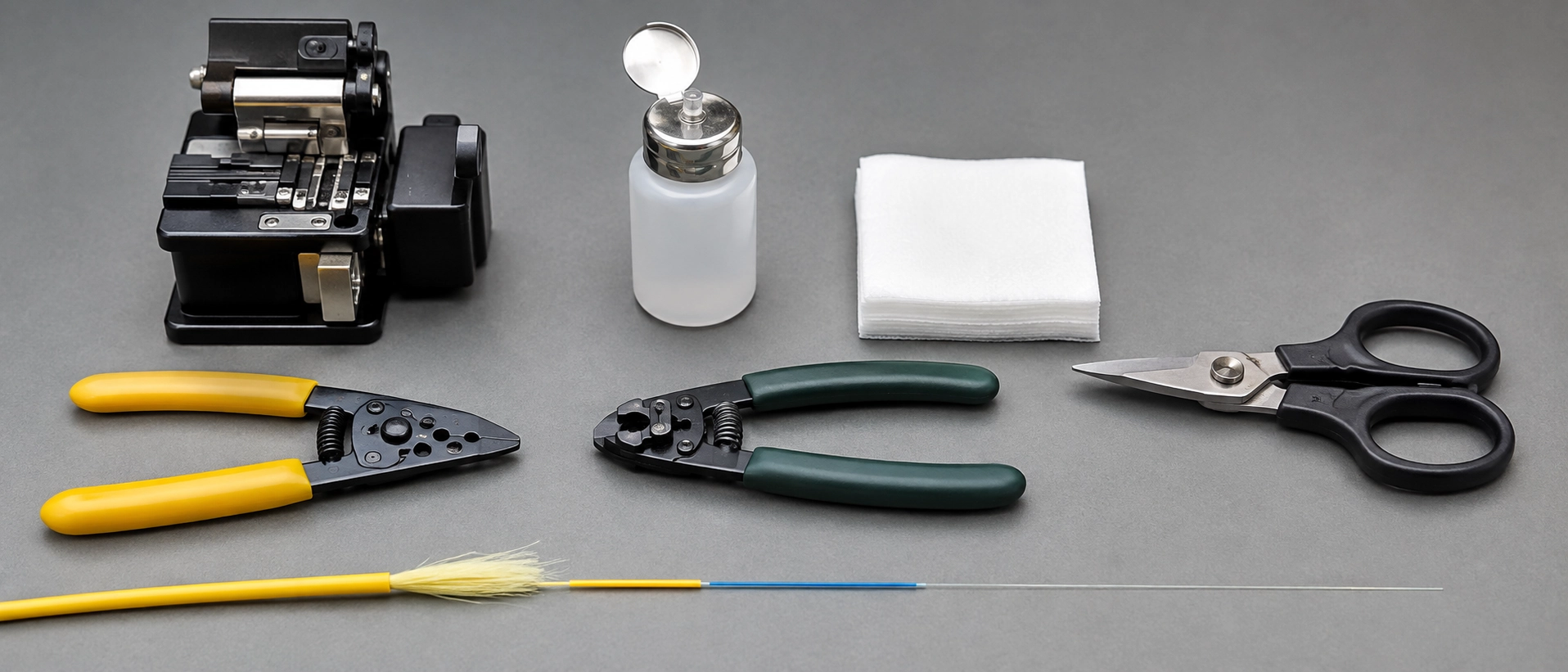

У табели испод је наведено шта је потребно клупи и, што је још корисније, када свака ставка престане да буде веродостојна, са ауторитетом на којем свака фигура заправо почива.

Један детаљ вреди јасно навести јер посаду кошта сат времена када погреше: термоскупљајућа чахура{0}} иде на влакнопревлакно иде у спајалицу. Нема опоравка од сећања после.

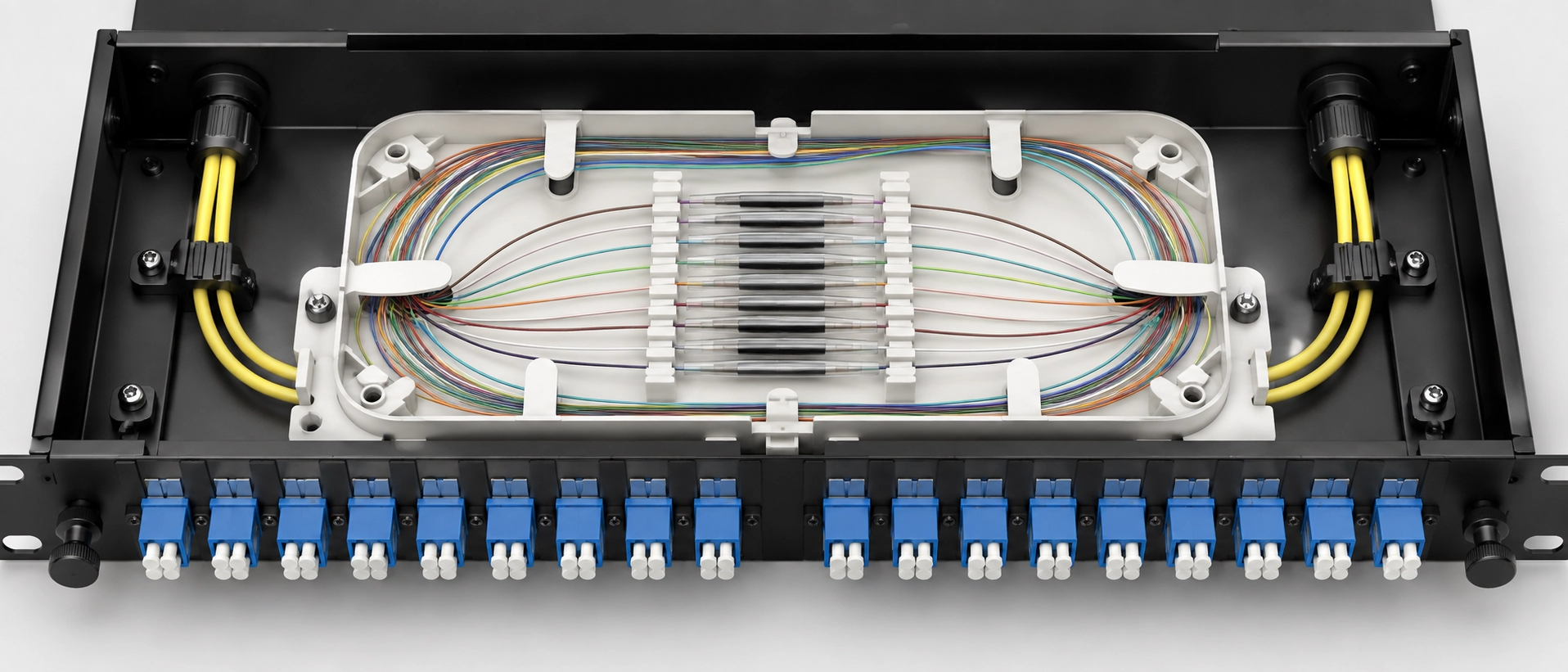

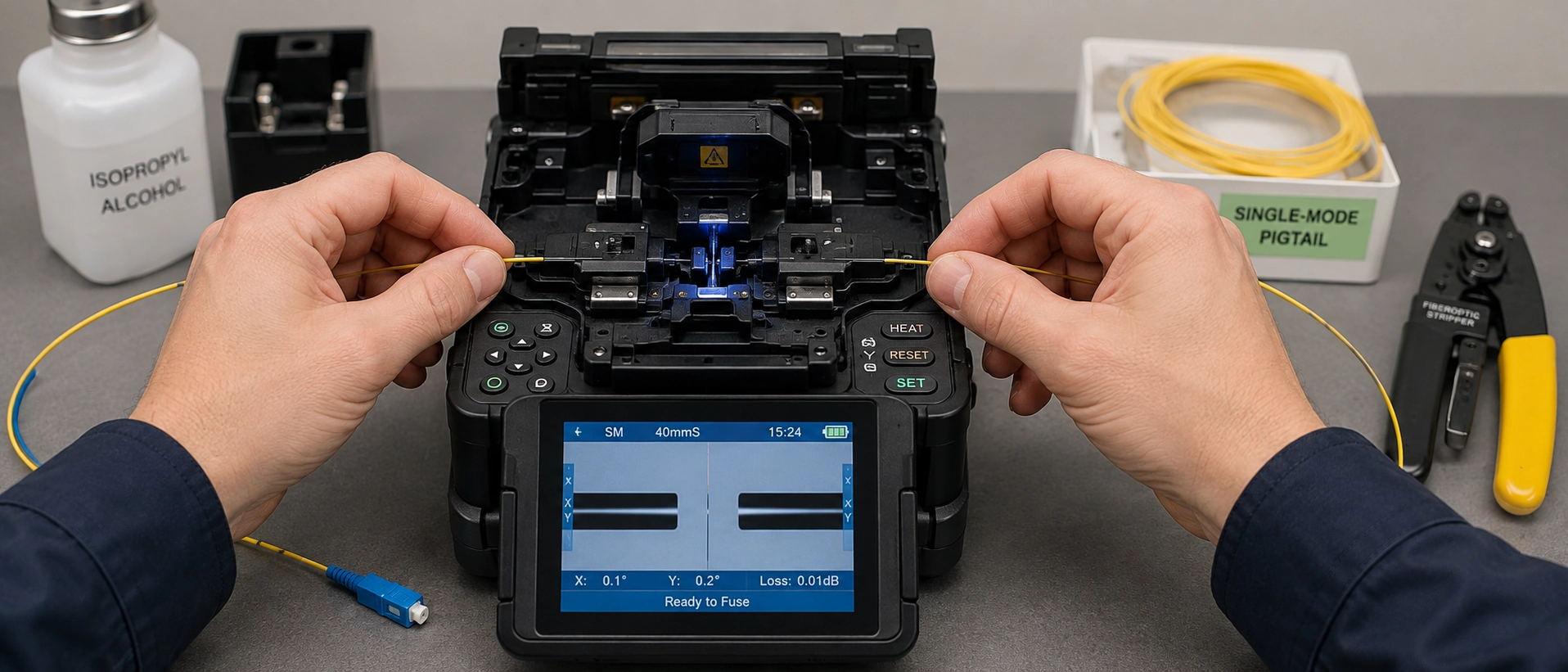

Ово је радни ред који се користи када фузионишемо-спајање пигтаилова од влакана током тестирања купаца и квалификације узорака у нашој сопственој лабораторији за апликације, на 12-влакнастим и 24-мастерима од лабавих цеви у 1У и 2У кућишта лежишта са 40 мм заштитом и 60 мм. Сваки корак носи критеријум пролаза и окидач за понављање, јер је низ без тачака просуђивања само опис. Исти редослед важи и за једномодну процедуру спајања пигтаил-а за ФТТХ прикључне кутије, где се мењају само број лежишта и број влакана.

Видљива линија, избочина или мехур значи поновно{0}}цепање, а не поновно{1}}загревање.

Две тачке просуђивања унутар тог низа заслужују нагласак. Процена сплицера у кораку 8 је процена добијена анализом слике, а не мерењем. Одличан је за одлучивање да ли да преправите спој на лицу места и није доказ прихватања. А корак 10 је намерно наређен тако да означавање претходи тестирању, јер извештаји о тестирању који се не могу пратити до порта-прикривено раде.

Редослед боја фибер пигтаил-а и прави поларитет први пут

Идентификација боја је најјефтинији механизам за{0}}превенцију грешака у процедури и функционише само када комплет пигтаил прати исту конвенцију као и дебло. Дванаест-секвенца позиција наведена у АНСИ/ТИА-598-Д је плава, наранџаста, зелена, браон, шкриљаста, бела, црвена, црна, жута, љубичаста, ружа, аква, са кабловима изнад дванаест влакана који понављају секвенцу по пуферској цеви и додају ознаке трагача.

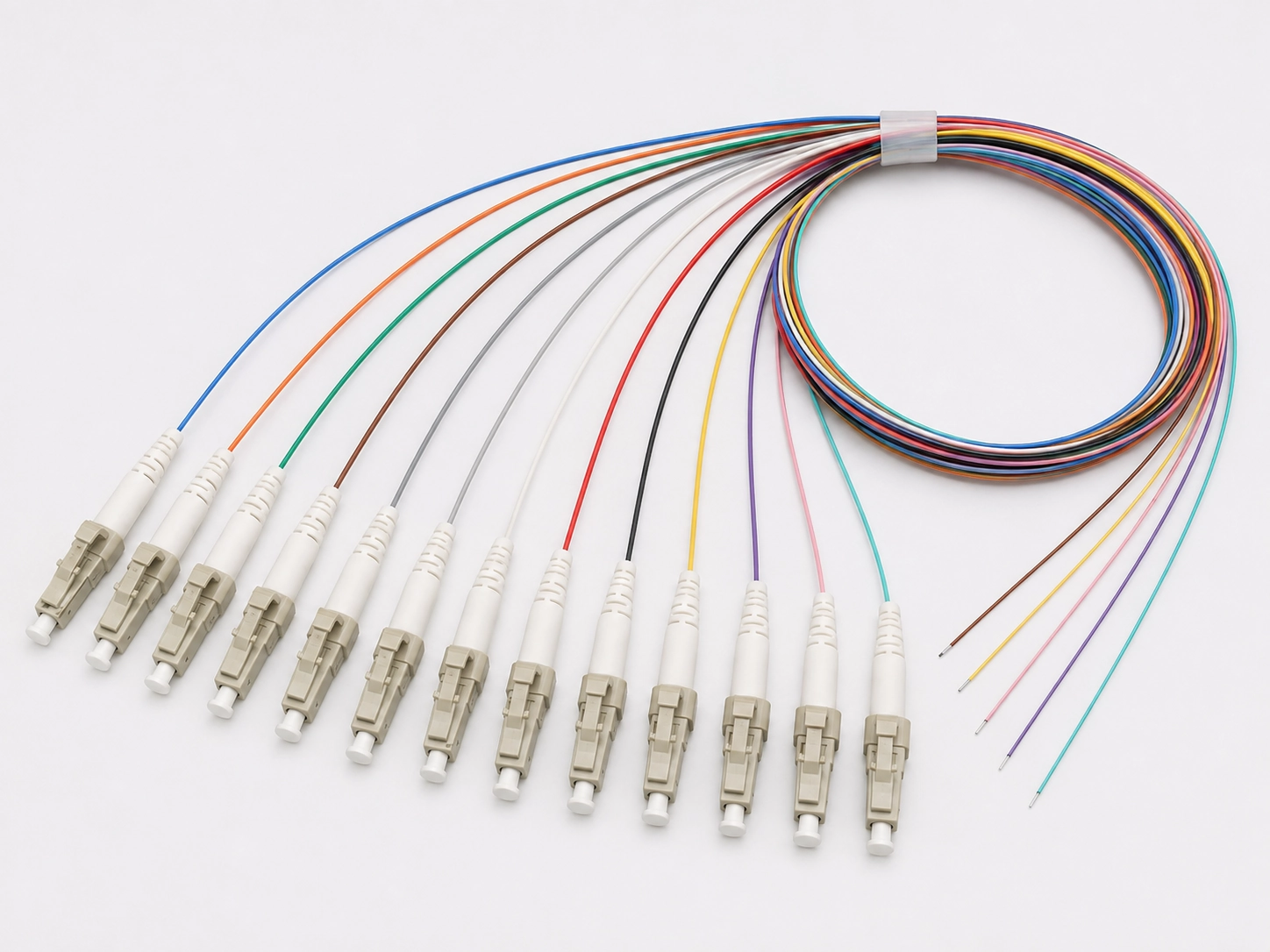

Свако ко ради на томе како да инсталира пигтаил од 12 влакана у патцх панел треба да третира сет боја као ставку спецификације, а не као погодност на терену. Важе два упозорења. ИЕЦ и ТИА конвенције се не слажу на свакој позицији, тако да је за монтажу која меша каблове из једне конвенције са реповима из друге потребно мапирање записано пре спајања, а не откривено током тестирања. А конвенција која стиже је она коју је именовао налог за куповину. Ми снабдевамо12-бојни пигтаил сетовина било коју секвенцу, што значи да се одлука доноси на РФК, а не на траци.

Користите 0,1 дБ по споју као радну мету када спајате пигтаилове влакана и очекујте да ће модеран спојник за{1}}поравнање језгра на чистом стаклу са једним{2}} начином спустити далеко испод њега. Међутим, прихватање уговора следи спецификацију пројекта и издање које она именује, а не овај параграф. Круже три прага, они потичу из докумената веома различитих ауторитета, а пројектни фајл одлучује који се примењује.

Практично правило које следи: спецификација пројекта надмашује сваку генеричку фигуру у овој табели, укључујући и нашу. Тамо где се ова два сукобљавају, спецификација побеђује и свађа је готова.

Распон између 0,3 дБ и 0,05 дБ је место где живе спорови о прихватању, а разлог је аритметика. ПОН веза са високим односом раздвајања има мало преостале маргине након губитка разделника, парова конектора и слабљења руте, тако да свако заједничко слетање на 0,15 дБ уместо на 0,05 дБ троши буџет који ће бити потребан будућем чвору. На комерцијалном ЛАН-у од 90 метара, исти спој је небитан.

Још једна аритметика, пажљиво речено. У најгорем-буџету израчунатом према максимално дозвољеним вредностима стандарда, спојени пар конектора на 0,75 дБ троши више од двоструко више него што спајање ради на 0,3 дБ, тако да је интерфејс конектора, а не спој за спајање, већа ставка. Праве компоненте обично раде далеко боље од било којег плафона, због чега се крај конектора сваког фибер-таила који испоручујемо мери, а не претпоставља.

Постоје два нивоа тестирања када сертификујете спојеве влакана и они нису заменљиви. Ниво 1 је сертификација губитка уметања са сетом за тестирање оптичких губитака, и то је оно што сертификује везу. Ниво 2 је ОТДР карактеризација и дијагностички је. Траг који показује сваки спој испод 0,05 дБ је користан доказ и не замењује резултате нивоа 1.

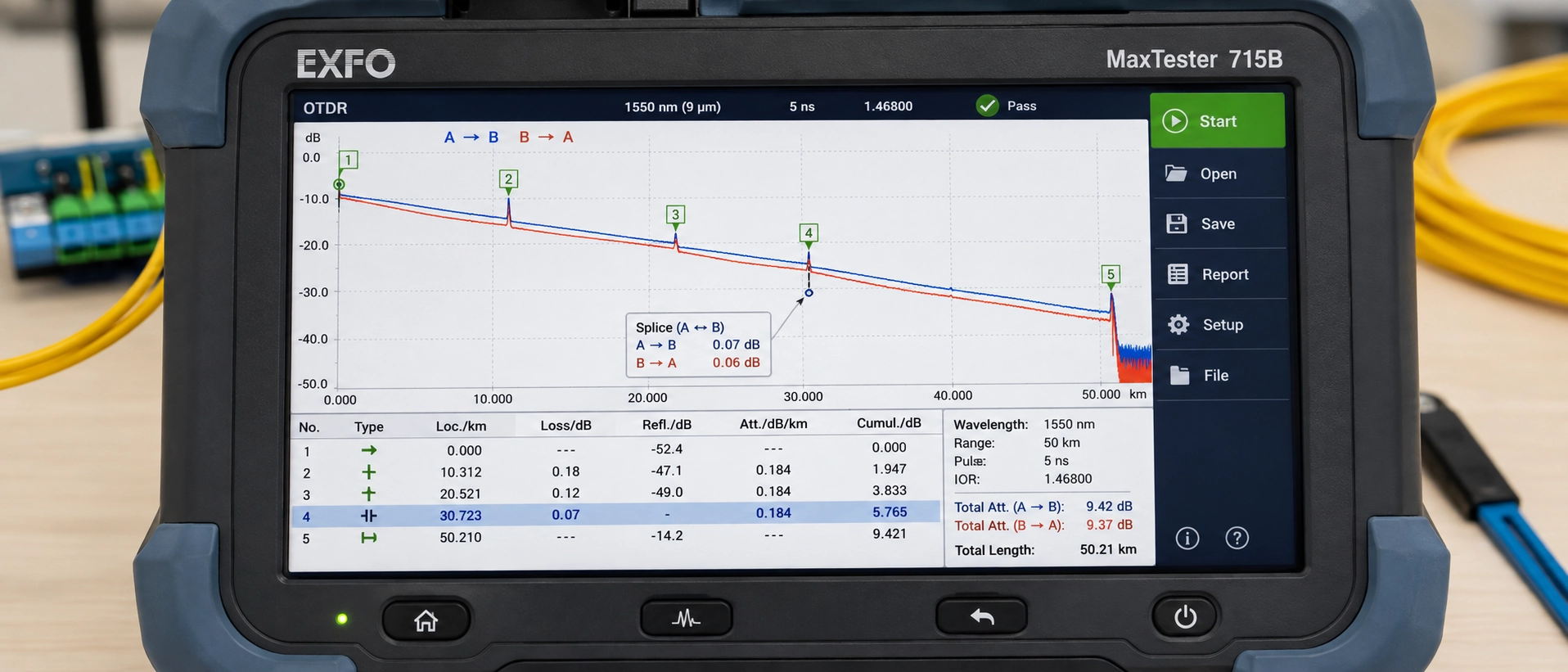

Друго правило хвата више посада од првог. Губитак спајања ОТДР-а мора се мерити из оба смера и усредњавати. Ово је метода мерења на којој је процедура изграђена, а резултати у једном-смеру на линку који садржи различита влакна нису само непрецизни, већ су и погрешни у предвидљивом правцу (Цорнинг). Што нас доводи до читања да добри техничари поправљају добре зглобове.

ОТДР не мери губитак споја на споју влакана. Мери повратно расипање на обе стране догађаја и закључује губитак из корака. Када два влакна имају различите пречнике поља мода, њихови коефицијенти повратног расејања се разликују, а претпостављени корак је контаминиран том разликом.

Мерено од веће-МФД стране ка мањој, инструмент извештава о очигледном добитку, што значи да снага која не постоји. Мерено на други начин, показује надуван губитак. Усредњавање у два смера уклања артефакт и оставља праву фигуру.

Поређење на нивоу{0}} категорије није довољан доказ разлике у пољу у режиму и ту већина објашњења поља погреши. ИТУ-Т захтева да се номинални МФД и толеранција декларишу на 1310 нм у оквиру дозвољеног опсега, а дозвољени опсези за стандардне категорије са једним модом и савијањем се преклапају (ИТУ{0}}Т Г.652). Преклапање није теоријско: Цорнингов СМФ-28 Ултра декларише 9,2 ± 0,4 μм на 1310 нм док је у потпуности усклађен са Г.652.Дипремашује захтев Г.657.А1 савијања, тако да вам „Г.657 влакно“ ништа не говори само о пољу режима у које спајате. Остали дизајни{4}}неосетљиви на савијање, посебно у Б категоријама, седе ниже.

Дакле, радно правило није „очекујте добитник кад год се Г.657 сретне са Г.652“. То је: прочитајте декларисану номиналну МФД на оба листа са подацима, на главном каблу и на пигтаил-у, и очекујте асиметрију смера када се те две декларисане вредности значајно разликују. Називи категорија ће вас довести у заблуду, а листови са подацима неће. Због тога на спецификацији пигтаил штампамо класу влакана, Г.652Д, Г.657А1 или Г.657А2, и зашто је питати добављача за декларисани МФД разумно питање, а не педантно.

Користите спајање-на конекторима уместо фибер пигтаил-а када су позиције лежишта, а не оптички губитак или јединична цена, ограничење везивања. За спајање-конектора није потребна спољна заштитна навлака или положај држача за њихово складиштење (Флуке Нетворкс), а у кућишту од 1У са лежиштем које већ носи комплетан комплет спојева, то је одлучујуће.

Граница иде у супротном смеру под четири услова: простор на панелу је адекватан, цена по завршетку је битна по обиму, интерфејс конектора ће можда морати да се промени касније током животног века постројења или желите да крај конектора буде фабрички-тестиран артикал са документованим подацима о губицима, а не на терену-произведен.

Три ситуације примене чине одлуку о везивању влакана у односу на спајање{0}}конектора у бетонском панелу. У ФТТХ орману или прикључној кутији, пигтаилови су преферирани пут када се кутија испоручује са интегрисаним лежиштем, број држача покрива број влакана са најмање једном резервном позицијом, дужину рукава коју купујете заправо седи у том држачу, а дизајн захтева фабрички-завршен конектор на порту. Промените било који од њих и поново-покрените поређење. У носећем ОДФ-у на улазу у центар података, долазно постројење је конвенционално спојено са панелима напуњеним фабрички-завршеним реповима и архитектура претпоставља да постоје носачи, тако да свако ко пита како да споји фибер пигтаилс у ОДФ ради унутар дизајна који је већ одговорио на ово питање. У компримованом пословном ИДФ-у где је 1У панел специфициран за 48 влакана, аритметика се често не затвара, а прави избор је између дубљег кућишта и спајања{10}}на конекторима. Тај{12}}заступ је исти онај изаупоређивање патцх панела са ОДФ-ому фази пројектовања.

Да ли се аритметика затвара у вашем конкретном случају зависи од три променљиве које ниједан општи чланак не може да обезбеди: капацитет држача вашег лежишта, дужина заштитне навлаке коју користите и путања усмеравања од држача до адаптера. Пошаљите нам модел панела, број лежишта и број влакана, а ми ћемо обрадити податке о лабавости и дужини у односу на та три и послати препоручену дужину и редослед влакана за то кућиште, заједно са радним листом за мерење који смо користили да тамо стигнемо.

Осам линија спецификације одређује како се фибер пигтаил понаша на клупи, а свака од њих се касније појављује као брзина или прерада на послужавнику.

Два реда документације припадају истој наруџбини: записи о тестирању по-серији или по{1}}јединици који покривају губитак уметања и повратни губитак и сертификат о усклађености. Оба су стандардни резултати на нашој страни, а не изузеци, што је оно што чини разговор о прихватању кратким када се прегледају сопствени ОТДР резултати корисника.

Ако желите да видите како та документација заправо изгледа пре него што се посветите добављачу, затражите од насприлагођени оптички пигтаиллист спецификације заједно са узорком извештаја о испитивању ИЛ и РЛ из упоредиве серије. То је бржи начин да се процени произвођач од било које тврдње у таблици са подацима, укључујући и оне у овом чланку.
