Одлука у једном минуту
За већину стандардних ОДФ-ова, терминалних кутија и ниског-до-средњег-броја појединачних-спојница,250ум вс 900ум фибер пигтаилодлука треба да почне са 900µм. Лакше је руковати око конектора и области за усмеравање. Када густина-касета за спајање, распоред масе-фузије или ограничен простор за рутирање постану ограничавајући фактор, 250 µм је обично боља почетна тачка.
Пречник пуфера је избор механичке конструкције, а не оптички. Пигтаил влакна од 900 µм инхерентно не производи мање губитке при спајању од пигтаил-а од 250 µм, а влакно од 250 µм није оптички инфериорно јер је тање.
То мења инжењерско питање. Уместо да питате који пречник има бољи учинак, питајте која презентација влакана одговара послужавнику, току рада, методу спајања и механичкој заштити која је доступна у инсталацији.

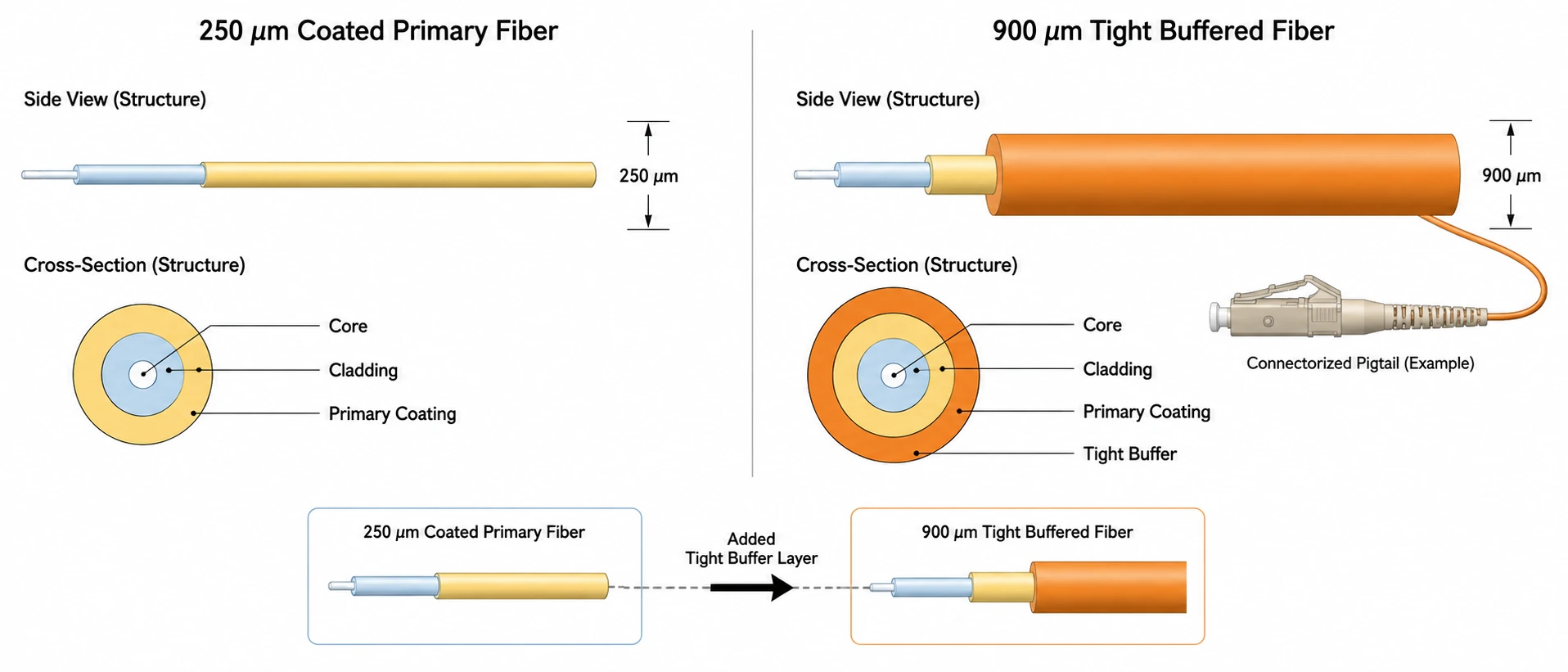

Шта заправо мери 250µм и 900µм
Типично телекомуникационо једно{0}}модно влакно може се поједноставити на следећи начин:
~9µм језгро → 125µм облога → ~250µм примарни премаз → опциони ~900µм пуфер
Димензија од 250 µм се обично односи на обложено оптичко влакно. Конструкција од 900 µм додаје још један заштитни слој око тог обложеног влакна. Оптичко влакно у основи може и даље бити истог типа влакна.
Због тога је уобичајена фраза за претрагу250ум лабава цев наспрам 900ум тесна пуферапотребна квалификација. Обложено влакно од 250 µм се често налази унутар лабавих-цевних каблова, док је 900 µм чврсто-баферовано влакно уобичајено у унутрашњим завршним склоповима. Међутим, сам пречник не дефинише комплетну конструкцију кабла.
250 µм вс 900 µм Пигтаил конструкција на први поглед
| Инжењерски фактор | 250 µм фибер пигтаил | 900µм фибер пигтаил |
|---|---|---|
| Оптичко стакло | Може користити исти тип СМ/ММ влакана | Може користити исти тип СМ/ММ влакана |
| Пречник облоге | Обично 125 µм | Обично 125 µм |
| Спољна презентација | Примарно обложена влакна | Додатни пуфер око обложених влакана |
| Руковање | Још деликатније | Лакше за руковање појединачно |
| Механичка заштита | Више се ослања на лежиште/кућиште | Боља заштита током рутирања и припреме |
| Густина тацне | Више | Ниже |
| Ток посла скидања | Мање материјала за уклањање | Јако зависи од конструкције бафера |
| Касета са великим{0}}бројем влакана | Често повољно | Може да потроши непотребан обим рутирања |
| Масовна фузија / ток посла | Боље усклађен са многим густим архитектурама | Обично мање привлачан |
| Стандардни ОДФ завршетак | Употребљиво, али заштита мора бити пројектована у | Обично практично подразумевано |
Сирова геометријска разлика је већа него што пречници првобитно сугеришу. Ако се две кружне конструкције упореде само по пречнику, њихове површине{1}}попречног пресека се скалирају са квадратом пречника:
(900 / 250)² ≈ 12.96
То не значи да тацна може да прими тачно 13 пута више влакана од 250 µм. Спајање рукава, захтеви за савијањем, лабаве петље, држачи и укрштања влакана такође троше простор. Калкулација објашњава зашто замена многих делова за глодање од 250 µм са секцијама од 900 µм може утицати на лежиште са великим{6}}већим бројем него што сугеришу сами бројеви пречника.
Величина бафера не одређује ваше оптичке перформансе
Пречник пуфера не одређује губитак уметања. Током спајања фузијом, релевантни оптички интерфејс је припремљено стаклено влакно. Премаз или пуфер се уклањају из региона спајања пре него што се цепана влакна поравнају и стапају.
Асоцијација за оптичка влакна описује губитак у једном{0}}мрежу фузије{1}} као типичан0,1 дБ или мање. Већи губитак може указивати на проблеме као што су контаминација или несавршен спој. То остаје проблем{2}}квалитета спајања, а не доказ да пуфер од 900 µм боље преноси светлост од премаза од 250 µм. (Удружење оптичких влакана)
Не прихватајте „900µм за мањи губитак“ као значајну спецификацију РФК.
Уместо тога, потврдите да су оптичка влакна која се спајају компатибилна. Тип влакна и, где је релевантно, карактеристике{1}}поља режима су много важније од спољашњег пречника бафера. Шири контекст припреме је покривен у нашемводич за методе завршетка каблова са влакнима.

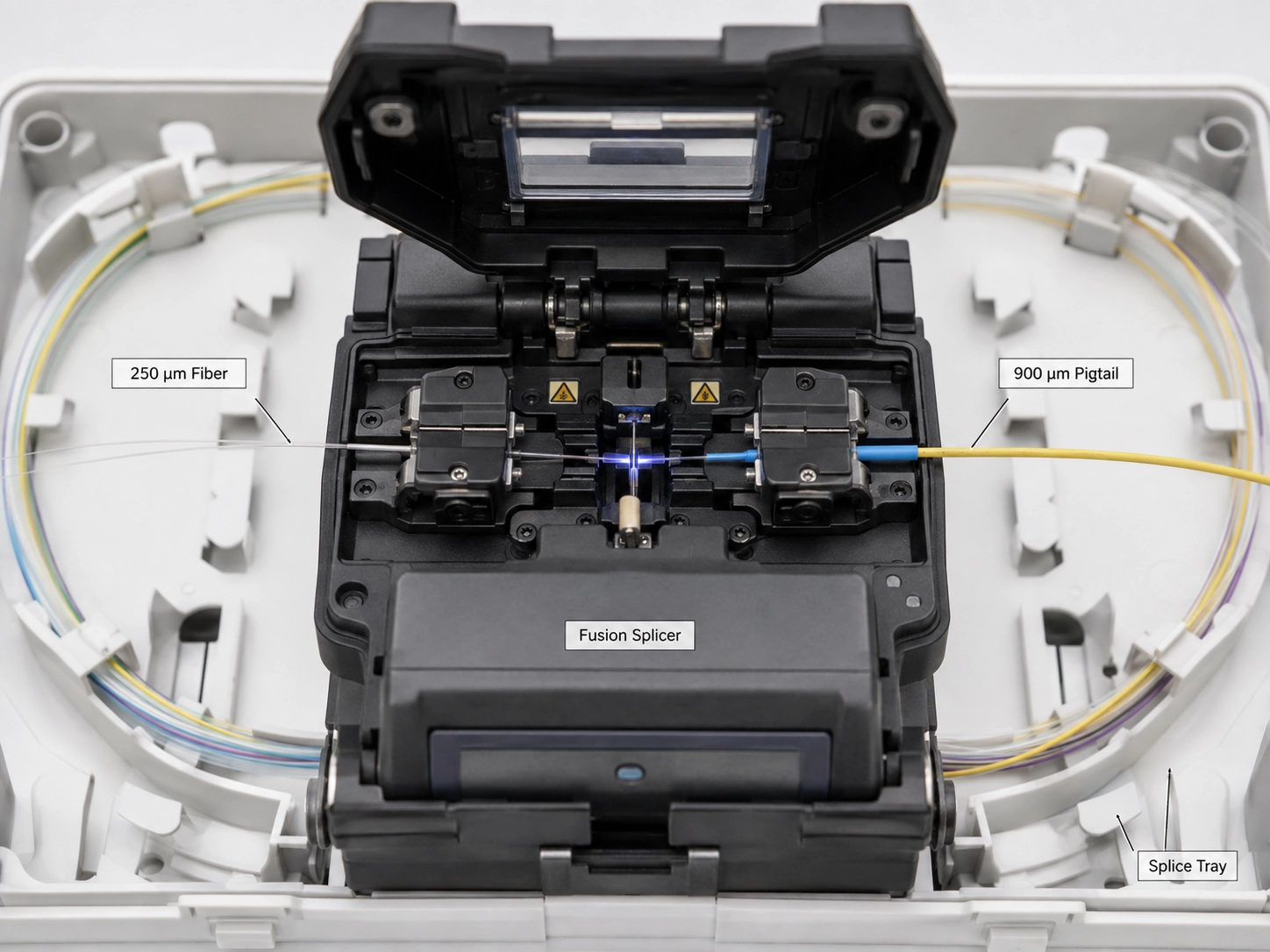

Можете ли Фусион спојити влакна од 250 µм са пигтаилом од 900 µм?
Да. А250ум влакна до 900ум пигтаилтранзиција је нормална архитектура када су основна оптичка влакна компатибилна.
Уређај за спајање не завари "250 µм материјала" на "900 µм материјала". Обе заштитне конструкције су скинуте са подручја спајања. Стакло се чисти и цепа, припремљена влакна се поравнавају и спајају, а готови спој се штити пре одлагања у тацну.
ФОА ово директно илуструје каблом од 24-влакна изван-фабрика у коме су влакна од 250 µм спојена у бојом кодиране 900 µм пигтаилове за завршетак. (Удружење оптичких влакана)
Прави услов је оптичка компатибилност. Ако два влакна имају различите карактеристике-поља или повратног расејања, ОТДР може показати различите привидне губитке спајања у зависности од смера тестирања. Двосмерно мерење помаже да се та ситуација правилно окарактерише. (Удружење оптичких влакана)
Спецификација набавке стога не би требало да одбаци архитектуру од 250µм-до-900µм само зато што се спољни пречници разликују.
Када је фибер пигтаил од 900 µм бољи инжењерски избор
A 900ум фибер пигтаил за спајање фузијомје практична почетна тачка у нормалној ОДФ или терминалној кутији када је доступан простор за рутирање и када техничари рукују влакнима појединачно.
Стандардни ОДФ и Телеком терминал
За ЛЦ завршетак у ОДФ-у, пигтаил од 900 µм обично пружа кориснију заштиту појединачних- влакана него презентација од 250 µм када лежиште има довољно простора за рутирање. Ово је практична примена изаЛЦ фибер пигтаил за ОДФспецификацији, уместо да једноставно изаберете 900µм јер је дебљи.
Постоји важна граница. Пуфер од 900 µм није еквивалентан патцх каблу од 2,0 или 3,0 мм. Ако влакна напусте заштићену ладицу и буду више пута повучена, везана, премештана или изложена руковању опремом, сигурнија је спецификација одговарајућег омотача или на други начин заштићена конопца.
Мали{0}}број кутија за завршетак
При скромном броју влакана, уштеда обима рутирања обично није доминантно ограничење. Ако лежиште већ пружа заштићену путању за усмеравање, 900 µм генерално олакшава инсталацију и каснију идентификацију.
Та подразумевана вредност престаје да функционише када додатни бафер изазове укрштање влакана, компримовано лабаво складиштење или ометање поклопца лежишта. У том тренутку геометрија кућишта је постала контролна варијабла.
Када пигтаилови од 250 µм имају више смисла
A 250ум фибер пигтаилпостаје јачи избор када је густина рутирања ограничење и само кућиште пружа потребну механичку заштиту.

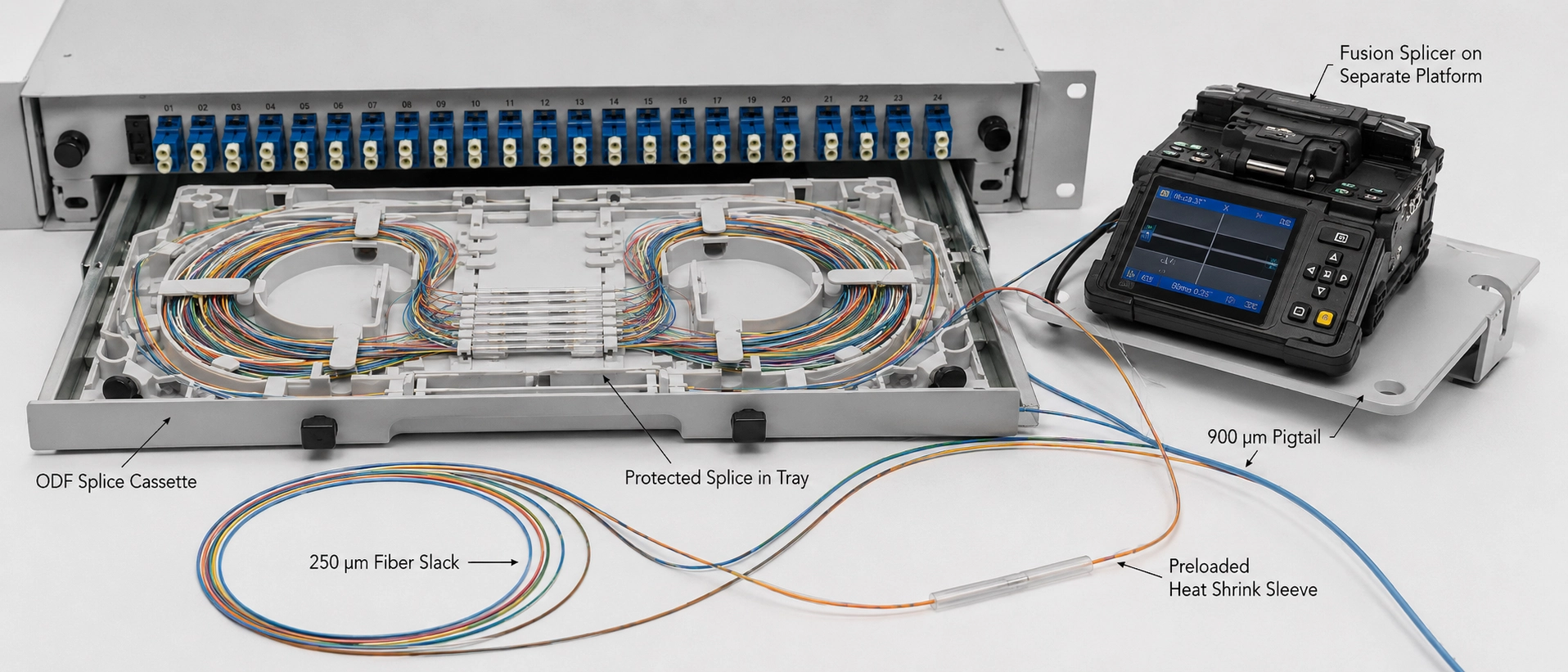

Касете за спајање{0} велике густине
У заштићеномфибер пигтаил за касету за спајањедизајн, 250 µм усмеравање смањује запремину коју заузимају појединачна влакна и оставља више простора око држача спојева и лабавих{1}}путева за складиштење.
Овде постаје корисно геометријско поређење од 12,96×. Не предвиђа капацитет касете. То објашњава зашто разлика у пречнику од 650 µм постаје важна када се понавља у многим појединачним секцијама глодања.
Услов је механичка заштита. Обложено влакно од 250 µм треба да остане унутар контролисаног-пута управљања влакнима. Померање незаштићеног влакна од 250 µм изван касете само мења проблем густине за механичке-проблеме ризика.
Архитектура траке и масовне{0}}фузије
Системи{0}}масовне фузије су дизајнирани да заједно померају више влакана кроз ток посла. Појединачни пуфери од 900 µм могу радити против те предности у густини.
Наша позиција је конкретнија од уобичајеног правила „900 µм у затвореном простору, 250 µм на отвореном”:изаберите презентацију коју користи архитектура спајања, а не границе зграде.
Најбољи склоп може да користи обе величине
A 250ум вс 900ум фибер пигтаилмонтажи није потребан исти заштитни пречник од конектора до споја. Ово је средње{1}}тачно{2}}подударање садржаја за чланак, али такође описује важну опцију физичког дизајна.
Хибридна касета може да усмери 900 µм пуферовано влакно од конектора или адаптерске плоче кроз област где техничари рукују појединачним пигтаилима, а затим пређе на дефинисаној заштићеној тачки унутар касете на 250 µм обложена влакна за спајање и опуштено-област складиштења. Бочни део за спајање{4}} добија густину усмеравања без присиљавања бочног дела конектора- да одустане од заштите при руковању.
Ово је корисно када се од једне спецификације пречника покривача тражи да реши два различита механичка захтева. Завршној страни је потребна заштита при руковању, док страни спајања може бити потребна густина рутирања.
За набавку, дакле, "250 или 900µм?" понекад је непотпун. Цртеж треба да идентификује где свако представљање влакана почиње и завршава и да ли прелаз остаје заштићен касетом.
Проблеми при инсталацији који се обично јављају након набавке
Технички компатибилна спецификација влакана и даље може створити непотребан рад на терену ако се понашање скидања, заштита спајања и геометрија носача провере тек након што материјал стигне.
Скидање је део спецификације
Два влакна која се продају као 900 µм могу се понашати различито током припреме јер номинални спољашњи пречник не говори колико је пуфер чврсто везан за основно обложено влакно.
Када се чврсто држани пуфер не може уклонити чисто преко потребне дужине припреме, техничари не би требало да компензују јачим појединачним повлачењем. Краћи сегменти уклањања смањују оптерећење на изложено влакно. Ако је припрема још увек недоследна, алат за скидање и конструкцију тампона треба прегледати пре производне инсталације.
За аДобављач пигтаил влакана од 900умРФК, само "900µм" је стога непотпуна. Наведите захтев за конструкцију или припрему пуфера и потврдите да је намеравани метод уклањања компатибилан са њим.
Штитници за спајање морају одговарати држачу лежишта
Уређај за спајање рукује припремљеним стаклом, али тацна мора да управља заштићеним спојем након тога. Димензије штитника, држач навлаке и путања глодања стога чине један механички систем.
Проверите подржане димензије заштитника држача споја пре наручивања рукава. Заштитник који не лежи у потпуности у држачу може гурнути прелаз влакана према зиду лежишта и створити непотребно савијање непосредно поред заштићеног споја.
Ово је корисније од претпоставке да је дужи заштитник аутоматски безбеднији.
Проверите лежиште са затвореним поклопцем
Распоред усмеравања који се уклапа док је касета отворена није нужно готова инсталација.
Након што су спојеви, штитници и лабави спремљени, проверите да затварање поклопца не стисне петље, не подиже влакна са држача или ствара оштар прелаз поред штитника. Овде избор бафера престаје да буде поређење каталога и постаје{1}}одлука о дизајну кућишта.
Шта бисмо ставили на Фибер Пигтаил РФК

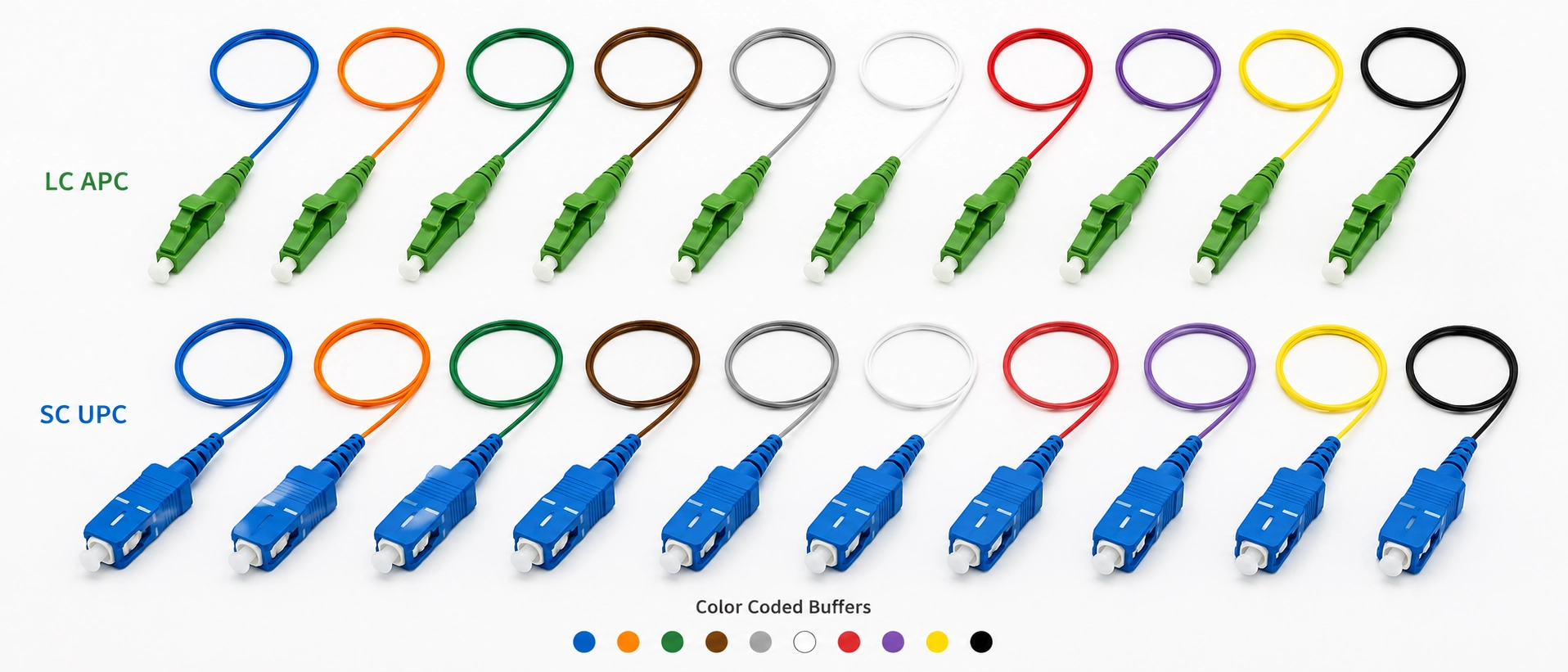

За априлагођени фибер пигтаил склоп, наводећи само "250µм" или "900µм" оставља неколико променљивих нерешеним. Две понуде се могу подударати са номиналним пречником док се разликују по типу влакна, понашању траке, конструкцији конектора, идентификацији и томе како склоп заправо одговара предвиђеном лежишту.
Производни РФК треба да дефинише:
- Тип оптичког влакна, као што су ОС2/Г.652.Д, Г.657.А1/А2, ОМ3 или ОМ4.
- Презентација влакана: 250 µм обложена влакна, 900 µм пуферована влакна, или дефинисан прелаз између њих.
- Тип конектора, као што су ЛЦ, СЦ или ФЦ.
- Пољски тип, УПЦ или АПЦ где је применљиво.
- Број влакана и секвенца идентификације/боја. Када идентификација мора да одговара постројењу каблова, дефинишите конвенцију експлицитно. Нашеводич за кодирање боја оптичких влаканапокрива овај слој.
- Дужина пигтаила и потребна толеранција.
- Оптички критеријуми прихватљивости за готов конекторски склоп.
- Инсталационо окружење и тип кућишта, као што је ОДФ, касета за спајање, ФТТХ терминална кутија или спољашњи{0}}интерфејс за затварање постројења.
Та поља спречавају двосмисленост спецификације, али и даље не могу доказати да ће склоп физички усмеравати кроз одређено кућиште.
За афибер пигтаил за телеком инсталације, додавање цртежа лежишта или јасне фотографије за усмеравање у РФК даје информације добављачу које текстуална спецификација не може да обезбеди: излазни смер конектора, локацију прелаза бафера, геометрију{0}}држача рукава и доступну путању за складиштење лабавости.
Бирајте према архитектури примене, а не по навици
| Ситуација распоређивања | Почетни избор | Инжењерски разлог |
|---|---|---|
| 250 µм ОСП стабло у нормалан ОДФ | 900µм пигтаил | Лакше индивидуално руковање; Спајање од 250 µм- до-900 µм је нормално |
| ФТТХ кутија са малим{0}}бројем са одговарајућом просторијом за рутирање | Обично 900 µм | Максимална густина ретко је контролно ограничење |
| Компактна{0}}касета велике густине | Прво процените 250 µм | Смањује масу рутирања унутар заштићеног простора |
| Изглед траке или масовне{0}}фузије | 250µм/риббон архитектура | Чува предност густине методе спајања |
| Влакна се више пута рукују изван заштићеног лежишта | Ни једно ни друго не би требало да буде подразумевано | Користите одговарајућу јакну или механички заштићену врпцу |
Најкориснији сигнал да је подразумевана вредност од 900 µм покварена није произвољан праг{1}}броја влакана. То је конфликт рутирања. Ако планирани делови од 900 µм спречавају потребну лабавост, постављање заштитника или зазор поклопца да коегзистирају унутар лежишта, процените архитектуру од 250 µм.
Пре него што објавите велики-број250ум вс 900ум фибер пигтаилспецификацију, упоредите је са правим цртежом на тацни. Излаз конектора, положај{1}}држача навлаке, прелаз бафера и ускладиштена лабавост морају да раде истовремено након што се поклопац затвори.
Ако инсталација заправо захтева каблове са омотачем, а не фиксирање, ФБ-ЛИНК'сконфигурације оптичких кабловапокривају релевантне опције конектора, влакана и заштите.
ФАК
Која је главна разлика између влакана од 250 µм и 900 µм?
Пигтаил од 900 µм додаје заштитни тампон око влакна са обложеним слојем од приближно 250 µм, тако да су практичне разлике у руковању, механичкој заштити, уклањању и густини лежишта, а не у оптичким перформансама.
Могу ли фузијом да спојим влакна од 250 µм са пигтаилом од 900 µм?
Да. Ако су основна оптичка влакна компатибилна, заштитни слојеви се уклањају са подручја спајања пре него што се припремљена стаклена влакна стапају.
Да ли пигтаил од 900 µм има мањи губитак уметања?
Не. Сам пречник пуфера не смањује губитак уметања; оптичке перформансе зависе од компатибилности влакана, квалитета спајања, квалитета конектора и остатка оптичке путање.
Која је величина бафера боља за{0}}касету за спајање велике густине?
Фибер пигтаил од 250 µм је обично боља почетна тачка када је заштићени простор за рутирање примарно ограничење, док је 900 µм практично када се ради о већим стварима и када је на располагању довољно простора за лежиште.
Коју величину бафера треба да користим у стандардном ОДФ-у?
Пигтаил од 900 µм је обично практична подразумевана вредност за стандардни ОДФ са адекватним простором за рутирање и појединачним фузионим спајањем.
Пре него што замрзнете спецификацију пигтаил-а
Величина бафера треба да се одлучи пре него што пигтаил постане фиксна{0}}ставка поруџбине за куповину. До те фазе, лежиште, држач рукава, радни ток скидања и путања усмеравања можда су већ одредили која је презентација практична.
За стварну250ум вс 900ум фибер пигтаилпројекат, дајте ФБ-ЛИНК конектор и полирање, спецификацију оптичког влакна, потребну презентацију влакана, број влакана, дужину пигтаил-а и цртеж лежишта или кућишта. Ти улази омогућавају да се предложена конструкција прегледа у складу са захтевима на страни -стране и завршетка{3}} пре него што се спецификација замрзне.
Ако је потребна{0}}специфична документација за испитивање пигтаил-а, понашање скидања или толеранције при монтажи, изричито их наведите у РФК-у и затражите потврду у односу на тачну предложену конструкцију пигтаил-а. Немојте претпостављати да се тврдња о тестирању објављена за други склоп влакана аутоматски примењује на пигтаил који се купује.
