У анФБТ разделник против ПЛЦ разделникау поређењу, ниједна технологија није аутоматски боља за сваку оптичку мрежу. ФБТ је обично прва опција за процену када је пројекту потребан мали број портова, дефинисани прозор таласне дужине или неједнака подела као што је 10/90. ПЛЦ је генерално јачи избор за равномерно,-раздвајање велике густине, широку покривеност таласним дужинама и конзистентне излазне перформансе у ФТТХ и ПОН мрежама.
Одлука не треба да се заснива само на називу технологије или јединичној цени. Број портова, подељени узорак, максимални губитак уметања, униформност, радне таласне дужине, тип пакета, губитак конектора и комплетан оптички буџет утичу на то да ли је разделник прикладан.
Читаоци којима је потребан шири увод могу прво да прегледају ововодич за типове оптичких разделника и принципе рада. Одељци у наставку се посебно фокусирају на то како се дизајни ФБТ-а и ПЛЦ-а разликују и како те разлике претворити у одбрањив избор.
ФБТ или ПЛЦ: Водич за брзи избор
| Пројектни захтев | Технологија коју треба прво проценити | Разлог |
|---|---|---|
| Неједнака подела као што је 5/95, 10/90 или 20/80 | ФБТ | ФБТ спојнице су обично дизајниране за асиметричну дистрибуцију оптичке снаге. |
| Једноставна 1×2 подела на дефинисаној таласној дужини | ФБТ или ПЛЦ | Оба могу да раде; упоредите загарантовани губитак, пропусни опсег, пакет и укупне трошкове инсталације. |
| Једнака дистрибуција 1×8, 1×16, 1×32 или 1×64 | ПЛЦ | Технологија ПЛЦ-а је веома погодна за компактност, велики{0}}број и равномерно равно дељење. |
| ФТТХ мрежа која подржава неколико ПОН планова таласних дужина | ПЛЦ | Широкопојасни ПЛЦ производи се обично наводе у широком радном опсегу једног{0}}режима. |
| Праћење славине која мора сачувати већину снаге на пролазној путањи | ФБТ | Асиметрични однос спајања може резервисати само мали проценат за праћење. |
| Спољни орман или затварач | Квалификована готова монтажа | Погодност за спољашњу употребу зависи од паковања, заптивања, заштите и квалификације, а не само од ПЛЦ или ФБТ технологије. |
| Најнижа почетна цена компоненте | Поређење{0}}посебно за пројекат | Конекторизација, спајање на терену, простор у кућишту, захтеви за тестирање и рад на замени могу надмашити цену саме компоненте. |
Шта ради оптички разделник?
Оптички разделник је пасивна компонента која распоређује улазну оптичку снагу између два или више излазних влакана. Не појачава, регенерише нити електронски пребацује сигнал. Сваки излаз стога добија мању оптичку снагу од улаза, чак и када сам уређај нема губитак у производњи.
Оптички раздјелници се користе у ФТТХ, ГПОН, КСГС-ПОН, оптичким дистрибутивним мрежама, везама за праћење и другим-то-системима са више тачака. Конфигурације се могу написати као 1×2, 1×8 или 2×16, где први број идентификује улазни број, а други број излаза.
Условиспојницаисплиттерпонекад се преклапају. Спојник може комбиновати или делити оптичку снагу, док се разделник обично користи када је примарна намена дистрибуција на неколико излаза. За детаљније објашњење параметара које деле ови уређаји, погледајте овај водич заспецификације оптичког спојника и разделника.

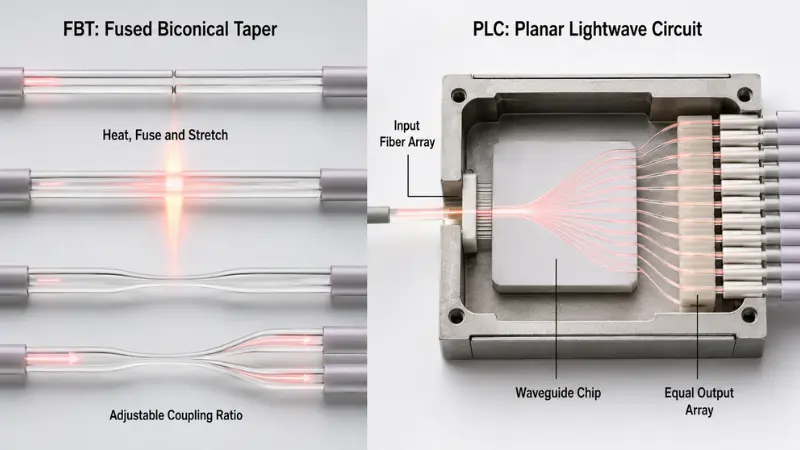

Како функционишу ФБТ и ПЛЦ разделници?
ФБТ Сплиттер Тецхнологи
ФБТ је скраћеница заФусед Бицоницал Тапер. Током производње, два или више оптичких влакана се поравнавају, загревају, спајају и растежу како би се створио конусни регион спајања. Производни процес контролише како се оптичка снага преноси између влакана.
Пошто се спојница може подесити, ФБТ уређаји су посебно корисни за неједнаке односе. Комерцијални производи могу бити дизајнирани за 50/50, 40/60, 20/80, 10/90 или друге специфициране дистрибуције. АФЛ, на пример, објављује фузионисане широкопојасне спојнице са доступним односима спајања од 5% до 50%. Ово је{13}}пример породице производа, а не универзална спецификација за сваки ФБТ уређај.АФЛ-ове званичне информације о широкопојасном спојникупружа одговарајући обим и детаље о квалификацијама.
Компактан1×2 ФБТ оптички разделникстога може бити прикладан за славину за надгледање, грану{0}}малог броја или апликацију где две путање захтевају различите нивое снаге.
ФБТ перформансе се и даље морају проценити из стварног листа са подацима. Неки производи су оптимизовани за одабране прозоре таласне дужине, док су такође доступни квалификовани широкопојасни дизајни. Није тачно претпоставити да сваки ФБТ разделник има исту осетљивост таласне дужине, температурни опсег или ограничење{2}}броја портова.
ПЛЦ Сплиттер Тецхнологи
ПЛЦ је скраћеница заПланар Лигхтваве Цирцуит. ПЛЦ разделник користи оптичке таласоводе формиране на чипу. Низ улазних влакана и излазни низ влакана су прецизно поравнати са чипом, повезани и заштићени унутар коначног паковања.
Ова структура је погодна за једнаку дистрибуцију снаге на многе излазе. Објављена породица АФЛ ПЛЦ разделника, на пример, специфицира рад на 1260–1650 нм, чак и поделу преко његовог наведеног пропусног опсега, ниског ПДЛ-а и конфигурација које се протежу од 1×4 до 2×32. Ове бројке се односе на ту породицу производа и не треба их третирати као гаранције за сваки ПЛЦ разделник.АФЛ спецификација ПЛЦ разделникатакође наводи да његове наведене вредности губитка{0}}уметања искључују конекторе.
Купци могу прегледати доступнеАсортиман производа ПЛЦ разделникакада се подударају захтеви за број портова, конектор, пигтаил и пакет.

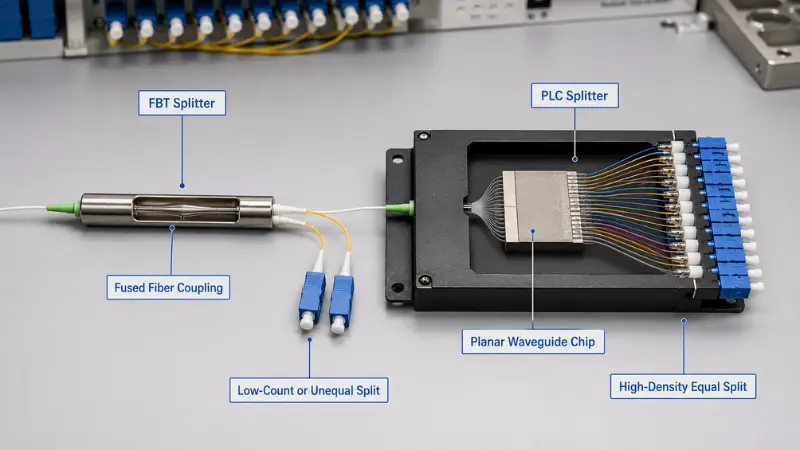

Поређење ФБТ разделника и ПЛЦ разделника
| Фактор поређења | ФБТ Сплиттер | ПЛЦ Сплиттер |
|---|---|---|
| Оптичка структура | Спојена и конусна оптичка влакна | Таласно коло са поравнатим улазним и излазним низовима влакана |
| Типичан подељени узорак | Једнаки или неједнаки | Најчешће једнаке |
| Најјача примена | Мали{0}}број грана и асиметричних славина | Једнака,{0}}дистрибуција велике густине |
| Понашање таласне дужине | У великој мери зависи од изабраног дизајна производа и прозора таласне дужине | Широкопојасни производи су обично доступни за приступне мреже{0}}једног режима |
| Високи излазни број | Може захтевати неколико фузионисаних фаза, повећавајући кумулативни губитак и сложеност монтаже | Погодно за компактне конфигурације великог броја-портова{1}} |
| Уједначеност луке | Специфичан за производ{0} и теже га је контролисати у многим каскадним излазима | Генерално боље одговара контроли униформности на много једнаких излаза |
| Величина пакета | Мали{0}}уређаји могу бити компактни; више фаза може захтевати више простора | Високи излазни бројеви могу бити упаковани у компактне модуле |
| Температурне и еколошке перформансе | Зависи од пакета и квалификације | Зависи од пакета и квалификације |
| Тенденција трошкова | Може бити економично за једноставне дизајне са малим-или неједнаким дизајном | Често пружа бољу вредност као једнак број портова и повећање густине |
| Уобичајена употреба мреже | Надгледање, архитектура додира и изабрана дистрибуција са малим{0}}бројем | ФТТХ, ГПОН, КСГС-ПОН и ОДН{1}}дистрибуција високе густине |
Табела описује тенденције дизајна, а не уговорна ограничења. ПЛЦ разделник ниског-квалитета може да ради лошије од добро-квалификованог ФБТ спојника. Технолошка ознака није замена за комплетну спецификацију и извештај о испитивању.
Оптички параметри који одлучују о перформансама
| Параметар | Шта то значи | Како то упоредити |
|---|---|---|
| Максимални губитак уметања | Највећи дозвољени губитак од улазног до излазног порта | Користите гарантовану максималну вредност и потврдите да ли су конектори укључени. |
| Уједначеност | Разлика у губитку између најбољег и најгорег излазног порта | Користите максималну дозвољену варијацију, а не само просечну излазну снагу. |
| ПДЛ | Варијација губитака узрокована променама у стању поларизације | Упоредите максимални ПДЛ за одређену таласну дужину и температурни опсег. |
| Повратни губитак | Мера оптичке рефлексије која се враћа ка извору | Веће вредности{0}}губитака при поврату генерално указују на нижу рефлексију. |
| Директивност | Изолација између оптичких путања или излазних портова | Проверите гарантовану минималну вредност и применљиве услове испитивања. |
| Губитак{0}}зависан од таласне дужине | Варијација у инсерционом губитку у радном опсегу таласних дужина | Потврдите комплетан радни опсег уместо да проверавате само једну тест таласну дужину. |
| Губитак{0}}зависан од температуре | Промена губитка уметања како се температура компоненте мења | Не мешајте наведени радни опсег са загарантованом оптичком стабилношћу у том опсегу. |
| Губитак конектора | Додатни губитак изазван фабрички-инсталираним конекторима и спајањем на терену | Потврдите да ли је спецификација разделника за гола влакна, пигтаиле или комплетан склоп спојених елемената. |
Губитак уметања заслужује посебну пажњу. Објављена вредност може да описује само голи разделник, док други добављач може укључити фабрички{1}}инсталиране конекторе. Те две вредности се не могу директно поредити.
Полирање конектора такође утиче на рефлексију и компатибилност парења. СЦ/АПЦ је уобичајен у приступним мрежама где је контрола рефлексије важна, али исправан интерфејс мора да одговара опреми, адаптеру и постојећем постројењу. АПЦ и УПЦ крајње стране не би требало да се директно спајају. Овај водич заПолирање ПЦ, УПЦ и АПЦ конектораобјашњава механичке разлике и разлике{0}}повратних губитака.

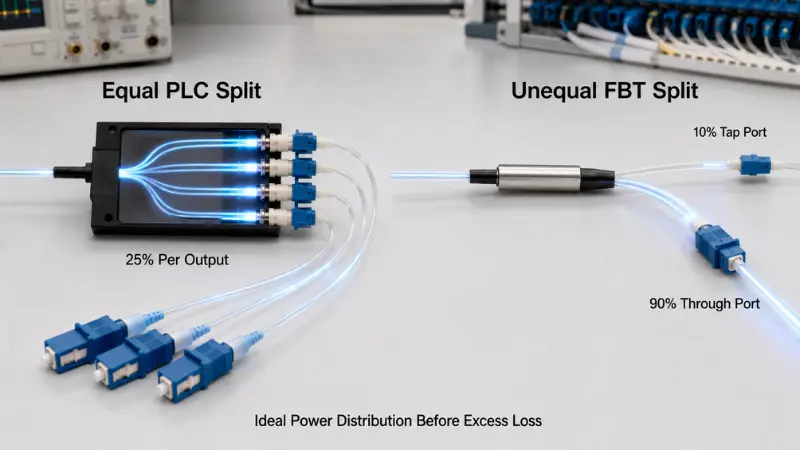

Како однос поделе утиче на оптички губитак?
Чак и идеалан пасивни разделник мора да подели доступну снагу. За једнак разделник 1×Н, теоретски губитак цепања је:
Идеалан губитак при цепљењу=10 × лог10(Н)
| Једнака подела | Приближни идеални губитак |
|---|---|
| 1×2 | 3,0 дБ |
| 1×4 | 6,0 дБ |
| 1×8 | 9,0 дБ |
| 1×16 | 12,0 дБ |
| 1×32 | 15,1 дБ |
| 1×64 | 18,1 дБ |
Ово су математички минимуми. Стварни максимални губитак уметања је већи јер произведени уређај уноси вишак губитака, прелазни губитак и, где је применљиво, губитак конектора.
Репрезентативне опције производа укључују а1×2 ПЛЦ разделник, 1×8 ПЛЦ разделник, 1×16 ПЛЦ разделник, 1×32 ПЛЦ разделники1×64 ПЛЦ разделник. Њихова стварна ограничења морају се узети из одговарајуће одобрене спецификације, а не из горње теоријске табеле.
Неједнак ФБТ Сплит губитак
За неједнаку грану која прима разломакpулазне снаге, идеални губитак гране је:
Идеалан губитак гране=−10 × лог10(п)
За теоријску поделу 10/90:
- Грана од 10% има идеалан губитак од 10,0 дБ.
- Грана од 90% има идеалан губитак од приближно 0,46 дБ.
Стварни губитак уметања на обе путање ће бити већи јер спојница има вишак губитака и дозвољену толеранцију{0}}односа спајања. Спецификација набавке би стога требало да идентификује прикључак за славину, кроз порт, толеранцију спојнице и максимални губитак за сваку путању.
Ова разлика је разлог зашто ФБТ остаје релевантан у дугим или разгранатим изгледима приступа. Детаљнија расправа о апликацији доступна је у овом водичу занеуравнотежена подела за руралне ФТТХ пројекте.

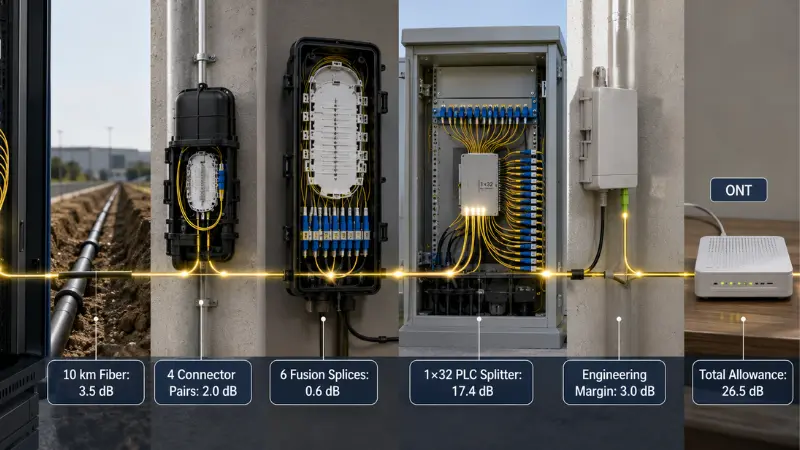

Пример за рад: Оптички буџет 1×32 ПЛЦ-а
Следи илустративни прорачун, а не универзални ПОН дизајн. Свака вредност мора бити замењена стварном спецификацијом кабла, компоненти и опреме за пројекат.
| Лосс Итем | Пример Претпоставке | Израчунати додатак |
|---|---|---|
| Слабљење влакана | 10 км × 0,35 дБ/км | 3,5 дБ |
| Повезани парови конектора | 4 × 0,5 дБ | 2,0 дБ |
| Фусион спојеви | 6 × 0,1 дБ | 0,6 дБ |
| 1×32 ПЛЦ разделник | Максимално 17,4 дБ, на основу једне објављене породице производа са голим-разделницима | 17,4 дБ |
| Инжењеринг и маргина старења | Претпоставка пројекта | 3,0 дБ |
| Укупна накнада за пут | 26,5 дБ |
Број разделника од 17,4 дБ долази из једног АФЛ ПЛЦ листа са подацима и експлицитно искључује конекторе. Укључен је само да би се демонстрирао метод израчунавања.
Ако изабрана комбинација ОЛТ и ОНТ обезбеђује верификовани оптички буџет од 29 дБ под применљивим радним условима, овај пример оставља 2,5 дБ након наведеног инжењерског додатка. Ако је буџет опреме мањи, пут је дужи или се додају додатне везе, дизајн може пропасти.
За правилан прорачун треба користити:
- Максимални губитак компоненте уместо типичног губитка
- Најдужа планирана оптичка путања
- Најгори излазни порт разделника
- Тачно слабљење влакана у зависности од таласне дужине{0}
- Сви конектори, адаптери и тачке спајања
- Стварна ОЛТ и ОНТ оптичка класа
- Договорена маргина за инжењеринг и старење
Централизовано против каскадног раздвајања
| Архитектура | Предности | Ризици и размене{0}} |
|---|---|---|
| Централизовано раздвајање | Једна главна фаза раздвајања, једноставније рачуноводство губитака, лакше управљање портом и мање пасивних фаза | Може захтевати више дистрибутивних влакана и пажљиво постављање локације централног разделника |
| Каскадно раздвајање | Може поставити мање подељене степенице ближе групама претплатника и подржати распореде дистрибуиране мреже | Додаје степене разделника, тачке повезивања, кумулативни вишак губитака и сложеност решавања проблема |
Разделник 1×4 праћен разделником 1×8 ствара укупан сплит 1×32, али губитак путање није ограничен на 15,1 дБ идеалну поделу 1×32. Дизајн мора додати наведени губитак уметања за оба степена разделника, заједно са прикључцима и спојевима између њих.
ЦоммСцопе документује ПЛЦ модуле са малим{0}}бројем у дистрибуираним подељеним архитектурама где је други степен разделника инсталиран даље у спољашњу постројење. Ово показује да се ПЛЦ производи са малим{2}}бројем такође могу користити у каскадним дизајнима; архитектуру не треба закључивати само из назива технологије.
Када је ФБТ разделник бољи?
ФБТ треба прво проценити када је потребна дистрибуција снаге неједнака. Праћење славина, организоване сеоске филијале и везе са намерно различитим буџетима филијала јачи су разлози да се изабере ФБТ него једноставно упоређивање његове набавне цене са ПЛЦ-ом.
ФБТ такође може да буде прикладан за ниско{0}}раздељивање на јасно дефинисаној таласној дужини, посебно када пројекат не захтева широку компатибилност са више{1}}таласних дужина или будућу миграцију кроз исту пасивну путању.
Пре одобрења, проверите:
- Дизајниран прозор таласне дужине
- Однос спреге и толеранција односа
- Максимални губитак уметања за сваки излаз
- Повратни губитак и усмереност
- Перформансе које зависе од{0} температуре
- Паковање, заштита влакана и тип конектора
Не одбијајте сваки ФБТ уређај јер користи технологију са спојем. Квалификовани широкопојасни ФБТ производи постоје, а њихов учинак треба проценити на основу специфичног листа података и доказа о поузданости. Насупрот томе, немојте користити ФБТ производ са уским-прозорима у мрежи чији будући захтеви за таласну дужину нису дефинисани.
Када се ПЛЦ разделник боље уклапа
ПЛЦ је генерално практичнији избор када пројекат захтева много једнаких излаза, компактно паковање и контролисану униформност портова-до-портова. Ови услови су уобичајени у ФТТХ дистрибуцији користећи 1×8, 1×16, 1×32 и 1×64 конфигурације.
ПЛЦ је такође јачи кандидат када иста пасивна инфраструктура мора да подржава неколико приступних{0}}планова таласних дужина мреже. Захтеви физичког-слоја за ГПОН и КСГС-ПОН су дефинисани у применљивимИТУ-Т Г.984.2 ГПОН препорукаиИТУ-Т Г.9807.1 КСГС-ПОН препорука. Дизајнери би требало да користе тренутне спецификације опреме и применљиве препоруке уместо да претпостављају да свака мрежа користи исти план таласне дужине или оптички буџет.
ПЛЦ није аутоматски производ на отвореном. Челична цев, АБС модул или касета и даље морају бити заштићени унутар кућишта које одговара инсталацији. Поузданост зависи од комплетне монтаже, укључујући пигтаилс, растерећење напрезања, конекторе, адаптере, заптивање и еколошку квалификацију.
Седам-процес избора разделника
- Дефинишите дистрибуцију енергије:Наведите једнаке или неједнаке излазе, број улаза, број излаза и све потребне прикључке или портове.
- Наведите све тренутне и планиране таласне дужине:Укључите узводно, низводно, преклапање и захтеве за миграцију.
- Изаберите подељену архитектуру:Упоредите централизоване и каскадне дизајне, не само коначни број претплатника.
- Израчунајте најгори{0}}оптички буџет:Користите максималне губитке, најдужу руту и најслабији излаз разделника.
- Дефинишите окружење инсталације:Наведите употребу у затвореном или на отвореном, опсег температуре, влажност, затвореност, руковање и очекивани век трајања{0}}.
- Изаберите пакет и конектор:Ускладите модул са лежиштем за спајање, прикључном кутијом, ормарићем, ОДФ-ом или сталком.
- Прегледајте документацију о квалитету:Затражите гарантоване спецификације, таласне дужине испитивања, серијализоване извештаје и применљиве доказе о квалификацији.
За пројекте који укључују разделнике, адаптере, пигтаиле, прикључне кутије и каблове за повезивање у истом броју материјала,Водич за набавку пасивних компоненти ФТТХпружа шири оквир куповине.
Избор пакета и конектора
| Врста пакета | Типична инсталација | Главна корист | Главно разматрање |
|---|---|---|---|
| Гола влакна | Интегрисани модул, заштићено лежиште за спајање или прилагођени склоп | Најмањи отисак | Захтева контролисано руковање и потпуну спољну заштиту |
| Челична цев или без блока | Посуда за спајање, затварач или компактна разводна кутија | Побољшана механичка заштита са компактном формом | Усмеравање влакана и радијус савијања остају критични |
| АБС модул | Зидна кутија, орман или заштићено спољно разводно кућиште | Обложени пигтаилови и јача заштита компоненти | Користи више простора него уређај са голим или челичним{0}}цевима |
| ЛГКС или укључите{0}}касету | Модуларни орман, ОДФ или разводни оквир | Брза замена, јасна идентификација порта и плуг{0}}анд-инсталација | Захтева компатибилне димензије шасије и распоред адаптера |
| Рацк{0}}разделник | Централна канцеларија, просторија за опрему или -реклама велике густине | Организован предњи приступ и велики капацитет лука | Заузима простор у рек-у и додаје адаптерске везе |
Овај преглед одТипови ПЛЦ разделникаможе помоћи да се оптичка компонента усклади са њеним кућиштем. Разделник намењен за дистрибуцију приступа на зиду{1}} такође може бити интегрисан у одговарајуће кућиште као што јеРазводна кутија са 24 језгра, под условом да капацитет лежишта, број адаптера, усмеравање каблова и захтеви за заптивање одговарају пројекту.
Повезани разделници смањују рад на{0}}спајању на терену и поједностављују замену, али сваки спојени пар додаје губитак и захтева-преглед са стране. Незавршени пигтаилови могу да смање тачке адаптера, али захтевају опрему за спајање-за спајање, обучене инсталатере и заштићено складиште за спајање.
Како упоредити листове са подацима о добављачима?
| Ставка за захтев | Шта добављач треба да изјави | Ризик ако недостаје |
|---|---|---|
| Конфигурација | 1×Н или 2×Н, једнак или неједнак однос, идентификација порта | Испоручени уређај можда не одговара мрежној архитектури. |
| Радна таласна дужина | Комплетан гарантовани опсег таласних дужина | Губитак може бити прихватљив на једној таласној дужини, али не и преко захтеваног опсега услуге. |
| Губитак уметања | Максимални губитак за сваку конфигурацију и да ли су конектори укључени | Понуде добављача се не могу поредити на истој основи. |
| Уједначеност | Максимална варијација губитка порта-до-порта | Једна филијала претплатника може имати знатно мању маржу од осталих. |
| ПДЛ | Максимална вредност и услови испитивања | Варијације учинка могу да се крију иза просечне цифре губитка{0}}уметања. |
| Повратни губитак и усмереност | Гарантоване минималне вредности | Перформансе рефлексије и изолације порта остају непознате. |
| Перформансе температуре | Радни опсег и дозвољена оптичка промена у том опсегу | Широка ознака температуре можда неће представљати стабилне оптичке перформансе. |
| Паковање и влакна | Димензије, тип влакна, премаз, јакна, дужина пигтаил-а и захтеви за савијањем | Уређај можда неће одговарати предвиђеном лежишту, кутији или сталку. |
| Спецификација конектора | Тип конектора, полирање, квалитета и да ли тестирање укључује конектор | Током инсталације може доћи до неочекиваног губитка или проблема са компатибилношћу. |
| Извештај о тестирању | Тест таласне дужине, резултати појединачних портова, серијски број и датум тестирања | Испоручени производ се не може пратити до пријављених мерења. |
ГР-1209 и ГР-1221 Захтеви
ГР-1209 и ГР-1221 се обично помињу заједно када добављачи расправљају о квалификацији пасивних оптичких компоненти и дугорочном осигурању поузданости. Тврдња као што је „сагласна са Телцордиа“ треба да идентификује:
- Применљиви стандард и питање
- Тестирана конфигурација производа
- Лабораторија за испитивање
- Обим теста и применљиви делови
- Да ли се резултат односи на голу компоненту или комплетан спојни склоп
Долазна инспекција и тестирање
- Потврдите идентитет производа:Проверите технологију, конфигурацију, однос, таласну дужину, влакно, дужину пигтаил-а, полирање конектора, серијски број и етикету.
- Прегледајте паковање и влакна:Потражите згњечене цеви, лабаво растерећење затезања, оштре кривине, оштећене омоте, изложена влакна или нетачну нумерацију портова.
- Прегледајте и очистите крајње стране конектора:Не прикључујте контаминирани раздјелник на тест сет или мрежу под напоном.
- Поставите референцу и измерите сваки излаз:Користите стабилан извор и калибрисани мерач оптичке снаге на наведеним тест таласним дужинама. Забележите губитак сваког порта и израчунајте униформност на основу најбољих и најгорих резултата.
- Упоредите резултате са уговорним ограничењима:Не користите генеричку интернет табелу као стандард за пролаз или пад.
- Задржите евиденцију која се може пратити:Сачувајте налог за куповину, серију, серијски број, тест таласну дужину, идентификацију опреме за тестирање, оператера и датум инспекције.
Нормална провера пријема помоћу мерача извора и снаге може да потврди губитак уметања и униформност. Независни ПДЛ, поврат-губитак или провера животне средине могу захтевати наменску опрему, квалификовану лабораторију или евиденцију о квалификацијама добављача.
Пет уобичајених грешака при избору
- Бирање само по јединичној цени:Јефтинија гола компонента може захтевати више спајања на терену, простора у кућишту, рада и решавања проблема.
- Упоређивање типичног губитка са максималним губитком:Типична вредност описује очекивани учинак; максимална вредност дефинише уговорно ограничење. Они нису заменљиви.
- Игнорисање укључивања конектора:Спецификација голог разделника се не може директно поредити са модулом са конектором осим ако су границе мерења исте.
- Под претпоставком да је сваки ПЛЦ разделник супериорнији:Квалитет чипа,{0}}поравнање низа влакана, паковање, конектори и тестирање одређују готов резултат.
- Заборављајући будуће таласне дужине и промене архитектуре:Разделник који ради за тренутну услугу може ограничити каснију миграцију или преклапање ПОН-а.
Шаблон спецификације РФК
Следећи блок се може прилагодити за упит добављача:
Потребна технологија: ФБТ / ПЛЦ / препорука добављача
Конфигурација улаза и излаза: 1×__ / 2×__
Подели образац: једнако / неједнако __% / __%
Радни опсег таласних дужина: __
Максимални губитак уметања: __ дБ, конектори укључени / искључени
Максимална униформност: __ дБ
Максимални ПДЛ: __ дБ
Минимални повратни губитак: __ дБ
Минимална усмереност: __ дБ
Тип и димензије паковања: __
Тип влакна и дужина пигтаил-а: __
Тип конектора и полирање: __
Радна температура и температура складиштења: __
Окружење за инсталацију: унутрашње / спољашње кућиште / затварање / сталак
Потребан извештај о испитивању: појединачно / серија
Потребни докази о поузданости или квалификацији: __
Обавезно означавање и праћење серијског{0}}броја: __
Често постављана питања
П: Шта је боље, ФБТ или ПЛЦ?
О: ФБТ је обично боља полазна тачка за мали{0}}број или неједнаку дистрибуцију енергије. ПЛЦ је генерално боља почетна тачка за једнаку,-поделу велике густине у широком наведеном опсегу таласних дужина. Коначан одговор зависи од гарантоване спецификације производа и комплетног оптичког буџета.
П: Да ли је ПЛЦ увек мањи губитак од ФБТ-а?
О: Не. Неизбежни теоретски губитак је одређен начином на који је оптичка снага подељена. ПЛЦ обично нуди већу униформност и ефикасност паковања за много једнаких излаза, али стварни губитак уметања мора да се упореди коришћењем максималних вредности под истим условима испитивања.
П: Да ли 1×32 Сплиттер додаје само 15,1 ДБ?
О: Не. Приближно 15,1 дБ је идеалан математички губитак снаге поделе између 32 излаза. Стварни разделник додаје вишак губитака, а комплетна путања такође може укључивати конекторе, адаптере, спојеве, слабљење влакана и инжењерску маргину.
П: Да ли се ФБТ разделници могу користити у ПОН мрежама?
О: Могу се користити када њихов однос поделе, опсег таласних дужина, губитак уметања, перформансе животне средине и архитектура одговарају мрежи. ПЛЦ је чешћи за велики-број једнаког ФТТХ дељења, али ФБТ може да опслужује мали-број или асиметричне гране.
П: Могу ли ПЛЦ раздјелници бити каскадни?
О: Да. ПЛЦ разделници се могу користити у централизованим или каскадним распоредима. Сваки степен мора бити посебно укључен у оптички буџет, а додатне тачке прикључка треба узети у обзир у одржавању и изолацији квара.
П: Да ли треба да изаберем разделник са конекторима или за спајање{0}}спреман?
О: Изаберите модул са конекторима када су брза инсталација, замена и приступ портовима приоритет. Изаберите уређај који је{1}}спреман за спајање када је важније смањење тачака адаптера и интегрисање разделника у заштићено лежиште за спајање.
Закључак
Одлука ФБТ разделника у односу на ПЛЦ разделник почиње са потребном дистрибуцијом снаге. Неједнак додир за праћење или једноставна грана са малим-бројем често указује на ФБТ. Подједнака ФТТХ дистрибуција-велике густине, компатибилност са широким таласним дужинама и контролисана униформност порта генерално указују на ПЛЦ.
Избор технологије је само први корак. Поуздана одлука такође захтева максимални губитак уметања, униформност, покривеност таласном дужином, ограничења околине, пакет, конектор, документацију за тестирање и комплетан оптички буџет у најгорем{1}}облику.
Обезбеђивање ових захтева у РФК смањује двосмисленост понуде и подржава поузданији дизајн мреже. Купци пројекта могудостави спецификацију сплитера на технички преглед и преглед понудекада се дефинишу потребни однос, пакет, конектор и радни услови.
