Оклопни оптички кабл је само обично влакно са металним слојем -челика или алуминијума- омотаним око језгра. Спречава ствари да згњече, жваћу или на други начин униште ваш кабл. Центри података, кампуси, фабрике, свуда где пут постаје тежак.
Ако већ знате основе и само треба да изаберете прави тип, прескочите доле на табелу поређења. Иначе, ево како су ови каблови састављени и где сваки тип има смисла.

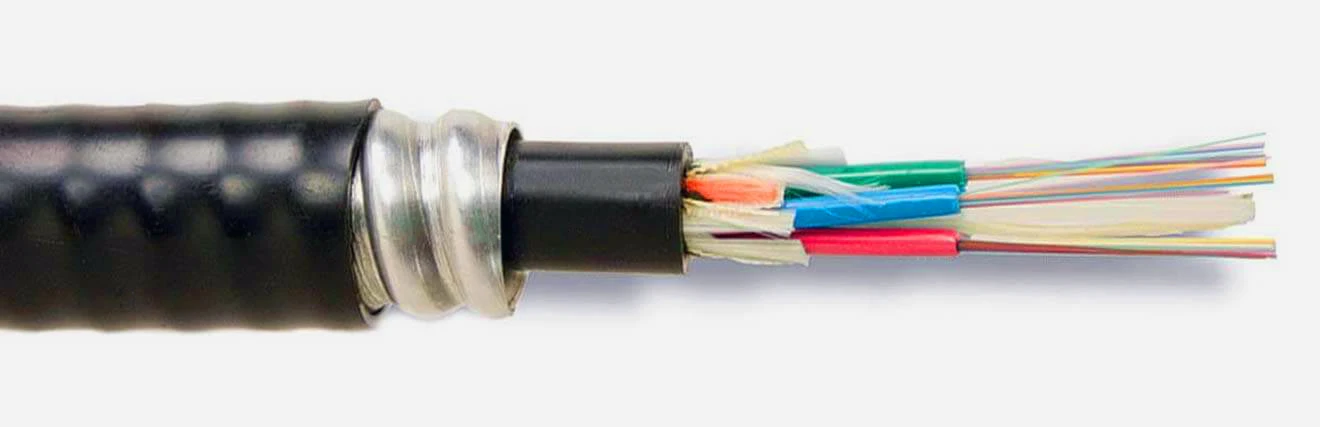

Како је конструисан оклопни кабл
Почните споља и радите унутра. Спољни омотач је полиетилен за спољни кабл, ПВЦ или ЛСЗХ за унутрашњи. Испод тога се налази слој арамидног предива за затезну чврстоћу током повлачења. Затим оклоп. Унутар оклопа, влакна живе у чврстим-пуферским цевима или лабавим цевима у зависности од примене.
Већина тога је идентична било ком другом каблу са влакнима. Део који људи обично прећуткују је однос између типа оклопа и конструкције бафера, јер утиче на то како ћете заиста прекинути кабл на лицу места. Оклопни каблови за затворене просторе користе чврста-баферована влакна од 900 µм по жици-која можете да ставитеконекториправо на њих и потпуно прескочите фуркацију, што је лепо. Оклопни каблови за спољашњу употребу иду са лабавом-конструкцијом цеви, влакнима која лебде у гелу или сувом-блок материјалу унутар већих цеви. То много боље подноси температурне промене (обично сте оцењени на -40 степени), али морате да се извучете пре него што повежете, а то је додатни корак који нико не воли да ради на терену у 7 ујутро.
Без обзира да ли трчитеједан-режим или вишемодније потпуно одвојено питање од оклопа. Једноструки-режим за растојање и пропусни опсег, мултимод за краће везе. Оклоп не додирује оптичке перформансе.
Алуминијумска блокада наспрам валовитог челика: који тип оклопа вам је потребан?
| Феатуре | Преплетени алуминијумски оклоп (АИА) | Оклоп од валовите челичне траке |
|---|---|---|
| Како се прави | Алуминијумске траке намотане спирално, преклапају се | Обложена челична трака пресавијена у запечаћену цев |
| Отпор на дробљење | Умерено. Пешачки саобраћај, наслагане кутије, повремено повлачење мердевина | Високо. Директно сахрањивање, зоне тешке опреме |
| Заштита од глодара | Делимичне{0}}разлике између омотача могу да се искористе | Ефективно. Континуирана цев, без улазних тачака |
| Тежина | Отприлике половина тежине по метру челичне траке | Теже. Кабл од 24 влакна иде отприлике 2к више од алуминијумске верзије |
| Флексибилност | Лако пролази кроз носаче каблова и око углова | Тврђи, већи минимални радијус савијања |
| Оцене пожара | Рисер (ОФЦР), Пленум (ОФНП), ЛСЗХ | Само на отвореном, у већини случајева |
| Где иде | Дата центри, стубови, отворени плафони, унутрашње стазе у кампусу | Директно сахрањивање, канали, индустријска спољашња, оштра окружења |
За рад у затвореном простору у Северној Америци доминира алуминијумска блокада. Дата центри, болнички ИТ ормари, владине зграде, универзитетски стубови-свуда је. Завојни омотач даје каблу довољно савитљивости да се провуче кроз носаче и Ј-куке без претварања сваке кривине у рвачки меч.
Ево ствари о којима се не говори довољно: алуминијумска блокада може да елиминише цев на великом броју вожњи у затвореном простору. Уместо уобичајеног -корака-инсталирања цевовода, а затим повлачења кабла-, само провуците оклопни кабл дуж носача мердевина или директно кроз отворени плафон. У згради са 30 или 40 вожњи, то су слободни дани, а не сати. Такође носи оцене пленума и успона, што је важно јер велики број ових канала на крају пролази кроз ваздушне{8}}просторе.
Али алуминијумска блокада није заиста{0}}отпорна на глодаре. Морамо да будемо јасни око тога. Завојни омотачи се преклапају, али постоји довољно размака који ће одлучна веверица или пацов прожвакати. Видео сам последице. Ако сајт има документовану историју глодара, немојте ни размишљати о томе-идите право на валовити челик.
Валовита челична трака формира запечаћену цев са нултим празнинама. То је оно што желите за директне-сахране, инсталације канала између зграда и индустријских локација-рафинерије, руднике, производне подове-где имате посла са хемикалијама, вибрацијама и виљушкарима. Кабл је тежак и крут, што га чини муком за уско постављање у затвореном простору, али под земљом или у кориту за каблове, што уопште није важно. Ребра вам такође даје пристојну баријеру за влагу, што је део зашто ради за сахрањивање чак и на влажном тлу без потребе за посебним унутрашњим каналом.
За заиста екстремне ствари -слетања на подморнице, преласке река{1}}постоје специјализовани оклоп од челичне жице и варијанте оклопа од плетене жице направљене за много већа затезна оптерећења него што оклоп траке може да издржи. Али то је другачији разговор.
Унутрашњи, спољашњи и унутрашњи/спољни кабл
Оклопни кабл за затворене просторе: чврста-тампон влакна, преплетени алуминијумски оклоп, ватроотпорна{1}}кошула. Напољу: лабава-цевна влакна, валовити челик,{4}} једињења која блокирају воду. Довољно једноставно.
Онај који се све више појављује на пројектима у кампусу је блиндирани кабл{0}}за затворене/спољашње услове. Нагласак је да провучете један кабл од спољашњег улаза канала, кроз продор у зграду, уз успон, у телеком собу-без спајања на улазној тачки зграде. То је једно кућиште за спајање мање по прелазу, плус сав труд иза тога. За кампус са 10 или 15 зграда, брзо се сабира. Ови каблови обично комбинују лабава-цеваста влакна са ЛСЗХ или узлазним омотачем и алуминијумским оклопом.
Зашто се мучити са додатним трошковима?
Оклопни кабл иде 20 до 40 процената више од еквивалентног неоклопног кабла, тако да вам је потребан разлог.
Глодари. То је разлог, а није ни близу. Једно прожимање-у неоклопном кампусу значи окретање камиона за хитне случајеве, технику спајања, нови хардвер и колико год сати или дана застоја док чекате да се све то споји. Тај појединачни рачун за поправку скоро увек премашује оно што бисте потрошили на надоградњу целе кабловске трасе на оклопну. Дакле објекти који су једном прошли кроз то? Они уписују оклопни кабл у сваку спецификацију у будућности. Универзитетски кампуси, приградски канцеларијски паркови, било шта што се граничи са отвореним земљиштем где су активне веверице, гофови или пацови. Валовити челик за потврђене путеве глодара. Алуминијумска блокада где су глодари могући, али се још нису доказали.
Други разлог: велики{0}}промет у затвореном простору. Плафони складишта, фабрички мезанини, малопродаја-позади-куће. Алуминијумска блокада га покрива.
Треће: директно сахрањивање. Једноставно не можете ставити голи кабл у земљу и очекивати да ће преживети.
Раскид: Пре-Раскинут или Поље{1}}Раскинут
Пре-претерминисани оклопни каблови се испоручују са конекторима који су већ на-ЛЦ и СЦ запатцх каблови, МПО/МТП за гепеке. Фабрички завршетак конзистентно погађа губитак уметања испод 0,2 дБ, и срећно ако се подударате са тим на терену када се такође борите са оклопном траком. Ако су ваша трчања планирана и измерена, потез је унапред{3}}окончан.
Завршетак поља има смисла када не можете да одредите тачне дужине. Копање ровова на отвореном, реконструкција зграда, било шта где би се рута могла померити када заиста будете на лицу места. Пожелећете ротациони скидач каблова за оклоп. И запамтите-метални оклоп значи спајање и уземљење према члану 770 НЕЦ-а. То је додатни корак који не постоји код неоклопљеног кабла, и инспектори ће га апсолутно проверити.
Одабир кабла за одређене послове
Укрштање центра података-укљученоОМ3 или ОМ4 мултимод: -претерминирани алуминијумски блокови. Брзо се инсталира, чисте оптичке бројеве одмах из кутије.
Окосница кампуса између зграда: ребрасти челик на отвореном са једноструким-опуштеним-влакном пуњеним гелом. И молим вас, наведите више влакана него што мислите да вам је потребно. Повлачење другог кабла за три године кошта много више од додавања нити у првобитни ред. Видели смо пројекте где је удвостручење броја додало можда 15 процената на цену каблова, али би уштедело читаву другу инсталацију на путу. На другом крају, завршите на патцх панелу и повежите се на опрему сасимплекс или дуплекс каблови.
Покреће се на отвореном у затвореном без добре тачке спајања: затворени/спољни{0}}оклопљени кабл. Један кабл, без прелазног споја, чиста БОМ.
Применљиви стандарди
ИЕЦ 60794 покрива механичка и еколошка испитивања. ИТУ-Т Г.652 дефинише спецификације једног-модног влакна. За каблирање комерцијалних зграда у Северној Америци, тражите АНСИ/ТИА-568.3-Д. ГР-20-ЦОРЕ (Телцордиа) се бави поузданошћу ван постројења. Оцене противпожарне безбедности потпадају под УЛ 1666 и НФПА 262. Погрешите оцену пожара за стазу – подизач, пленум, општу намену – и све то покидате. Нико не жели тај разговор са менаџером пројекта.
Неколико напомена о инсталацији
Радијус савијања на оклопном каблу је 10 до 20 пута већи од спољашњег пречника. Ако прођете преко тога, превијте влакно-трајно. Увек залепите и брушите метални оклоп на оба краја према НЕЦ 770.
Када скидате оклоп за завршетак на терену, оставите око 10 до 12 инча оклопа-слободног репа за приступ баферу. И полако са ротационом дубином за скидање. Уклоните тампон премаз од 900 µм испод и имате проблем који се неће појавити до тестирања-или још горе, шест месеци касније као повремено.
Још једна ствар коју људи заборављају: ако вучете оклопљени кабл кроз постојећи вод, проверите пуњење. Повећани спољни пречник значи да цев који удобно пристаје неоклопљеном каблу може бити превише чврст за блиндирану верзију. Прво измерите.
Често постављана питања
П: Која је разлика између оклопног и неоклопног кабла са влакнима?
О: Оклопни кабл има метални слој (алуминијум или челик) између омотача и језгра влакана за отпорност на гњечење и заштиту од глодара. Неоклопни не. Плаћате га у тежини, цени и радијусу савијања. Ако рута не излаже влакна физичком ризику, неоклопно ради добро и кошта мање.
П: Може ли се оклопни кабл од влакана директно закопати?
О: Само ако је специјално оцењен за директно сахрањивање-то значи оклоп од валовите челичне траке са конструкцијом цеви која-блокира воду-. Гел или сува{4}} трака изнутра спречавају премештање влаге ако камен или корен временом пробуши омотач. Алуминијумска блокада није оцењена-укопно. Већина локалних кодова захтева дубину од 18 до 24 инча.
П: Да ли је оклопном каблу са влакнима потребно уземљење?
О: Да. Члан 770 НЕЦ-а захтева да спојите метални оклоп на систем електрода за уземљење зграде на оба краја.
П: Да ли је оклопни кабл са влакнима{0}}доказ за глодаре?
О: Валовити челик је ефективно-континуирана запечаћена цев не даје глодарима одакле да почну. Алуминијумска блокада није, због размака између спиралних омотача. То ће обесхрабрити случајно гризење, али неће издржати против мотивисане животиње. За руте са познатим прометом глодара, увек идите од валовитог челика.
П: Који конектори раде са оклопљеним каблом од влакана?
О: Све исте-ЛЦ, СЦ, СТ, МПО/МТП. Оклоп не мења ваш избор конектора. То само чини процес окончања сложенијим јер морате да скинете оклоп пре него што стигнете до цеви пуфера влакана.
