ПЦ, УПЦ и АПЦ се односе на три стила полирања примењена на предњу страну феруле унутар конектора за оптичко влакно. Полирање одређује колико светлости се рефлектује назад ка извору на свакој вези - параметар који се назива повратни губитак. Овај чланак описује како се три типа разликују, како их идентификовати на терену и који од њих навести за дату апликацију.
Три пољска типа, једна еволуција
Сва три типа полирања конектора решавају исти основни проблем: када се две крајње стране влакана сретну унутар конектора, сваки ваздушни размак између њих узрокује да се светлост рефлектује уназад. Та рефлектована енергија - која се зове повратна рефлексија или оптички повратни губитак (ОРЛ) - путује ка ласерском извору и може да погорша квалитет сигнала, повећа стопе грешке у битовима или дестабилизује аналогне системе. Разлика између ПЦ-а, УПЦ-а и АПЦ-а је колико агресивно сваки дизајн напада тај ваздушни јаз.
Оригинални равни{0}}полирани конектор из 1970-их оставио је довољно широк размак да одбије отприлике 4% светлости назад у систем (-14 дБ повратни губитак). То је била полазна тачка. Три врсте лака које су уследиле затегнуле су контакт на другачији начин:
ПЦ (физички контакт)заменио је равну површину благо конвексном куполом 1980-их. Закривљеност је концентрисала притисак на језгро влакна, приморавајући две стаклене површине у директан контакт. Повратни губитак је побољшан на око -40 дБ. ПЦ је постао подразумевано укљученрани типови СЦ, ФЦ и СТ конектора, али велики радијус куполе је и даље остављао широку контактну мрљу која је толерисала несавршености. И даље ћете наћи полирање рачунара на застарелој телеком опреми - која ради, али је најслабији од три и ретко се наводи за нове верзије.
УПЦ (ултра физички контакт)није нови дизајн већ бољи процес полирања примењен на исту куполу. Продужени циклус полирања производи финију завршну обраду површине и мањи радијус закривљености, што прецизније притиска језгре влакана. Повратни губитак достиже -50 дБ или боље - десетоструко-боље у односу на ПЦ. Ово је радни коњ. Плавог телаЛЦ УПЦ једно{0}}модни каблови за повезивањеналазе се у скоро свим дата центрима, пословним регалима и метро ДВДМ полици у производњи данас. Ако нико није другачије навео, шансе су да су ваши конектори УПЦ. Једно упозорење: поновљени циклуси парења могу да огребају куполу и да погоршају повратне губитке током времена, тако да инспекција и чишћење пре сваког повезивања нису опциони -, то је оно што одржава УПЦ перформансе на номиналним спецификацијама.
АПЦ (физички контакт под углом)има суштински другачији приступ. Уместо окомите куполе, крајња страна феруле је полирана под углом од 8- степени. Рефлектована светлост више не путује низ језгро -, већ излази у омотач влакана и распршује се. Нема ефекта огледала. Повратни губитак достиже -60 дБ или боље, што је 0,0001% рефлектоване снаге. АПЦ заслужује дубљи поглед јер се понаша довољно различито од ПЦ-а и УПЦ-а да гарантује сопствени скуп правила – покривено у следећем одељку.
| Полисх Типе | Геометрија крајњег лица | Типични повратни губитак | Рефлецтед Повер | Инсертион Лосс | Статус |
|---|---|---|---|---|---|
| Стан (наслеђе) | Стан | -14 дБ | ~4% | ~0,3 дБ | Застарело |
| ПЦ | Конвексна купола, великог радијуса | -40 дБ | ~0.01% | ~0,3 дБ | Наслеђе, ретко у новим инсталацијама |
| УПЦ | Конвексна купола, уског радијуса | -50 дБ | ~0.001% | ~0,2 дБ | Индустријски стандард за дигиталне везе |
| АПЦ | Површина под углом од 8 степени | -60 дБ+ | ~0.0001% | ~0,2 дБ | Потребно за ПОН, РФ, аналогни |
Децибели су логаритамски, тако да су празнине у овој табели много шире него што изгледају. Скок са -40 дБ (ПЦ) на -60 дБ (АПЦ) није „50% бољи“ – то је 100к смањење рефлектоване снаге.
Зашто је АПЦ важнији него што сугеришу бројке
Спецификација од -60 дБ је импресивна на папиру, али права предност АПЦ-а се показује у специфичном сценарију примене који УПЦ лоше подноси: неповезани портови.

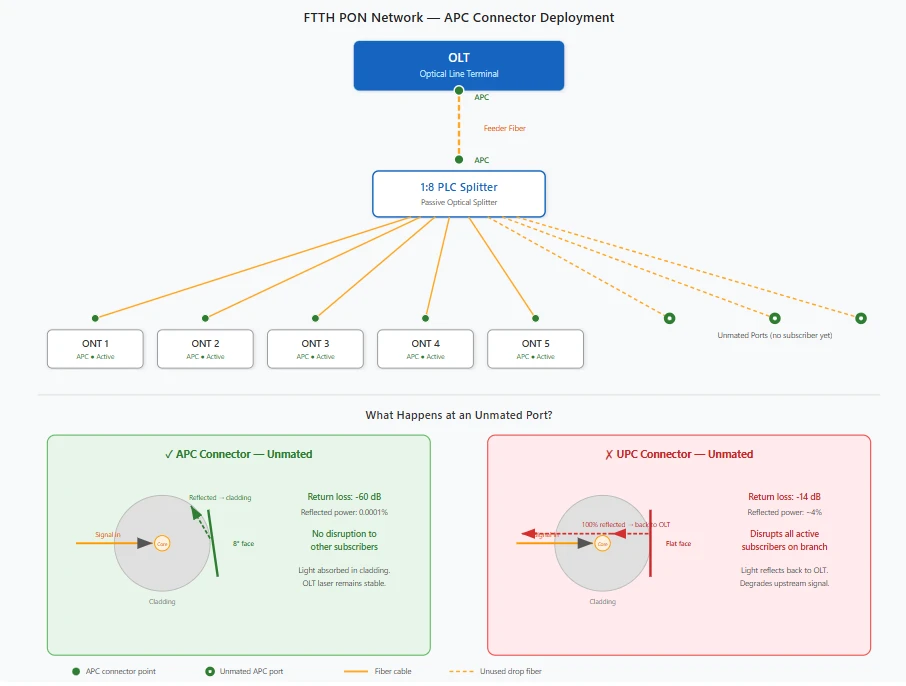

У ФТТХ мрежама које користеПЛЦ оптички раздјелници, портови за претплатнике често остају мрачни током почетног увођења - домови још увек нису повезани. Сваки неповезани УПЦ конектор на том разделнику делује као огледало, одбијајући сву упадну светлост право назад ка терминалу оптичке линије. Помножите то на осам или шеснаест отворених портова и кумулативни повратни одраз може пореметити активне претплатнике који деле исту грану разделника. Код АПЦ-а, неповезани портови нису-проблем. Угаони прстен одбија светлост у облогу без обзира да ли је присутно друго влакно или не. Ово јединствено понашање је разлог зашто ГПОН, КСГС-ПОН и 50Г-ПОН стандарди налажу АПЦ широм оптичке дистрибутивне мреже.
Поред ПОН-а, АПЦ је стандард за ЦАТВ и РФ видео преклапање, дистрибуиране антенске системе, двосмерни ВДМ, оптичке ланце велике-појачане снаге и кохерентну оптику која користи ПАМ4 или 16КАМ модулацију - сваки систем где рефлектована енергија поново-улази у ласерску шупљину која може да оштети.
Једно важно ограничење: АПЦ полирање је само једно{0}}режим. Мултимодни системи (ОМ3, ОМ4, ОМ5) су далеко мање осетљиви на повратну рефлексију и стандардизују се на УПЦ или ПЦ рачунару. Ако ваш пројекат користи вишемодно влакно, АПЦ није применљив.
Како препознати ПЦ, УПЦ и АПЦ конекторе на терену
Погрешна идентификација полирања конектора доводи до неусклађених веза, неисправних веза и оштећених феррула. Ево како да их разликујете користећи четири методе, од најбржих до најпоузданијих.
1. Боја тела конектора
Најбржа провера. Конвенција боја у индустрији је:
| Полисх Типе | Боја једног{0}}режима | Мултимоде Цолор |
|---|---|---|
| ПЦ | Плава (старија опрема) или беж | беж (ОМ1/ОМ2) |
| УПЦ | Плава | аква (ОМ3), магента (ОМ4/ОМ5) |
| АПЦ | Зелена | Н/А (само један{0}}режим) |
Зелена значи АПЦ - увек. Плава значи УПЦ у једном-режиму или ПЦ на старијој опреми. Вишемодни конектори прате боју влакана (акуа, магента, беж). Подударањеоптички адаптерили преграда ће имати исту боју, тако да зелени адаптер прихвата само зелене конекторе.
2. Штампане ознаке
Већина фабрички{0}}завршених патцх каблова ифибер оптички пигтаилсодштампајте тип полирања директно на тело конектора или на омотач кабла близу конектора. Потражите текст попут „ЛЦ/УПЦ“, „СЦ/АПЦ“ или „ФЦ/ПЦ“. Ако на етикети пише само „ЛЦ“ или „СЦ“ без ознаке полирања, скоро је сигурно да произвођачи УПЦ - третирају УПЦ као подразумевани и понекад изостављају ознаку.
3. Завршна страна феруле испод оптичког нишана
Ово је дефинитивна метода идентификације. Под опсегом влакана од 200к или 400к, УПЦ или ПЦ ферула приказује кружно, центрирано језгро влакна са узорком рефлексије који је центриран на језгру - површина је окомита на посматрача. АПЦ феррула изгледа видљиво другачије: образац рефлексије је померен јер угао од 8- степени помера повратну светлост ван центра. Уз мало вежбе, разлика је одмах очигледна. Ако редовно проверавате конекторе, почећете да препознајете крајње стране АПЦ-а на први поглед.
4. Физички осећај током парења
АПЦ конектори са кућиштем са кључем (као СЦ/АПЦ) имају ширину кључа која се разликује од СЦ/УПЦ, што отежава физички уметање у погрешан адаптер. ЛЦ конектори немају овај механички кључ, тако да ЛЦ/АПЦ може бити уметнут у ЛЦ/УПЦ адаптер -, због чега је провера боје и етикете важна пре него што било шта угурате.
Шта се дешава када спојите АПЦ са УПЦ-ом
Ово заслужује сопствени позив јер последице нису теоријске. Када зелени АПЦ конектор уђе у плави УПЦ адаптер - или обрнуто -, крајњи део под углом се сусреће са равном куполом. Две површине додирују се само на танком комаду контакта, стварајући масивни ваздушни зазор преко већине језгра влакана. Губици при убацивању настају знатно изнад 1 дБ. Губитак поврата пада. А притисак ван{8}}осе се бруси у обе површине прстена, остављајући огреботине које се не могу очистити.
Оштећени прстенови се обично не могу поново-полирати - конектор или пигтаил морају да се одсеку и замене. Један неусклађени пар током касног-ноћног периода одржавања може да прерасте у вишесатну -сатну нестанак. Превенција је једноставна: проверите боју, прочитајте етикету, никада не форсирајте везу која је погрешна.
Одабир правог конектора за полирање за вашу апликацију
ПЦ конектори су напустили уобичајену употребу. Ако их ваш објекат и даље користи на застарели телеком опреми, заменаконектори за оптичка влакнасу доступни, али замена на УПЦ током следећег периода одржавања је јефтина надоградња.
УПЦ покрива најшири спектар примена. Пословни ЛАН, интерконекције центара података, метро Етхернет, ДВДМ транспорт - било шта дигитално где буџет повратних губитака дозвољава -50 дБ. Делови су јефтини, екосистем је зрео, а перформансе су доказане.
АПЦ је прави позив када повратна рефлексија покреће перформансе система: ФТТк пасивне оптичке мреже, ЦАТВ/РФ преклапање, ДАС, ВДМ, кохерентна оптика и било која архитектура која пролази кроз оптичке разделнике са потенцијално неповезаним портовима. Премијум цена се креће око 10 до 30 процената у односу на еквивалентне УПЦ делове. За ФТТХ инсталације на терену,СЦ АПЦ брзи конекторидодатно смањите ту цену-по-спуштању тако што ћете елиминисати епоксид и полирати - техничар може да прекине кабл за испуштање за мање од једног минута.
Који год лак да изаберете, никада не мешајте АПЦ са УПЦ на месту парења. Ако мрежа прелази између типова полирања, примопредаја мора да се деси на медијском конвертору, разделнику или ОНУ -, а не преко адаптера.
Чишћење и одржавање
Питајте било ког техничара за влакна шта убија перформансе конектора и одговор је прљавштина. Честица на предњој страни феруле може повећати губитак уметања за преко 1 дБ и повратни губитак олупине. Прегледајте сваку крајњу страну на 200к или 400к са оптичким ниском пре спајања. Прво суво чишћење касета. Ако контаминација преживи, навлажите-а затим-осушите ИПА-ом. Прескочите компримовани ваздух - он гура честице у врх феруле уместо да их чисти.
УПЦ конектори се брже деградирају у поновљеним циклусима парења него АПЦ, тако да ако УПЦ веза покаже пузајући губитак током рутинског тестирања, узрок може бити истрошен прстен. АПЦ ферруле боље издржавају циклусе поновног повезивања, али и даље захтевају исту дисциплину чишћења-пре{2}}придруживања. За ПОН везе засноване на АПЦ{4}}и, додајте мерење повратног губитка на своју контролну листу - само мерач снаге неће ухватити конектор са лошим перформансама полирања под углом.
Где иде технологија конектора
50Г-ПОН и кохерентна оптика у метро/приступним мрежама додатно пооштравају-толеранције рефлексије. АПЦ је све више подразумевани за било коју-брзину у једном{5}} моду везе користећи напредну модулацију. Аутоматско полирање и интерферометријска инспекција затворили су јаз између АПЦ-а и УПЦ-а -. Оно што остаје је предност повратног губитка, а то је физика: угао од 8 степени је структурна ивица која не може да се понови.
Закључак: УПЦ за дигитално, АПЦ за све што је{0}}осетљиво на рефлексију. Ускладите типове полирања од краја до краја, одржавајте феруле чистима, а конектори ће се побринути за остало.
Често постављана питања
П: Могу ли да користим УПЦ преклопни кабл на опреми са ознаком „АПЦ“ - или обрнуто?
О: Не. Чак и ако се конектор механички уклапа, контакт под углом-на-равни контакт узрокује велике губитке и оштећује оба ферула. Опрема са ознаком АПЦ захтева АПЦ каблове - који не замењују УПЦ. Цена два оштећена конектора и камионске ролне далеко премашује разлику у цени.
П: Мој пројекат користи ОМ4 вишемодно влакно. Да ли треба да наведем АПЦ?
О: Не. АПЦ је једно-полирање. Мултимодни системи су инхерентно мање осетљиви на рефлексију позади, а индустрија је стандардизовала УПЦ (или ПЦ на старијој опреми) за све вишемодне класе. Наведите УПЦ за ОМ3, ОМ4 и ОМ5 апликације.
П: Колико пута се УПЦ конектор може спојити пре него што га треба заменити?
О: Већина произвођача оцењује УПЦ конекторе за 500 до 1000 циклуса парења под одговарајућим условима чишћења. У пракси, број у великој мери зависи од дисциплине руковања. Конектор који је прегледан и очишћен пре сваког парења може трајати дуже од 1000 циклуса. Онај који се упрља у утичницу може показати деградирани повратни губитак након само неколико десетина употреба. АПЦ конектори генерално толеришу више циклуса парења јер је површина под углом мање подложна типу хабања врха који доживљавају равне куполе.
