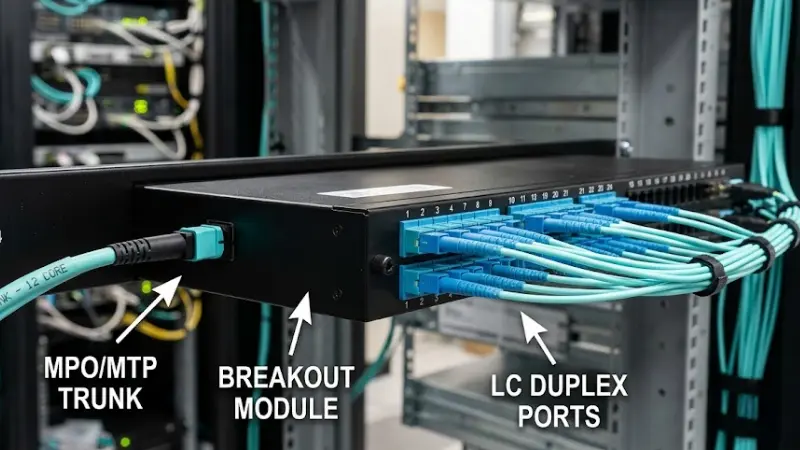

МПО модул за разбијање конвертује МПО или МТП трунк везу велике{0}}густине у појединачне ЛЦ или СЦ портове на предњој страни рек-а, патцх панела или кућишта. Задњи део модула завршава канал са више- влакана; на предњој страни су дуплекс или симплекс адаптери које спајате на прекидаче, примопредајнике и другу опрему. Тај јединствени прелаз је оно што вам омогућава да провучете један дебели кабл за кичму између рекова и да их техничари држе чистим, обележеним,{4}}опрема окренутим портовима.
Овај водич је написан за питања која се заиста појављују током дизајна и набавке: која влакна се броје за наручивање, како се поларитет одржава у каналу, колики губитак модул додаје вашем буџету и када је модул погрешан алат. Ако одмеравате транкове низа у односу на дуплекс везе шире, наш прегледЛЦ у односу на МТП/МПО у-кабловима велике густинепокрива компромисе{0}}пре него што се посветите топологији.
Шта је МПО Бреакоут модул заправо?
Јасно речено, анМПО или МТП конекторпакује 8, 12, 16 или 24 влакна у један прстен. Модул за разбијање избацује та влакна изнутра и завршава их на адаптерима предње{5}}плоче, најчешћеЛЦза дата центре и понекад СЦ за телекомуникације и застарела постројења. Модул је обично направљен као касета у ЛГКС-стилу, тако да се поставља у рацк-моунт панел или кућиште од влакана.
Функција је намерно уска. Пртљажник остаје на месту иза панела; сви рутински потези, додаци и промене се дешавају на предњој страни. МПО модул од 12-влакана, на пример, представља шест ЛЦ дуплекс портова – шест независних веза које један трунк преноси преко једне путање.

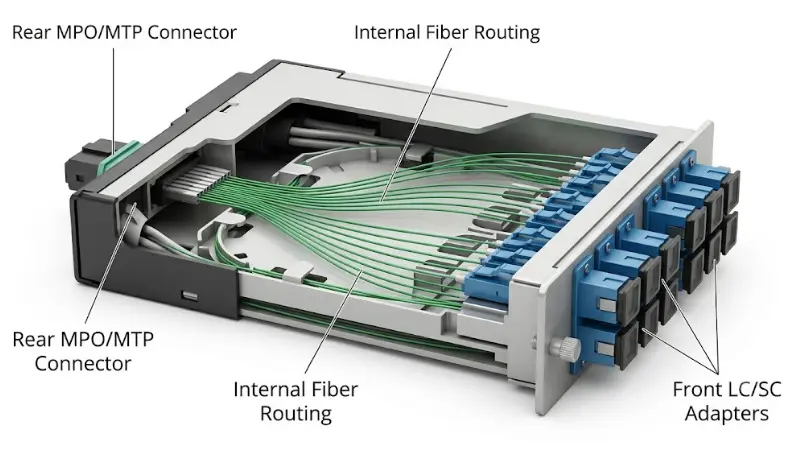

Како функционише МПО Бреакоут модул?
Путања сигнала унутар типичног модула је: задњаМПО/МТП трунк конектор→ фабрички-завршено унутрашње усмеравање влакана → предњеЛЦ или СЦ адаптери. Унутрашње рутирање није произвољно. Он примењује специфичну мапу влакана и поларитет тако да преноси и прима земљиште на исправним позицијама од једног краја канала до другог.
Због тога је модул више од броја влакана. Исти МПО од 12- влакана може да се повеже са неколико различитих мапа и поларитета предњих портова, а само један од њих ће одговарати вашемМПО трунк кабл, ваше дуплекс каблове и ваше примопредајнике. Изаберите мапу која одговара целом каналу, а не модулу у изолацији.

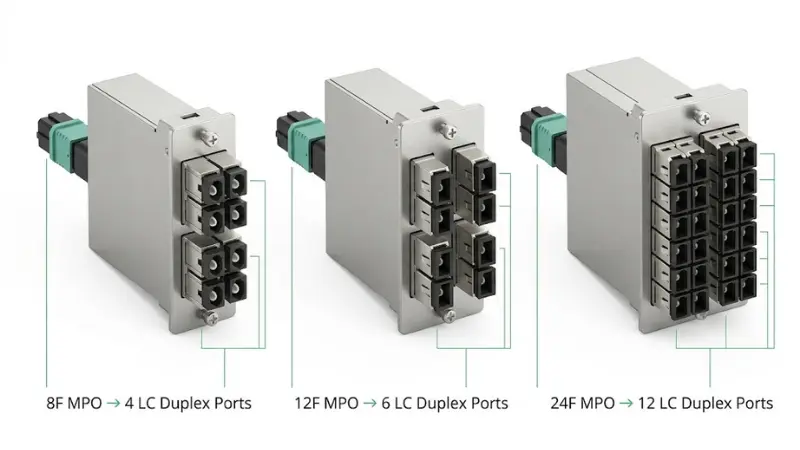

Конфигурације МПО Бреакоут модула: 8Ф, 12Ф, 24Ф и МПО-до-ЛЦ опције
Број влакана утиче на густину вашег предњег{0}}порта и на то колико добро се модул поравнава са паралелним-примопредајницима. Мапирање испод је почетна тачка коју већина пројеката користи.
| Реар МПО | Предњи портови (ЛЦ дуплекс) | Типична употреба |
|---|---|---|
| 8 влакана | 4 ЛЦ дуплек | Поравнава се са СР4 паралелном оптиком (4 ТКС + 4 РКС) без неискоришћених влакана; чисти 4×10Г или 4×25Г бреакоут |
| 12 влакана | 6 ЛЦ дуплекс | Класични модул{0}}центра података; шест независних дуплекс веза по транк-у |
| 24 влакна | 12 ЛЦ дуплекс | Највећа густина по јединици регала; уобичајено за унакрсне-повезивање и велике-кичмене мреже |
Два структурална избора су на врху броја влакана. АнМПО-у-ЛЦ модулразбија низ на дуплекс портове, што је потребно већини закрпања опреме. АнМПО-у-МПО (низ) касетапреноси дебло кроз непромењене за крај-до-крајње паралелне везе као што је изворни КСФП-до-КСФП. Ако мешате оба, држите метод поларитета идентичним за сваки модул на путањи.
Један детаљ који покреће СР4 дизајн: 40Г и 100Г СР4 примопредајници користе осам влакана. Пређите их преко МПО-а од 12-влакана и средња четири влакна не раде. Модул или пртљажник од 8 влакана уклањају тај отпад, што је важно када купујете у великом обиму. А унапред прекинутМПО-на-прекидани склопје алтернатива када вам није потребан модул{0}}монтиран на панелу.

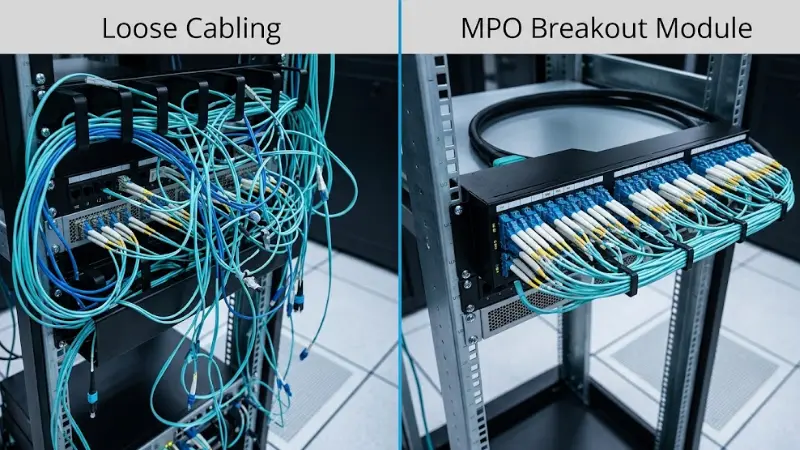

Зашто модули надмашују лабаве каблове у рековима високе{0}}густине?
Смањите загушење каблова на путу
Један МПО пртљажник замењује шест или више дуплекс каблова преко истог лежишта или канала. У низу лисних прекидача са 48 портова, то је разлика између управљивог и нефункционалног пакета. Мање каблова на путу такође значи бољи проток ваздуха и мање случајних прекида везе током одржавања.
Лакша идентификација и праћење порта
Предњи ЛЦ адаптери могу бити означени портом, ИД-ом транк-а и одредиштем. Лабаве ноге{1}}не могу се означити као чисте, а након неколико месеци у живом сталку све изгледају слично. За веома густе ЛЦ фронтове, наше белешке орешења за ЛЦ конекторе велике{0}}густинеидите дубље о изгледу адаптера.
Заштитите пртљажник и поједноставите потезе/додавања/промене
Главни кабл је тежи и скупљи за замену од предњег кабла. Завршавање на задњој страни модула изолује трајну биљку од свакодневног руковања, тако да се поновно{1}}крпање дешава на јефтиним, заменљивим краткоспојницима на предњој страни.
Подржава 40Г, 100Г и 400Г миграцију
Етернет веће-брзине се у великој мери ослања на паралелну оптику, а саме брзине су дефинисанеИЕЕЕ 802.3 Етхернет радна група. Модули вам омогућавају да повежете транк низа са интерфејсима мањег-броја током прелаза од 10Г-на-40Г, 25Г-на-100Г или 100Г-на-400Г без поновног повлачења окоснице. За кабловску страну 100Г конструкције, погледајте наш водичкако одабрати 100Г оптички кабл.

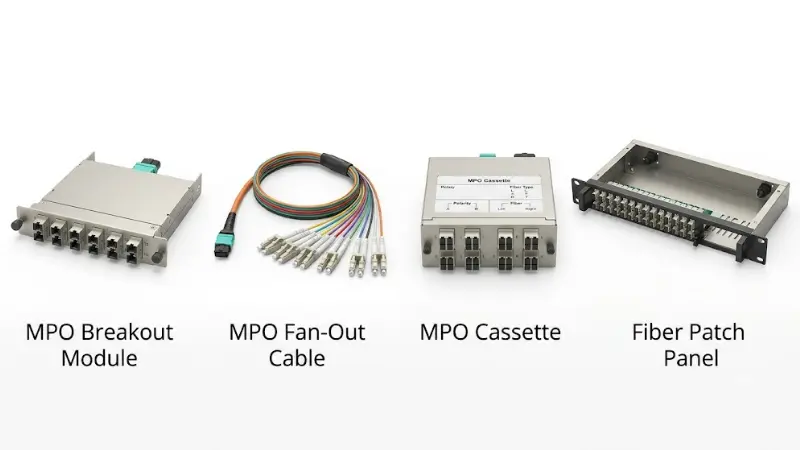

Модул вс Бреакоут Кабл вс Касета против Патцх Панел
Ови термини се преклапају у каталозима, али описују различите ствари. Табела у наставку додаје димензије које одлучују о стварним куповинама -, а не само шта свака ставка ради.
| Ставка | Шта ради | Најбоље за | Снага | Промена{0}} |
|---|---|---|---|---|
| МПО бреакоут модул | Задњи МПО/МТП пртљажник на предњи ЛЦ/СЦ адаптери у фиксном кућишту | Структурисано, трајно каблирање у регалу или панелу | Означавање, документација, заштићени пртљажник, лако{0}}закрпање | Већи јединични трошак; мора да одговара панелу и поларитету |
| МПО кабл за разбијање (-излаз вентилатора). | Један МПО/МТП конектор за више лабавих ЛЦ/СЦ ногу | Кратке, флексибилне или привремене везе опреме | Ниска цена, брзо се поставља, није потребан панел | Тешко је означити и усмјерити; загушује густе регале |
| МПО касета | Затворена модуларна јединица, често функционално идентична модулу | Модуларни системи{0}}патцх панела | Прорези улазе и излазе као јединица; доследан губитак | Специфични отисци продавца/панела |
| Фибер патцх панел | Кућиште за адаптере, касете или модуле | Централизовано управљање влакнима | Једно место за окончање и праћење | Додаје регалне јединице; треба планирани капацитет |
Практично правило из прегледа понуде: за сталне радње од-до-сталка, модул је лакше документовати и поново-закрпити него олабавити вентилатор-, тако да се виша цена обично враћа труду. Сачувајте кабл-излазног кабла за кратак,-ниску густину или привремени рад. Ако се одлучујете између разводног рама и панела за само кућиште, наше поређење одОДФ у односу на патцх панелпомаже у величини кућишта.

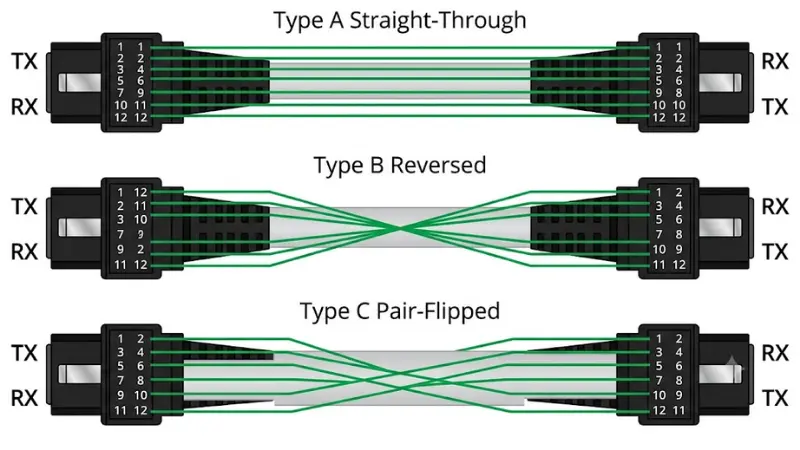

Објашњење МПО поларитета: Тип А, Тип Б и Тип Ц
Поларитет је једини најчешћи разлог зашто физички савршена веза одбија да прође саобраћај. Дефинише како се пренос поравна за пријем преко целе путање. Са ЛЦ или СЦ дуплексом једноставно окренете конектор; са низом од 12 влакана не можете, тако да га трунк, адаптери и модули морају применити. Методе потичу изАНСИ/ТИА-568.3-Е, који описује методе А, Б и Ц и, у тренутној ревизији, две новије универзалне методе (У1 и У2).
- Тип А (право-кроз):тастер-горе до кључ{1}}доле пртљажник; Влакно на позицији 1 стиже на позицију 1. У више-дуплексној употреби треба му један стандардни краткоспојник А-на-Б и један краткоспојник А-на-А на супротном крају.
- Тип Б (обрнуто):тастер-до кључ-горе; позиција 1 се пресликава на позицију 12. Стандардни А-до-Б дуплекс краткоспојници на оба краја. Заједничко за паралелну{7}}оптику и основа за универзалне методе.
- Тип Ц (пар-окренут):суседна влакна замењена у паровима унутар трупа; стандардни краткоспојници А-до-Б на оба краја. Користи се углавном за застареле дуплекс везе.
Не бирајте поларитет са једне компоненте. Потврдите тип транк-а, унутрашњу мапу модула и оријентацију двостраног краткоспојника заједно, а затим одржите један метод доследним током целе инсталације. Методе мешања у средини-канала је управо оно што се дешава „сваки конектор одговара, али ништа не повезује“.
Како одабрати МПО Бреакоут модул у 7 корака?
1. Тип влакна: једномодно-модно или вишемодно
Прво потврдите везу. Вишемодни ОМ3 и ОМ4 покривају кратке домете{3}}центра података; једноструки-режим покрива дуже стазе и већину-кичма великих брзина. Никада немојте мешати типове влакана у једну оптичку везу осим ако је цео систем дизајниран за то. Ако нисте сигурни на којој сте страни, почните саједномодно{0}}модно у односу на вишемодно влакно, а посебно за вишемодну класу,ОМ3 наспрам ОМ4.
2. Предњи конектор: ЛЦ или СЦ
ЛЦ доминира предњим странама{0}}центара густог садржаја јер удвостручује густину портова и одговара већини примопредајника.СЦостаје уобичајен у телекому, ФТТХ и старијој фабрици. Ускладите предњи конектор са интерфејсом опреме на који спајате, а не по навици.
3. Задњи конектор: МПО или МТП и његови атрибути
МТП је конектор компатибилан са-МПО{1}}високим перформансама; оба су низ интерфејса, али потврдите тачан захтев пре наручивања. Задњи конектор носи неколико атрибута који морају бити специфицирани: МПО или МТП, мушки (закачен) или женски (не закачен), УПЦ или АПЦ, број влакана (8/12/16/24) и стандардна или ниска{7}}степена губитка. Спајање два отквачена или два причвршћена конектора неће функционисати, тако да пол није опционо. На страни{10}}одговарајуће таблеМПО адаптермора да се усклади са тим полом и кључном оријентацијом.
4. Поларитет и мапирање влакана
Користите дизајн канала из горњег одељка за поларитет. Наведите метод (А, Б, Ц или универзални метод) за целу путању и проверите да ли га мапа модула подржава.

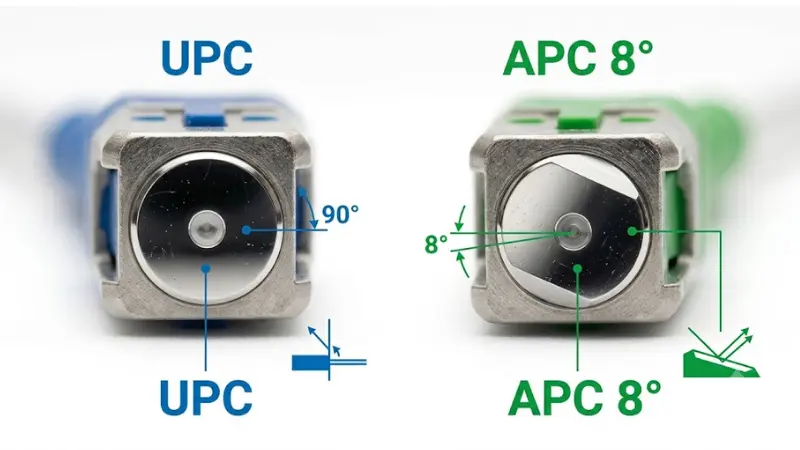

5. Крајња страна: УПЦ или АПЦ
УПЦ и АПЦ нису међусобно повезани. УПЦ је уобичајен у многим везама за -центре података{2}}једног режима и вишемодних веза; АПЦ, са својом закривљеном крајњом страном, користи се тамо где су велики губици поврата важни, као што су ПОН и многи телекомуникациони системи. Кодирање боја (често плаво за УПЦ, зелено за АПЦ) је користан индикатор, али не и гаранција - верификације спецификације. Дубље резоновање је у нашем сломуПЦ против УПЦ вс АПЦ лак.
6. Број портова и фактор облика
Потврдите број предњих ЛЦ/СЦ портова, број задњих МПО/МТП конектора, ЛГКС или величину касете, формат једноструке - или двоструке- ширине и компатибилност за монтажу у сталак или зид. Исправан оптички дизајн и даље не успева на терену ако модул физички не одговара панелу.

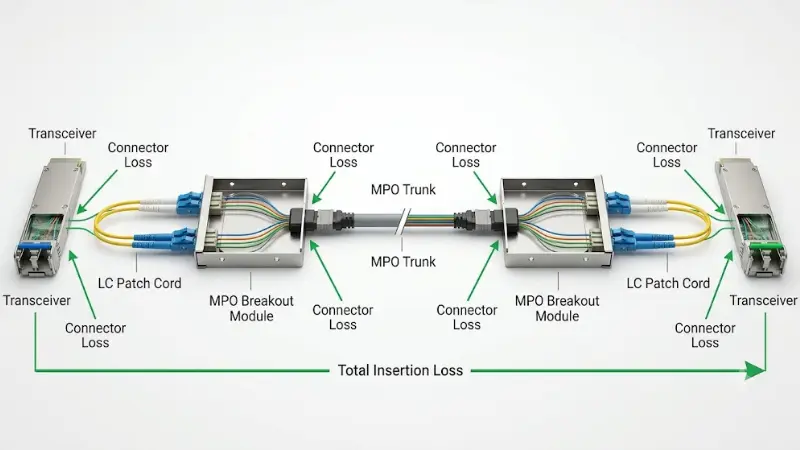

7. Губитак уметања и буџет везе
Сваки спојени пар, спој и модул троши део буџета. Структурирани МПО канал додаје више спарених парова него обични дуплекс краткоспојник, тако да маргина нестаје брже него што људи очекују. Да бисте то проверили, саберите: дозвољени губитак канала примопредајника, слабљење влакана на растојању, сваки пар конектора (обично неколико десетина дБ, ниже за ниске-степене губитака), упарене парове модула, губитке у каблу за спајање{3}} и безбедносну маргину. Упоредите укупан износ са специфицираним губитком уметања канала примопредајника, који ИЕЕЕ 802.3 ПМД клаузуле дефинишу по интерфејсу. Када је маргина мала, мали-модул са малим губицима и високо-квалитетни пртљажник су оно што га чува.

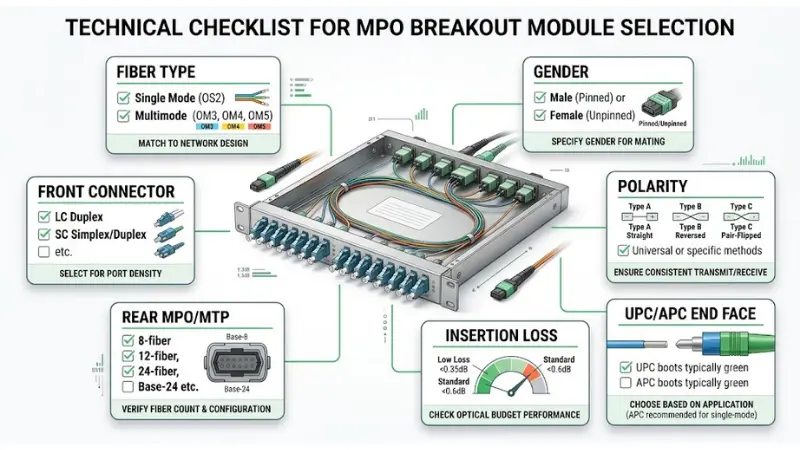

Контролна листа спецификација МПО Бреакоут модула
Покрените ово пре наручивања. Сваки ред је параметар, зашто је важан и грешка коју спречава.
| Рекуиремент | Шта проверити | Зашто је важно | Уобичајена грешка |
|---|---|---|---|
| Тип влакана | Једномодни{0}}режим или вишемодни (ОМ3/ОМ4) | Неусклађено влакно прекида или деградира везу | Мешање СМ и ММ у једном каналу |
| Предњи конектор | ЛЦ или СЦ, дуплекс или симплекс | Мора да одговара интерфејсу примопредајника | Наручивање СЦ за све{0}}ЛЦ фронте |
| Задњи конектор | МПО или МТП, број влакана | Дефинише компатибилност и густину трупа | Погрешан број влакана за СР4 оптику |
| Пол | Мушко (закачено) или женско (откачено) | Два конектора истог{0}}пола се не могу парити | Закачено-за-закачено или откачено-за-откачено |
| Крајња страна | УПЦ или АПЦ | Не-међусобно; утиче на повратни губитак | Спајање УПЦ-а са АПЦ-ом |
| Поларитет | Метода А, Б, Ц или универзална | Поравнава ТКС са РКС преко канала | Методе мешања на средини{0}}пута |
| Оцена губитка | Стандардни или мали{0}}губици | Чува маргину у вези са више{0}}конектора | Стандардна оцена са малим буџетом |
| Форм фацтор | ЛГКС величина, ширина, уклапање панела | Модул се мора физички инсталирати | Касета која не одговара панелу |
Типични примери конфигурације
Они су репрезентативни, нису исцрпни, али показују како се број влакана и стил преласка мапирају на стварне интерфејсе.
- 40ГБАСЕ-СР4 (КСФП+):осам мултимодних влакана. МПО-до{2}}ЛЦ модул разбија трунк на ЛЦ ради повезивања са 10Г портовима или га низ касета преноси право на други КСФП+.
- 100ГБАСЕ-СР4 (КСФП28):осам мултимодних влакана, који се пробијају на четири 25Г везе. Труп и модул са 8 влакана одржавају сва влакна активнима.
- 400Г једнорежимски-ДР4:осам једномодних- влакана на АПЦ МПО од 12- влакана, разбијајући се на четири 100Г везе. Обратите пажњу на АПЦ захтев овде - УПЦ модул неће служити овој путањи.
- Телеком и ИСП агрегација:многа дуплекс кола су консолидована на матрицама између ОДФ-ова и транспортне опреме, где модули држе оквир читљивим.
Када паралелна оптика покреће изворни КСФП-у-КСФП,МТП-на-ЛЦ касетаје панел{0}}бочни део који чини прелаз чистим и документованим.
Када не користити МПО Бреакоут модул?
Модул је погрешан избор онолико често колико је и прави:
- Кратке, привремене или лабораторијске везе.Кабл за{0}}прекидање вентилатора је једноставнији и јефтинији, а означавање није{1}}проблем у малом обиму.
- Директне везе{0}}на{1}}уређај.Ако се две кутије налазе на удаљености од једног метра, склоп са вентилатором-излазом или директним-причвршћивањем избегава панел у потпуности.
- Окружење ниске{0}}густине.Испод неколико веза по рек-у, ознаке модула и предности{0}} заштите пртљажника не оправдавају трошкове или простор у сталку.

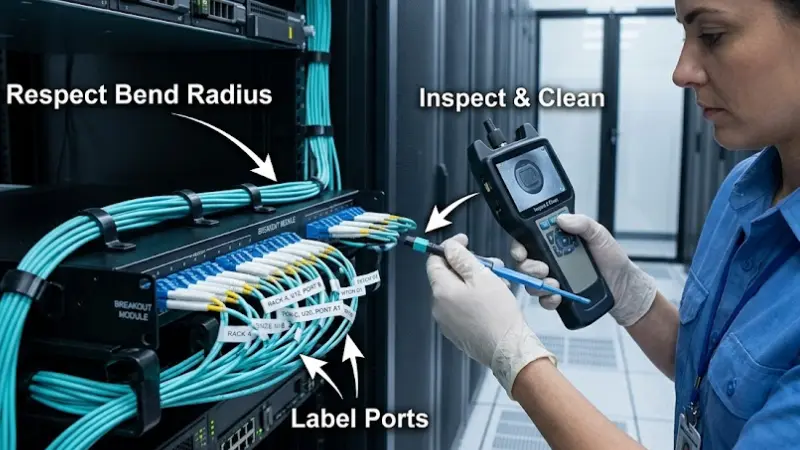

Најбоље праксе за инсталацију и управљање кабловима
Прегледајте и очистите сваку крајњу страну пре парења
Контаминација је водећи узрок грешака у влакнима, а МПО феррула има много влакана која се запрљају одједном. Прегледајте и очистите према дефинисаном стандарду - препозната референцаИЕЦ 61300-3-35, који поставља критеријуме прошао/не успео за чистоћу{0}}краја и, у свом најновијем издању, додаје смернице специфичне за МПО конекторе.
Означите оба краја у потпуности
Модул за снимање, положај панела, број порта, ИД транк-а и одредиште. Комплетне ознаке су оно што претвара будућу грешку од сат времена праћења у два-минутна поправка.
Поштујте радијус савијања
Не гурајте каблове у уске кривине. Кршење минималног радијуса савијања одмах повећава слабљење и скраћује век кабла.
Оставите гепек на миру
Урадите рутинско закрпе на предњим портовима. Сваки пут када ометате конектор задњег низа ризикујете прашину, неусклађеност и додатни губитак.
Тестирајте и документујте након инсталације
Проверите губитак уметања, континуитет и поларитет и архивирајте резултате за критичне везе. Прва инсталација је најјефтиније време да се ухвати грешка поларитета или пола.
Контролна листа за решавање проблема: Када се МПО линк неће појавити?
Ако је веза тамна или грешка након чисте инсталације, прођите кроз ове редом пре него што посумњате у оптику:
- Чистоћа{0}}чета.Поново{0}}прегледајте и очистите и МПО прстен и предње стране ЛЦ/СЦ.
- ТКС/РКС и поларитет.Потврдите да пренос досеже пријем од краја до краја; грешка поларитета је највероватнији узрок када се све физички уклапа.
- Род конектора.Проверите да ли су закачени спојници откачени на задњем МПО-у.
- Крај{0}}тип лица.Проверите да нисте спојили УПЦ са АПЦ нигде на путањи.
- Тип и класа влакана.Потврдите СМ/ММ конзистентност и нагиб ОМ преко пртљажника, модула и краткоспојника.
- Компатибилност примопредајника.Ускладите оптику са влакном, досегните и брзину.
- Буџет везе.Поново{0}}додати губитак; тесна маргина плус маргинални пар конектора могу да вас потисну.
Шта да обезбедите када тражите понуду?
Већина кашњења понуде долази због недостајућих параметара, а не због цене. Да бисте добили тачну препоруку модула у једном пролазу, пошаљите ово заједно:
- Режим и класа влакана (СМ или ММ ОМ3/ОМ4)
- Предњи конектор и број (ЛЦ/СЦ, дуплек/симплек, број портова)
- Број задњих МПО/МТП влакана (8/12/16/24)
- МПО пол (мушки/закачени или женски/откачени)
- Крајња страна (УПЦ или АПЦ) и за предње и за задње
- Метода поларитета за цео канал
- Оцена губитка (стандардни или низак{0}}губитак) и било који циљ{1}}буџета везе
- Величина модула и панел/кућиште које мора да одговара
- Количина и апликација или примопредајник који служи
Кратак дијаграм канала одговара на већину ових питања одједном. Са тим детаљима, можетезатражите понудуи нека конфигурација буде потврђена, а не претпостављена.
ФАК
Да ли је МТП исто што и МПО?
МТП је специфичан конектор високих{0}}конектора изграђен на МПО интерфејсу, тако да је МПО-компатибилан, али је премијум варијанта. У набавци увек потврдите да ли пројекат захтева МПО, МТП или било које од њих.
Која је разлика између МПО бреакоут модула и МПО касете?
Обично су исти објекат посматран на два начина. „Касета“ описује затворену модуларну форму која се убацује у панел; „модул за разбијање“ описује функцију прекидања МПО/МТП влакана на ЛЦ или СЦ.
Да ли један модул може да се користи и за један{0}}режим и за вишемод?
Не. Модул је направљен за један тип влакана. Коришћење вишемодног модула у вези са једним-режимом или обрнуто, неће радити исправно.
Како да знам који поларитет да изаберем?
Проверите читав канал - примопредајнике, транк, адаптере, краткоспојнике и модул - и одржавајте један метод доследним. Ако нисте сигурни, пошаљите дијаграм везе свом добављачу пре наручивања.
Колико ЛЦ портова ми даје МПО модул од 12 влакана?
Шест ЛЦ дуплекс портова, пошто свака дуплекс веза користи два влакна. Модул са 8 влакана даје четири, а модул са 24 влакна даје дванаест.
Да ли да наручим мушки (закачени) или женски (незакачени) МПО?
Зависи са чиме се модул спаја: једна страна сваког спојеног пара мора бити причвршћена, а друга откачена. Пре наручивања потврдите пол пртљажника и адаптера на који се повезује.
Када је разводни кабл бољи од модула?
За кратке, привремене, ниске -густине или директне везе између уређаја{1}}за-уређај, кабл за одвајање-кабл је једноставнији и јефтинији. Модули побеђују на трајним, густим, структурираним серијама којима је потребно обележавање и заштита пртљажника.
Да ли ми је потребан АПЦ на МПО-у ако су моји ЛЦ портови УПЦ?
То зависи од захтева за враћање{0}}везе и остатка канала, а не само од ЛЦ портова. АПЦ је неопходан за ПОН и многе телекомуникационе путеве; конзистентно специфицирајте крајњу страну и никада не спајајте УПЦ са АПЦ.
Да ли су МПО модули за разбијање само за центре података?
Не. Такође се користе у телеком собама, ИСП мрежама, централним канцеларијама и окосницама предузећа - свуда где треба да се организује и прати влакна велике густине-.
Које информације треба да пошаљем за понуду?
Режим и степен влакана, предњи конектор и број, број задњих влакана, МПО пол, крајња страна, поларитет, степен губитка, величина модула, количина и апликација. Дијаграм канала покрива већину тога.
Кеи Такеаваис
МПО модул за разбијање претвара МПО/МТП трунк велике{0}}густине у организовано ЛЦ или СЦ закрпе, уклања загушење, штити кичму и олакшава миграцију 40Г/100Г/400Г. Одлука која је битна није број портова -, већ подударање типа влакна, типа конектора и пола, крајње стране, поларитета, степена губитка и фактора облика на целом каналу. Прво одредите те параметре, потврдите их на вашим примопредајницима и транковима, а модул ће се инсталирати једном и остати тих.
