МПО кабл за разбијање омогућава да један вентилатор за конекторе са више-више густине-фибер конектора велике густине прелази у неколико појединачних конектора, најчешће ЛЦ дуплекс, тако да паралелна веза окоснице може да напаја појединачне примопредајнике, портове панела или дуплекс опрему. То је један од најчешћих начина за повезивање 40Г, 100Г или 400Г паралелног порта на уређаје ниже{6}}брзине или за постављање МПО транк-а на дуплекс хардвер у истом сталку.
Тежи део није дефиниција. Поклапа се са бројем влакана, поларитетом, полом, режимом влакана и мапирањем пробоја са остатком канала. Кабл се може савршено спојити и још увек не пропушта светлост ако је поларитет или фиксирање погрешан. Овај водич је написан као референца за одабир и наручивање: који су типови, како читати поларитет и пол, које конфигурације се пресликавају на које примопредајнике и шта тачно да потврдите пре него што наручите.
Шта је МПО Бреакоут кабл?

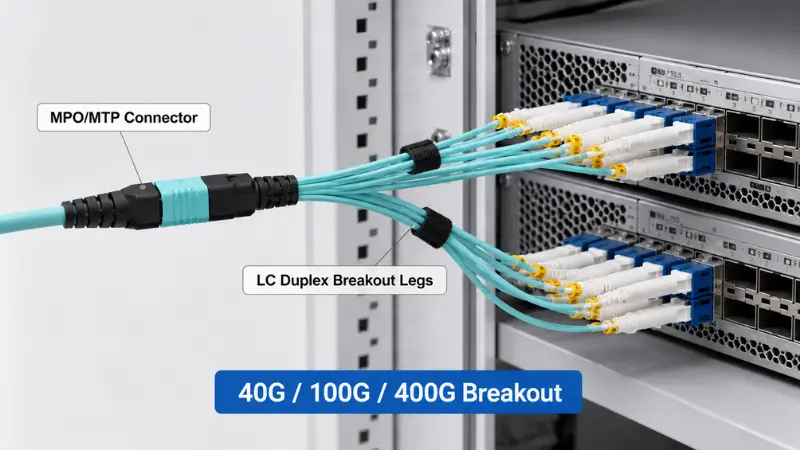

МПО кабл за разбијање, који се такође назива МПО фаноут или МТП/МПО свежањ, је фабрички{0}}завршен склоп са једнимМПО конекторна крају пртљажника и више појединачних конектора на{0}}окренутом крају. Крај МПО носи 8, 12, 16 или 24 влакна у једном прстену. Крај за разбијање дели та влакна у одвојене кракове, обично ЛЦ дуплекс парове, иако СЦ и ФЦ верзије постоје за застарелу или специјализовану опрему.

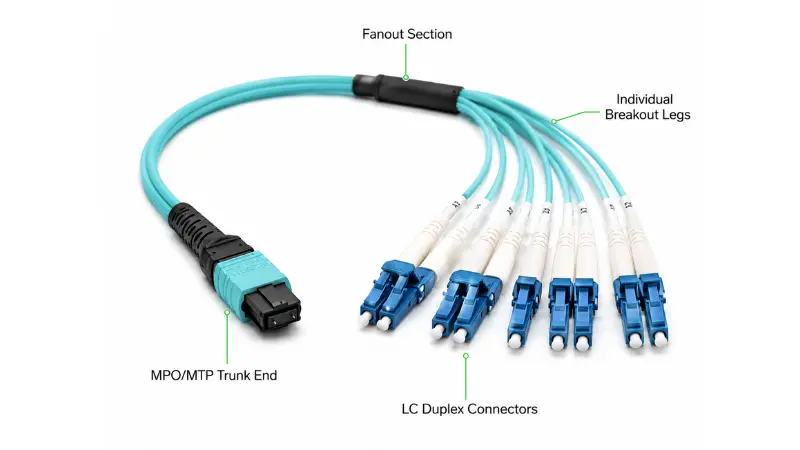

Класичан пример је кабл за разбијање МПО на ЛЦ: један МПО конектор завршава на четири, шест или дванаест ЛЦ дуплекс парова у зависности од броја влакана. То је оно што физички претвара паралелни порт у појединачне дуплекс везе.
Како функционише МПО Бреакоут кабл?

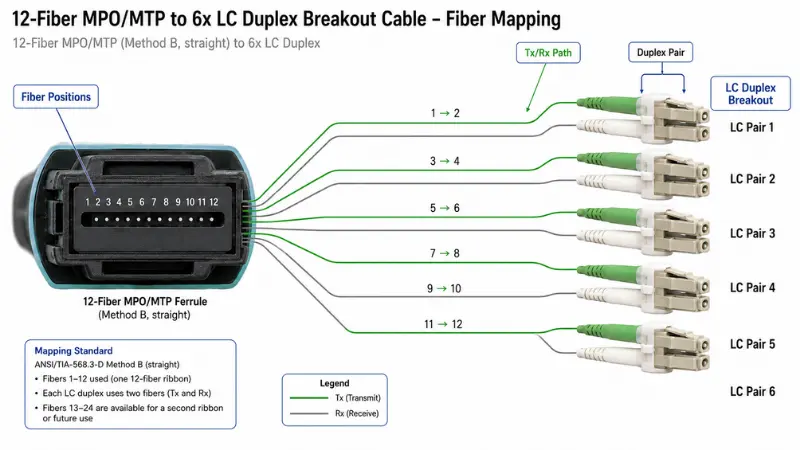

Склоп пресликава сваки положај влакана унутар више-феруле са одређеним краком на страни избијања. Пресликавање је регулисано бројем влакана и поларитетом и мора се слагати са оптиком на оба краја канала.
МПО/МТП страна пртљажника
Ово је крај-високе густине. У разбијању центара података, конектори са 8- влакана и 12 влакана су најчешћи, са 16 влакана и 24 влакна који се користе за оптику више траке и веома густо спајање. Видећете и „МПО“ и „МТП“ на листовима са подацима. МПО је генерички интерфејс дефинисан уИЕЦ 61754-7 од УС Цонец и других произвођача, док је МТП регистровани-заштитни знак компаније УС Цонец, верзија са високим-перформансама истог конектора, изграђена са плутајућим ферулама и чвршћим толеранцијама за вођење{2}}за ниже губитке. Они су у потпуности међусобно повезани, тако да практично питање није значка, већ пол, поларитет и разред који наведете. Ако вас терминологија и даље збуни, наш прегледстварне разлике између МПО и МТПпокрива га једноставним језиком.
Тхе Бреакоут (Фаноут) Сиде
ЛЦ дуплекс доминира на крају прекида јер је ЛЦ стандардни дуплекс интерфејс на већини свичева, сервера и примопредајника. Број влакана одређује колико дуплекс ногу добијате:

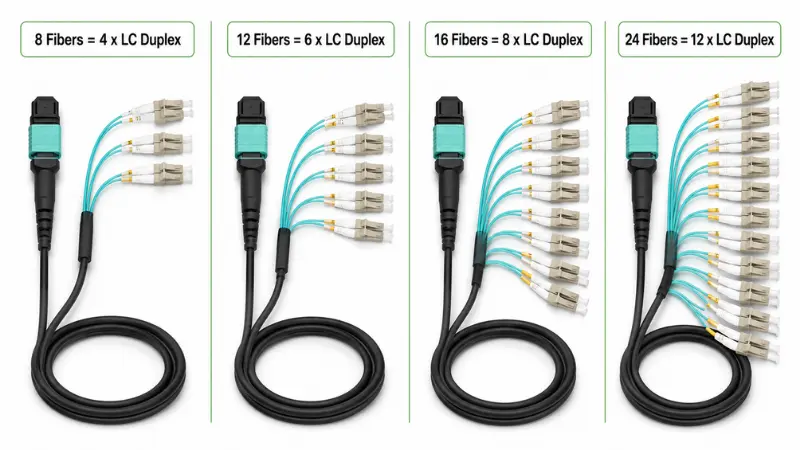

| Број МПО влакана | Типичан избијање | Где се уклапа |
|---|---|---|
| 8 влакана | 4 к ЛЦ дуплекс | 4 дуплекс везе, пуна употреба влакана (без неактивних влакана) |
| 12 влакана | 6 к ЛЦ дуплекс, или 4 активна пара са 4 неактивна влакна у неким СР4 везама | Структурирано каблирање и 40Г/100Г СР4 прекид |
| 16 влакана | 8 к ЛЦ дуплекс | Оптика са 8- трака као што је 400Г-СР8 |
| 24 влакна | 12 к ЛЦ дуплекс | Поља велике-закрпе (потребно је јасно означавање) |
Путања поларитета Тк/Рк
Свака дуплекс веза мора да слети за пренос на једну страну и пријем на другу. У паралелном систему, разводни кабл, пртљажник, адаптери и патцх каблови доприносе том путу. Вратите један елемент уназад и конектори ће и даље стати, али оптичка путања се прекида. Због тога тип А, тип Б и тип Ц никада нису заменљиви и зашто је поларитет одлука о нивоу канала, а не по{4}}каблу. Проширујемо ово у наставку.
Врсте каблова за разбијање МПО
"МПО разводни кабл" је породица, а не један део. Два кабла која изгледају идентично могу се понашати потпуно другачије. Практични начин да се одреди један је да прођете кроз ове осе:
- По броју влакана:8, 12, 16 или 24 влакна. Ово је прва одлука и директно произилази из тога колико дуплекс веза вам је потребно.
- По конектору за прекид:ЛЦ дуплекс је стандардан; СЦ и ФЦ се појављују у старим телекомуникацијама и инструментацији.
- По режиму влакана:мултимод (ОМ3, ОМ4, ОМ5) за кратак досег или једноструки-режим (ОС2) за веће удаљености. Видиједномодно{0}}модно у односу на вишемодно влакноако нисте сигурни шта веза захтева.
- По поларитету:Тип А, Тип Б или Тип Ц, који се подудара са каналом.
- По МПО полу:закачен (мушки) или откопчан (женски).
- По полирању конектора:УПЦ или АПЦ. МПО једног{1}}мода је скоро увек АПЦ; мултимод је обично раван рачунар.
- По јакни и конструкцији:ПВЦ, ЛСЗХ, успон или пленум; округла једнострука-конструкција јакне у односу на ногавице са појединачним јакнама; стандардни или оклопни.
- По степену губитка:стандардни-конектори са ниским-губицима, што је важно када је буџет за напајање мали.
Из перспективе добављача: започните спецификацију са листа са подацима о примопредајнику и панела у који се налази, а не из каталога каблова. Скоро сваки погрешан редослед који видимо долази од тога да прво одаберете број дела и обрнуто-прилагодите канал на њега.

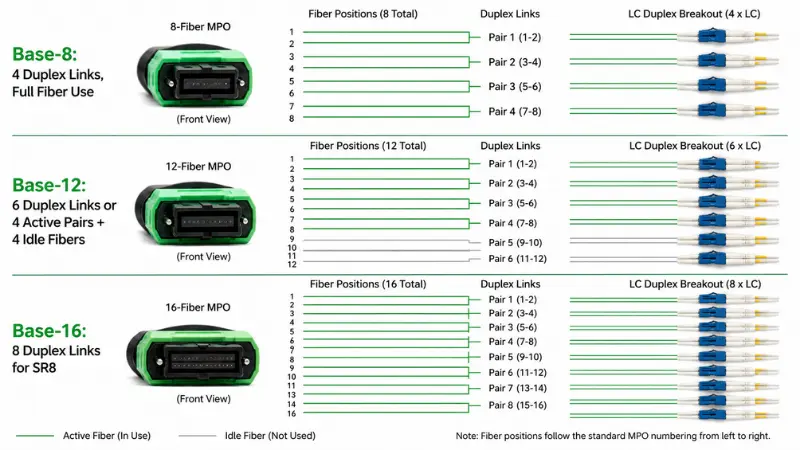

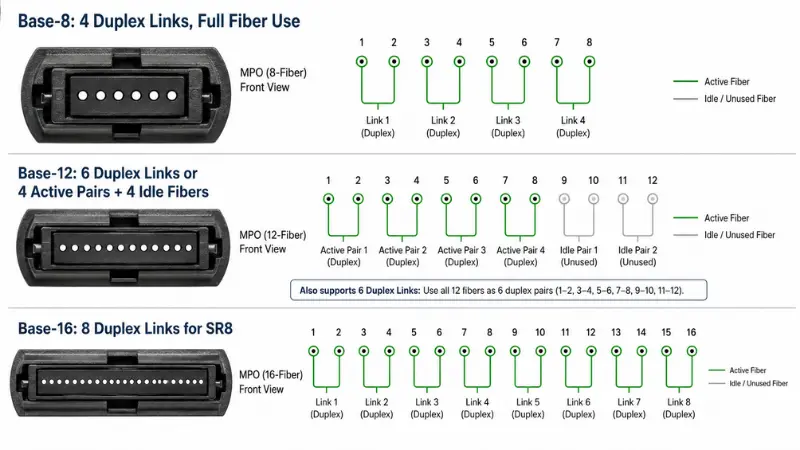

База-8 против базе-12 против базе-16
Ово је питање другог-нивоа на које само број влакана не даје одговор, и ту много „исправности-обезбеђивања“ погреши. „Основни“ број је прираст влакана око којег се каблови постављају.
| Систем | Употреба влакана за паралелну оптику | Најбоље одговара |
|---|---|---|
| База-8 | 100% искоришћеност за оптику са 4 траке (8 влакана=4 дуплекс) | 40Г-СР4, 100Г-СР4, 400Г-ДР4 прекид без неактивних влакана |
| База-12 | За СР4 преко МПО са 12 влакана, само 8 од 12 влакана обавља саобраћај | Застареле инсталације и изворни дуплекс канали са 12 влакана (6 к ЛЦ) |
| База-16 | 100% искоришћеност за оптику са 8 трака (16 влакана=8 дуплекс) | 400Г-СР8 и пут миграције ка 800Г |
Оно што се често пропушта: МПО од 12- влакана који се користи за 40Г или 100Г СР4 канал оставља четири влакна тамна. То није квар, али значи да је Басе-8 бреакоут обично чистији, економичнији избор за четири траке, док Басе-12 има смисла када гепек заиста има шест дуплекс веза. Етернет брзине и број трака иза свега овога су дефинисаниИЕЕЕ 802.3 радна група(40Г/100Г паралелна оптика у 802.3ба, 200Г/400Г у 802.3бс).
Тип А наспрам Тип Б наспрам Поларитета типа Ц
Поларитет је најчешћи разлог зашто свеже инсталирана МПО веза не ради. Три класичне методе се разликују по томе како је пртљажник ожичен и који патцх каблови завршавају пут.
| Метод | Тип пртљажника | Адаптер низа | Дуплекс каблови | Напомене |
|---|---|---|---|---|
| Метод А | Тип А, право{0}}кроз | Тастер-горе до тастер-доле | А-до-Б на једном крају, А-до-А на другом | Флексибилан, али су потребна два типа кабла{0}} |
| Метода Б | Тип Б, обрнуто | Тастер{0}}горе до тастера{1}}горе | А-до-Б на оба краја | Тип једноструког{0}} кабла; широко се користи за паралелну оптику |
| Метода Ц | Тип Ц, пар{0}}окренути пртљажник | Тастер-горе до тастер-доле | А-до-Б на оба краја | Флипс руковати унутар пртљажника; уобичајено за застарели дуплекс |
Како одабрати, у пракси: изаберите једну методу за целу инсталацију и одржавајте је доследном од краја до краја. За паралелно-прекидање оптике, метод Б је најчешћи јер користи један тип кабла-закрпа и избегава случајно упаривање{3}}за{4}}пренос. ТхеАНСИ/ТИА-568.3-Е стандардформализује методе А, Б и Ц и, од своје ревизије из 2022. године, додаје две „универзалне“ методе (У1 и У2) које вам омогућавају да користите исте модуле и каблове на оба краја канала типа-Б. Ако је ваш дизајн изграђен око касета, следите шему поларитета коју наводи систем касета, а не шеме мешања. За позадину о томе где се повезивање низа налази у односу на дуплекс, погледајте наш водичЛЦ у односу на МТП/МПО у-кабловима велике густине.

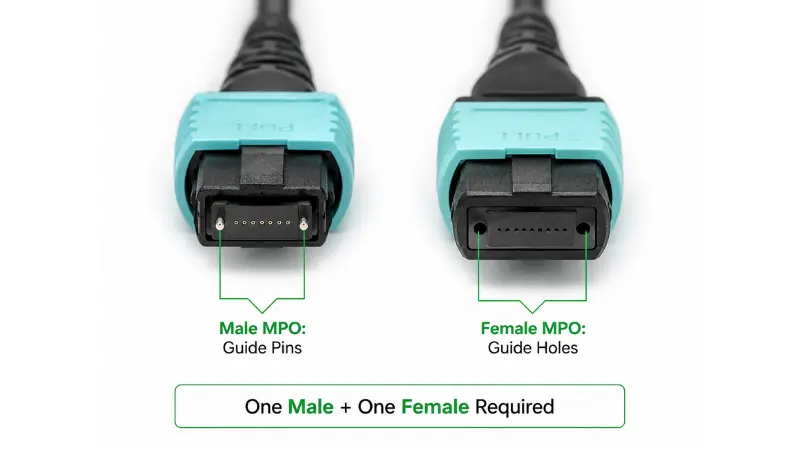

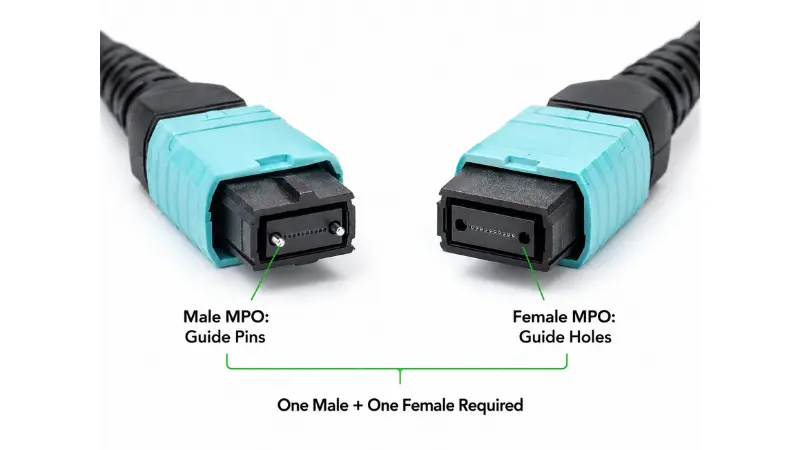

МПО мушки против жене: како одабрати?
МПО род се односи на водеће игле у прстену. Закачени (мушки) конектор има две металне игле; невезани (женски) конектор има одговарајуће рупе. Правило је апсолутно: сваки упарени пар мора бити један закачен и један откачен. Два причвршћена конектора се физички сукобљавају и могу да згњече пинове или окрхну прстен; два откачена конектора немају шта да их поравнају и неће правилно да седе.
У типичној размештању са прекидом, паралелни-прикључци оптичког примопредајника су обично откачени, тако да је МПО нога која се укључује у примопредајник обично причвршћена. С друге стране, пол зависи од адаптера, касете или пртљажника са којим се пари. Увек потврдите пол порта примопредајника у складу са његовим подацима и проверите пол који је приказао вашМПО/МТП адаптерипре него што поправите пол кабла. Овај један параметар спречава и мртве везе и физичка оштећења.

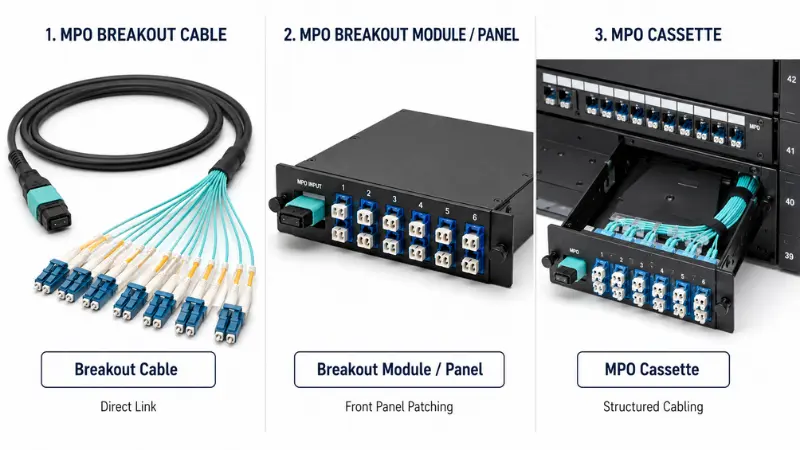

МПО Бреакоут кабл против модула против касете
Ова три су повезана, али решавају различите проблеме. Избор се своди на то колико веза треба да буде структурирана и одржива.
| Опција | Шта је то | Најбоље за | Главна предност |
|---|---|---|---|
| Бреакоут кабл | Један МПО/МТП вентилатор директно на ЛЦ, СЦ или ФЦ ноге | Исти{0}}вези за опрему за регал, брзо постављање | Једноставно,{0}}штеди простор, најмање тачака везе |
| Преломни модул / панел | Модул који узима МПО улаз и представља ЛЦ/СЦ портове на предњој страни | Везе између{0}}рака и организована поља за закрпе | Закрпање предње{0} плоче, означавање, лакше одржавање |
| МПО касета | Модуларна касета унутар патцх панела која претвара МПО канале у дуплекс | Структурирано, скалабилно каблирање | Чисти потези, додаци и промене |
Користите лабав одвојак када је рута кратка и веза је директна. Једном када веза пређе полице или ће видети честе промене, анМПО касетаили панел обично плаћа за себе у лакшем решавању проблема и означавању.
Уобичајене апликације
40Г до 4к10Г Бреакоут
40Г КСФП+ СР4 порт преноси четири 10Г траке преко осам влакана. Када прекидач и оптика подржавају режим прекидања, склоп МПО-на-ЛЦ дели га на четири независне 10Г-СР дуплекс везе. Ово је један од најчешћих разлога због којих људи купују разводне каблове.
100Г до 4к25Г Бреакоут
100Г КСФП28 СР4 порт ради на исти начин, дели се на четири 25Г везе преко осам влакана. Избор правог режима и степена је овде важан јер је буџет по-тракама мањи; наш водич даљекако одабрати 100Г кабловеулази у{0}}заступнице.
400Г: Где се Бреакоут примењује и не примењује
400Г је место где претпоставка „МПО бреакоут фор алл” не успева. То у потпуности зависи од интерфејса примопредајника:
- 400Г-ДР4користи 8 једномодних- влакана (четири траке од 100Г) и чисти се на 4 к 100Г преко Басе-8 МПО.
- 400Г-СР8користи 16 мултимодних влакана (осам 50Г трака) на Басе-16 МПО и може да расте до 8 к 50Г или 2 к 200Г.
- 400Г-ФР4 и ЛР4су дуплекс интерфејси једног-режима који користе мултиплексирање таласне дужине преко једног ЛЦ пара. Они не користе паралелна влакна, тако да се МПО кабл за разбијање уопште не примењује.
Дакле, пре него што изаберете било који 400Г бреакоут, прво прочитајте спецификацију оптичког модула. Фактор облика (КСФП-ДД, ОСФП) вам не говори о мапи влакана; тип интерфејса ради.
Где се ови каблови појављују?
Типични домови за МПО склопове за раздвајање обухватају -тканину листа, пребацивање-на-везе за сервере, мреже за складиштење, унакрсна-поља за повезивање, телеком собе, окоснице кампуса и густе патцх панеле.
Уобичајени примери конфигурације
Ово су конфигурације које већина пројеката заправо наручује, са производима који одговарају сваком од њих:
| Конфигурација | Уобичајена употреба | Напомене |
|---|---|---|
| МТП од 8 влакана до 4к ЛЦ дуплекс | 40Г / 100Г СР4 бреакоут | Басе-8, пуна употреба влакана, без празних нити |
| МПО од 12 влакана до 6к ЛЦ дуплекс | Структурисано каблирање и дуплекс канали | За СР4 везе, 4 од 12 влакана могу остати тамна |
| 24-влакна МТП на ФЦ/АПЦ упртач | Једноструко-закрпе{1}} високе густине | Потврдите АПЦ полирање и јасну шему етикете ногу |
Када не користити МПО кабл за разбијање?
Лабави вентилатор је погрешан алат када:
- Веза се креће између регала или соба и видеће редовне потезе, додавања и промене. Пртљажник плус касета или панел је чистији и лакши за одржавање.
- Потребно вам је{0}}закрпање предње плоче и издржљиво означавање оперативног особља.
- Порт не подржава режим прекидања или је интерфејс дуплекс типа као што је 400Г-ФР4 који нема паралелна влакна за избијање.
- Дизајн би мешао једноструки-режим и вишемодни у једном каналу, што није дозвољено.
- Буџет напајања је већ мали и додатни сет парова конектора би појео маргину.
Кључне спецификације које треба потврдити пре наручивања
Већина неуспеха на терену води порекло од тога да је један од ових погрешан. Потврдите сваки према каналу, а не само према каблу.
- Број влакана.Изведите га из броја дуплексних веза које су вам потребне: четири везе до 8- влакана, шест до 12 влакана, дванаест до 24 влакна. Одуприте се претераној густини куповине „за сваки случај“.
- Поларитет.Закључајте тип А, Б или Ц на целој путањи: примопредајници, канали, касете и патцх каблови.
- Тип и пол конектора.МПО или МТП; закачити или откачити сваки крај; кључна оријентација; ЛЦ/СЦ/ФЦ на страни избијања; УПЦ или АПЦ.
- Фибер моде.Ускладите оптику. ОМ3/ОМ4 за кратак вишемодни домет, ОС2 једноструки-режим за даљину. Ако мерите оцене, наше белешке наОМ1 до ОМ5 мултимодпоставите границе досега.
- Јакна и конструкција.ПВЦ, ЛСЗХ, успон или пленум који одговарају околини, плус пречник, радијус савијања и да ли је за ноге потребна појединачна облога или оклоп.
- Дужина ломљења и означавање.Дужина конектора -на- мора одговарати рацку; прекратко штипа руту, предуго је затрпава. Сваки крак треба да буде означен на карти ваше луке.
- Губитак убацивања и извештај о испитивању.За{0}}везе велике брзине, конектори са малим-губицима штите буџет. Наш објашњавач је укљученгубитак инсерције у кабловима за спајање влаканапоказује зашто је неколико десетина дБ важно када се неколико парова конектора сложи.
Контролна листа РФК за прилагођене МПО каблове за разбијање
Када пошаљете захтев за понуду, уврштавање ове листе унапред уклања већину напред-и-и спречава прераду:
За поруџбине пројекта, замолите добављача да означи сваку ногу у складу са распоредом сталка и да потврди закачење и поларитет помоћу дијаграма ожичења пре производње. Можешпошаљите нам детаље ваше везеи вратићемо конфигурацију на основу ове контролне листе.
Шта извештај о тестирању треба да садржи?
Значајан извештај о фабричком тестирању склопа за ломљење треба да обухвати најмање:
- Губитак уметања по конектору или влакну, у односу на класу коју сте наручили
- Губитак поврата, посебно за АПЦ и склопове са једним{0}}режимом
- Верификација поларитета или мапа жице која доказује Тк/Рк путању
- Резултати{0}}инспекције крајњег лица (критеријуми прихватања ИЕЦ 61300-3-35 су уобичајена референца)
- Тип влакна, тип конектора и полирање
- Монтажна дужина и серијски број за следљивост
Контролна листа за избор у 5 корака
- Корак 1 - Дефинишите везу.40Г на 4к10Г, 100Г на 4к25Г, разбијање панела, пребацивање-на-сервер или унакрсно- повезивање? Запишите број дуплекс веза.
- Корак 2 - Прочитајте интерфејс опреме.Потврдите из табеле са подацима да порт подржава режим прекида и коју мапу влакана користи интерфејс.
- Корак 3 - Подесите број влакана и базу.Ускладите Басе-8/12/16 са бројем трака тако да не навлачите влакна или преплаћујете.
- Корак 4 - Исправите поларитет и пол.Одаберите методу за цео канал и закачени/откачени пол за сваки крај.
- Корак 5 - Завршите физичке детаље.Режим влакана, полирање, јакна, укупна дужина и дужина ломљења, означавање и извештај о тестирању.
Уобичајене грешке које треба избегавати?
- Третирање свих каблова за разбијање као исти.Сличан изглед скрива различит поларитет, бројање, качење и мапирање. Сваки пут прочитајте спецификацију дела.
- Оставите поларитет до дана инсталације.Касније поправљање може значити замену каблова, адаптера или целих каблова. Дизајнирајте га пре наручивања.
- Упаривање УПЦ-а са АПЦ-ом.Ова два имају различиту{0}}геометрију крајњег дела и никада не би требало да се спајају; наша белешка оПЦ, УПЦ и АПЦ крај{0}}објашњава зашто њихово мешање деградира или оштећује везу.
- Неподударан режим влакана.Једноструки{0}}режим и вишемодни нису заменљиви; ускладите кабл са оптиком и растојањем.
- Прескакање чишћења и прегледа.Један контаминирани МПО феррул загађује неколико канала одједном. Пратите исправночишћење и преглед конектора за влакнапре сваког парења, посебно на{0}}везама велике брзине.
ФАК
Која је разлика између МПО и МТП?
МПО је генерички стандард{0}}конектора са више влакана. МТП је заштићена марка компаније УС Цонец,-прецизнија верзија МПО конектора. Они су међусобно повезани, па потврдите пол, поларитет и оцену, а не да бринете о имену.
Шта је кабл за разбијање МПО на ЛЦ?
То је склоп са једним МПО/МТП конектором на крају трупа и неколико ЛЦ конектора на другом, који се користи за раздвајање паралелног канала на појединачне дуплекс везе као што су 4 к 10Г или 4 к 25Г.
Која је разлика између разводног кабла и МПО трунк кабла?
Кабл за трунк има МПО/МТП конекторе на оба краја и предвиђен је за прелазак на дуплекс преко касете или модула. Кабл за разбијање се директно претвара у појединачне конекторе, без потребе за панелом.
Шта је МПО разводни кабл типа Б?
Тип Б се односи на обрнути поларитет (тастер{0}}до кључ-горе). Широко се користи за паралелну оптику јер дозвољава један тип кабла-закрпа и смањује шансу за грешке-до-преноса.
Да ли су МПО кабловима потребни мушки или женски конектори?
Сваки упарени пар мора бити један закачен (мушки) и један невезан (женски). Тачан пол кабла зависи од порта примопредајника и адаптера или касете на коју се налази, па потврдите оба пре наручивања.
Шта је Басе-8 вс Басе-12 МПО бреакоут?
Басе-8 користи осам-појачања влакана и у потпуности користи влакна за четири-оптицке траке. База-12 користи дванаест и може да остави четири влакна тамна на СР4 линку. База-8 је обично чистија за пробијање на четири траке; Басе-12 одговара аутохтоним шест-дуплексним коферима.
Да ли МПО каблови могу да подрже 400Г?
Они могу бити део 400Г система као што су ДР4 (8 влакана) и СР8 (16 влакана), али дуплекс интерфејси попут ФР4 и ЛР4 не користе паралелна влакна и не могу се разбити. Прво проверите спецификацију оптичког модула.
Које информације треба да дам за понуду?
Брзина преноса података, тип примопредајника, режим влакана, број влакана и база, тип и полирање конектора, пол МПО, метода поларитета, укупна дужина и дужина прекида, оцена омотача и извештај о тестирању који вам је потребан.
Кеи Такеаваис
МПО кабл за разбијање је најдиректнији начин да се паралелни порт претвори у појединачне дуплекс везе, али конектор је лак део. Веза ради или не ради на основу броја влакана, типа базе, поларитета, пола, режима влакана и мапе прелома, а сви они морају да се слажу на целом каналу. Одлучите их као дизајн-нивоа канала, ускладите конфигурацију са стварним интерфејсом примопредајника и потврдите поларитет, закачење и извештај о тестирању пре производње. За везе између-рекова или често мењане везе, одмерите касету или панел у односу на лабави вентилатор. Уз регулисање брзине вашег порта, броја влакана, поларитета и пола, добављач може брзо да окрене исправан склоп и са далеко мањим ризиком за инсталацију.
