Ако прекидате или спајате влакна на терену, избор се обично своди на две методе: абрзи оптички конекторили фузиони спој. Обе стварају оптичку путању, али су направљене за веома различите послове. Брзи конектор је бржа, нижа-опција алата за завршетак ФТТХ кабла, рад са стране претплатника-, мале поправке и било коју ситуацију у којој је ношење фузионог уређаја за спајање до сваке тачке непрактично. Фусионо спајање је опција са мањим-губицима, већом-стабилношћу за везе окоснице, спољне спојеве и трајне спојеве који морају да одржавају свој учинак годинама.
Овај водич вам прво даје јасан оквир за одлучивање, затим техничке детаље, бројеве губитака, кораке инсталације, тестирање, решавање проблема и контролну листу за куповину Б2Б тако да можете да ускладите метод и конектор са вашим стварним сценаријем.

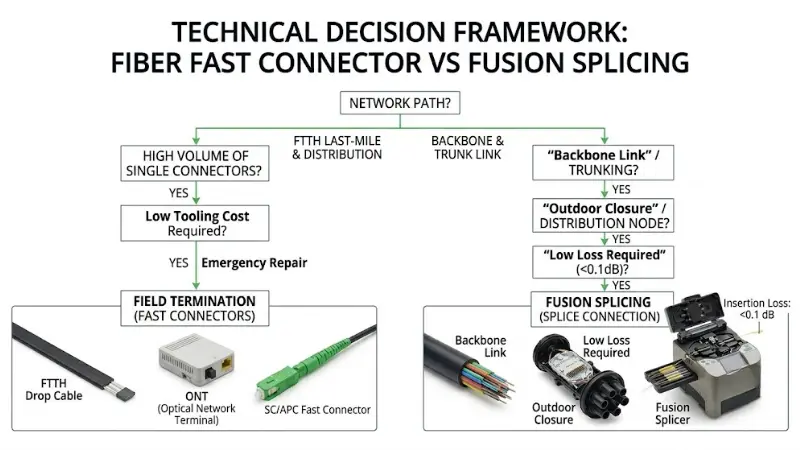

Брзи конектор или фузионо спајање? Једноставан оквир за доношење одлука
Пре него што упоредите спецификације, одлучите шта веза треба да уради. Ова два метода се ретко такмиче-на-глава; уклапају се у различите делове исте мреже.
Изаберите брзи оптички конектор када:
- Прекидате ФТТХ кабл у кућама, ходницима, зидним утичницама или ОНТ портовима и морате да завршите много тачака дневно.
- Потребна вам је хитна или привремена веза која се брзо обнавља, пре него што се закаже трајна поправка.
- Екипа нема уређај за спајање на лицу места, или куповина није оправдана за величину посла.
- Веза је кратка, буџет за губитак има маргину, а веза ће можда морати да се преради или премести касније.
Изаберите фузионо спајање када:
- Зглоб је трајни и налази се на кичми, хранилици или рути{0}}на даљину.
- Буџет везе је мали и сваки десети децибел је битан.
- Веза живи у тешком спољашњем окружењу, подземном затварању или било где подложно променама температуре и вибрацијама током много година.
- Поузданост и перформансе рефлексије превазилазе брзину инсталације.
Ако се поен поклапа са ставкама на обе листе, одлучујући фактори су обично буџет за губитак и колико дуго спој мора остати нетакнут.
Шта је брзи конектор са оптичким влакнима?

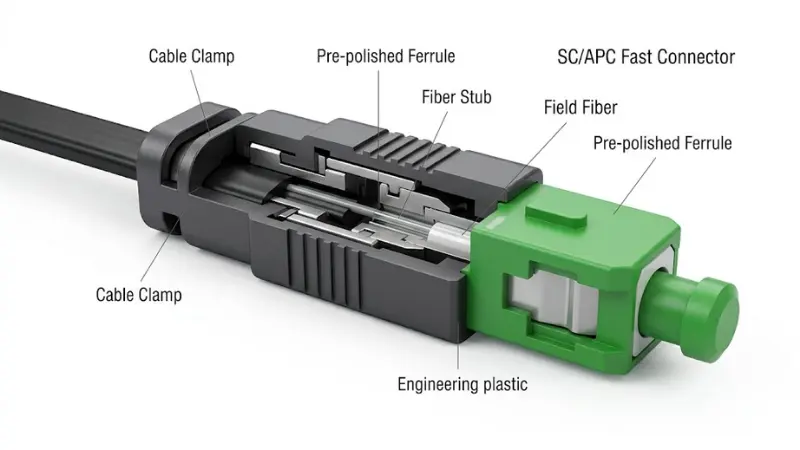

Брзи конектор са оптичким влакнима је конектор{0}}који се може инсталирати на терену и који завршава влакно без фабричког полирања или очвршћавања епоксидом. Можда ћете га видети и као брзи конектор, конектор за монтажу на терену или механички конектор.
Већина дизајна користи унапред{0}}полирану чахуру и унутрашњу структуру поравнања. Техничар скида, чисти, цепа и убацује теренско влакно упоље{0}}тело конектора склопа, а затим га закључава на месту. Готови конектор се слаже са оптичком опремом,адаптери, патцх панеле, прикључне кутије или ОНТ-ове на исти начин на који би фабрички{0}}завршени конектор. Пошто нема очвршћавања или ручног полирања на лицу места, брзи конектор може нагло да скрати време завршетка при раду на последњој-миљи.
Шта је механичко спајање и како се односи на брзе конекторе?
Механичко спајање поравнава два краја влакана унутар прецизне структуре и држи их помоћу гела за{0}}подударање индекса, уместо да их топи заједно. Управо ово је принцип који већина брзих конектора користи интерно: пољско влакно је поравнато са кратким, унапред-полираним влакном. Дакле, "брзи конектор" описује облик производа, док "механичко спајање" описује начин повезивања унутар њега. Аунапред{0}}уграђени брзи конекторје једна уобичајена имплементација, где су стуб и канал за поравнање већ уграђени у тело.
Предности
Брзина и ниска цена алата су главне победе. Не постоји фузиони спојник за куповину, транспорт, напајање или одржавање, што одговара малим пословима, одржавању на терену и инсталацијама претплатника. Рампа вештина је краћа: са добрим стрипером, секачем, средствима за чишћење и правим конектором, техничар може брзо да постане продуктиван. Многи дизајни се такође могу уклонити или заменити лакше него спојени спој, што помаже при привременим везама и изменама на-сајтовима.
Ограничења
Механички прикључци су осетљивији на квалитет уградње. Лош угао цепања, прљава крајња страна, уље, недовољно{1}}уметнуто влакно или неподударање пречника кабла{2}} све то доводи до повећања губитка при уметању. У поређењу са чистим фузионим спојем, механичка веза носи веће губитке приликом уметања и више је под утицајем вибрација и температурних циклуса током времена, због чега није први избор за кичмене везе или изложене спољашње спојеве. Може бити веома поуздан када је конектор добро направљен и инсталиран под контролом, али та контрола се мора одржавати на сваком завршетку.
Шта је фузионо спајање?

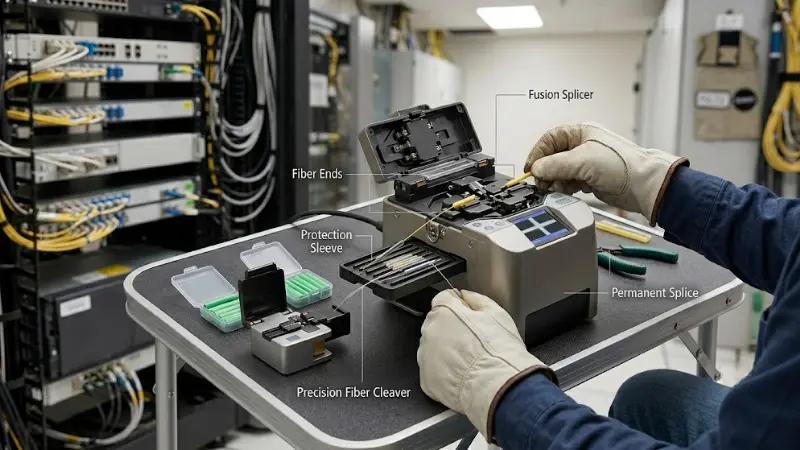

Фусион спајање користи топлоту, обично од електричног лука, да би се истопила и трајно заварила два краја влакана у један непрекидни прамен. Уређај за спајање поравнава језгра, спаја их, а ви штитите спој помоћу термоскупљајуће навлаке. То је стандардна метода за трајне кабловске спојеве, дуге-везе, затварања на отвореном и системе{4}}високих перформанси. Ако желите позадину, ево дубљег објашњењаза шта се користи фузионо спајање.
Предности
Учинак је наслов. Континуирани спојени спој даје веома низак губитак уметања и одличне перформансе-одбоја уназад, а пошто је стакло физички спојено, не зависи од механичке браве да би остало поравнато. То га чини правим позивом за критичне везе, густу инфраструктуру, телекомуникациону кичму и каблове на отвореном где је стабилан рад током година важнији од тога колико је дуго трајало спајање.
Ограничења
Баријера су опрема и време. Потребан вам је апарат за спајање, прецизни секач, заштитне навлаке, пећ за грејање и обучени оператер, што повећава трошкове унапред и чини метод мање погодним за брзе послове на терену. Затопљени спој такође треба да буде трајан: ако се распоред промени, обично сечете, поново-спајате и поново-заштићујете. За мале ФТТХ завршетке, ово је често спорије од постављања брзог конектора.

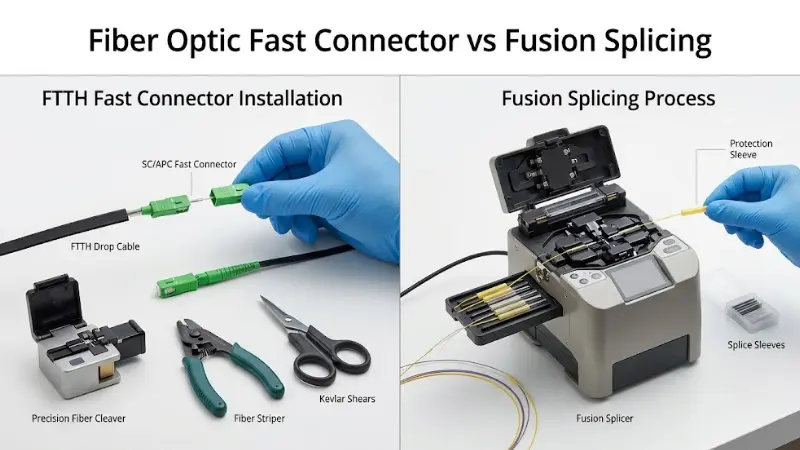

Механичко спајање наспрам фузионог спајања: губитак, поузданост и цена
Практичне разлике се своде на оптички губитак, дуготрајну{0}}стабилност, алате и рефлексију. Као радна референца,Смернице за губитке које је објавила Тхе Фибер Оптиц Ассоциатион (ФОА)корисни су: једно-модно спајање фузије је обично буџетирано на отприлике 0,1–0,15 дБ, док су претходно -полирани механички- конектори за спајање дозвољени до око 0,75 дБ према ТИА-568 проценама губитака. Резултати на терену за добре механичке везе често се крећу између 0,2 и 0,5 дБ, али ширење је шире и у великој мери зависи од расцепа и чистоће. Третирајте било који појединачни број као циљ за верификацију тестирањем, а не као гаранцију.

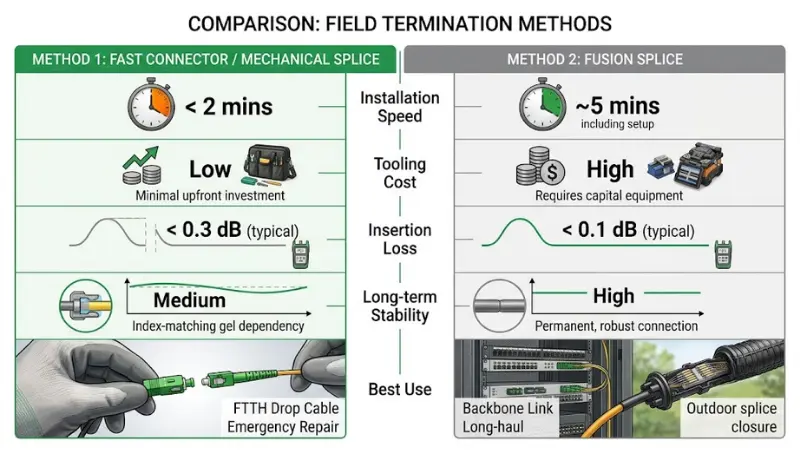

| Фактор | Брзи конектор / механичко спајање | Фусион Сплице |
|---|---|---|
| Брзина инсталације | Фаст; минимално подешавање на терену | Спорије; подешавање опреме и по{0}}циклусу спајања |
| Потребна опрема | Скидач, секач, комплет за чишћење | Фусион за спајање, секач, рукави, пећница за загревање |
| Ниво вештине | Краћа крива учења | Више обуке и праксе |
| Цена унапред | Ниска цена алата | Висока цена алата, нижа по{0}}заједничка цена по запремини |
| Типичан губитак уметања | Виши и варијабилнији (око 0,2–0,75 дБ) | Веома ниска (често испод 0,1 дБ) |
| Рефлексија / стабилност | Добро када се добро инсталира; осетљив на околину | Одличан и стабилан током времена |
| Флексибилност прераде | Лакше је заменити или преместити | Перманент; мора да се поново-споји да би се променила |
| Најбоља употреба | ФТТХ, кабл за испуштање, брза поправка, привремени или мали послови | Главне, дуготрајне{0}}везе, критичне, спољне, трајне везе |
Ниједан метод није увек бољи. Брзи конектор осваја брзину на терену, практичност и ниску цену алата; фузионо спајање побеђује на малим губицима и трајној поузданости.
Који је метод бољи за различите апликације?
Инсталација ФТТХ и спуштеног кабла

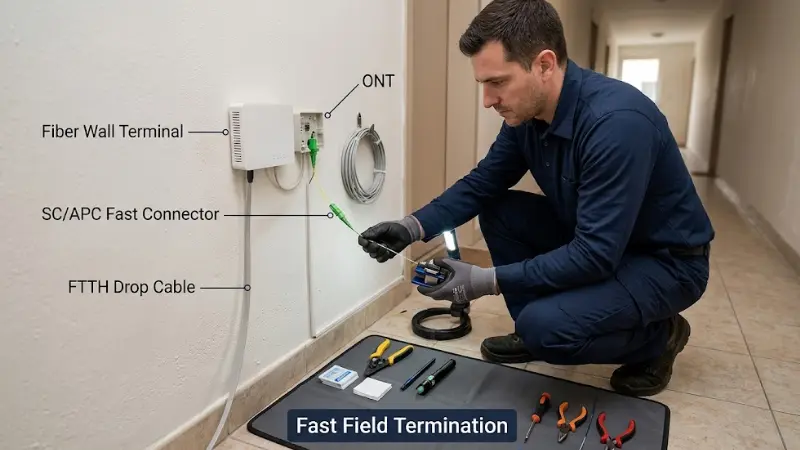

За ФТТХ, брзи конектори су обично практичан избор. Замислите једног техничара који ради у више-стамбеној згради: на десетинеФТТХ каблзавршетака преко ходника, стубова и претплатничких соба у једном дану. Постављање фузионог уређаја за спајање на свака врата је споро и незгодно; СЦ/АПЦ брзи конектор усклађен са каблом за испуштање омогућава посади да заврши сваку тачку за неколико минута и настави даље.
Хитна поправка и привремене везе
Када је веза прекинута и сервис се мора брзо вратити, механички брзи конектор га брзо враћа док је заказана трајна поправка фузије. Исто важи и за тестирање, решавање проблема и краткорочне-промене на мрежи где брзина надмашује трајност.
Дугачка{0}}кичма и критичне везе
За главне руте, затварања на отвореном и критичне сервисне везе, фузионо спајање је боља опција. Овим везама је потребан низак, стабилан губитак и морају да преживе године промене температуре и руковања, а трајни спојени спој је много бољи за то од теренског конектора.
Индоор дистрибутивне и мале пословне мреже
У затвореном простору, било која метода може радити. Кратке стазе са много брзих завршетака фаворизују брзе конекторе; стална главна карика или строжи буџет за губитке фаворизује фузију. Засновајте позив на буџету везе, скали пројекта, доступним алатима и колико често очекујете да додирнете везу.
Како одабрати прави брзи конектор за оптичка влакна?
Ако користите брзи конектор, спецификација мора да одговара каблу и систему или ће перформансе бити недоследне.
Тип конектора: СЦ, ЛЦ, ФЦ или СТ
СЦ брзи конектори доминирају ФТТХ и приступним мрежама. ЛЦ верзије се појављују у-опреми веће густине и закрпању. ФЦ и СТ су неуобичајени у модерном ФТТХ, али се и даље појављују у старим и индустријским системима. Ускладите конектор са интерфејсом на адаптеру, разделнику, прикључној кутији или ОНТ-у са којим ће се упарити.
Тип полирања: УПЦ или АПЦ
Немојте случајно мешати УПЦ и АПЦ. УПЦ има равну или благо куполасту крајњу страну; АПЦ користи угаону чеону страну, обично идентификовану зеленим телом. Угао рефлектује залуталу светлост назад у облогу уместо право нагоре у влакно, што повећава повратне губитке, а то је важно у ПОН системима где упстреам рефлексије изазивају нестабилност. ТхеИЕЦ 61755 конектор оптичког интерфејса стандарддефинише повратне-оцене губитка иза овога, а АПЦ оцене су знатно изнад УПЦ. За ФТТХ и ПОН, анСЦ/АПЦ брзи конекторје уобичајено подразумевано; за опште закрпе, СЦ/УПЦ или ЛЦ/УПЦ могу одговарати дизајну. Ако вам је избор УПЦ-у односу на{2}}АПЦ нов, овај прегледразлика између ПЦ, УПЦ и АПЦ полирањавреди прочитати.
Тип влакна: сингле моде или мултимоде
Конектор мора одговарати влакну. Брзи конектори за један-мод упарују се са једним-каблом за спуштање и приступ; вишемодни конектори се упарују са вишемодним влакнима у кратким радњама у предузећу или центру података. Коришћење погрешног типа узрокује лоше перформансе или потпуни неуспех, па потврдите разлику измеђуједномодно-модно и вишемодно влакнопре него што наручите.
Компатибилност каблова
Проверите да ли конектор прихвата структуру и пречник вашег кабла, било да је то 0,9 мм чврст-бафер, 2,0 мм или 3,0 мм кабл или раван ФТТХ кабл. За ФТТХ, постављање-кабла је критично: конектор треба да чврсто држи кабл тако да се влакно не може померити након инсталације.
Губитак убацивања и повратни губитак
Губитак уметања и губитак поврата су бројеви који одлучују да ли веза испуњава буџет. Не верујте само називу производа; прочитајте спецификацију добављача, стандард тестирања и процес{1}}контроле квалитета и затражите узорке извештаја о тестирању пре масовне поруџбине.
Корак-по-Инсталација брзог оптичког конектора
Квалитет поља, а не сам производ, одређује механичке{0}}перформансе везе. Поновљива секвенца је важнија од сирове брзине. За верзију{3}}специфичну за производ пратите упутства произвођача и погледајте ова општадетаљни кораци повезивања за брзи конектор.
- трака:уклоните омотач и премаз до дужине коју конектор захтева, користећи одговарајућу траку за скидање кабла како не бисте зарезали стакло.
- чисто:обришите голо влакно са{0}}масама које не остављају длачице и одобреним средством за чишћење; не додирујте очишћени део.
- Цлеаве:користите оштар, одговарајући секач и ускладите дужину цепања са спецификацијом конектора. Раван, квадратни крај је циљ.
- Прегледајте:избегавајте додиривање крајњег дела након цепања; чист, квадратни расцеп је оно што смањује губитак.
- убацити:гурните влакно до краја у конектор док не налегне на стуб, а затим активирајте механизам за закључавање.
- Брава и хаљина:причврстите стезаљку кабла и избегавајте уске кривине у близини тела.
- Тест:проверите везу пре него што затворите кућиште.
Како тестирати брзи конектор након инсталације

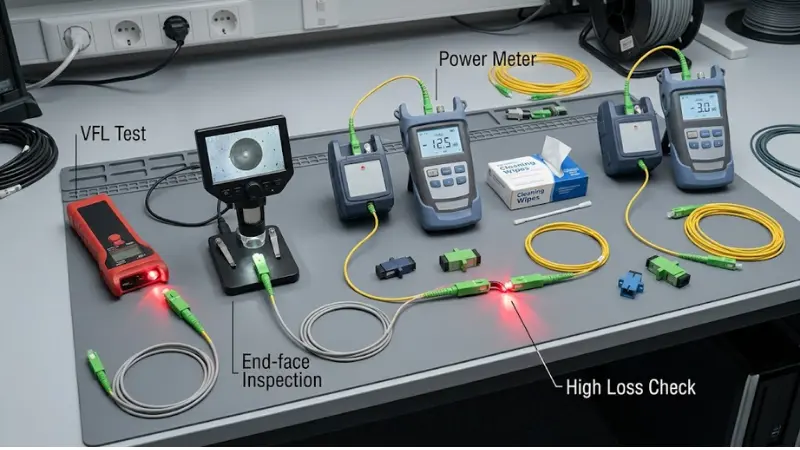

Само визуелни преглед није довољан. У најмању руку, користите визуелни локатор грешке (ВФЛ) да бисте потврдили континуитет и открили лоше седиште или оштар кривину као светло цурење. Користите оптички мерач снаге са извором светлости да измерите губитак између-до-краја у односу на буџет везе и користите ОТДР на дужим или спорним везама да бисте лоцирали догађај са великим{4}}губицима. Прегледајте спојену крајњу страну микроскопом са влакнима када резултати изгледају маргинално. Снимите очитавања; документовани податак о губитку је оно што вам говори да је раскид прошао, а не чињеница да је кликнуо на своје место.
Решавање проблема са великим губицима приликом уметања на брзом конектору
Када се свеже прекинути конектор очитава високо, радите од најчешћег до најмањег пре него што било шта пресечете:
- Крај-контаминација лица:водећи узрок. Прегледајте и очистите спојну површину и адаптер, а затим поново{1}}измерите.
- Лош раскол:под углом или напукнута расцеп оставља празнину или се распршује. Поново-раздвојите и поново{2}}укључите.
- Испод-уметнутог влакна:ако влакно није дошло до стуба, брава се можда затворила на ваздуху. Вратите{1}}у потпуности.
- Савијање или напрезање тела:ослободите чврсте кривине и проверите стезаљку кабла.
- Неподударање пољског или влакна:потврдите да нисте упарили УПЦ са АПЦ или једно-режим са вишемодним.
Ако губитак и даље није у складу са спецификацијама након чишћења-и-поновне провере, замените конектор. За шире симптоме мреже изван једног зглоба, овај водич зарешавање уобичајених проблема са оптичком мрежомпомаже да се изолује где се проблем заиста налази.
Уобичајене грешке при коришћењу брзих оптичких конектора
Већина неуспеха на терену води до малих грешака у припреми: неравномерно или под углом расцеп који повећава губитак; прљави крај од прашине, уља или отисака прстију; погрешан тип конектора, као што је УПЦ где је потребан АПЦ; неусклађеност{0}}пречника кабла која омогућава да се влакно креће; преко-савијање у близини тела; и прескакање оптичког испитивања. Избегавање ових не кошта ништа осим дисциплине, а разлика је између брзог конектора који ради и оног који тихо смањује буџет везе.
Контролна листа за куповину Б2Б брзих конектора за оптичка влакна
За набавку, циљ је доследност серије, а не само ниска јединична цена. Пре масовне поруџбине, потврдите:
- Подаци из листа са подацима:наведени губитак уметања и повратни губитак, са наведеним стандардом испитивања и условима.
- Конектор и полирање се поклапају:СЦ/ЛЦ/ФЦ и УПЦ/АПЦ исправни за ваш систем иприкључна кутија са влакнима, адаптер или разделник са којим се спаја.
- Компатибилност каблова:подршку за ваш тачан пречник{0}}кабла и структуру, са сигурном обујмом.
- Тестирање узорака:захтевајте узорке и извештаје о тестирању и проверите губитак у-кући пре него што извршите обим.
- Конзистентност серије и инспекција:питајте како добављач контролише квалитет прстена и{0}}геометрију крајњег дела на партијама.
- Паковање, МОК и време испоруке:потврдите заштитно паковање, минималну количину поруџбине и реалистичну испоруку за ваше увођење.
Ако набављате комплетан опис материјала, а не само конекторе, овоВодич за набавку ФТТХ пасивних компонентипокрива како се конектори, разделници и кућишта уклапају заједно. За ПОН архитектуре, такође величинуПЛЦ разделникфаза поред конектора тако да се буџет за губитак од-до-краја затвара.
ФАК
Да ли је брзи конектор са оптичким влакнима исти као и механички спој?
Не баш. Брзи конектор је конекторски производ; механичко спајање је метода поравнања коју многи од њих користе интерно. Они су блиско повезани, али нису заменљиви појмови: конектор је хардвер, механички спој је начин на који спаја влакно изнутра.
Да ли је спајање фузијом боље од механичког спајања?
За трајне везе са малим-губицима и високом{1}}стабилношћу, да. За брзу инсталацију, ниже трошкове алата и практичност на терену, механички брзи конектор је бољи. Тачан одговор зависи од буџета за губитак и колико трајна мора бити спојница.
Који алати су ми потребни да инсталирам брзи конектор са оптичким влакнима?
Облога и средство за скидање премаза величине вашег кабла, -квалитетни алат за сечење, комплет за чишћење са марамицама без длачица-и одобреним растварачем и тест алат као што је ВФЛ или оптички мерач снаге. Није потребан фузиони уређај за спајање, што је главни разлог зашто се екипе одлучују за овај метод.
Зашто брзи конектор понекад показује велики губитак уметања?
Обично прљава крајња страна или лош цеп, ређе недовољно-уметнуто влакно, уско савијање или УПЦ/АПЦ или једно-неподударање режима/вишемода. Прво очистите и проверите, поново-одсечите ако је потребно и поново-измерите пре замене конектора.
Може ли брзи конектор да замени фузионо спајање?
За ФТТХ кабл, рад на страни претплатника{0}}и привремене поправке, често да. За кичму, дуготрајне-и отворене спојеве на отвореном где су буџет за губитке и дугорочна-стабилност критични, спајање фузијом остаје сигурнији избор.
Како да тестирам брзи конектор након инсталације?
Проверите континуитет помоћу ВФЛ-а, измерите крај{0}}до- губитак од краја до краја помоћу оптичког мерача снаге у односу на буџет везе, користите ОТДР на дужим везама и прегледајте крајњу страну микроскопом са влакнима ако очитавање изгледа маргинално. Забележите резултат тако да се прекид документује као пролазан.
Да ли су брзи конектори поуздани за ФТТХ и да ли раде са једним{0}}модним влакном?
Да у оба случаја када се спецификација поклапа и инсталација се контролише. Многи брзи конектори, посебно СЦ/АПЦ типови за ПОН и ФТТХ, дизајнирани су за једно-модно влакно. Пре инсталирања проверите тип влакна, полирање и пречник кабла.
Да ли се брзи конектори за оптичка влакна могу поново користити?
Зависи од дизајна конектора; многи се не препоручују за поновну употребу. Неке структуре дозвољавају уклањање или замену, али оштећени или контаминирани конектор не треба поново инсталирати ако вам је стало до стабилних перформанси везе.
Закључак
Брзи конектори и фузионо спајање решавају различите проблеме. Посегните за брзим конектором када вам је потребан брз ФТТХ завршетак, рад-кабловски рад, хитна поправка или мало-решење за алат; посегните за фузионим спајањем када веза мора да буде трајна, са малим-губицима и стабилна на главној или спољној рути. За набавку, ускладите тип конектора, полирање, тип влакна, пречник кабла и број тестираних губитака са вашим стварним сценаријем и проверите узорке пре куповине у количини.
