Написано за инсталатере мреже и тимове за набавку, и проверено у односу на тренутни стандард МПО интерфејса (ИЕЦ 61754-7) и методе поларитета ТИА-568.3, тако да можете да проверите техничке тачке уместо да их верујете.
МПО адаптер изгледа као једноставна пластична спојница, али унутар везе са влакнима високе{0}}обе густине обавља један критичан посао: држи два МПО конектора са више-мрежних влакана лицем у лице, тако да се свако влакно језгро поравна са својим партнером у истом тренутку. У центру података где један панел од 1У може да носи стотине влакана, неусклађен или погрешан адаптер{4}}поларитета је разлика између чисте везе и сати праћења везе која изгледа добро, али не пропушта светлост.
Овај водич објашњава шта је МПО адаптер, како он заправо функционише, типове које ћете срести на табели са подацима (поларитет, број влакана, пол и кућиште) и корак по{0}}по{1}} начин да изаберете прави. Тамо где је важно, указује на стандарде интерфејса и поларитета, тако да можете потврдити део уместо да погађате.
Шта је МПО адаптер?
МПО адаптер, који се понекад пише као МПО/МТП адаптер, је уређај за спајање оптичких влакана направљен за МПО конекторе са више{0}} влакана. Он прима по један конектор са сваке стране и држи их у исправној оријентацији, тако да се читав ред влакана, било да је то 8, 12, 16 или 24, спаја заједно кроз један компактни интерфејс.
За разлику од аЛЦ адаптер са једним-влакном, који спаја само два влакна, МПО адаптер управља читавим низом, понекад два наслагана реда. То је оно што га чини окосницом -закрпа високе густине, где су простор у рек-овима, проток ваздуха и провод каблова под притиском.

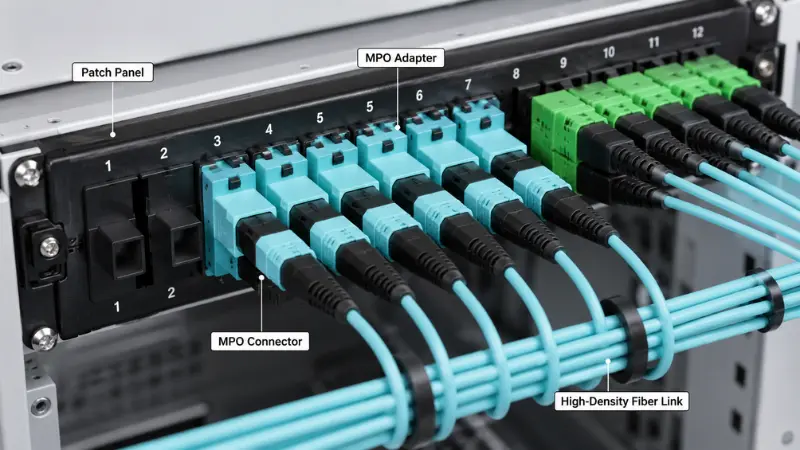

Обично ћете наћи МПО адаптере у патцх панелима центара података и МПО касетама, кабловима за кичму и транк, оквирима за оптичку дистрибуцију и пројектима миграције који померају 40Г, 100Г или 400Г дуплекс везе на паралелну оптику.
МПО адаптер против МПО конектора
Два појма путују заједно, али нису исти део. Конектор је на каблу; адаптер је у панелу.
| Ставка | МПО адаптер | МПО конектор |
|---|---|---|
| Главна функција | Спаја и поравнава два МПО конектора | Завршава низ оптичких влакана |
| Где седи | Монтира се у панел, касету или адаптерску плочу | Причвршћен на крај пртљажника или патцх кабла |
| Кључни посао | Држи оба конектора у правој оријентацији | Носи влакна и спаја се са супротним конектором |
| Шта проверити | Поларитет, оријентација кључа, стил кућишта, број влакана | Број влакана, пол, класа феруле, полирање, губитак уметања |
Укратко, тхеМПО конекторје део причвршћен за кабл, док је адаптер део у панелу који омогућава да се два конектора правилно споје.
Како функционише МПО адаптер?
МПО адаптер је механички водич, а не оптичка компонента. Обично не садржи сопствена влакна. Када гурнете конектор са сваке стране, кућиште адаптера фиксира њихову оријентацију и држи исправан положај парења тако да се два прстена могу спојити равно.
Кућиште, кључ и вођице
Сваки МПО конектор користи правоугаони прстен са више-фибер (МТ) са малим кључем на једној страни тела. Отвор адаптера је обликован према том кључу, тако да конектор лежи само у једном правцу. Фино поравнање, међутим, долази од самих ферула. У исправном пару, један конектор је причвршћен, што значи мушки са два водича, а други је откачен, што значи женски са две рупе за навођење. Игле клизе у рупице и региструју два ферула са прецизношћу у микронима. ТхеДимензије интерфејса МПОкоји дефинишу ову геометрију пин и вођице{0}}отвора за мушке и женске утикаче су наведени у ИЕЦ 61754-7, због чега се усаглашени конектори и адаптери различитих произвођача могу међусобно повезати.
Пол конектора није опционалан
Пошто поравнање зависи од постављања пинова у рупе, за радну спојену тачку потребан је тачно један мушки и један женски конектор. Два мужјака неће седети, јер нема рупа за хватање иглица, а њихово присиљавање може оштетити крајње стране. Две женке немају шта да их поравнају. Дакле, пре него што наручите, пратите пол дуж целе везе: ако вам гепек падне женско, касета или патцх кабл са друге стране мора да донесе игле. Адаптер не може поправити неусклађеност полова; држи само оно што му даш.
Објашњени поларитет МПО адаптера и оријентација кључа
Поларитет је део МПО рада који производи највише грешака на терену, јер делови могу механички да се уклапају док је оптичка путања погрешна. У дуплекс вези једно влакно емитује, а друго прима. Преко више-оптичких МПО-а који преносе-и-однос морају да преживе сваки канал, касету и патцх кабл у каналу, тако да је поларитет својство целе везе, а не било ког појединачног адаптера.
Тип А, Тип Б и Тип Ц
ТИА-568.3 описује три типа поларитета низа. Разликују се по томе како су влакна мапирана од краја до краја и како су конектори спојени.
| Тип | Мапирање влакана (где се налази позиција 1) | Оријентација на кључ | Где се уклапа |
|---|---|---|---|
| Тип А (право) | Од позиције 1 до позиције 1 | Тастер-горе до тастер-доле | Структурирано каблирање на касети{0}}; каналу је потребан један преокренути патцх кабл |
| Тип Б (обрнуто) | Од позиције 1 до позиције 12 | Тастер{0}}горе до тастера{1}}горе | Уобичајени избор за директну паралелну оптику; исти патцх каблови раде на оба краја |
| Тип Ц (пар{0}}окренут) | Од позиције 1 до позиције 2, у замењеним паровима | Тастер-горе до тастер-доле | Неки дуплекс МПО-на-ЛЦ системи |
Сва три су важећа и усаглашена са{0}}стандардима, а сва три постижу исти циљ добијања преноса на једном крају и примања на другом. Квака је у томе што нису интероперабилни ако их помешате. Изаберите један метод за целу инсталацију и одржавајте га доследним, јерМетоде поларитета ТИА-568.3су заменљиви у резултату, али не и када се комбинују у истом каналу.
Тастер за читање-горе и тастер{1}}доле
Тастер{0}}нагоре значи да језичак кључа конектора показује нагоре; тастер-доле значи да показује надоле. Са кључем горе и крајњом страном према вама, позиција 1 седи крајње лево. Да ли се два спојена конектора сусрећу са кључем-горе до кључа-доле или кључа-горе до кључа-нагоре је управо оно што одлучује о директном или обрнутом пресликавању, тако да на табели са подацима однос кључа представља директан траг за тип поларитета. Једну замку вреди означити: обрнути положај такође обрће угаону крајњу странуАПЦ синглемоде конектори, тако да је Тип Б обично вишемодна, равна{0}}конвенција. Ако радите са АПЦ, потврдите полирање и угао пре него што претпоставите метод.
МПО вс МТП адаптер: да ли су исти?
Често ћете видети делове са ознаком МПО/МТП и питати се да ли купујете две различите ствари. МТП је регистровани заштитни знак УС Цонец-а за сопствени побољшани МПО конектор, изграђен на строжим толеранцијама са плутајућим прстеном и металном стезаљком. По дефиницији анМТП конектор је у потпуности усклађен са МПО стандардом, тако да су МТП и генерички МПО интермате. Јасно речено, сваки МТП је МПО, али није сваки МПО МТП.
За адаптер, то значи да ће квалитетан МПО адаптер упарити МТП и генеричке МПО конекторе; практичне разлике у конзистентности губитака и трајности{0}}циклуса парења углавном су у конектору, а не у спојници. Када спецификација пројекта каже МТП, вреди проверити да ли купац конкретно мисли на бренд УС Цонец или користи ту реч слободно за било који МПО, јер та једина разлика мења цену и изворе. За дубље поређење погледајте нашуводич за МПО и МТП влакна.
Врсте МПО адаптера
По броју влакана: 8, 12, 16 и 24
Ускладите адаптер са форматом конектора и апликацијом. Уобичајени бројеви и где се појављују:
- 8 и 12 влакна:40Г-СР4 и 100Г-СР4 користе 8 влакана, често смештених у МПО од 12- влакана; синглемоде 400Г-ДР4 такође користи 8 влакана у МПО-12.
- 16 влакана:400Г-СР8 и 800Г варијанте користе 16 влакана, са 8 предајних и 8 за пријем, у МПО-16.
- 24 влакна:дворедни-формат за веома високу густину и неке старе 100Г-СР10 везе.
МПО-12 и МПО-16 нису заменљиви. Разликују се по ширини феруле и кључу, тако да се разликује и отвор адаптера. Пре куповине проверите број и на конектору и на панелу.Више{0}}број МТП/МПО адаптерадоступни су да поједноставе складиштење, али адаптер и даље мора да одговара конектору који заправо користите.
Синглемоде вс мултимоде
МПО адаптери долазе за оба. Једномод (ОС2) одговара већем домету и мањим буџетима за губитке, док мултимод (ОМ3, ОМ4, ОМ5) доминира везама кратког{5}}домета, велике-везе унутар центра података. Тип влакна утиче на полирање конектора и степен перформанси, а често и на боју кућишта. Ако још увек одлучујете шта да примените, наш прегледсинглемоде наспрам мултимоде влакнапоставља компромисе{0}}.
Шифра боја и кућиште
Боја је користан први траг. Акуа обично сигнализира ОМ3 или ОМ4, магента или ерика љубичаста често сигнализира ОМ4, зелена лимета сигнализира ОМ5, а плава или зелена је уобичајена за синглемоде. Међутим, то је траг, а не гаранција, јер се произвођачи разликују и избор УПЦ-у односу на-АПЦ такође утиче на боју каросерије. Прочитајте технички лист за тип влакана, поларитет и класу уместо да купујете само на боји кућишта. Ако ваша одлука о боји заиста зависи од стакла,ОМ1 до ОМ5 вишемодна фамилијаобјашњава како се оцене пресликавају на апликације.
Прирубнички вс без прирубнице
Ово је више{0}}одлука већа него одлука о учинку.
| Аспецт | Прирубнички | Без прирубнице |
|---|---|---|
| Монтажа | Вијцима{0}}фиксирани за металну плочу | Укачите-у клип,{1}}мање алата |
| Најбоље када | Поправљени ОДФ или патцх панели, теже руковање, често пре{0}}закрпање | Модуларни панели и касете велике{0}}густине, брза монтажа |
| Промена{0}} | Јаче држање, спорије се монтира | Брзо се монтира, задржавање се ослања на изрез на плочи |
Ако адаптер живи у фиксном металном оквиру са којим се често рукује, прирубнички је сигурнији избор. Ако пакујете густу модуларну плочу и желите састављање-без алата, обично побеђује без прирубница.
Где се користе МПО адаптери?
Уместо листе апликација, помаже да погледате тачку везе и белешку о избору за сваку.
Дата центри.МПО адаптери се налазе у панелима за спајање, на задњој страни касете и на спојевима пртљажника{0}}на-пртљажник. Типична путања има велики-бројМПО трунк или патцх каблна панел, а затим га преноси кроз касете до ЛЦ дуплекс портова. Напомена о избору: одговара типу поларитета касете и оријентацији тастера, или прекид неће сачувати пренос и пријем.
Телеком и ОДФ.У оптичким дистрибутивним рамовима и централним{0}}канцеларијама, МПО консолидује многа влакна у компактне панеле. Ако бирате између стилова оквира, наше поређењеОДФ у односу на патцх панелпокрива где сваки стане.
Касете и разбијање.Многе касете користе МПО адаптере позади и ЛЦ напред, претварајући један трунк у дуплекс портове за закрпање. За мешовите примене, погледајтеЛЦ у односу на МТП/МПО за високу густину, и где ан
8-језгрени СЦ-прелаз на МТП/МПОима смисла.
Брза{0}}миграција.Прелазећи са дуплекс на паралелну оптику, МПО каблирање поједностављује физички слој. 400Г-СР8, на пример, ради16 влакана преко МПО-16по ИЕЕЕ 802.3. Ако прво направите корак од 100Г, наш
100Г водич за кабловепролази кроз опције.
Предности на први поглед
| Бенефит | Шта то значи у пракси |
|---|---|
| Већа густина | Један МПО интерфејс носи 8 до 24 влакна, смањујући број спојница и адаптера у рек |
| Чишће управљање | Мање прикључака значи мање загушења и бољи проток ваздуха |
| Бржа инсталација | Унапред{0}}терминирани трупови и касете прескачу на-полирању и спајању на лицу места |
| Лакше надоградње | Планирана МПО окосница може касније{0}}да се врати на касете, отворе или директну паралелну оптику |
| Спреман{0}}за велике брзине | Погодан за 40Г, 100Г и 400Г паралелне примопредајнике |
Како одабрати МПО адаптер: оквир у 6 корака?
Уместо да бирате по облику, радите низ канал по редоследу:
- Потврдите тип везе.Да ли је то директна МПО-ка-МПО веза или касете за напајање МПО трупа које излазе на ЛЦ?
- Потврдите интерфејс примопредајника.Обратите пажњу на број влакана и конектор, на пример 100Г-СР4 на 8 влакана, или 400Г-СР8 на 16 влакана и често АПЦ.
- Потврдите број влакана у трупу.МПО-8, 12, 16 или 24; адаптер мора да му одговара.
- Потврдите касету у односу на директну.Касете постављају мапирање поларитета за вас. Директна веза гура поларитет на пртљажник и каблове, тако да сами сносите одговорност.
- Потврдите оријентацију кључа и кућиште.Тастером{0}}горе до кључа-доле или тастером{2}}горе до кључа-горе за ваш метод и са прирубницама или без прирубница за вашу плочу.
- Потврдите буџет за губитак и чистоћу.Одаберите оцену уметања{0}}за коју вам је потребан буџет за везу и планирајте да прегледате и очистите пре спајања.
Ако вам кораци од 1 до 5 остављају више од једног броја на залихама, адаптер за више-формата може да поједностави полицу, али тек након што су ти кораци стварно решени.
Пример: Избор адаптера за патцх панел у центру података
Рецимо да постављате ОМ4 МПО канал од 24-влакана на панел од 1У и пребацујете га на ЛЦ дуплекс за 100Г-СР4 прекидаче. Прикључци за пртљажник су женски, а касетни МПО конектори су мушки, тако да их стандардни МПО адаптер спаја без полног сукоба. Стандардизовали сте метод Б, тако да су касете и пртљажник типа Б, а конектори одговарају кључу-до кључа{10}}горе; адаптер једноставно мора да подржава ту оријентацију и формат{12}}броја влакана који касета користи. Бирате адаптере без прирубница јер је панел густог дизајна-, аква кућиште јер је влакно ОМ4, и ниског квалитета јер канал већ троши буџет на две друге касете. Пре закрпања, прегледајте сваки прстен. Ништа од овога није егзотично, али прескочите проверу поларитета и цео панел тихо преноси у пренос.
Контролна листа спецификација МПО адаптера за РФК
Када пошаљете захтев за понуду, дајте добављачу ове детаље како би прави део био испоручен први пут:
- Број влакана: 8Ф, 12Ф, 16Ф или 24Ф
- Тип влакна: синглемоде (ОС2) или мултимоде (ОМ3, ОМ4, ОМ5)
- Тип поларитета: А, Б или Ц
- Оријентација тастера: тастер-горе до тастера-доле или тастер-горе до тастера-горе
- Пол конектора који се користи у вези
- Кућиште: са прирубницама или без прирубница
- Боја и материјал кућишта
- Опсег радне температуре
- Уметање-оцена губитка или везе-циљ буџета
- Компатибилност са поклопцима за прашину и адаптерском плочом или изрезима на панелу
- Усклађеност као што је РоХС, плус извештај о тестирању
Кратак дијаграм каблирања поред ове листе уклања већину-и-назад.
Прегледајте и очистите пре него што се спојите
МПО феррула пакује много крајњих површина у једну површину, тако да једна мрља може уклонити више од једног канала. На обручима од 16 и 24 влакна, варијација у висини између влакана отежава равномерно чишћење, због чега је правило да се прегледа, очисти, а затим поново прегледа. Контаминација се показује као већи губитак уметања, већа рефлексија и испрекидане везе које се споро прате у густом панелу. Користите одговарајуће алате за преглед и чишћење МПО и пратите звукпракса{0}}инспекције крајњег лицапре сваког другара. Наше белешке о
руковање МПО скакачимапокривају дневну-до-дневну негу која на првом месту одржава чисте крајеве.
Уобичајене грешке и колико коштају
- Игнорисање поларитета.Делови се уклапају, али преносе се на пренос. Веза је тамна и губите време тражећи везу која физички изгледа исправно.
- Третирање МПО и МТП као идентичних по квалитету.Оба се спајају, али се губитак и издржљивост разликују. Под претпоставком да паритет може тихо да уништи ограничен буџет везе.
- Куповина само у боји.Акуа не потврђује квалитет, поларитет или полирање. Таблица са подацима ради.
- Заборављање рода.Два закачена или два неповезана конектора се неће поравнати, а њихово присиљавање може изгребати крајње површине.
- Нема плана надоградње.Адаптер и пртљажник изабрани само за данас се можда неће{0}}вратити чисто на 400Г или 800Г касније.
Честа питања о МПО адаптерима
П: Шта заправо ради МПО адаптер?
О: Спаја два МПО конектора и држи их поравнате тако да се читав низ влакана спаја одједном кроз један компактни интерфејс.
П: Да ли је адаптер исти као и конектор?
О: Не. Конектор је причвршћен за кабл, а адаптер је спојни део на панелу који омогућава да се два конектора споје.
П: Да ли треба да користим тип А или тип Б?
О: Зависи од целог канала. Тип Б је уобичајен за директну паралелну оптику јер исти патцх каблови раде на оба краја. Тип А је уобичајен у структурираним кабловима-базираним на касетама. Одлучите једном и останите доследни од краја до краја.
П: Може ли један адаптер служити и МПО-12 и МПО-24?
О: Не. Ширина прстена и кључ се разликују, тако да је отвор адаптера специфичан за-број. Неки адаптери се нуде у неколико верзија, али свака верзија и даље одговара једном формату.
П: Како да прочитам тастер-горе или тастер{1}}надоле са спецификације или фотографије?
О: Пронађите језичак кључа на телу конектора. Да ли се два повезана конектора састају-на-доле или горе-до-горе говори вам директно или обрнуто мапирање, које је директно повезано са типом поларитета.
П: Да ли су синглемоде и мултимоде адаптери само различите боје?
О: Не. Тип влакна утиче на полирање, квалитет и толеранције, а не само на боју. Потврдите пуну спецификацију.
П: Који МПО адаптер ми треба за 400Г или 800Г?
О: Те паралелне оптике користе МПО-16 од 16 влакана, често са АПЦ. Ускладите адаптер са тим бројем и кључем.
П: Како да знам да је адаптер добављача добар?
О: Затражите тип влакна, поларитет, пол, кућиште, оцену губитка{0}}уметања и извештај о тестирању, а затим проверите да ли је у складу и да ли је у складу са буџетом за везу.
П: Шта да наручим поред адаптера?
О: Обично каблови за трунк и спојеве, касете, адаптерска плоча или панел и поклопци за прашину, сви су усклађени са истим поларитетом и шемом кључа.
Закључак
МПО адаптер је мали део са огромним послом: одржавање два више{0}}конектора за влакна у равни тако да веза ради први пут. Одредите тачан број влакана, поларитет, пол, тип влакна и кућиште и потврдите их у односу на стандарде интерфејса и поларитета уместо да купујете по изгледу. Ако планирате МПО/МТП пројекат, унапред пошаљите свом добављачу број влакана, тип поларитета, оријентацију кључа, стил кућишта и дијаграм каблова. То је најбржи пут удесноМПО адаптери одговарајуће склопове каблова за вашу мрежу.
