Шта је ФЦ Фибер конектор? Водич за типове, употребу и избор

АнФЦ конектор за влакнаје округли оптички конектор са навојем који се зашрафи у адаптер или порт опреме уместо да се гура као СЦ или ЛЦ конектор. Име се обично чита каоФерруле Цоннецтор, а цео дизајн постоји да ради једну ствар добро: држите стабилну, поновљиву оптичку везу која остаје на месту када се опремом рукује, помера или је изложена вибрацијама.

ФЦ више није подразумевана за нове-мреже велике густине - којој улога припадаЛЦ конектори. Али то је још увек уобичајено на оптичким инструментима за тестирање, у деловима старије телекомуникацијске и преносне инфраструктуре, као и у системима са оптичким-одржавањем ласера, сензора и поларизације (ПМ). Овај водич покрива како ФЦ функционише, како се ФЦ/ПЦ, ФЦ/УПЦ и ФЦ/АПЦ разликују, где је ФЦ и данас наведен и како одабрати прави ФЦконектор, патцх кабл, пигтаил или адаптер за пројекат.

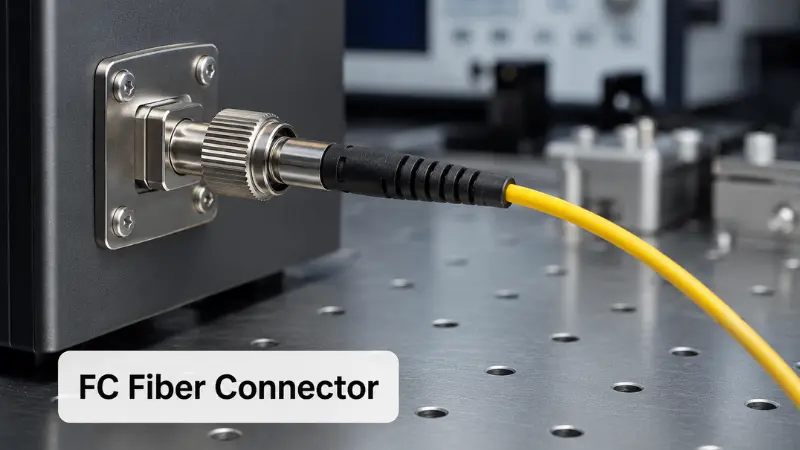

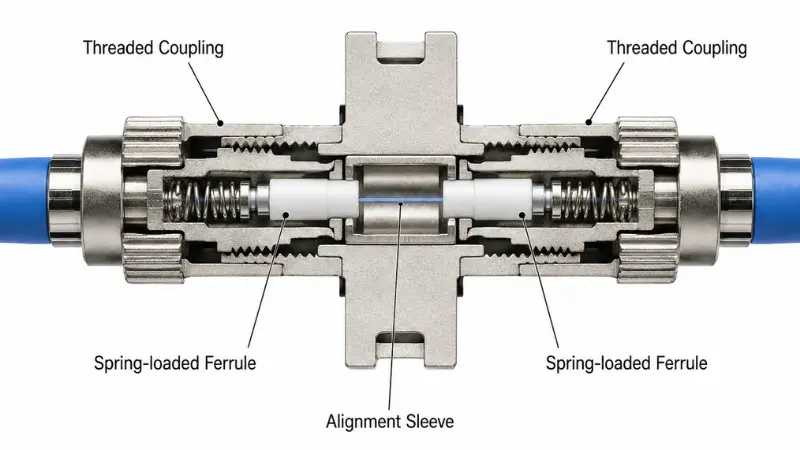

Како ради ФЦ Фибер конектор?

ФЦ конектор користи спојну матицу са навојем да се причврсти на адаптер или порт уређаја. Како се навртка затеже, опружни-обруч гура се у контакт са спојним прстеном, постављајући две крајње стране влакана тако да светлост може да прође са малим губицима. Димензије интерфејса су међународно дефинисане уИЕЦ 61754-13, који специфицира фамилију ФЦ конектора око чауре од 2,5 мм и навојне, опруге{1}}спојнице.

Механизам за спајање са навојем

Завртње{0}}на спојници је карактеристика конектора. Уместо да шкљоцнете на своје место, ротирате матицу док конектор не легне. Исплата је механичка стабилност: веза је отпорна на случајна повлачења и држи своје поравнање под вибрацијама, што је управо оно што је потребно испитним столовима и отворима за инструменте.

Замена{0}}је брзина. Нитовање и уклањање нити сваке везе спорије је од потискивања-повлачења СЦ или ЛЦ-а, тако да је ФЦ ретко прави алат за густ панел закрпе који се често -покрпа. Зарађује своје место тамо где је веза постављена једном и очекује се да ће остати поуздана.

Ферула, кључ и делови који су важни

Познавање главних делова олакшава одређивање и решавање проблема:

• Ферруле- обично керамички (цирконијум) цилиндар од 2,5 мм који држи и центрира влакно на крајњој страни, исте номиналне величине као СЦ и СТ феруле.
• Матица спојнице- ротирајућа метална обујмица која се навлачи на адаптер и примењује контактну силу.
• Тастер за поравнање- мали мушки кључ на телу конектора који поставља оријентацију и спречава ротацију прстена у односу на крајњу страну која се спаја.
• Тело конектора и пртљажник- кућиште које држи све заједно, плус чизме-за растерећење које штити влакно на месту где излази.
• Адаптер слееве- унутар ФЦ адаптера, подељена навлака за поравнање прима обе чауре и поставља их у линију.

Поравнање је важно јер лоше постављени или укрштени{0}}конектор повећава губитак при уметању и повратни губитак, а присиљавање или увртање феруле у односу на његов спој може изгребатиуглачана чеона страна. Тастер је посебно важан на угаоним (АПЦ) конекторима, где ротациони положај директно утиче на перформансе.

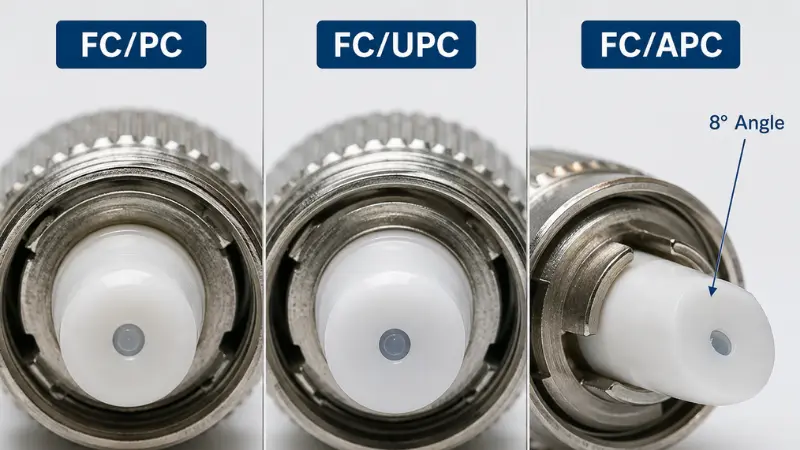

Типови полирања ФЦ конектора: ПЦ, УПЦ и АПЦ

ФЦ конектори се испоручују са различитим крајњим-пољима за полирање, а полирање - а не тело конектора - је оно што углавном доводи до рефлексије и губитка уметања. Ако се сећате једне ствари из овог одељка, запамтите суфикс од три-слова на броју дела. За дубљи поглед на све породице конектора, погледајте наш водич заПЦ, УПЦ и АПЦ полирање.

ФЦ/ПЦ (физички контакт)

ПЦ је оригинални куполасти лак, где се језгра влакана додирују под благим притиском опруге. Функционише, али његов учинак рефлексије прати новије полирање, тако да се ретко наводи у новим пројектима једног-режима и сада се углавном појављује на застарелој опреми.

ФЦ/УПЦ (ултра физички контакт)

УПЦ је финија, строже контролисана верзија рачунара. Пружа мале губитке при уметању и солидне повратне губитке, и то је практична подразумевана вредност за опште везе са једним-режимом, лабораторијске везе и интерфејсе опреме којима је потребан прави физички-контакт. УПЦ делови су обично означени плавим чизмама, иако кодирање боја може варирати од произвођача.

ФЦ/АПЦ (физички контакт под углом)

АПЦ полира крајњу страну под углом - стандардизована вредност је 8 степени - тако да је рефлектована светлост усмерена у облогу уместо право назад ка извору. То нагло смањује повратну рефлексију, због чега је АПЦ изабран за системе осетљиве на рефлектовану светлост: ЦАТВ и аналогни видео, ПОН и ФТТХ извори, ласерски извори и прецизно мерење. АПЦ делови обично носе зелене чизме.

АПЦ конектори се морају спојити само са АПЦ конекторима који деле исти кључ. Форсирање АПЦ лица на УПЦ или ПЦ лице узрокује велике губитке и може трајно оштетити обе крајње стране.

ПЦ вс УПЦ вс АПЦ на први поглед

Горе наведене{0}}цифре о губитку одражавају нивое који се обично наводе у међународним стандардима учинка, као нпрИЕЦ 61753и у листовима података добављача; увек потврдите тачну оцену у односу на извештај о испитивању за делове које наручујете.

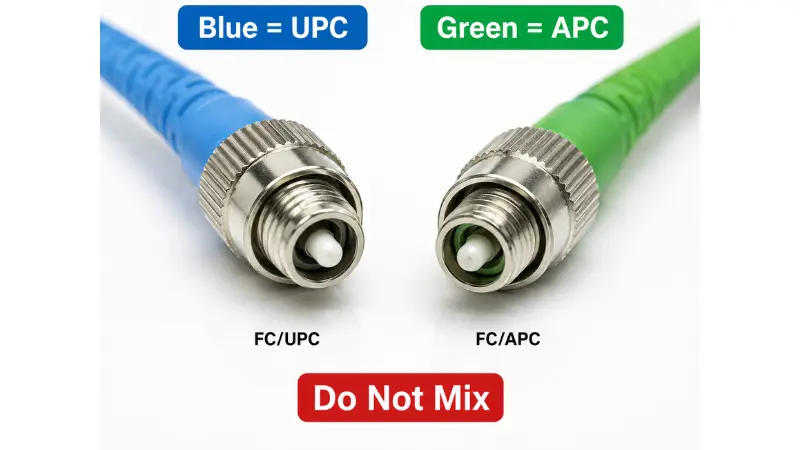

Како разликовати ФЦ/АПЦ и ФЦ/УПЦ

У пракси обично можете да идентификујете полирање на четири начина: боја пртљажника (зелена за АПЦ, плава за УПЦ), видљиви угао на врху феруле, суфикс на спецификацији или етикети поруџбине (ФЦ/АПЦ вс ФЦ/УПЦ) и ознака на порту опреме. Када сте у недоумици, прво проверите ознаку порта уместо да судите по изгледу - то је једини најлакши начин да избегнете неслагање АПЦ/УПЦ.

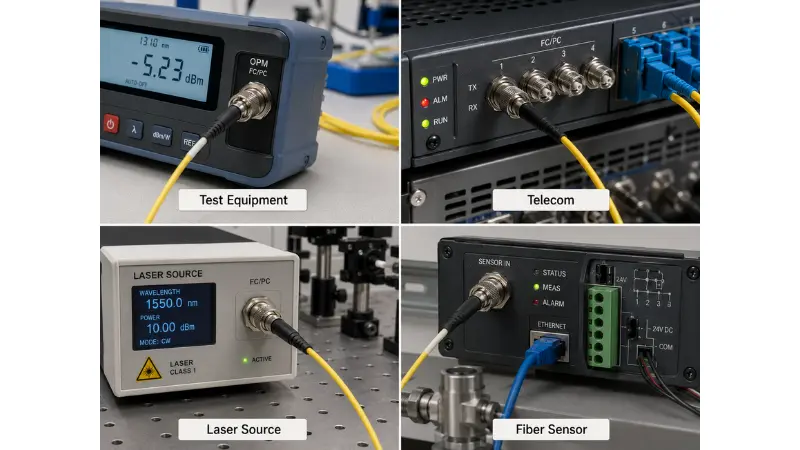

Где се ФЦ Фибер конектори и даље користе данас?

Право питање за било који конектор који је претходио ЛЦ-у је да ли је застарео. ФЦ није -, већ се једноставно сузио на места где је његова стабилност вредна спорије везе.

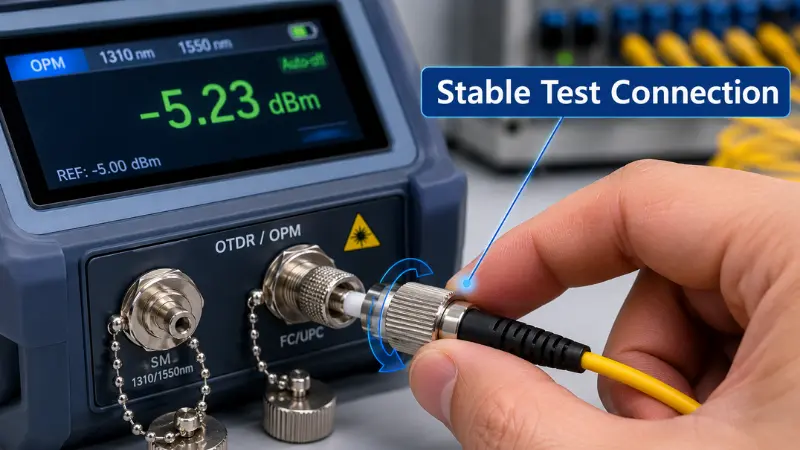

Опрема за испитивање и мерење

ФЦ је познат призор на оптичким мерачима снаге, изворима светлости, ОТДР-овима и оптичким анализаторима спектра, као и на кабловима за тестирање референтног{0}}класа. Спојница са навојем држи константан, поновљив контакт, који одржава мерења доследним у многим циклусима повезивања/искључивања - што је права предност када би лабав порт могао да искриви очитавање.

Телеком и системи преноса

Нека телекомуникациона и транспортна опрема, посебно старије платформе, изграђена је око ФЦ портова и још увек их користи. Нове градње нагињу каСЦ конекториу приступним мрежама и ЛЦ-у на опреми, али се може захтевати да ФЦ и даље одговара постојећој шасији или дистрибутивном оквиру.

Ласери, сензори и ПМ влакна

Ласерски инструменти, сензори за влакна, истраживачке поставке и склопови ПМ влакана често користе ФЦ јер су механичка стабилност и прецизно, поновљиво поравнање важнији од брзине везе. У овим системима чак и мале количине повратне рефлексије могу дестабилизовати извор или покварити мерење, тако да је ФЦ/АПЦ овде уобичајен.

Индустријска и{0}}окружена окружења са високим вибрацијама

Пошто је спојница са навојем, ФЦ може одговарати спојевима изложеним вибрацијама или покретима. Погодност и даље зависи од потпуног растерећења затезања -, квалитета адаптера и инсталације -, а не само од конектора.

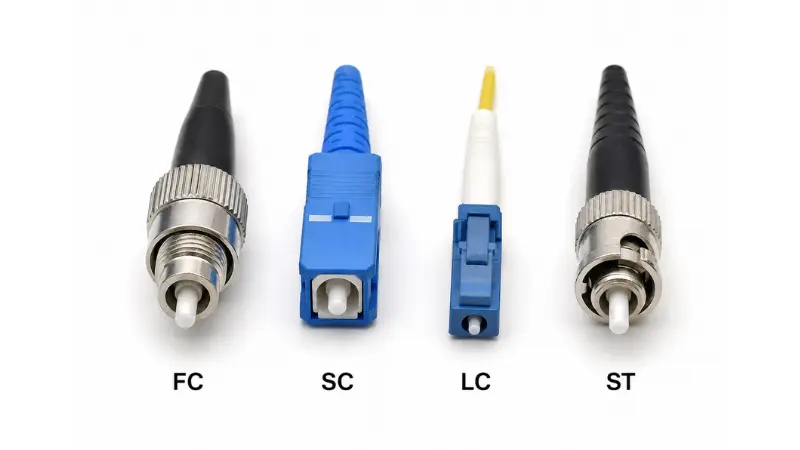

ФЦ вс СЦ вс ЛЦ вс СТ конектори

ФЦ је једна од неколико опција. Упоређивање са другим маинстреам конекторима чини одлуку јаснијом.

Који конектор да изаберете?

• Изаберите ФЦприликом повезивања инструмената за тестирање, усклађивања старе ФЦ опреме или изградње ласерских/сензорских/ПМ веза где стабилно поравнање надмашује брзину.
• Изаберите ЛЦза примопредајнике икабловима велике{0} густине, где његов ферул од 1,25 мм отприлике удвостручује густину порта.
• Изаберите СЦза ФТТХ и приступне мреже, где је СЦ/АПЦ широко распрострањен и лак за завршетак на терену.
• ИзабериСТуглавном да одговара постојећој мултимодној електрани; ретко је избор за нови посао.

Ако мерите два завртња од 2,5 мм-у односу на{2}} опције за потискивање, наша напомена оразлике између СЦ и ФЦ конектораиде дубље на компромисе{0}}.

Матрица за избор ФЦ конектора

За брзу референцу, ево како избор обично пада према примени:

Предности и ограничења ФЦ конектора

Искрен резиме: ФЦ мења удобност за стабилност. То је на неким местима добар посао, а на другим лош.

Где је ФЦ јак.Спојница са навојем је отпорна на случајно искључење и вибрације, дизајн прстена{0}}и-кључа подржава поновљиво поравнање, а конектор је доступан и у УПЦ и у АПЦ-у како би одговарао различитим-потребама повратних губитака -, због чега остаје у тестним, ласерским и ПМ апликацијама.

Где ФЦ пада.Спорије се спаја и искључује од СЦ или ЛЦ, физички је већи од ЛЦ и тако лоше одговара за панеле велике{0}}густине, а захтева више пажње током парења: кључ мора да се поравна, а прстен никада не би требало да се форсира или окреће према свом споју.

Када не треба користити ФЦ

Прескочите ФЦ када је густина порта или брзина закрпа приоритет (досег за ЛЦ), када се примењује стандардна ФТТХ или приступна мрежа (СЦ/АПЦ је обично норма), или када ништа на линку заправо не захтева стабилност навоја ФЦ-а. Одабир ФЦ „да буде сигуран“ на густом панелу обично само повећава трошкове и успорава инсталацију.

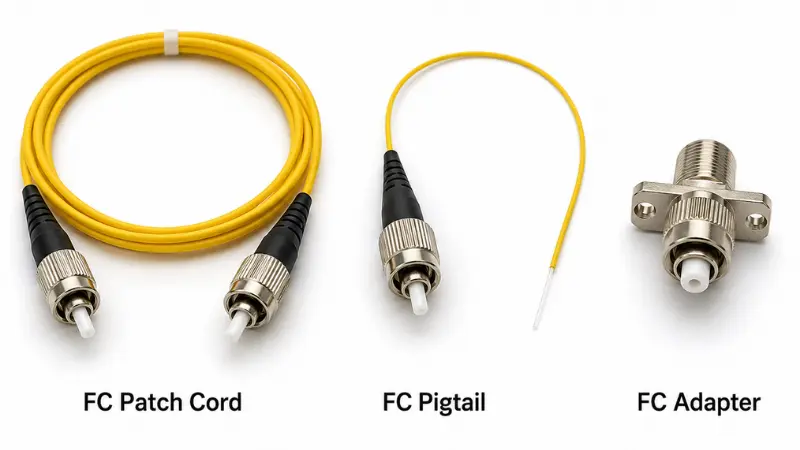

ФЦ Патцх Цорд вс ФЦ Пигтаил вс ФЦ Адаптер

Ова три ФЦ производа решавају различите проблеме, а њихово мешање је уобичајена грешка при наручивању:

• ФЦ патцх кабловису завршени на оба краја и повезују два порта директно -, на пример, инструмент са патцх панелом. Јакне су обично 2,0 мм или 3,0 мм.
• ФЦ пигтаилсимају конектор на једном крају и голо влакно на другом, замишљено за спајање-у кабл или лежиште. Обично користе 0,9 мм чврста-баферована влакна.
• ФЦ адаптери(спојнице) су женска преграда која спаја два ФЦ конектора кроз чауру за поравнање; монтирају се у панеле, кутије и кућишта.

Како одабрати прави ФЦ Фибер конектор?

Пре него што наручите ФЦ конектор, патцх кабл, пигтаил или адаптер, потврдите ових пет ствари.

1. УПЦ или АПЦ

Користите ФЦ/УПЦ за опште везе у једном{0}}моду где је довољан мали губитак уметања. Користите ФЦ/АПЦ где је повратна рефлексија важна - ласери, аналогни/ЦАТВ, ПОН и прецизно мерење. Никада не мешајте АПЦ са УПЦ или ПЦ.

2. Тип влакна

Потврдите да ли је везаједноструки-режим или вишемодни. Једноструки-модни ФЦ је норма у телекомуникационој, тестној и-оптици на даљину; Мултимоде ФЦ постоји, али је далеко мање уобичајен у новим радовима.

3. Пречник кабла

Ускладите пртљажник и конектор са каблом: 0,9 мм чврсто-баферовано влакно за већину пигтаил-а и омотаче од 2,0 мм или 3,0 мм за патцх каблове, у зависности од усмеравања и издржљивости.

4. Компатибилност адаптера и кључева

Адаптер мора одговарати полирању и кључу. ФЦ адаптери долазе у уском кључу (често означеном НК / 2,0 мм) и широком кључу (ВК / 2,14 мм), са уским кључем који је данас уобичајенији. За ФЦ/АПЦ, поравнање тастера је критично јер угаона позиција поставља перформансе - неусклађен кључ може спречити правилно постављање или повећати губитак.

5. Захтеви за перформансе

Не заустављајте се на називу конектора. Потврдите бројеве који одлучују да ли веза функционише:

• Губитак уметања (ИЛ)- изгубљено светло пролазећи кроз спарени пар; ниже је боље. Питајте за типичне и максималне вредности.
• Повратни губитак (РЛ)- светлост рефлектована назад ка извору; виши дБ је бољи, и то је главни разлог да одаберете АПЦ.
• Радна таласна дужина- потврдите да је склоп оцењен за ваш прозор (на пример, 1310/1550 нм у једном-моду).
• Јакна, издржљивост и окружење- оцена јакне (као што је ЛСЗХ), издржљивост -циклуса утикача и сви захтеви на отвореном или у индустрији.

За Б2Б поруџбине такође је вредно потврдити да добављач може да обезбеди извештаје о тестирању, прилагођене дужине, етикетирање и паковање.

Уобичајене грешке које треба избегавати?

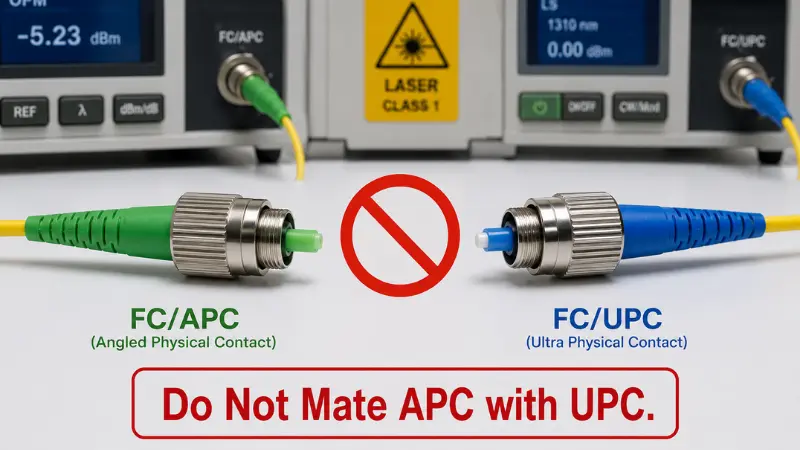

• Мешање АПЦ и УПЦ:Различите геометрије крајњих{0}}чеља значе да њихово упаривање изазива велике губитке и може оштетити лак. У набавци, већина грешака у ФЦ се своди на неусклађеност полирања, неподударање-пречника кабла или претпоставку да је сваки ФЦ адаптер заменљив.
• Игнорисање чистоће:Прашина, уље и огреботине повећавају поновљивост тестова губитака и уништавања. Прегледајте иочистите крајњу странупред сваким партнером, посебно на инструментима.
• Коришћење ФЦ где се ЛЦ или СЦ боље уклапају:Панели велике{0}}густине обично желе ЛЦ; ФТТХ обично жели СЦ/АПЦ. Резервишите ФЦ за стабилност навоја или компатибилност опреме.
• Заборављајући портове на оба краја:Конектор мора да одговара уређају, адаптеру, панелу или инструменту. Пре него што наручите ФЦ каблове за повезивање, проверите оба краја везе - и прочитајте ознаку порта уместо да погађате по изгледу.

Контролна листа за куповину ФЦ Фибер конектора

Потврдите ово пре него што наручите:

• Конфигурација конектора: ФЦ на ФЦ, или хибрид као што је ФЦ на ЛЦ или ФЦ на СЦ
• Пољски: УПЦ или АПЦ
• Влакна: једномодни-режим или вишемодни
• Дужина кабла
• Пречник кабла: 0,9 мм, 2,0 мм или 3,0 мм
• Материјал јакне и оцена
• Симплекс или дуплексструктура
• Тип адаптера, кључ и стил монтирања
• Циљеви губитка уметања и губитка поврата
• Извештај о испитивању, обележавање и потребе за паковањем

Напомене о набавци за Б2Б купце

За поруџбине пројекта, подразумеване вредности каталога често нису довољне. Дужина кабла, материјал омотача, боја пртљажника, полирање, формат етикете и паковање утичу на то колико глатко се делови инсталирају у размери - и већина проблема са ФЦ на лицу места које се могу избећи се враћају на неусклађеност полирања, погрешан пречник кабла или кључ адаптера који није наведен. Закључајте те детаље у наруџбини и затражите по-извештаје о серијском тестирању било чега што доводи до опреме за тестирање или линкова осетљивих на рефлексију{4}}.

Закључак

ФЦ конектор за влакна је конектор са навојем направљен за стабилне, поновљиве оптичке везе, што га одржава релевантним на инструментима за тестирање, у ласерским и сензорским системима, и свуда где је постојећа опрема дизајнирана око ФЦ портова -, чак и када ЛЦ и СЦ доминирају новим мрежама велике густине- и приступним мрежама. Изаберите ФЦ када порт, циљ перформанси или окружење то посебно захтевају; посегнути за ЛЦ за густину и СЦ/АПЦ за ФТТХ.

Пре него што наручите, покрените брзе провере које спречавају већину проблема: потврдите оба порта опреме, полирање (УПЦ или АПЦ), тип влакна, пречник кабла и кључ адаптера и затражите извештај о тестирању било чега што доводи до инструмената за напајање или{0}}осетљивих веза. Добивање ових унапред је оно што смањује губитак уметања, губитак поврата и трошкове прераде.
