ОМ3 и ОМ4 су 50/125 µм ласерски{4}}оптимизована вишемодна влакна. ОМ4 нуди већи модални пропусни опсег (4700 МХз·км наспрам 2000 МХз·км) и дужи досег. Ако ваш 10ГбЕ траје испод 300 метара, ОМ3 ради добро. Планирате везе од 40Г или 100Г које се протежу преко 100 метара? ОМ4 вреди скромне премије.
Прави оквир за одлучивање
Пре него што уђемо у спецификације, ево логике кроз коју водимо купце када питају „ОМ3 или ОМ4?“
- 10ГбЕ, ради испод 300м, буџет је важан:ОМ3. Нема разлике у перформансама при овој брзини и удаљености.
- 10ГбЕ, ради између 300-550м:ОМ4. Ово је једини ниво брзине где је проширени домет ОМ4 заправо важан за 10Г.
- 40ГбЕ или 100ГбЕ, ради испод 100м:Или ради. ОМ3 штеди трошкове; ОМ4 додаје маргину.
- 40ГбЕ или 100ГбЕ, ради 100-150м:ОМ4. ОМ3 неће бити поуздан.
- Било која мултимодна апликација преко 500м:Престаните да поредите ОМ3 и ОМ4. Потребно вам је једно-модно влакно.
То покрива вероватно 90% одлука. Остатак овог чланка објашњава зашто ова ограничења постоје и где ивични случајеви постају незгодни.
Шта се заправо разликује између ОМ3 и ОМ4
Оба влакна деле исто језгро од 50 µм, исту облогу од 125 µм, исти водени омотач (обично) и исту компатибилност конектора. Произведени су према ИСО 11801 стандардима и оптимизовани за 850нм ВЦСЕЛ ласере. Споља, они су идентични.
Разлика је унутра: колико се чврсто контролише градијент индекса преламања током производње. Уже толеранције ОМ4 смањују модалну дисперзију-временско ширење између различитих путева светлости који путују кроз влакно. Мања дисперзија значи већи ефективни модални пропусни опсег (ЕМБ): 4700 МХз·км за ОМ4 наспрам 2000 МХз·км за ОМ3.
Тај број пропусног опсега се директно преводи у подржану удаљеност при датој брзини. Већи пропусни опсег=дужи досег пре него што се квалитет сигнала погорша.
Ограничења удаљености према брзини: бројеви који су важни
Ево где већина чланака постаје неуредна. Рећи ће вам „ОМ3 ради 100м при 100Г, ОМ4 ради 150м“ и оставити га тамо. Али 100 Гигабит Етхернет није једна ствар-већ стандарди вишеструких физичких слојева са различитим захтевима за влакна.
1 Гигабит и 10 Гигабит Етхернет
На 1ГбЕ (1000БАСЕ-СКС), и ОМ3 и ОМ4 достижу 1000 метара. Нема значајне разлике.
На 10ГбЕ (10ГБАСЕ-СР), празнина се отвара:
- ОМ3: 300 метара
- ОМ4: 400 метара (стандардне спецификације), до 550 метара са високо-квалитетним влакнима и чистим везама
Већина пословних 10ГбЕ погона пада далеко испод 300 метара, тако да ОМ3 њима управља без проблема. Зона од 300-400м је место где ОМ4 заправо зарађује на овој брзини.
40 Гигабит Етхернет (40ГБАСЕ-СР4)
40ГбЕ користи паралелну оптику: четири 10Г траке које се преносе преко четири влакна у сваком смеру, што захтева 8 влаканаМТП/МПО веза.
- ОМ3: 100 метара
- ОМ4: 150 метара
100 Гигабит Етхернет: две различите животиње
Овде се дешава забуна. „100Г мултимод“ може значити две веома различите ствари:
100ГБАСЕ-СР4користи четири траке при 25Гбпс свака, захтевајући 8-фибер МПО конектор (исти физички интерфејс као 40ГБАСЕ-СР4). Ограничења удаљености:
- ОМ3: 70 метара
- ОМ4: 100 метара
100ГБАСЕ-СР10користи десет трака на 10Гбпс свака, захтевајући МПО конектор од 24 влакна. Ограничења удаљености:
- ОМ3: 100 метара
- ОМ4: 150 метара
СР4 је далеко чешћи у тренутним применама јер користи мање влакана и усклађује се са факторима форме КСФП28 примопредајника. СР10 постоји, али има ограничено усвајање. Када неко каже „100Г преко мултимода“, скоро увек мисли на СР4 – што значи да ОМ3 достиже максимум на 70 метара, а не на 100.
Видели смо спецификације купаца за ОМ3 за 100Г везе под претпоставком да је домет од 100-метара, а затим открили да њихово трчање од 85 метара неће бити сертификат. Ако примењујете 100ГБАСЕ-СР4, третирајте 70 метара као ОМ3 плафон и планирајте у складу са тим.
Грешка коју најчешће видимо
Купци муче због ОМ3 у односу на ОМ4 када је прави проблем нешто сасвим друго.
Према нашем искуству, квалитет влакана ретко изазива проблеме при примени. Шта узрокује проблеме:
- Неподударања поларитета МПО.Метода А, Б или Ц? Погрешан поларитет убија везу без обзира на тип влакна.
- Прљави конектори.Тачка прашине на МПО ферулу узрокује више губитака од разлике између ОМ3 и ОМ4 спецификација слабљења.
- Случајно мешање врста влакана.Неко закрпи ОМ3 кабл у ОМ4 трунк, или још горе, повеже влакно од 50 µм са застарелом 62,5 µм ОМ1 инфраструктуром. Неусклађеност језгра (не оцена) узрокује губитак од 3-4 дБ.
- Неусклађеност брзине примопредајника/фибера.Укључите примопредајник само од 10Г-у везу дизајнирану за 40Г паралелну оптику, а затим се питате зашто не ради.
Ако радите нову конструкцију, изаберите једну врсту влакана и стандардизујте. ОМ4 кошта нешто више, али уклања сваку забринутост због удаљености за надоградње 40Г/100Г. Ако додајете постојећој ОМ3 инфраструктури, држите се ОМ3 осим ако нисте сигурни да вам је потребан додатни досег-мешање ионако деградира цео пут до ОМ3 перформанси.
Када у потпуности прескочити мултимод
Ево савета које дајемо, а који би се могао чинити контраинтуитивним за добављача влакана: понекад одговор није ОМ3 или ОМ4. То је једно-режим.
Вишемодно влакно постоји јер је јефтиније да се прекине, а историјски захтевани јефтинији примопредајници. Али тај јаз у цени је сузио. 10Г сингле-СФП+ модули сада коштају само незнатно више од мултимодних еквивалента. А појединачни-режим вам даје:
- Удаљености се мере у километрима, а не у метрима
- Јасан пут за надоградњу на 25Г, 40Г, 100Г, 400Г без ограничења удаљености
- Нема забуне ОМ3/ОМ4/ОМ5-ОС2 појединачни-режим само ради
Ако ваша зграда-до-пређе 300 метара, или ако инсталирате нову окосницу кампуса која треба да траје 15+ година, једноструки-режим често има више смисла него покушај да се мултимод прошири до својих граница. Нешто већи трошак примопредајника купује вам флексибилност којој вишемодни не могу да парирају.
Имајући то у виду, за{0}}кичмене везе центра података, везе између сервера{1}}за-пребацивање и већину покрета унутар-зграде, мултимод је и даље исплатив-и практичан. Само га не форсирајте тамо где не одговара.
Слабљење: секундарна брига
ОМ3 влакно специфицира максимално слабљење од 3,5 дБ/км на 850 нм. ОМ4 ово побољшава на 3,0 дБ/км. Разлика од 0,5 дБ/км звучи смислено, али на типичним вишемодним растојањима (испод 300 метара), она се преводи у делове децибела-мање од варијације коју ћете видети између спојева конектора.
Слабљење је важније за прорачуне буџета везе у маргиналним инсталацијама. Ако гурате ОМ3 близу његовог ограничења од 300-метара на 10ГбЕ са више тачака закрпа, сваки делић дБ се рачуна. Али за већину стандардних примењивања, разлика у пропусном опсегу/удаљености између ОМ3 и ОМ4 је важнија за одлуку од слабљења.
Идентификација влакана у постојећим инсталацијама

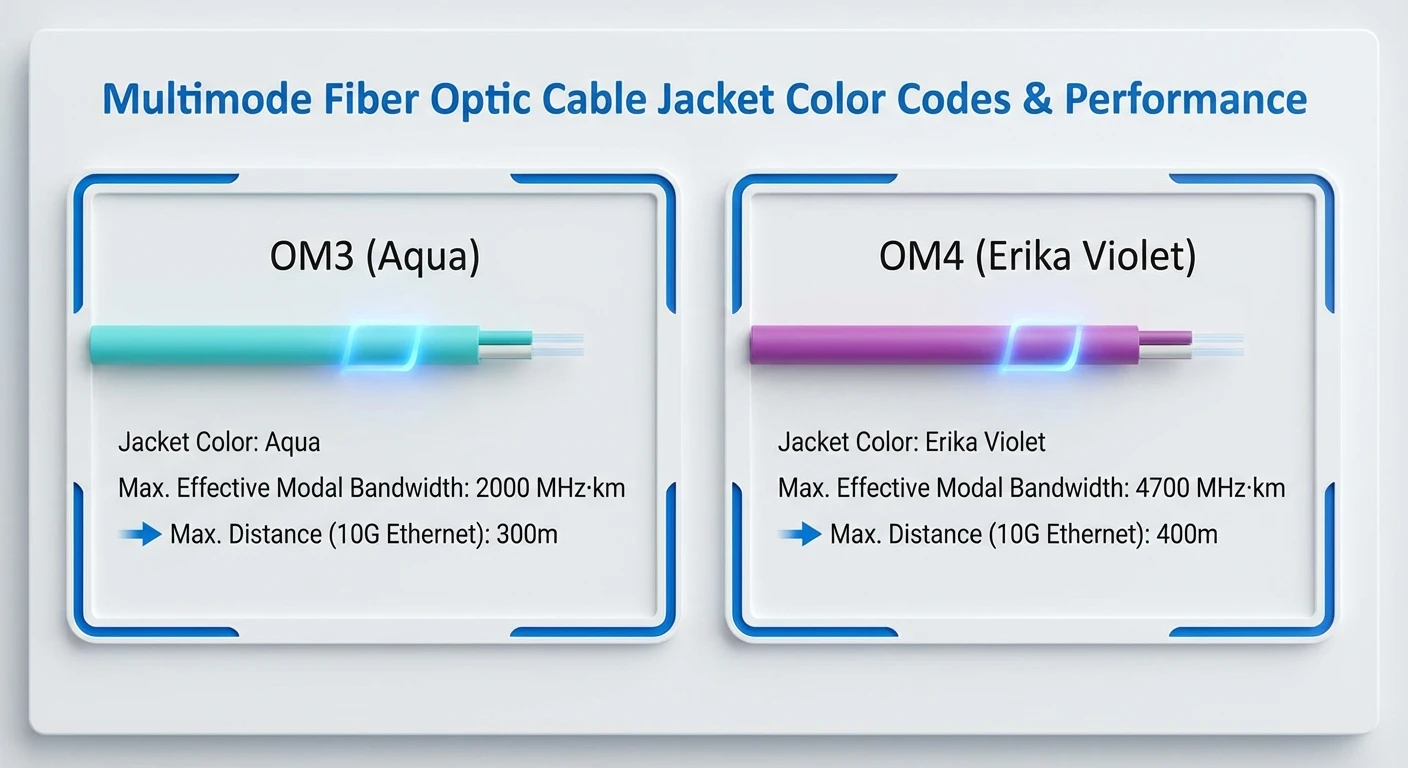

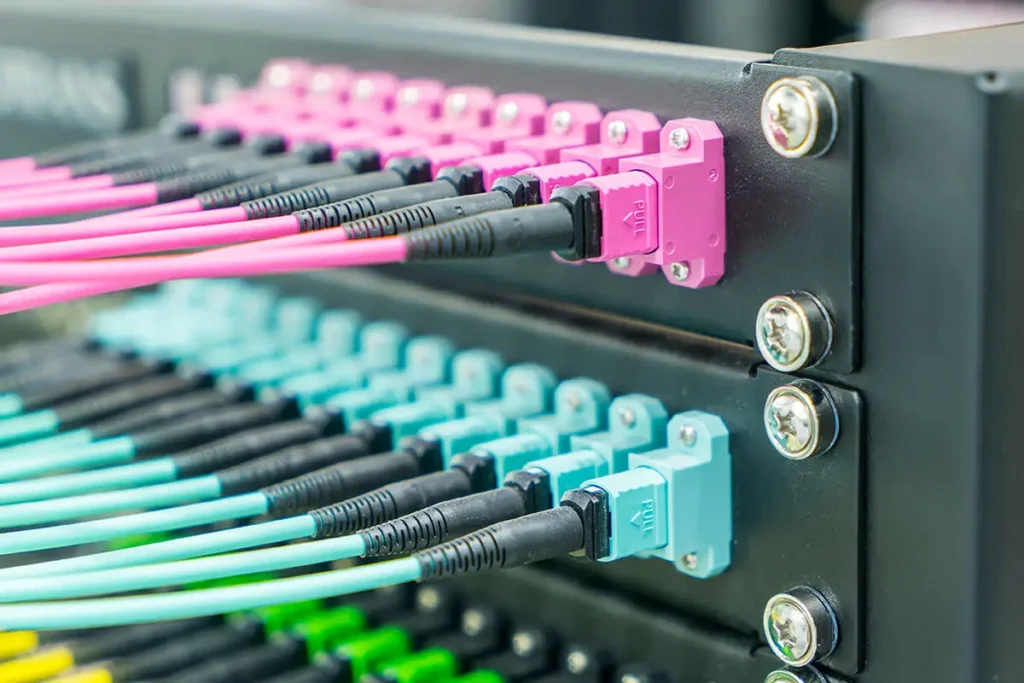

Брза верзија: ОМ3 и ОМ4 традиционално користе аква јакне. Неки произвођачи сада користе „Ерика Виолет“ (љубичаста-магента нијанса) посебно за ОМ4, али усвајање је недоследно-нарочито у Северној Америци где се доста ОМ4 још увек испоручује у аква.
Ако треба да идентификујете неозначени кабл: проверите одштампане ознаке на омоту (произвођачи штампају тип влакана у редовним интервалима) или повуците документацију. Сама визуелна боја није поуздана осим ако знате да је инсталатер пратио љубичасту конвенцију.
Шта је са ОМ5?
ОМ5 (широкопојасно вишемодно влакно) подржава мултиплексирање краткоталасне поделе таласне дужине преко 850-953нм. Омогућава већу укупну пропусност тако што покреће више таласних дужина преко истог пара влакана - корисно за 100Г и 400Г апликације које користе СВДМ оптику.
За већину тренутних примењивања, ОМ5 је превише. Повратно је компатибилан са ОМ3/ОМ4 на стандардном 850 нм, тако да функционише као будући-избор за заштиту ако се усвајање СВДМ повећа. Али данас, практична одлука остаје ОМ3 против ОМ4. Не гурамо ОМ5 осим ако купац нема специфичне СВДМ захтеве.
Реалност трошкова
ОМ4 има већу цену у односу на ОМ3, али разлика није драматична за каблове за повезивање и кратке склопове-понекад само неколико процената разлике. Премијум је уочљивији на дугим кабловима и{4}}великим поруџбинама.

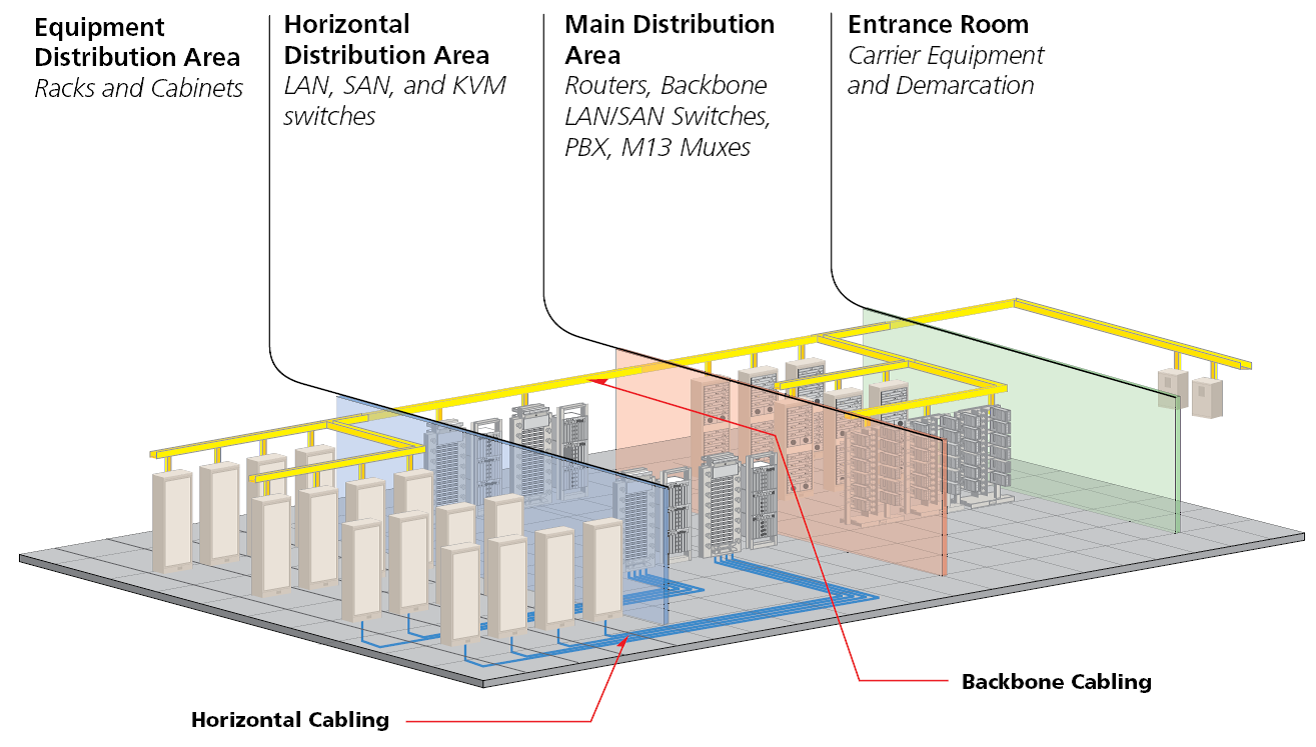

Где калкулација трошкова постаје интересантна: ако проширени домет ОМ4 елиминише потребу за средњим дистрибутивним оквиром или омогућава консолидацију две просторије са опремом у једну, премија каблова се вишеструко исплати. Супротно томе, ако се све ваше вожње удобно уклапају у ОМ3 ограничења, додатно плаћање за неискоришћене могућности нема смисла.
Обично препоручујемо: нове верзије центара података стандардизоване на ОМ4; постојећа ОМ3 инфраструктура остаје ОМ3 осим ако одређеној вези није потребан дужи досег; буџетом-ограничени пројекти са стазама испод 100м могу безбедно да изаберу ОМ3.
Реални пројектни сценарији кроз које смо радили
Неколико примера из стварних разговора са клијентима који илуструју како се ово одвија:
Сценарио 1: Надоградња мреже складишта.Логистичка компанија је требала да повеже нове 10ГбЕ свичеве у дистрибутивни центар од 180.000 квадратних стопа. Најдужа трка: 140 метара. Њихов извођач радова је цитирао ОМ4 „за будућу{7}}проверу“. Наше мишљење: ОМ3 удобно управља 10ГбЕ на 300 метара. Осим ако не планирају 40Г/100Г у наредних 5 година (нису), ОМ4 додаје трошкове без користи. Ишли су са ОМ3 и уштедели 12% на кабловима.
Сценарио 2: тканина за кичму од листа{1}}дата центра.Добављач колокације прави нове подове са 100ГБАСЕ-СР4 између прекидача за кичму и листове. Просечно трчање: 65 метара, најдуже: 95 метара. У почетку су специфицирали ОМ3 претпостављајући границу од "100 метара" коју су видели у разним чланцима. Проблем: 100ГБАСЕ-СР4 на ОМ3 достиже максимум на 70 метара. Њихове трке на 95 метара не би потврдиле. Прешао на ОМ4 (ограничење од 100 метара за СР4), проблем решен.
Сценарио 3: Замена кичме кампуса.Универзитет који замењује застарелу ОМ1 инфраструктуру између зграда. Неке стазе су прелазиле 400 метара. Питали су за ОМ4 како би максимизирали вишемодну удаљеност. Наш савет: на 400+ метара, борите се са мултимодном физиком. Једномодно-ОС2 влакно кошта нешто више за примопредајнике, али им даје километражу{10}}домет и 20-годишњу путању за надоградњу. Прешли су на један-режим за везе између{15}}зграда, а задржали су мултимод за дистрибуцију унутар зграде.
Ови примери деле заједничку нит: прави одговор зависи од стварних захтева за растојање и реалних временских рокова надоградње, а не од теоријских сценарија „шта ако“.
Напомене за конектор и завршетак
И ОМ3 и ОМ4 користе идентичан хардвер за завршетак.ЛЦ конекторидоминирају модерне инсталације за дуплекс везе;МТП/МПО конекторирукујте паралелном оптиком за 40Г и 100Г. Фабрички-завршени склопови испоручују доследније перформансе губитака од завршетка на терену-ако примењујете-везе велике брзине, унапред-завршенеОМ4 МТП трунк и бреакоут кабловисмањити варијабле инсталације.
Једна практична напомена: за 40Г/100Г паралелну оптику, проверите да ли се тип поларитета МПО (метод А, Б или Ц) подудара између каблова и опреме. Грешке поларитета узрокују кварове везе који немају никакве везе са квалитетом влакана.
Често постављана питања
П: Могу ли да мешам ОМ3 и ОМ4 у истој вези?
О: Да, физички су компатибилни (исто језгро од 50 µм). Али веза ради према ОМ3 спецификацијама-добијате ОМ3 ограничења удаљености без обзира на то колико је ОМ4 на путањи. Један ОМ3 преклопни кабл у иначе -ОМ4 покретању ограничава целу ствар.
П: Моја 100Г веза је 90 метара. ОМ3 или ОМ4?
О: Ако је 100ГБАСЕ-СР4 (обични), ОМ3 подржава само 70 метара. Потребан вам је ОМ4. Ако на неки начин користите 100ГБАСЕ-СР10, ОМ3 достиже 100 метара-али СР10 је реткост. Претпоставите СР4 осим ако не знате другачије.
П: Да ли треба да заменим радну ОМ3 инфраструктуру са ОМ4?
О: Обично не. Ако ОМ3 задовољава ваше тренутне потребе за брзином и растојањем, замена повећава трошкове без користи. Размислите о ОМ4 за нове додатке или приликом надоградње на брзине где ограничења ОМ3 постају ограничавајућа.
П: Која је стварна разлика у цени?
О: За патцх каблове: минимално, често испод 10%. За магистралне каблове: ОМ4 ради отприлике 15-30% више у зависности од дужине и броја влакана. Проценат је мање важан од тога да ли могућност додатног досега има практичну вредност за вашу примену.
П: Да ли ОМ4 захтева различите примопредајнике?
О: Не. Примопредајници не знају или не маре за квалитет влакана-они емитују и примају светлост од 850 нм без обзира на то. Тип влакна одређује колико далеко та светлост путује поуздано, а не који примопредајник користите.
Боттом Лине
ОМ3 остаје солидан избор за 10ГбЕ примену у кругу од 300 метара-што покрива већину ЛАН сценарија предузећа. ОМ4 оправдава своју премију када постављате 40Г/100Г везе, када вожње премашују границе удаљености ОМ3 или када желите простор за будуће надоградње брзине без поновног каблирања.
Веће грешке нису бирање погрешне оцене. Они форсирају мултимод у коме једно-режим има више смисла, мешајући некомпатибилне типове влакана или занемарујући МПО поларитет у паралелним применама оптичких уређаја. Исправите то и одлука о ОМ3/ОМ4 постаје јасна.
Потребна вам је помоћ око спецификације влакана за одређени пројекат? Наш технички тим може да прегледа ваше захтеве за растојање и препоручи праву комбинацијутипови мултимодних влакана, конфигурације конектора и склопови транк/патцх.
