Оклопни МПО/МТП патцх кабл наспрам стандардног МПО транк кабла

Оклопни кабл за спајање МПО/МТП омота челичну-цев или кевларом-ојачану јакну око склопа од више-влакана да би преживео пригушена оптерећења, изложеност глодарима и окружења са високим-вибрацијама. Стандардни МПО главни кабл користи лакшу двоструку{5}}конструкцију омотача оптимизовану за чисте путеве центра података{6}}контролисаних климом. Избор између њих зависи од тога где ће кабл живети, са колико физичког злостављања ће се суочити и да ли ваш буџет везе може да апсорбује нешто већи губитак уметања због дебље конструкције оклопног дизајна.

Зашто је ово поређење важно управо сада

Архитекте центара података користиле су се за једноставан позив: трунк каблови за кичму, патцх каблови за кратке скокове унутар ормарића. Та разлика и даље постоји, али физичко окружење око оптичке инфраструктуре се променило. Примена на ивици гура МПО склопове у фабричке спратове, контролне собе за рударство и спољна 5Г склоништа где би стандардни кабл за трунк отказао у року од неколико месеци. У међувремену, оператерима хиперскале који пакују хиљаде 400Г и 800Г линкова у једну халу треба сваки десети део дБ који могу да уштеде -, што значи да обраћају велику пажњу на то да ли оклопна јакна додаје непотребно слабљење на заштићеном путу.

Право инжењерско питање није који је кабл „бољи“. То је који кабл одговара механичким и оптичким захтевима одређеног сегмента везе.

Где сваки тип кабла припада

Пре него што упоредите спецификације, помаже да размислите о сценаријима примене. Околина кабла -, а не његова листа карактеристика -, треба да утиче на сваку одлуку о избору. Сваки сценарио у наставку такође означава механичке и оптичке факторе које треба да одмерите, тако да је логика евалуације уграђена у контекст уместо да се налази на засебној контролној листи.

Унутар кабинета{0}}контролисаног климом у центру података, стандардни МПО каблови су прави избор. Окружење је чисто, температурно{2}}стабилно и физички заштићено. Каблови се овде суочавају са само умереним затезним оптерећењем током инсталације, повременим бочним притиском од суседних каблова и вибрацијама од ХВАЦ. Двослојни омотач - унутрашње арамидно предиво плус ЛСЗХ или пленум{7}}спољни омотач - са свим тим се лако рукује док испуњава ИЕЦ 60794 и ТИА{15}}568 механичке захтеве. Коришћење блиндираних каблова у овој поставци повећава цену, тежину и пречник без значајног побољшања поузданости. Каблови са 24 или 48 влакана ефикасно повезују кичму-са-слојевима прекидача помоћу КСФП28 или КСФП-ДД оптике, а њихов мањи спољни пречник од 3,0 мм омогућава једноставно усмеравање кроз носаче каблова високе густине.

{0}}Међуредна кичма пролази испод подигнутог пода захтева више размишљања. Модеран објекат са запечаћеним носачима каблова може се ослонити на стандардне канале. Али старије зграде са отвореним стазама испод подигнутих подних плочица причају другачију причу - пешачки саобраћај, колица која се котрљају и повремене активности глодара стварају опасности од пригњечења и хабања за које конструкција са дуплим плаштем никада није била пројектована. Ако имате документоване инциденте са штеточинама или се ваши путеви деле са тешком опремом, само то оправдава оклопне МПО склопове на сегментима кичме. Тачка одлуке је јасна: прегледајте путању, процените реалне механичке претње и пустите да вас физички докази воде.

Индустријска и рубна окружења остављају мало простора за дебату. Фабрички подови излажу каблове сталним вибрацијама од машина. Рудничке контролне собе уводе контаминацију честицама и екстремне температуре. Спољни 5Г ормани круже кроз услове замрзавања{4}}одмрзавања и излагање УВ зрачењу. Распоређивање на војним теренима комбинује све горе наведено са ризиком од удара. У овим подешавањима, називни радни опсег стандардног кабла за транк од −20 степени до +60 степени и његова отпорност на пригњечење од отприлике 100–200 Н једноставно су недовољни. Оклопни МПО патцх каблови, оцењени од −40 степени до +75 степени и способни да издрже преко 1000 Н силе бочног пригњечења, овде нису премиум надоградња - већ су основни захтев. Ако ваша веза пролази кроз било који простор који нема традиционалну заштиту центра података, оклопна опција уклања режим квара који ниједна количина пажљивог управљања кабловима не може у потпуности елиминисати.

Кратке унакрсне-закрпе за повезивање унутар ормарића - обично испод два метра између касета, адаптерских панела и примопредајника - фаворизују стандардМТП/МПО вишемодни патцх каблови. Окружење је потпуно затворено, каблом се једва рукује након почетне инсталације, а флексибилност је важнија од отпорности на ломљење. Оклопна крутост може заправо да делује против вас у уским кућиштима где је радијус савијања на првом месту.

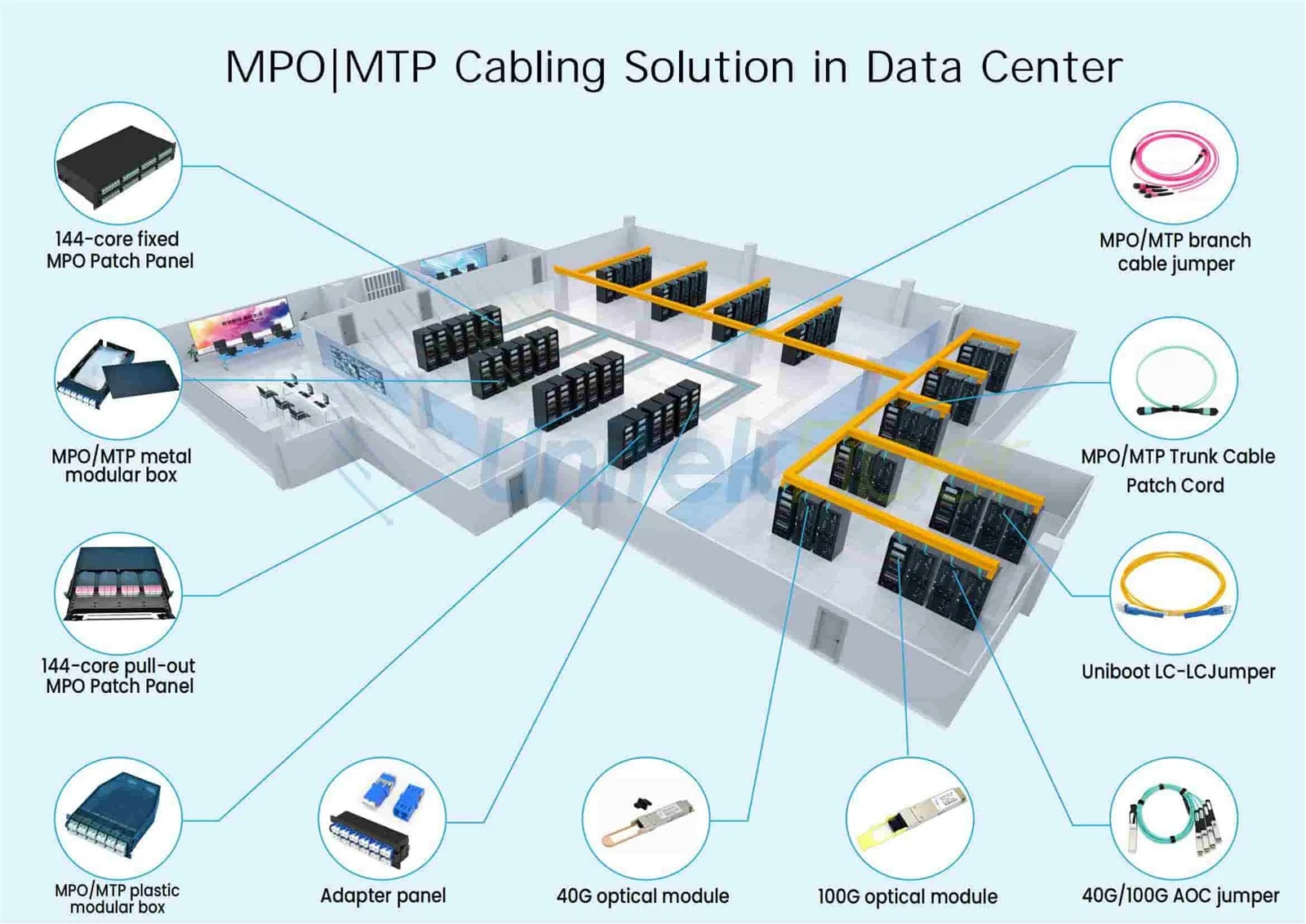

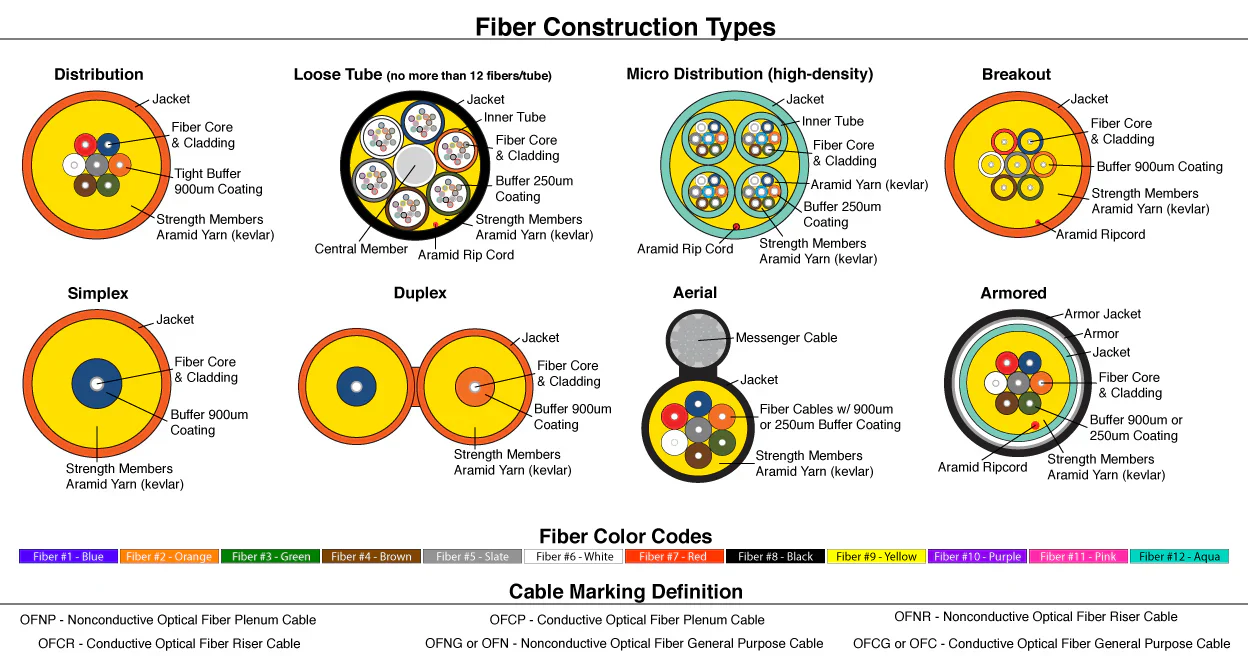

Шта је заправо унутар сваког кабла

Стандардни МПО трунк кабл обично повезује 12 до 144 влакна унутар свог двослојног омотача. ТхеМТП/МПО ОМ3 кабл за спајање влаканау стандардном облику има спољни пречник отприлике 3,0 мм. Оба краја су фабрички-завршена прецизно-полираним МТ ферулама - 8, 12 или 24 влакна по конектору - и сваки склоп се испоручује са појединачним извештајима о тестирању који показују губитак уметања по каналу. Конструкција је намерно минимална: таман довољна заштита за контролисан пут у затвореном простору, који одржава малу тежину и олакшава руковање у густим носачима каблова.

Оклопни МПО/МТП патцх каблови уводе валовиту челичну цев или преплетени алуминијумски оклоп између снопа влакана и спољашњег омотача. Неки дизајни постављају арамидно предиво на врху челичног чврстоће, повећавајући отпорност на ломљење до отприлике десет пута већу од стандардних конструкција. Ово повећава спољни пречник на 4,0–5,0 мм и додаје тежину. Међутим, модерни оклопни дизајни остају изненађујуће флексибилни. Добро-пројектовани оклопљени МПО кабл може да постигне минимални радијус савијања од око 50 мм, што је изводљиво у већини структурираних кабловских окружења. Кључни производни диференцијатор је да ли се тампон слој налази између оклопа и траке од влакана - без њега, крути оклоп може да притисне влакна на местима савијања и уведе микро-губитак савијања који се не би показао у тесту губитака при увођењу правог кабла{11}}.

Да ли вас оклоп кошта сигнал?

Сама оклопна јакна не повећава директно губитак уметања на интерфејсу конектора. Губитак при убацивању зависи од геометрије феруле, поравнања влакана и-квалитета полирања крајњег дела -, а не од тога шта је омотано око тела кабла. МТП конектор са малим-губицима на оклопном склопу и даље достиже 0,15–0,25 дБ по спојеном пару када је правилно произведен, што је идентично истом конектору на стандардном пртљажнику. На таласним дужинама од 400Г СР4, оба типа кабла који користе еквивалентне класе конектора дају функционално идентичан губитак - типично 0,15–0,35 дБ за вишемодне ОМ4 склопове.

Тамо где оклоп може да уведе казну је микро-савијање. Ако је челична цев лоше произведена или је кабл положен са кривинама чвршћим од специфицираног минимума, оклоп се притиска на траку од влакана и увлачи се слабљење микро-савијања. Ово је проблем квалитета производње и дисциплине уградње, а не својство оклопне конструкције. Када процењујете оклопљене МПО каблове, увек захтевајте податке о савијању-података о пригушењу -, а не само о статичном уметању-сертификату о губитку. Сваки продавац који пружа само-бројеве губитака каблова можда крије проблем са микро-окривљењем. За дубље разумевање како оцене влакана утичу на буџете губитака,Поређење мултимодних влакана ОМ1 до ОМ5пружа користан контекст о модалном пропусном опсегу и карактеристикама слабљења у различитим класама влакана.

То такође значи да за било који сегмент везе где је ваш буџет за оптичке губитке мали -, као што је домет од 400Г СР4 који се приближава 100-ограничењу ОМ4 од 100-ограничења -, требало би да узмете у обзир ризик слабљења савијања оклопљеног кабла ако путања за усмеравање укључује уске завоје. Ако је стаза равна и пространа, оклоп вас оптички неће коштати ништа. Ако путања тера кабл кроз неколико уских углова, инхерентна флексибилност стандардног кабла може у пракси донети мањи укупни губитак везе.

Механичка заштита у детаљима

Стандардни МПО главни каблови подносе напрезања која се налазе у окружењима структурисаних каблова: умерено затезно оптерећење током повлачења инсталације, бочни притисак из снопова каблова у заједничким носачима и низак-вибрације од система зграда. Двоструки-дизајн омотача, ојачан арамидним предивом, испуњава механичке захтеве ИЕЦ 60794 и ТИА-568 за каблове у затвореним просторијама. Ово нису ломљиви каблови - већ су једноставно пројектовани за услове на које ће се заиста сусрести у објекту којим се добро управља.

Оклопни склопови адресирају другачији профил претње. Челични или алуминијумски слој отпоран је на силе гњечења које би трајно деформисале стандардни омотач. Столице за котрљање на уздигнутим-подовима, тешка колица у складишту, зуби глодара у објекту где је контрола штеточина несавршена - то нису теоретски ризици; они су документовани режими квара са којима се тимови за одржавање влакана редовно сусрећу. Неки оклопни МПО дизајни издржавају преко 1.000 Н силе бочног пригњечења, пет до десет пута веће од стандардних конструкција. Проширени температурни опсег (−40 степени до +75 степена наспрам −20 степени до +60 степена за типичне унутрашње ковчеге) додатно разликује ова два за било коју примену ван простора{12}}контролисаних климом.

Када процењујете да ли је одређеном сегменту потребан оклоп, пребројите физичке факторе ризика дуж стварне путање кабла: изложеност пригњечењу или удару, документована активност глодара или штеточина, промене температуре или влажности изнад норми у затвореном простору и да ли се силе вођења савијају јаче од 50 мм. Два или више ових фактора на једном сегменту пута чине јак аргумент за оклопну конструкцију. Ако је путања потпуно затворена, контролисана климом-и без механичких опасности, стандардни кабл за магистралу пружа исте оптичке перформансе уз мање количине и цене.

Поларитет и компатибилност

И оклопни и стандардни МПО склопови прате исте методе ТИА-568 поларитета - Тип А (право-кроз), Тип Б (обрнути) и Тип Ц (преокрет у пару). Оклопни слој не утиче на поравнање пинова, конфигурацију пола или интероперабилност конектора. Женски оклопљени МПО-12 кабл се спаја са мушким стандардним МПО-12 адаптерским панелом без икаквих проблема са компатибилношћу, и можете слободно мешати оклопне и стандардне сегменте унутар исте везе све док се број влакана, тип поларитета и ниво конектора подударају.

Једно практично разматрање које вреди напоменути: пошто су оклопљени каблови чвршћи, пажљиво планирајте оријентацију конектора у уским кућиштима. Парење од кључа-до кључа{2}}надоле у ​​густо насељеном местуМПО/МТП адаптерски панел са оптичким влакнимаможе захтевати додатни размак када оклоп кабла спречава чврсте кривине са којима се стандардни каблови лако носе. Ово није проблем компатибилности - то је детаљ планирања управљања кабловима који може да уштеди значајне фрустрације током инсталације ако се адресира на цртежу коте сталка пре него што каблови стигну на локацију.

За апликације за разбијање где се МПО транк доводи у појединачне дуплекс везе,МТП/МПО на СЦ или ЛЦ кабловиобезбеди прелаз, а иста оклопна{0}}насупрот-стандардна процена се примењује на сегмент раздвајања на основу његовог физичког окружења.
