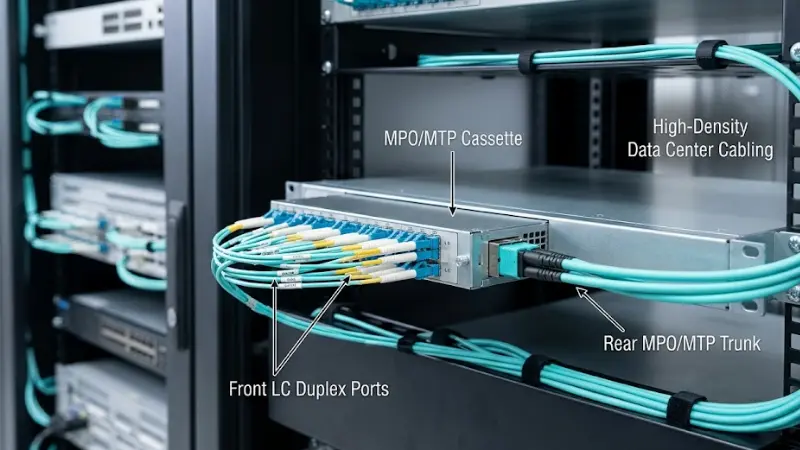

Тканине центара података постају све гушће и брже. Како се ормарићи пуне и везе прелазе са 10Г на 40Г, 100Г и даље ка 400Г, покретање појединачних дуплекс џампера од тачке{5}}до-тачке престаје да скалира - путеве који се попуњавају, означавање се квари, а сваки потез или додавање постаје потрага за гомилама. Ово је проблем за решавање МПО/МТП касета.
МПО/МТП касета заузима матрицу са великим бројем-влакана- и разлаже га на познате ЛЦ или СЦ портове на које се ваши свичеви и сервери заправо прикључе. Добро обављено, пружа вам -закрпе велике густине које се брзо инсталирају, предвидиво за одржавање и које су спремне за миграцију. Овај водич објашњава шта су ови модули, врсте и конфигурације које ћете видети, како функционише поларитет, где се уклапају и како одабрати један без наручивања погрешног дела. Ако још увек мерите конекторе низа у односу на дуплекс, наш прегледЛЦ у односу на МТП/МПО у дизајну високе{0}}густинеје користан сапутник.
Шта је МПО/МТП касета?

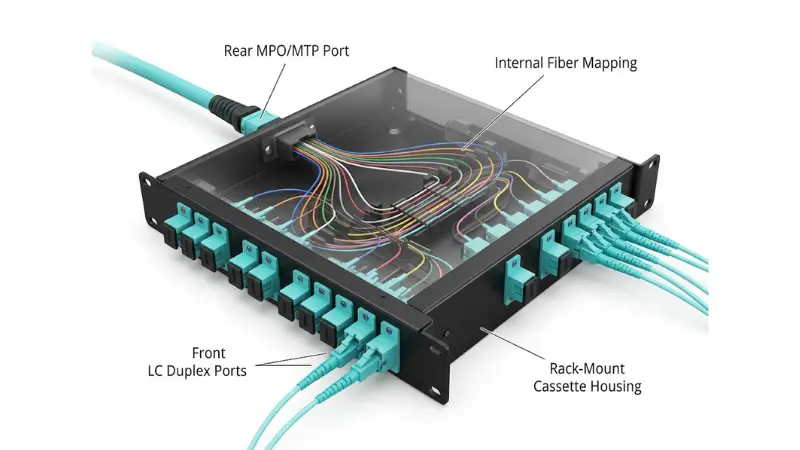

МПО/МТП касета је унапред-завршен модул за уградњу у сталак{1}}. Задњи део има један или више адаптера за МПО/МТП низ - трунк интерфејс -, а предњи носи ред ЛЦ (обично дуплекс) или СЦ адаптера за закрпе. Унутар кућишта, кратка трака или фуркација мапира сваки положај влакана у низу на одређени предњи-бочни порт.
То интерно мапирање је цела поента: оно је фиксирано у фабрици и тестирано пре испоруке, тако да је однос између положаја задњег низа и предњих портова предвидљив. Та предвидљивост је такође разлог зашто поларитет (обрађен у наставку) мора бити планиран као систем, а не фиксиран на лицу места. У типичном распореду, задњи МПО/МТП порт има велики -фибер-број каблова, а предњи ЛЦ или СЦ портови дају опреми чист, стандардни интерфејс за повезивање.

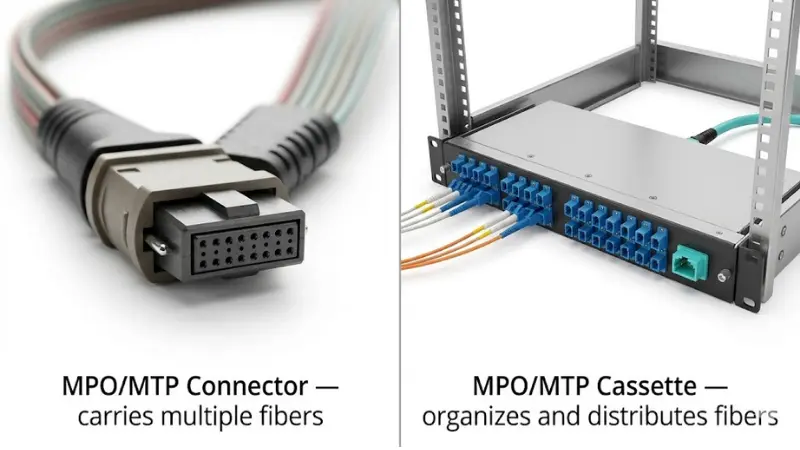

МПО/МТП конектор против МПО/МТП касете
Ова два термина се слабо користе, али нису иста ствар.
АнМПО конектор(Мулти-притискање влакана-Укључено) је сам конектор: једно тело које држи више влакана у прецизном МТ навоју, са пиновима који дефинишу мушки (закачени) или женски (незакачени) интерфејс. МТП је регистрована верзија-више толеранције МПО конектора из УС Цонец-а; премаУС Цонец ФАК, бренд МТП је дизајниран за побољшане оптичке и механичке перформансе док остаје МПО{0}}усаглашен са стандардима. Оба су дефинисана истим стандардима међусобног повезивања - ИЕЦ 61754-7 и ТИА-604-5 (ФОЦИС 5), каоФлуке Нетворкс резимира- тако да су сви МТП конектори МПО конектори, али није сваки МПО МТП.
Касета је смештени модул који садржи конектор плус унутрашње усмеравање влакана и портове предњег адаптера. Једноставно речено: конектор носи влакна, док их касета организује и дистрибуира унутар панела или кућишта.

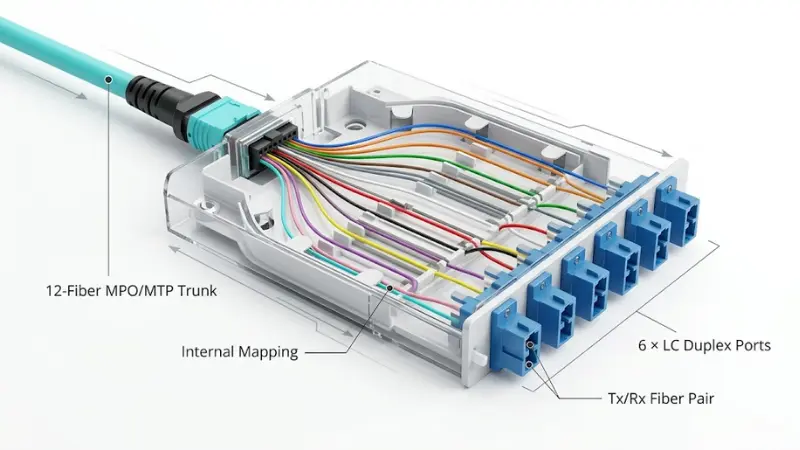

Како ради МПО/МТП касета? Пример са 12 влакана?
Уобичајена касета има две стране: МПО/МТП порт на задњој страни заМПО/МТП трунк кабл, и ЛЦ или СЦ портови на предњој страни за патцх каблове.
Узмите МПО пртљажник од 12-влакана који је слетео позади. Сваки предњи ЛЦ порт је дуплекс - два влакна, један преносни и један пријемни. Дакле, дванаест влакана се мапира на шест ЛЦ дуплекс портова (дванаест симплекс позиција). Техничар затим користи стандардне ЛЦ дуплекс џампере да би дошао до прекидача, сервера или другог панела. Кичма остаје компактна као један дебло, док предња страна остаје флексибилна и лако се закрпи. Ако је концепт дуплекса нов, погледајте разлику измеђудуплекс и симплексвезе.
Уобичајени типови МПО/МТП касета
„Касета“ је категорија, а не један део. Пре него што га одредите, одлучите где ћете седети на свакој од ових оса:
- Предњи интерфејс:МПО/МТП-на-ЛЦ (далеко најчешће у центрима података) или МПО/МТП-до-СЦ за нека предузећа, телекомуникације и застарела окружења.
- Број влакана:8-фибер, 12-фибер и 24-фибер су стандардни, са 16-влакна који се појављује за 400Г/800Г паралелне оптичке касете. 8-фибер касете се природно постављају са четвороструким паралелним примопредајницима, док је 12-влакна радни коњ за прелазак дуплекса на шест ЛЦ. Користи се типична конструкција од 8 влакана8-влаканских МТП-склопова на ЛЦна страни пртљажника.
- Фибер режим:мултимод (ОМ3, ОМ4, ОМ5) за кратке домете центра података, или једноструки{3}}режим (ОС2) за дуже вожње и веће{5}}мапе пута. Касета, гепек и патцх каблови морају да деле исти режим.
- Тип поларитета:Тип А, Б, Ц или један од новијих универзалних типова - ово мора да одговара остатку канала.
- Инсертион-оцена губитка:стандардне у односу на компоненте са малим-губицима (понекад се зову „елитне“), што је најважније када је буџет везе мали.

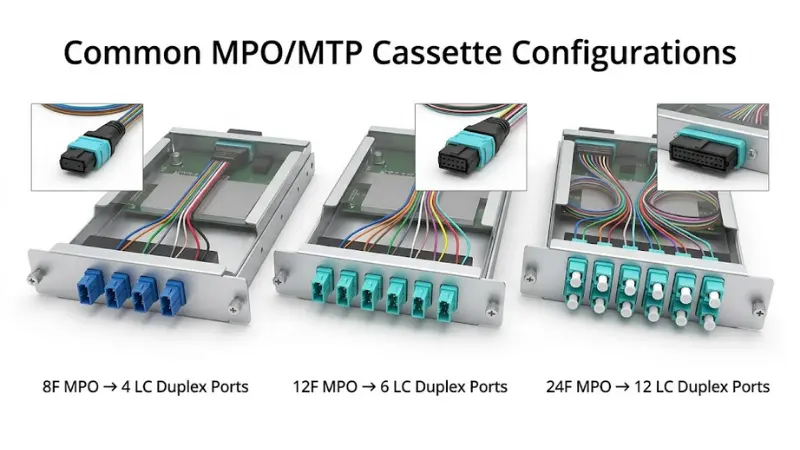

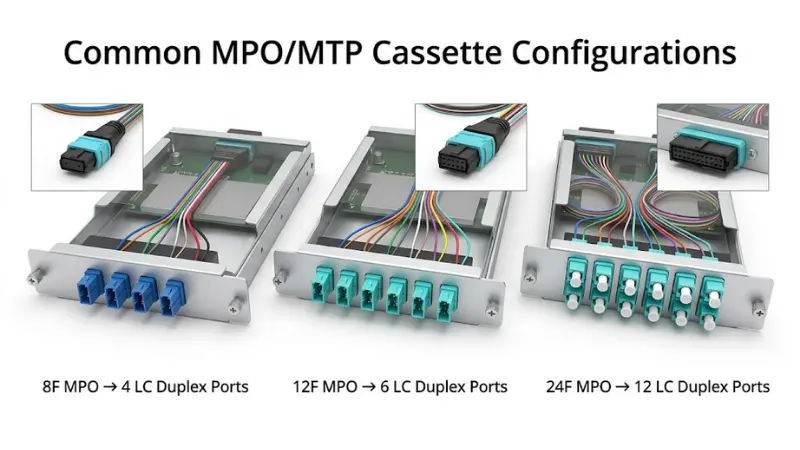

Типичне МПО/МТП конфигурације касете
Већина касета из стварног{0}}света спада у прегршт стандардних избочина. Усклађивање једног са вашим примопредајником и бројем портова унапред избегава изненађења при инсталацији.
| Задња (страна пртљажника) | Интерно мапирање | Предња страна (на страни опреме) | Типична употреба |
|---|---|---|---|
| 1 × МПО од 12 влакана | 12 влакана → 6 дуплекс | 6 × ЛЦ дуплекс | 10Г ЛЦ опрема преко окоснице од 12 влакана |
| 2 × МПО од 12 влакана | 24 влакна → 12 дуплекс | 12 × ЛЦ дуплекс | Већа густина у једном модулу од 1У |
| 1 × МПО од 24 влакна | 24 влакна → 12 дуплекс | 12 × ЛЦ дуплекс | Мање стабала, гушћа кичма |
| 1 × МПО од 8 влакана | 8 влакана → 4 дуплекс | 4 × ЛЦ дуплекс | Избијање паралелне оптике са 8 влакана (нпр. везе типа СР4) |
За конкретну мултимодну конструкцију, аОМ4 МТП касета са 12 влаканаје уобичајена полазна тачка за прву конфигурацију изнад.

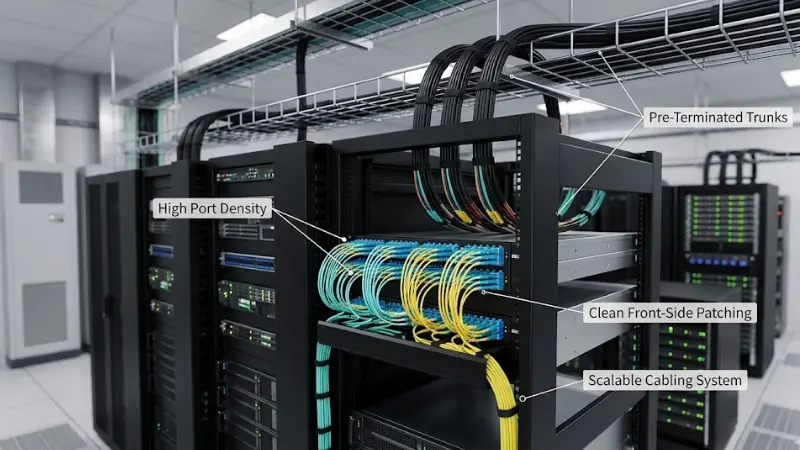

Зашто центри података користе МПО/МТП касете?
Велика густина портова у мањем простору у регалу
Јединствени 24-коловодни канал замењује сноп појединачних дуплекс каблова, а касета од 1У може да представи дванаест ЛЦ дуплекс портова из њега. Провлачите-сафете са великим бројем влакана дуж главне стазе и разбијате их близу опреме, што ослобађа простор у ормарима, тацнама и каналима где га има најмање.
Брже, предвидљивије постављање
Касете се упарују са фабрички{0}}завршеним, фабрички-тестираним каналима, тако да се већина радова на конектору обавља пре испоруке. На лицу места посао постаје „приземљите пртљажник, монтирајте касету, закрпите предњи део“ - далеко мање спајања поља или прекида, што је оно што чини уске распореде пројекта реалистичним.
Једноставнији потези, додаци и промене
Пошто је предња страна закрпе одвојена од кичме, техничари могу поново{0}}закрпити портове без ометања инфраструктуре канала. За објекат који редовно реорганизује полице и везе, то раздвајање смањује ризик од прекида неповезане везе током промене.
Структурирани пут миграције на 40Г, 100Г и даље
Каблови засновани на низу{0}} подржавају паралелну оптику, тако да систем касета одржава постројење модуларним како се брзина повећава. Међутим, ово није аутоматски: да ли дата касета подржава будућу везу зависи од типа влакна, поларитета, броја влакана и буџета губитака. Добро{3}}испланиран систем вам даје простор; недовољно-наведени не.

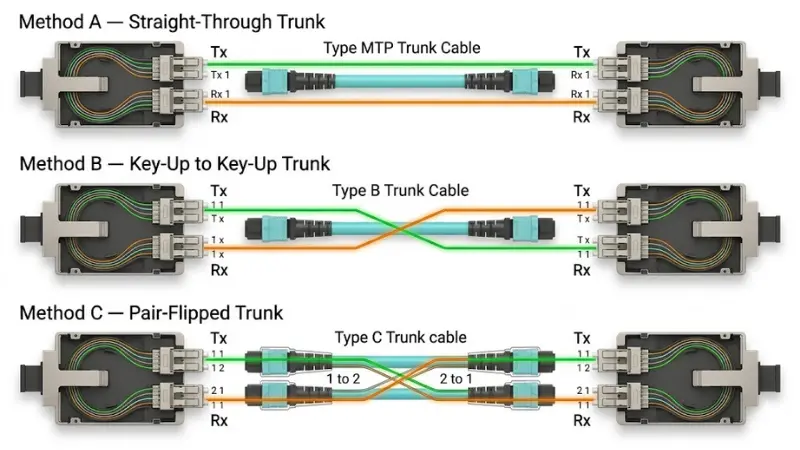

Поларитет МПО/МТП касете: Методе А, Б и Ц
Поларитет је једини фактор који ће највероватније претворити чисту-инсталацију у мртву везу, тако да заслужује више од једног-упозорења.
Поларитет једноставно значи да свако предајно влакно (Тк) мора достићи влакно за пријем (Рк) на другом крају. У обичној дуплекс ЛЦ вези, укрштање се дешава унутар дуплекс кабла. У систему низа, скретница се може десити у пртљажнику, у касети или у патцх каблу - тако да се мора управљати кроз цео канал као један дизајн. Стандард ТИА-568 дефинише три методе, изграђене око каблова типа А, Б и Ц, а ревизија из 2022. (ТИА-568.3-Е) додала је две „универзалне“ методе (У1 и У2) да би се поједноставиле примене низа, каоФлуке Нетворкс објашњава.
- Метод Акористи право-кроз (тастер-горе до кључ-доле) цев, са скретницом која се рукује у преклопним кабловима -, због чега му је потребан један тип кабла на једном крају, а други на другом. Тај захтев за мешовити{5}}каблов је чест извор грешака при наручивању.
- Метода Бкористи кључ-до кључа{1}}нагоре и један тип кабла за повезивање. Његова једноставност га чини популарним за паралелну оптику, мада још увек морате да потврдите-тип крајњег лица (УПЦ у односу на АПЦ) и детаље једног-режима пре него што га стандардизујете.
- Метода Цокреће парове влакана унутар трупа. То је најмање уобичајено и најсложеније је ући у траг.
Практично правило: изаберите једну методу и држите пртљажник, касету и патцх каблове у складу са њим. Питајте добављача за који тип поларитета је касета направљена и затражите дијаграм ожичења, а затим проверите стварно мапирање у односу на мапу влакана или извештај о фабричком тестирању уместо да претпостављате. За једноставан-језички третман ових-заступница, овопоглед из стварног-света на МПО/МТП влакнавреди прочитати пре него што наручите.
Где се користе МПО/МТП касете?
Пребаците-на-патцх{2}}панел и структурирано каблове
Касете се монтирају у панеле за спајање са влакнима да би се створиле организоване везе између прекидача и структурираног кабловског система - предњих ЛЦ портова за лако спајање, МПО/МТП канали позади. Ово је свакодневна улога у дизајну на крају-редова-и средњем{4}}реду-.
Кабловски и магистрални каблови између зона
У већим објектима, канали низа повезују главне, хоризонталне и дистрибутивне области опреме (МДА, ХДА, ЕДА), а касете дистрибуирају та трунк влакна у употребљиве портове у свакој зони. АнОМ{0}}МПО стабло од влаканаје типичан елемент кичме који храни ове избочине.
10Г-на-40Г/100Г миграција
Многе мреже данас повезују ЛЦ за 10Г, али им је потребан пут до 40Г или 100Г. Касете сада повезују канал велике{4}}густине са опремом заснованом на ЛЦ-у, а истовремено одржавају постројење прилагодљивим, што је један од разлога зашто су кабловске карактеристике у низу у великој мери усмерене накако одабрати 100Г оптички кабл.
Ентерприсе сервер собе, телеком собе и рубне локације
Ови модули нису само за хиперскалу. Пословни простори за сервере, телеком ормари и-ормани са ивицом велике густине имају користи тамо где су простор, организација и брзина примене важни.
МПО/МТП касета наспрам МПО адаптерске плоче наспрам кабла за одвајање
Три производа решавају проблеме који се преклапају, а избор погрешног је уобичајена грешка при избору.
| Опција | Шта ради | Најбоље када | Промена{0}} |
|---|---|---|---|
| МПО/МТП касета | Кућни модул; задњи низ → предњи ЛЦ/СЦ са дефинисаним, тестираним мапирањем | Потребно вам је управљано, заменљиво ЛЦ закрпање са окоснице низа | Виша цена по луци |
| МПО/МТП адаптер панел | МПО-до-МПО преграда пролази-кроз; без избијања | Опрема је МПО{0}}природна и закрпљена низ-на- низ | Нема ЛЦ бреакоут-а; потребни су МПО патцх каблови |
| Кабл за разбијање/{0}}излаз вентилатора | Низ на једном крају, више ЛЦ ногу на другом; несмештен | Кратке, фиксне тачке-до-прекидања | Лабавим ногама је теже управљати и заменити их |
Ако ваши прекидачи откривају портове низа, анМПО/МТП адаптер панелможда је све што вам треба. За фиксни рад где је смештени модул превише, анМПО{0}}ка-ЛЦ кабл за разбијањеје једноставнији избор.
МПО/МТП касета наспрам традиционалних дуплекс каблова
Традиционално дуплекс каблирање је савршено за мале системе. Како број веза расте, тешко је пратити и управљати појединачним кабловима -, што је место где приступ касетама зарађује своје место.
| Ставка | Традиционално дуплекс каблирање | МПО/МТП касетни систем |
|---|---|---|
| Густина каблирања | Ниже | Више |
| Брзина инсталације | Спорије на великим пословима | Брже са унапред-завршеним транковима |
| Одржавање | Више појединачних каблова за праћење | Предња{0}}бочна закрпа, кичма нетакнута |
| Најбоље за | Прегршт фиксних веза | Модуларна окружења велике{0}}густине |
| Ограничење | Тешко је скалирати и управљати када је густо | Виша цена по{0}}луци; поларитет се мора планирати |
| Типична величина пројекта | Мале собе, неколико ормарића | Дата центри и велика предузећа |
Како одабрати праву МПО/МТП касету?
Бројање портова је лакши део. Касета такође мора да одговара дизајну каблова, интерфејсу опреме и буџету за перформансе.
1. Тип и класа влакана
ОМ3 и ОМ4 мултимоде покривају кратке домете типичне унутар центра података - од десетина метара до неколико стотина у зависности од брзине -, док једноструки- режим ОС2 управља дужим радњама и даје највише простора за веће{6}}мапе пута. Држите касету, пртљажник и патцх каблове на истом типу. Ако се одлучујете између разреда, упоредитеОМ3 у односу на ОМ4 вишемодно влакно, и одмерити мултимод у односу на један{0}}режим у нашем водичу заједномодно-модно и вишемодно влакно.
2. Број влакана
Изаберите 8-влакна када разбијате четири-паралелне оптичке траке, 12-влакана за уобичајени шестодуплексни развод и 24-влакна када желите максималну густину и мање канала. Одлучујући улази су број трака вашег примопредајника, број дуплекс портова који су вам потребни и ваш план раста - не подразумевани број.
3. Предњи интерфејс
ЛЦ дуплекс је стандардан јер ЛЦ доминира на прекидачима, серверима и примопредајницима; СЦ се још увек појављује у некој пословној и застарелој опреми. Потврдите страну опреме пре наручивања и ускладите залихеЛЦ дуплекс каблови.
4. Метода поларитета
Рано одлучите за А, Б, Ц или универзални, а затим одредите касету, гепек и каблове који ће одговарати. Набавите дијаграм ожичења у писаној форми.
5. Род и закачење
МПО/МТП конектори су причвршћени (мушки) или откачени (женски), а веза се исправно спаја само између супротних полова. Закључајте пол касете у односу на пртљажник током планирања - неусклађеност откривена на сајту значи одложену инсталацију, а не брзу замену.
6. Губитак уметања и буџет губитка везе
Сваки спојени пар додаје губитак, а касета уводи сопствене интерфејсе конектора, тако да се мора рачунати у буџет канала - који се не третира као „бесплатан“. -Мултимодни канали велике брзине као што су 40ГБАСЕ-СР4 и 100ГБАСЕ-СР4 раде са малим укупним буџетом, често само неколико децибела на целој вези, тако да је сваки пар конектора битан. Тамо где је буџет мали, изаберите компоненте са малим{10}}губицима и проверите да је цео канал у складу са спецификацијама примопредајника.
7. Компатибилност кућишта и панела
Касете се монтирају у кућишта{0}}за монтажу на сталак и преклопне панеле, обично 1У или 4У, са клизним или фиксним дизајном. Не одговара свака касета сваком кућишту - потврдите величину, стил монтаже и компатибилност{5}}нивоа делова. Ако још увек бирате само кућиште, ово поређење одфибер патцх панели и ОДФ-овипомаже.

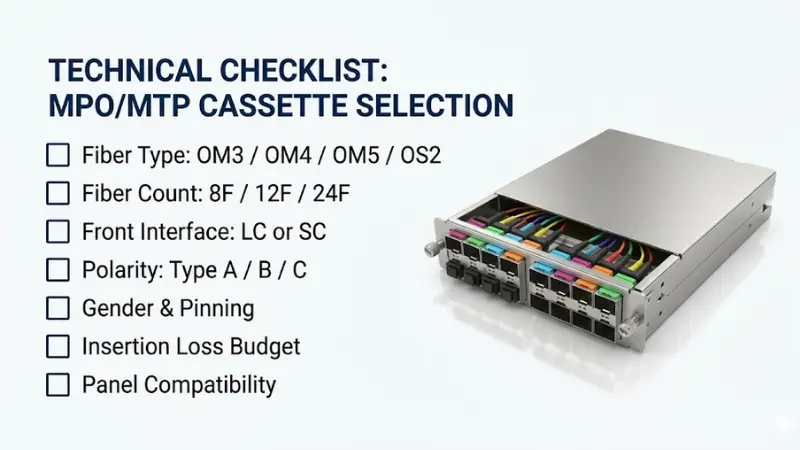

Брза контролна листа за пред{0}}избор:
- Тип и класа влакана фиксирани преко касете, трупа и каблова
- Број влакана усклађен са тракама примопредајника и потребама портова
- Предњи интерфејс (ЛЦ или СЦ) потврђен у односу на опрему
- Метода једног поларитета, са дијаграмом ожичења у фајлу
- Пол и закачење су решени у фази пројектовања
- Буџет губитка канала израчунат према спецификацији примопредајника
- Компатибилност кућишта верификована бројем дела
Уобичајене грешке које треба избегавати
Наручивање пре потврде поларитета
Ризик:везе које не пролазе светло упркос томе што је свака компонента физички повезана, као и поновна{0}}испорука и дорада.Превенција:наведите методу поларитета и затражите дијаграм ожичења пре него што наруџбина изађе.
Мешање типова или класа влакана у једном каналу
Ризик:вишак губитка или канал који није{0}}ван-спецификације када се комбинују компоненте ОМ3, ОМ4 и ОС2.Превенција:наведите касету, гепек и каблове као један одговарајући сет.
Превиђајући буџет за губитак везе
Ризик:уредан{0}}систем који не успева при великој брзини јер је укупан губитак уметања превисок.Превенција:саберите цео канал и упоредите га са буџетом примопредајника, посебно за 40Г и 100Г.
Неподударање пола или закачења
Ризик:конектори који се неће спојити и инсталација која стаје.Превенција:закључајте касету и пол пртљажника током пројектовања, а не током каблирања.
Куповина само по јединичној цени
Ризик:недоследан губитак при уметању, недостајући подаци о испитивању и нејасан поларитет од најјефтинијих делова.Превенција:захтевају лист са подацима и извештај о фабричком тестирању, као и доследност вредности преко најниже ставке - за центар података, поновљиви учинак је уштеда која је битна.
Када користити -, а када не користити - МПО/МТП касете?
Касете су јак избор када:
- Пројекту је потребно закрпање влакана високе{0}}густине
- Временски оквир инсталације је кратак, а време завршетка на терену је ограничено
- Постројење користи структурисано каблирање са каналима и патцх панелима
- Очекује се будућа брзина миграције
- Померања, додавања и промене су чести и треба да остану једноставни
Они могу бити претерани када:
- Имате само неколико фиксних веза - дуплекс џампери су једноставнији и јефтинији
- Опрема је МПО-природна и закрпљени низ-за-низ - може бити довољан панел адаптера
- Канал има изузетно мали буџет за губитке и многи парови конектора - мање повезаних интерфејса могу боље послужити
Питања која треба да поставите свом добављачу пре наручивања
- Задњи конектор: МПО или МТП бренд, који број влакана и ког пола (закачен или откачен)?
- Тип{0}}краја: УПЦ или АПЦ? (Појединачни-режим је обично АПЦ.)
- Предња страна: ЛЦ или СЦ, колико дуплекс портова?
- Тип и класа влакна: ОМ3, ОМ4, ОМ5 или ОС2, и стандардни или мали-губици?
- Поларитет: Тип А, Б, Ц или универзални, са дијаграмом ожичења?
- Убацивање-губитак/повратак-оцена губитка и извештај о фабричком тестирању по касети?
- Компатибилност кућишта и одговарајући бројеви делова?
- Означавање, прилагођене конфигурације, минимална количина поруџбине и време испоруке на велико?
Често постављана питања
Која је разлика између МПО касете и МТП касете?
Касета је иста врста модула; разлика је у бренду конектора унутар њега. МТП је регистрована верзија МПО конектора са вишим-перформансама компаније УС Цонец, у потпуности усклађена са МПО стандардима. МТП касета је МПО касета направљена са конекторима бренда МТП-.
Колико ЛЦ портова има МПО касета од 12 влакана?
Шест ЛЦ дуплекс портова - дванаест једноставних позиција. Сваки дуплекс порт користи два влакна (једно за пренос, једно за пријем), тако да се дванаест влакана мапира у шест дуплекс портова.
Која је разлика између МПО касете и МПО адаптерске плоче?
Касета разбија трунк низа до ЛЦ (или СЦ) портова кроз интерно, дефинисано мапирање. Адаптерски панел је МПО-до-МПО преградни пролаз-кроз преграду без прекида - који закрпите низ-у- низ са обе стране.
Да ли ми треба МПО касета-са малим губицима за 40Г или 100Г?
Често, да. -Мултимодни канали велике брзине имају мали буџет{2}}за уметање и сваки пар спојених конектора једе у њему. Ако ваш канал има неколико тачака везе или се креће близу границе удаљености, компоненте са малим{4}}губицима помажу да веза остане у оквиру спецификације примопредајника.
Како да избегнем неслагање поларитета МПО?
Изаберите једну методу поларитета, држите гепек, касету и каблове за спајање у складу са њим, набавите дијаграм ожичења од свог добављача и проверите мапирање помоћу мапе влакана или извештаја о тестирању уместо да га претпостављате.
Могу ли да мешам ОМ3 и ОМ4 влакна у истој вези?
Светлост ће проћи, али губите перформансе и достижете гаранције које долазе из једноликог канала, а резултат може испасти из спецификација при већим брзинама. Одредите једну врсту влакна по каналу преко касете, трупа и каблова.
Кеи Такеаваис
МПО/МТП касета је практичан мост између кичме низа и ЛЦ или СЦ портова које ваша опрема користи - пружа густину, бржу примену и једноставније промене, под условом да се тип влакна, број, поларитет и буџет за губитке планирају заједно, а не претпостављају.
Да бисте то спровели у дело: прво мапирајте распоред своје полице, брзине везе, раздаљине и примопредајне траке. Одатле, поправите тип и класу влакана, број влакана, предњи интерфејс и метод једног поларитета, а затим наручите касету, транк и каблове за спајање као један одговарајући систем - и затражите извештаје о тестирању пре него што се масовна поруџбина испоручи.
