Комплетан водич за каблирање МДУ влакана

Шта је МДУ? (концепт)

МДУ је скраћеница за више{0}}стамбену јединицу. У индустрији телекомуникација и умрежавања, овај термин се односи на зграду са више независних домаћинстава. Уобичајени примери укључују стамбене зграде, студентске домове, хотеле и пословне зграде.

Термини МДУ влакно или МДУ оптичко влакно односе се на примену оптичких-на--кућних (ФТТХ) мрежа за ове више-стамбене зграде. Ово је другачији метод постављања од каблирања за самостојеће куће (СДУ, појединачна-стамбена јединица):

Пошто смо схватили основни концепт шта је МДУ у телекомуникацијама, сада имамо боље разумевање како да применимо специфично решење за инсталацију МДУ влакана.

Које проблеме овај водич може да реши за вас?

Ово је практичан водич за пројекат МДУ за влакна. Било да сте мрежни инжењер који планира пројекат МДУ оптичких влакана / агент за куповину који треба да разуме значење МДУ у телекомуникацијама / менаџер имовине који жели да разуме шта МДУ значи у телекомуникацијама

Или једноставно технолошки ентузијаста који жели да разуме принципе МДУ кабловског каблирања, овде ћете пронаћи корисне информације о пројекту МДУ.

користићуЕволук Фибер производикао примери јер наша линија производа покрива основну опрему за МДУ каблове: оптичке конекторе, патцх каблове, пигтаиле, ПЛЦ разделнике, прикључне кутије и адаптере-ово су управо најчешће коришћене пасивне компоненте у инсталацији МДУ влакана.

Које стратегије треба користити за различите величине МДУ-а?

Разумевање величине вашег МДУ-а је од суштинског значаја пре него што почнемо да примењујемо стратегију, пошто се методе примене разликују. Ово одређује колико вам је разделника, прикључних кутија и оптичких каблова потребно. МДУ телеком пројекти су категорисани у три типа на основу броја спратова и домаћинстава:

Каква је МДУ Фибер мрежа?

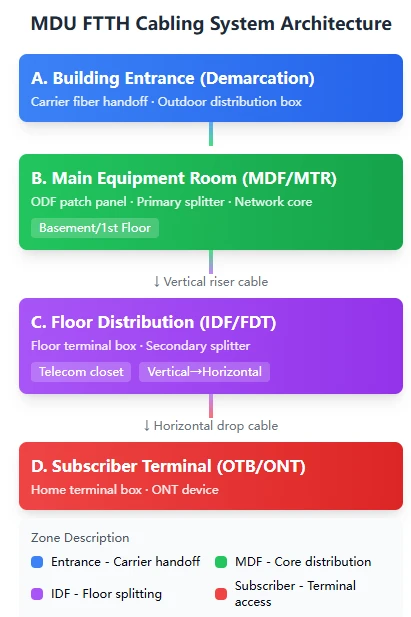

Ево дијаграма који ће вам помоћи да разумете: Комплетна МДУ мрежа са оптичким влакнима састоји се од четири зоне, које се протежу од краја оператера до краја власника куће:

Посао инсталације МДУ влакана је да повеже ове четири зоне користећи одговарајућу опрему.

Која је конфигурација потребна за главну собу са опремом?

Да ли се сећате величине вашег МДУ-а? Тада можемо почети да разумемо како да конфигуришемо одговарајућу главну собу са опремом. Главна просторија за опрему је првенствено одговорна за екстерно завршавање оптичких влакана, главно рутирање и дистрибуцију, утичући на укупни капацитет мреже и скалабилност. Навео сам одговарајуће производе директно за вашу референцу:

Еволук Фибер препоручена конфигурација опреме

ОДФ (Оптицал Дистрибутион Фраме) је кључни део опреме у главној просторији за опрему. Еволук-ови ОДФ патцх панели имају неколико значајних карактеристика: уредан изглед, разумно ожичење, лако лоцирање и једноставну инсталацију-то је посебно важно за касније одржавање.

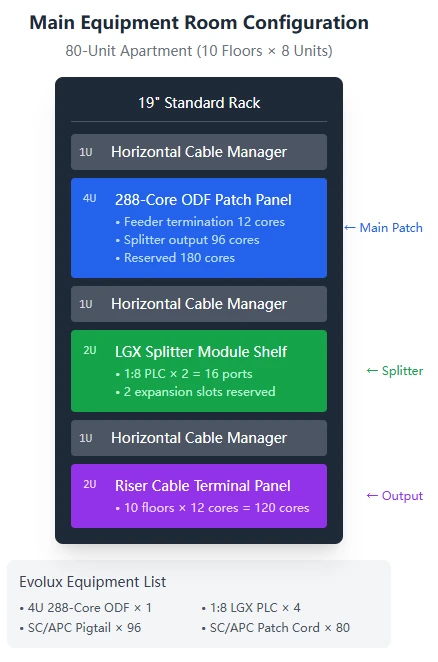

Конкретан пример из Еволук-а: шема конфигурације за стамбену зграду средње спратности од 80- јединица

Ако је ваш пројекат такође зграда од 10 спратова са 8 јединица по спрату, укупно 80 јединица, онда се ваша главна просторија за опрему може конфигурисати на следећи начин:

Списак опреме која се користи у решењу:·

• 4У 288-језгра за монтирање у рацк ОДФ × 1
• 1:8 ЛГКС ПЛЦ разделник × 4 (2 у употреби, 2 у стању приправности)
• СЦ/АПЦ пигтаил 1м × 96
• СЦ/АПЦ патцх кабл 2м × 80
• 1У хоризонтални сталак за управљање кабловима × 3

Шта је ПЛЦ оптички разделник? Како се користи у МДУ?

Оператери могу да обезбеде само 1-2 оптичка влакна (што одговара 1-2 ПОН порта) или ограничен број влакана, али морамо да повежемо десетине или чак стотине домаћинстава. У овом случају, оптички разделник се користи за решавање овог проблема „претварањем једног у више“. ПЛЦ оптички разделник користи принцип оптичких таласовода да "уједначено подели" сноп светлости на више снопова. На пример, разделник 1:8 има 1 улаз и 8 излаза, при чему сваки излаз има приближно 1/8 оригиналне јачине сигнала.

Различити сценарији апликације захтевају употребу разделника са одговарајућим типовима пакета:

Референтна табела односа поделе:

Да ли треба да изаберете једностепено-или двостепено-дељење?

Једностепено{0}}цепање подразумева постављање великог разделника (нпр. 1:32) у подрум, директно раздвајање влакана до сваког домаћинства на 32 пута. Овај приступ је једноставан по структури и има мање тачака раздвајања, али је каблирање сложено због повећаног броја оптичких каблова.

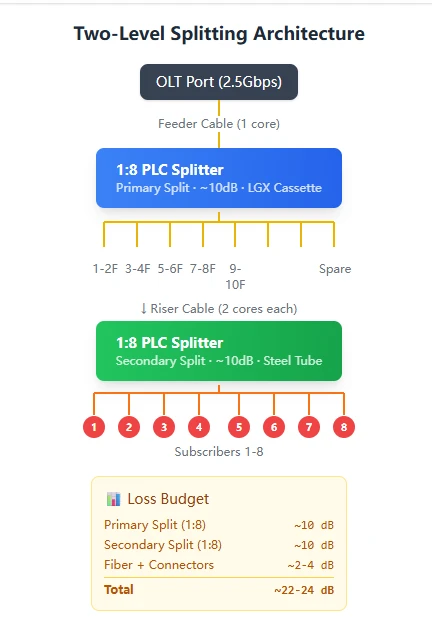

Двостепено раздвајање-подразумева постављање разделника 1:8 у подрум, а затим још једног разделника 1:8 на сваком спрату, ефикасно опслужујући 8 к 8=64 домаћинстава. Ова метода захтева мање оптичких каблова и флексибилнија је, али додатни степен раздвајања повећава губитак влакана за приближно 10 дБ.

За МДУ са више од 30 домаћинстава, препоручујемо двостепену-поделу. Ово је главни приступ за инсталацију МДУ влакана.

Како одабрати прикључну кутију?

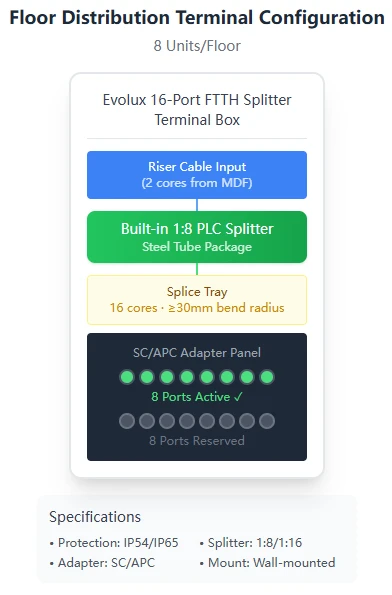

Подручје ожичења је „тачка пресека“ вертикалних окосних оптичких каблова и хоризонталних каблова{0}}оптички каблови у успону „слећу“ овде, а затим се рачвају на више оптичких каблова који се повезују са сваким домаћинством.

Унутрашње прикључне кутије

Спољашње водоотпорне прикључне кутије

Ако је телеком ормар влажан, или је дистрибутивна тачка на отвореном, користите водоотпорне типове:

Дијаграм уградње подне прикључне кутије:

Како одабрати оптички кабл? Коју врсту треба користити за различите локације?

Избор МДУ кабла захтева разматрање локације за инсталацију, захтеве за бројем жила и отпор{0}}у отпорности на ватру. Различити типови оптичких каблова се користе у различитим областима:

Главни каблови за успон

Хоризонтални дистрибутивни каблови

Дроп Цабле

Има МДУ захтевате Г657 оптички кабл за кућну инсталацију?

Серија Г657 је „влакно-неосетљиво на савијање“, што значи да може да ради са веома малим радијусом савијања без повећања губитка. То га чини идеалним за углове ходника и уске кривине водова.

Где се налази прикључна кутија са оптичким влакнима?

Прикључна кутија са оптичким влакнима је последња станица за оптичке каблове да стигну до куће корисника-оптички модем (ОНТ) је овде повезан.

Избор кућне терминалне кутије

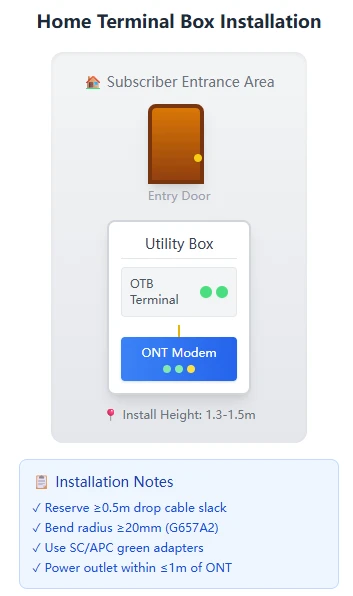

Локација инсталације и дијаграм кључних тачака:

Конектори и адаптери за оптичка влакна: ови мали додаци су кључни

У МДУ мрежама са влакнима, конектори и адаптери, иако мале величине, се користе у великим количинама и играју кључну улогу-они су одговорни за омогућавање „укључи-и-прикључи“ везе између оптичких влакана.

Уобичајени типови конектора

Препоручујемо да доследно користите СЦ/АПЦ са зеленим конекторима. Ово ће помоћи да се избегне погрешно уметање.

Шта је са великим МДУ-овима?

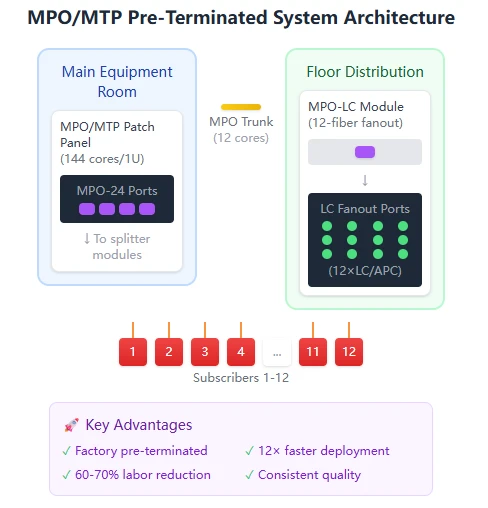

Можемо да користимо МПО/МТП решење високе{0}}густине:

За велике МДУ пројекте са оптичким влакнима са преко 200 корисника, традиционални конектори са једним-језгром су превише неефикасни. Еволук-ово МПО/МТП решење може значајно побољшати ефикасност примене.

Спецификације МПО/МТП патцх панела

Предности МПО пре{0}}терминираних система:
