„Зашто моја 10Г кампусна мрежа још увек заостаје када сам користио најбоља једномодна влакна?“

То је била панична порука једног систем интегратора три дана пре универзитетаПотпуни оптички кампуспримопредаја. у лабораторији,Једноструки режим против вишемодногизгледа као једноставно поређење са спецификацијама. На стварном радном месту? Другачија прича. Видели смо да су пројекти избацили из колосека јер је неко спојио УПЦ плави конектор са АПЦ зеленим адаптером. Или потценили буџет везе ОНТ-а. Или је упропастио буџет једномодних примопредајника за стазе од 100 метара који су могли да користе јефтинију мултимодну оптику.

Пошто је ФТТО постао нови стандард, избор влакана се померио далеко даље од „једног режима за дуго, мултимод за кратко“. Ако је ваш приступ кабловима запео на територији уџбеника-искрено, можда постављате нагазне мине за будуће надоградње.

Замислите ово: кампус од 50-зграда коме неће бити потребна замена ни једног кабла 20 година. То је обећање добро осмишљеногПОЛ водич за кабловеимплементација. Али пут тамо? Испуњена замкама. ЛЦ или СЦ/АПЦ? Потпуни једноструки режим у хоризонталним радњама, или задржати мултимод да бисте уштедели на оптичким модулима? Једна погрешна спецификација конектора не одлаже само вашу временску линију. Умножава главобоље одржавања годинама.

Хајде да прескочимо дефиниције физике које сте видели сто пута. Овде је циљ: помоћи вам да донесете одлуку „исправите из првог пута“.

Бројеви који су заиста важни

Видели сте стандардни графикон поређења. Пречник језгра, таласна дужина, растојање. Схватио сам. Али ти графикони вам не говоре праву причу: одлука о једном моду у односу на вишемод је у новцу. Не физика.

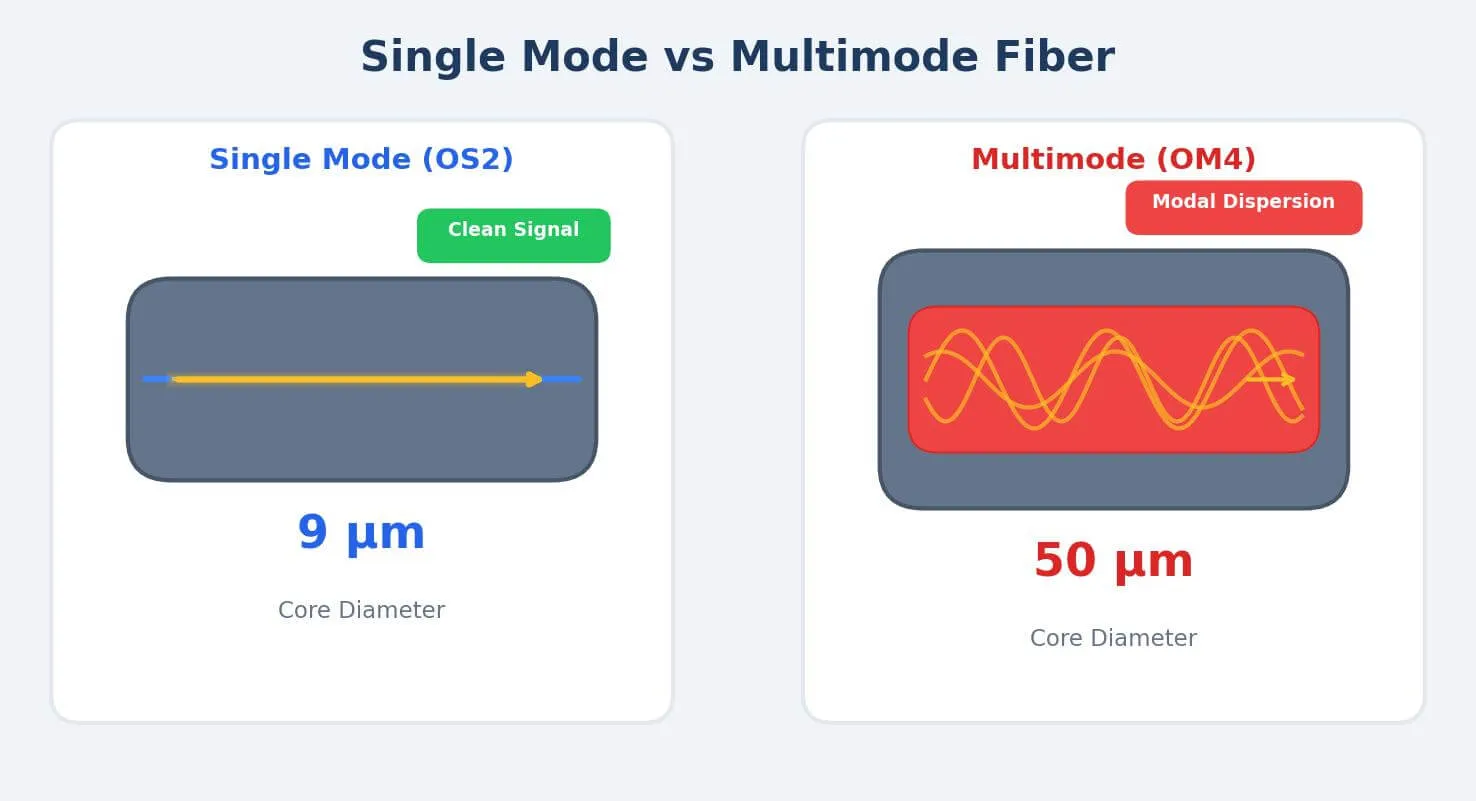

Размислите о томе на овај начин. Једноструки режим је спортски аутомобил-један сноп светлости низ језгро тако танко (9 микрометара) да људска коса изгледа дебело у поређењу са њима. Чист сигнал, путује 10, 20, 100 километара без потребе за појачавањем. Мултимоде је камионет. Шире језгро (50 микрометара-и даље тање од косе, али 6 пута веће), више светлосних снопова се одбија истовремено. Лакше за рад, јефтиније за повезивање. Али ти одбијајући снопови почињу да ометају након неколико стотина метара. Сигнал постаје мутан.

Видите замку? Једномодни кабл је јефтинији. Али примопредајници коштају 3-5 пута више. За кампус од 500-лука, та разлика достиже 30.000-50.000 УСД само у оптици. У нашим пројектима 2023-2024 широм југоисточне Азије, видели смо да се тимови за набавку спаљују на овај тачан начин одабира прорачуна „за сигурност у будућности“ на кратким серијама, а затим се скрембују када трошкови примопредајника растуре буџет.

Сада{0}}ПОЛ архитектура мења све.Потпуни оптички кампусраспоређивања користећи ПОЛзахтевајусингле моде. Нема избора. Технологија користи ГПОН таласну дужину-мултиплексирање-две таласне дужине које путују у супротним смеровима по једном влакну. Ради само са чистим преносом у једном режиму.

Дакле, ако градите ПОЛ, прескочите дебату о више модова. Али традиционални Етхернет? Ето гдеИзбор влакана за оптички ЛАНпостаје компликовано.

Зашто СЦ/АПЦ доминира ПОЛ (и шта се дешава када мешате боје)

Традиционалне мреже кампуса изгледају као дрво. Прекидач језгра у корену, разводни прекидачи на гранама, приступни прекидачи на сваком спрату. Много опреме, пуно снаге, много ствари које се кваре.

ПОЛ то изравнава. Један централни ОЛТ се повезује преко пасивних разделника са ОНТ-овима на сваком столу или просторији. Нема средњих прекидача. Нема ИДФ ормара на сваком спрату. Само влакна, разделници, крајње тачке.

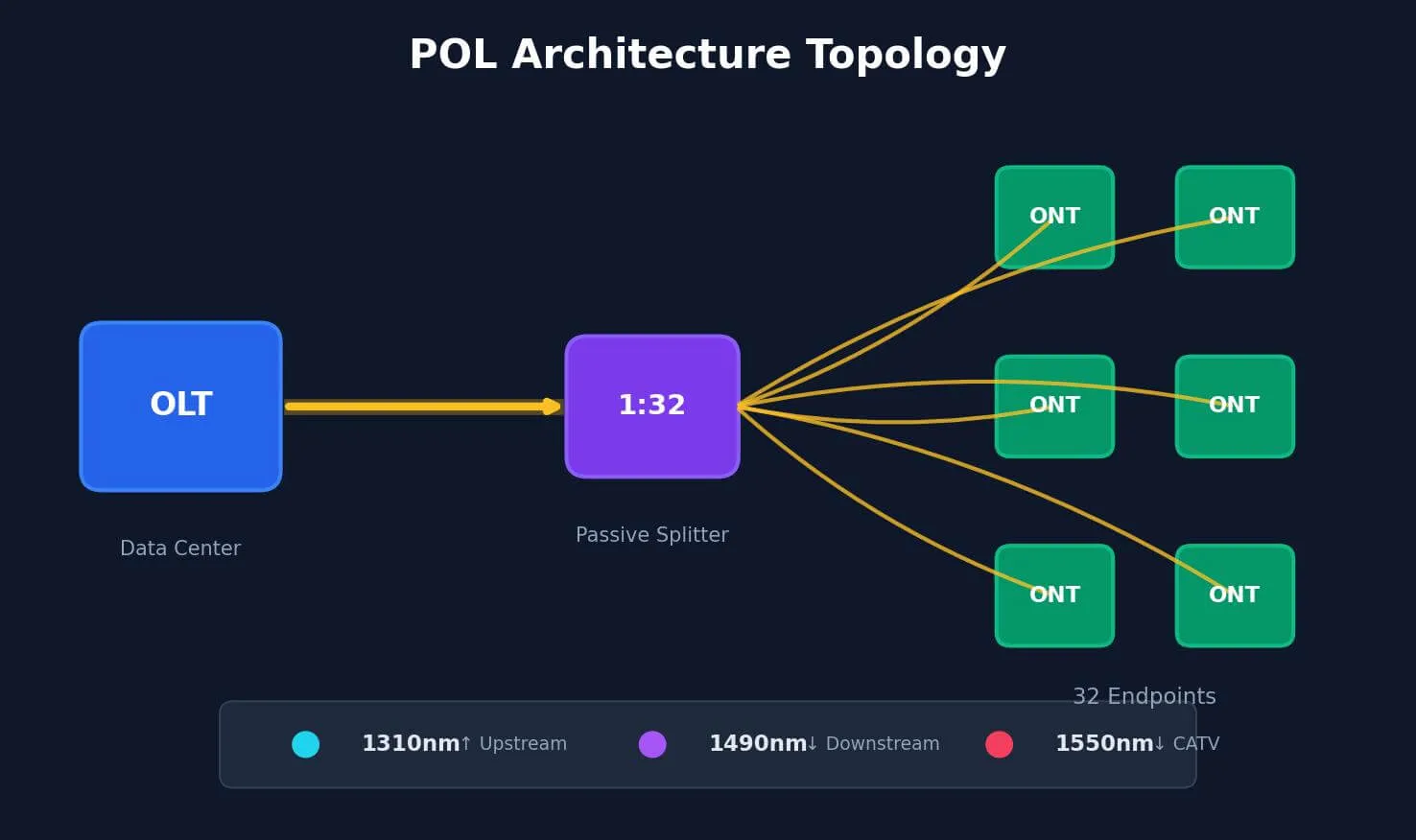

[Дата Центер] → ОЛТ → Сингле Фибер → 1:32 Сплиттер → 32 ОНТ

Низводно: 1490нм|Упстреам: 1310нм|Оба на ЈЕДНОМ влакну

Разделници су потпуно пасивни. Нема струје, нема електронике, нема шта да поквари. Светлост из ОЛТ-а погађа разделник 1:32 и дели се на 32 локације. Као баштенско црево са 32-смерном прскалицом – осим што делите ласерско светло, а не притисак воде.

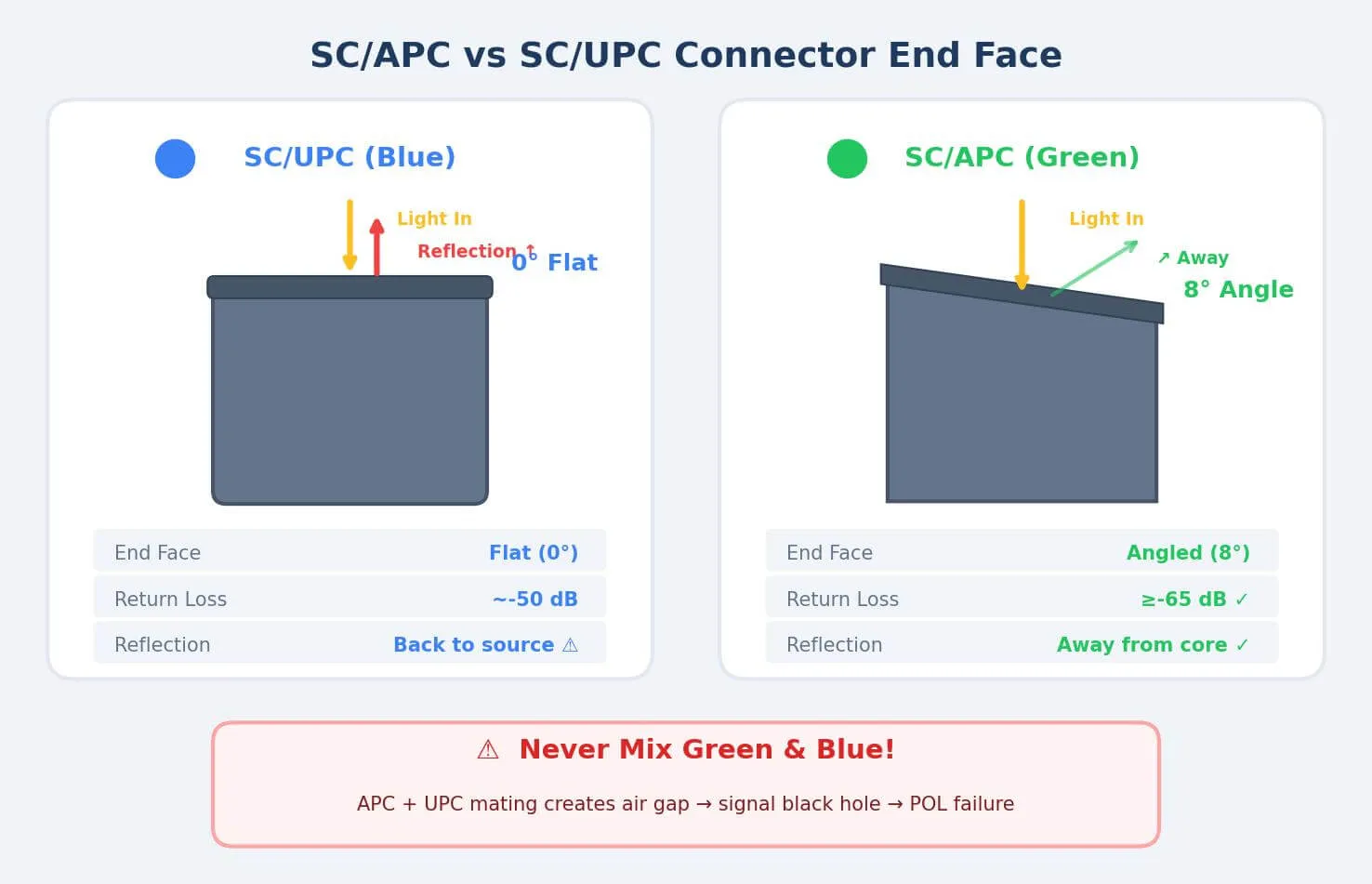

Најважнији детаљ који већина водича прескаче: ПОЛ користи СЦ/АПЦ конекторе скоро универзално. „АПЦ“ значи угаони физички контакт-ферула полирана под углом од 8 степени уместо равна. Када светлост удари у равну површину (УПЦ), неки се одбијају право назад ка извору. У двосмерном ПОЛ, те рефлексије стварају буку. Преко десетина тачака повезивања, бука се акумулира.

Под углом АПЦ лице одбија рефлексије од језгра. Повратни губитак пада са ~-50 дБ (УПЦ) на -65 дБ или боље (АПЦ). Отприлике 30 пута мање рефлектованог светла што га враћа назад. У ПОЛ терминима? Разлика између чистог сигнала и деградираног.

ТИА Фибер Оптиц Траининг Цоунцил то једноставно каже: СЦ/АПЦ је стандард за пасивне оптичке мреже јер су карактеристике повратног губитка важне у двосмерним системима. Немојте пре-погодити ово-идите СЦ/АПЦ.

Шта се дешава када помешате зелену и плаву:

То смо видели на пројекту паметног хотела ГПОН прошле године. Извођач је користио СЦ/АПЦ (зелено) на -излазима разделника на нивоу пода-исправно. Али онда је собама дао СЦ/УПЦ (плаве) патцх каблове за ОНТ везе. Физички, укључује се. Електрично? Катастрофа.

Угаона страна која се сусреће са равним лицем ствара мали ваздушни јаз. Контактна површина се смањује на скоро ништа. Губитак поврата опада. Рефлектована оптичка снага је покренула аларме високог{3}}одраза на ОЛТ-у. Још горе-када је ЦАТВ сигнал од 1550 нм прошао при већој снази, рефлексије ваздушног јаза су довеле до тога да ОНТ-ови у рубним просторијама више пута испадају ван мреже. Гости су се жалили. Менаџмент се успаничио. Поправка је захтевала поновно-повлачење каблова за спајање за 200+ соба.

У потпуно{0}}оптичкој мрежи, зелено-у-плаво није „мало спорије“. То је сигнална црна рупа. То повећање губитка при уметању од 1 дБ изгледа мало-али на подељеној вези 1:64, то је сламка која ломи систем.

Стварне одлуке о распоређивању

Окосница од центра података до првог разделника.Ово је твој аутопут. Кроз њега све тече. ПОЛ значи једнорежимски ОС2 са СЦ/АПЦ-без дискусије. Али квалитета каблова, пре-завршених у односу на-терминисане на терену, број резервних влакана? Још увек треба донети одлуке.

За трчање испод 2 км (већина окосница кампуса), стандардни ОС2 се бави послом. Врхунска влакна-са малим губицима? Претерујете осим ако не користите екстремно дугачке ланце разделника или планирате надоградњу 25Г-ПОН-а. Губитак уметања по конектору треба да остане испод 0,3 дБ-наведите ово у свом РФК-у, захтевајте извештаје о тестирању.

Унапред{0}}терминисани главни каблови коштају више, али штеде време инсталације. За болнице или универзитете где је минимизирање поремећаја важно? Вреди тога. Нова градња са слободним временом? Завршетак поља ради добро. За{4}}завршавање велике густине на ОЛТ-у,конектори за оптичка влакнадизајниран за апликације за{0}}монтажу у рацк, олакшавају идентификацију порта и приступ током одржавања.

Дистрибутивни каблови од разделника до ОНТ-ова.

Ево гдеФТТО конектори за влакнапостати занимљив. Ни један кабл-32 кабла од сваког разделника до 32 локације. Помножите са бројем разделника. Кампус средње величине може имати 50+ разделника који опслужују 1,500+ крајње тачке. Много конектора.

СЦ/АПЦ остаје подразумевани. Али прво проверите своје ОНТ спецификације-неки новији модели користе ЛЦ/АПЦ портове. Ако је тако, можете да користите ЛЦ-терминиране каблове (чистач) или да користите СЦ-ЛЦ хибридне адаптере на разделнику (додаје тачке повезивања). Обично препоручујемо прву опцију. Сваки адаптер је потенцијална тачка квара.

Зашто је квалитет конектора важан у великој мери:

Разлика од 0,1 дБ по конектору звучи тривијално. Умножите на стотине веза-није. Типична 1:32 ПОЛ архитектура има ~28 дБ укупни буџет губитака. Сплиттер једе 15-17 дБ. За слабљење кабла је потребно још неколико. То оставља можда 8-10 дБ за све губитке конектора. Јефтини конектори вас потискују преко буџета на дужим вожњама.

Традиционална Етхернет окосница (када не радите ПОЛ).Нису сви спремни за ПОЛ. Реновирање постојеће инфраструктуре? Буџетска ограничења? Традиционални комутирани Етхернет и даље ради. Међутим, различите одлуке о влакнима.

Испод 300 метара-од-до-пода, суседних зграда-ОМ4 мултимод са ЛЦ дуплексом има економског смисла. Уштеде примопредајника (СР вс ЛР модули) се сабирају када повежете десетине прекидача. Рачун се окреће на 300+ метара. Мултимоде боре, посебно при већим брзинама.Коришћење једног режима у мрежи кампусамеђу{0}}изградња веза даје неограничен простор за пропусни опсег. Инсталирајте једном, подржите 10Г, 100Г, 400Г-шта год следи.

ЛЦ/УПЦ (не АПЦ) добро функционише за Етхернет-то-тачку. Нема двосмерног ВДМ-а, тако да додатни трошкови АПЦ-а и брига о руковању нису потребни.

Везе за радну површину и решење за зонско ограђивање

ФТТО значи да влакно стиже до стола. Другачије окружење од центра података. Каблови се ударају. Преко њих се преврћу столице. Особље за чишћење квари ствари. ТхеВодич за избор конектора за влакназа десктоп даје предност издржљивости.

Влакна{0}}неосетљива на савијање (БИФ) се не-не преговарају. Стандардно влакно губи сигнал при уским кривинама. БИФ ручке савијају полупречнике до 7,5 мм-чвршће од вашег малог прста. Пре{7}}пресечени патцх каблови (2м, 3м, 5м) штеде време у односу на завршетак на терену на сваком столу. Разлика у трошковима минимална, избегава варијабилност од незгодних положаја за уградњу.

Изазов отворене канцеларије:

На пројекту за велику интернет компанију-потпуно отворену канцеларију{1}}, дизајнер је одбио да монтира било какве видљиве носаче каблова на потпорне стубове. Директно рутирање од кичме до сваког стола значило је свуда влакна. Ноћна мора за одржавање.

Наше решење: Зонска ограде у пленуму плафона или испод подигнутог пода. Покрените МПО канале са више-влакана од кичме до сваке зоне. Унутар кутије, пређите на ЛЦ Унибоот патцх каблове који опслужују 6-8 оближњих радних станица.

Исплата? Када се радне станице померају (а увек се померају), не додирујете основно влакно у плафону. Само замените патцх кабл од 3 метра на кутији за зону. Процена нашег клијента: 70% смањење трошкова рада МАЦ-ова (премештање/додавање/промена). Преко 3 године реорганизације канцеларије, то се сабира.

Критични детаљ: у кутијама уске зоне, конектори ЛЦ Унибоот или Пусх-Пулл Таб су обавезни. Када је прикључено 12 патцх каблова, стандардни ЛЦ конектори не остављају довољно простора за прсте да би било шта уклонили. То смо научили на тежи начин на пројекту реконструкције-морали смо да искључимо половину кутије само да бисмо приступили једном каблу.

Питање новца

Сви питају за цену. Одговор зависи од вашег временског оквира. ПОЛ кошта више унапред (ОЛТ и ОНТ-ови нису јефтини), али драматично штеди на свему осталом-нарочито током 10 година.

Груба анализа за 500 крајњих тачака. Ово су индустријске процене, а не гарантоване понуде-ваша километража варира у зависности од добављача, региона, специфичности.

Где ПОЛ највише штеди: простор и струју. Традиционалним мрежама су потребни ИДФ ормари на сваком спрату-прекидачи, УПС, клима уређаји. ПОЛ све то замењује пасивним разделницима који немају потребу за струјом, без хлађења, који се уклапају у зидну-кутију величине уџбеника. Хуавеи-јеви ФТТО документи тврде да је 50-70% смањења снаге-то је маркетиншка цифра, схватите је на одговарајући начин скептично – али правац је стваран. Мање активних уређаја значи мање струје и мање топлоте за уклањање.

Прљавштина је ваш непријатељ (лекција од 500 долара)

Нешто што брошуре о продаји не наглашавају: контаминација је водећи узрок кварова на оптичкој мрежи. Не квар опреме. Није оштећен кабл. Прљавштина.

Једномодно влакно има језгро од 9-микрометара. Спецификација прашине невидљива вашем оку блокира 10%+ преноса светлости. Уље отиска прста ствара довољан губитак за прекид везе. У ПОЛ системима са ограниченим буџетима веза, контаминација на неколико тачака каскадно прераста у проблеме широм мреже.

500 долара које су се претвориле у 5.000 долара:

Пројекат кампуса југоисточне Азије. Клијент је из буџета смањио око 500 долара у комплетима за професионално чишћење. "Само користите поклопце за прашину и будите опрезни." Дозвољено радницима да инсталирају без одговарајуће опреме за инспекцију.

Недељу дана након примопредаје, отприлике 15% веза показало је необјашњив губитак пакета. Инжењерски тим је морао да се врати са ОТДР опремом, извлачи конекторе један по један, прегледава сваки крај. Налаз: већина контаминираних феррула је изгребана честицама прашине током уградње. Неповратна штета.

Коначни рачун: ~100 замењених каблова за спајање (2.000 долара материјала), три дана рада за два техничара (3 УСД,000+), плус репутација штете услед неуспешне примопредаје. "уштеда" од 500 долара коштала их је 10 пута.

Крајња страна конектора за влакна је крхкија од очне јабучице. Под увећањем од 400к, честица прашине изгледа као кратер на Месецу. Ако не купујете алате за чишћење, утростручите буџет за поправке.

Преглед пре парења је обавезан. Микроскоп са влакнима од 400к кошта неколико стотина долара и спречава хиљаде људи у решавању проблема. Сваки конектор је прегледан пре укључивања-током инсталације и одржавања. Протокол чишћења: прво обришите суво (без длачица), мокро чишћење са 99%+ изопропил алкохолом ако је потребно, поново осушите, поново -проверите. Траје 30 секунди. За прескакање су потребни сати за касније постављање дијагнозе.

Планирање онога што следи

Кампус влакно траје 15-25 година. Кабл који данас инсталирате ће и даље бити ту када технологије које нисмо измислили постану стандардне.

Добре вести за ПОЛ: физички слој подржава целу мапу пута. Тренутни ГПОН покреће 2,5 Гбпс низводно. 10Г-ПОН (КСГС-ПОН) већ доступан. 25Г-ПОН у пробним верзијама. 50Г-ПОН у развоју стандарда. Сви користе иста влакна и конекторе{10}}само се мењају ОЛТ и ОНТ опрема.

ОФС Оптицс напомиње да, иако мултимод на адекватан начин подноси већину пословних удаљености, предности пропусног опсега једног режима постају све израженије како се брзина преноса података повећава. Они признају тренд ка сингле моду пошто су премије примопредајника уске.

A Потпуни оптички кампусизграђен на једном режиму управља Ви-Фи 7 бацкхаул-ом (више-гигабита по АП), 8К видео надзором, ИоТ густинама које не можемо да предвидимо-а да не додирнемо каблове. То је вредност исправне инфраструктуре први пут.

Шта ставити у свој РФК

Приликом набавке конектора за аПОЛ водич за каблове-усклађена примена, наведите ове минимуме:

Губитак убацивања: Мањи или једнак 0,25 дБ типично, Мањи или једнак 0,35 дБ мак

Повратни губитак (АПЦ): већи или једнак 65 дБ

Навој: Цирконијум керамика

Циклуси парења: већи или једнаки 500 са променом мањом или једнаком од 0,2 дБ

Документација: појединачни резултати испитивања или сертификати серије

За имплементације{0}}критичне мисије, добављачи са-домаћом производњом (а не трговачке компаније које набављају више фабрика) обезбеђују доследнији квалитет.Еволук Фибернуди фабричке{0}}директне производе са документацијом за тестирање која захтевају ПОЛ пројекти предузећа.

Резервни односи вредни буџетирања: 5-10% за унапред-завршене склопове, 15-20% за конекторе који се могу инсталирати на терену (урачунава кварове у прекиду), 10-15% за каблове за повезивање за руковање МАЦ-овима прве године.

Куицк Референце

Померање каПотпуни оптички кампусархитектура се убрзава како предузећа откривају оперативне и енергетске уштеде. Било да примењујете ПОЛ за нову зграду или надоградите традиционалну инфраструктуру, одлуке о конектору које донесете током инсталације одређују поузданост у наредних деценију или две. Исправите их први пут.
