Како одабрати оптички пигтаил: спецификације и водич за купце

Ставите два листа са подацима добављача један поред другог и оба ће прочитатиИЛ мањи или једнак 0,3 дБ, РЛ већи или једнак 50 дБ. Наручите оба, спојите их у исти ОДФ, а измерени буџети веза могу да се разликују. Две спецификације оптичких влакана могу да наводе исте границе док описују материјално различите производе, јер број написан без методе мерења није спецификација. То је маркетиншка тврдња.

Тај јаз је место где почиње већина спорова око испоруке. Када се лежиште затвори и ОТДР траг буде испред купца, нико не може ретроактивно да одлучи да ли је цитираних 0,3 дБ измерено у односу на референтни кабл или као насумична упарена вредност, да ли су адаптери на панелу у истој класи перформанси као и конектори или које издање крајњег{2}}фабричког стандарда је проверавало фабрички стандард.

Овај водич не објашњава шта је пигтаил или како се разликује од патцх кабла. Та основа је већ покривена у нашој напомени оразлика између фибер пигтаил и патцх цорд. Оно што следи је уже: девет редова који припадају спецификацији, шта сваки од њих заправо контролише и шта се дешава на локацији када један од њих остане празан.

Све испод мапира једно од ових поља. Ако ваш РФК наводи свих девет, два добављача цитирају исти производ и поређење цена постаје смислено. Ако наводи четири, упоређујете понуде за различите производе.

Имена поља су лака половина. Радна РФК садржи три колоне уместо једне, у којима се наводе захтеви купца, одговор добављача и доказ о прихватању за сваку од девет спецификација оптичких влакана, јер је поље које добављач сме да остави празним поље које се одлучује у фабрици, а не ви. Који доказ о прихватању вреди тражити за сваки ред је оно што утврђује остатак овог чланка.

Спец. линије 1 и 2: Једномодни вс Мултимоде Фибер Пигтаил Избор и интерфејс конектора

„Сингле- моде“ није спецификација. Једномодни оптички пигтаил направљен на стандардном Г.652Д понаша се другачије од оног изграђеног на Г.657А2, чија смањена осетљивост на макро савијање толерише чвршће намотавање. Тамо где геометрија лежишта дозвољава да лабавост стоји знатно изнад специфицираног минималног радијуса савијања влакна, Г.652Д је тачан и јефтинији одговор. У компактним ФТТХ прикључним кутијама, зидним{8}}оградама и густим касетама где је калем приморан близу те границе, навођењем Г.657А1 или А2 смањује се ризик од макросавијања-губитака који производи испрекидано понашање које зависи од температуре{13}}које је веома тешко пратити када је оквир веома тешко пратити.



Два одвојена питања се скупљају у једно на страни мултимода. Геометријска компатибилност је прва: влакна од 50/125 µм (ОМ3, ОМ4, ОМ5) се међусобно физички повезују, док њихово спајање са 62,5/125 µм ОМ1 ствара неподударање-величине језгра које се не може исправити само побољшањем поравнања спојева. Модални пропусни опсег је други и независан: канал изграђен од мешовитих нивоа има перформансе до најниже ефективне модалне пропусности у њему, тако да ОМ4 веза која тихо садржи ОМ3 мултимодни оптички пигтаил мора бити верификована у односу на стварну дужину и брзину линије, а не претпоставити да је прихватљива.

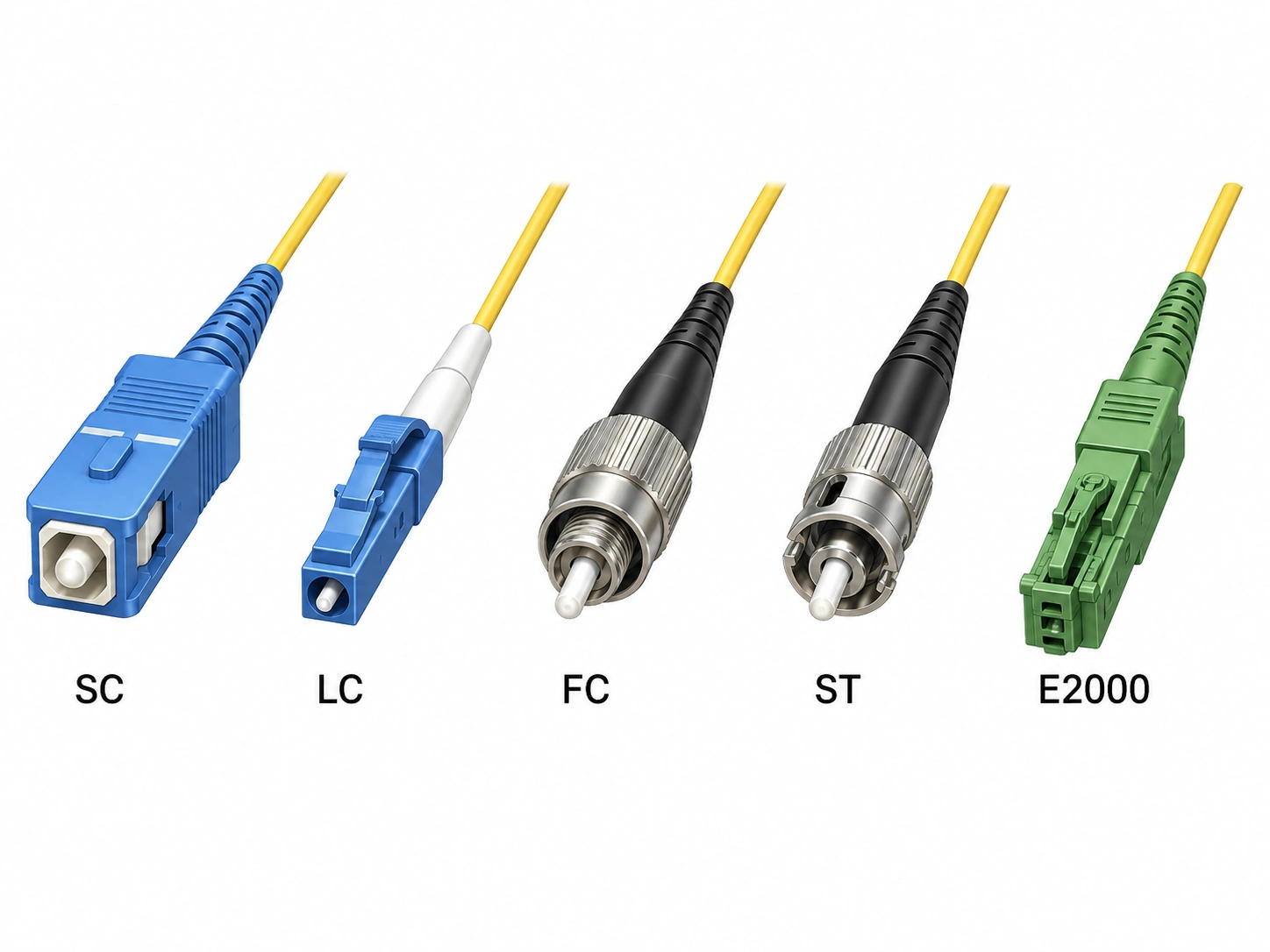

Избор конектора је више механички него оптички. ЛЦ доминира панелима високе{1}}густине јер удвостручује број портова по јединици рек-а, СЦ остаје стандардан за ГПОН и већи део ФТТХ приступног слоја, а ФЦ опстаје у тестирању и мерењу иу старијим телекомуникационим оквирима. Пре него што одступи од тога,навојни ФЦ интерфејс и где још увек зарађује своје местовреди проверити. Е2000 се појављује тамо где је обавезан интерфејс са затварачем са великим-повратним-губицима. Оно што је важно на линији спецификација је именовање применљивог дела ИЕЦ 61754 заједно са породицом конектора, јер то је оно што дефинише геометрију спајања на коју су направљени ваш панел и адаптери.

Крајња страна УПЦ-а је куполаста и спаја се равно са својом парњаком. Крајња страна АПЦ-а је брушена под углом од 8 степени, што усмерава рефлектовану светлост из језгра у облогу. Практична последица је повратни губитак. Угаони интерфејси су специфицирани у региону већег од или једнаког 60 дБ када су спојени и физички{5}}контактни интерфејси око региона већег или једнаког 50–55 дБ, а разлика је најважнија тамо где рефлектована снага активно деградира сигнал, што значи ПОН и ФТТк дистрибуцију, ЦАТВ преклапања, ДВДМ и аналогни РФ транспорт. За ЛАН предузећа, стандардне дигиталне везе за податке и већину канала за центар података у једном{9}}моду, довољан је УПЦ оптички пигтаил који испуњава захтев повратног губитка од 50 дБ, под условом да се проверава сопствена толеранција рефлексије примопредајника уместо да се претпоставља.

Пољски тип није поље по-поставкама, то је -широко поље канала. Пигтаил, адаптер, порт за патцх панел и интерфејс опреме сви морају да се слажу, а РФК треба да наведе полирање за сваки фибер оптички пигтаил и сваки адаптер у каналу уместо да претпоставља да ће инсталатер приметити. Геометрија интерфејса иза угла је разрађена у нашој анализикако се АПЦ конектори разликују од УПЦ.

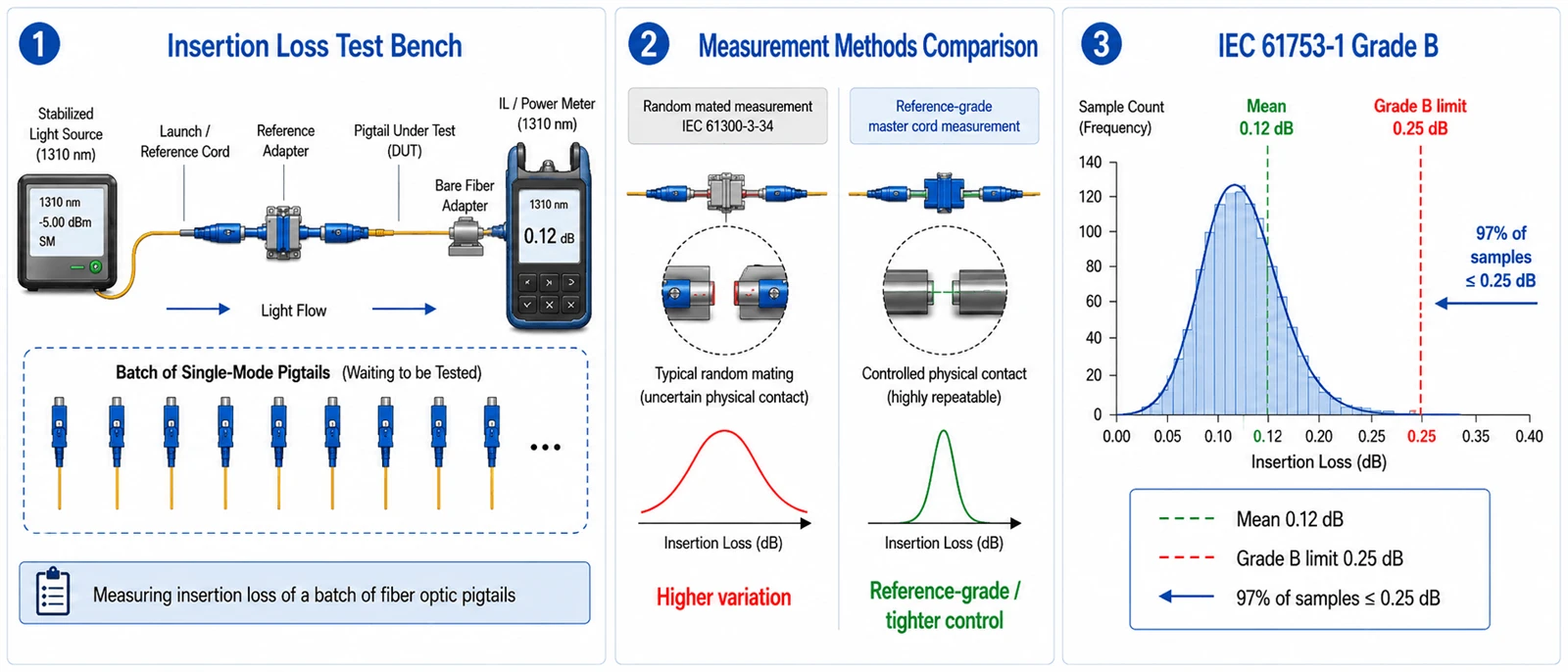

Губитак убацивања за пар конектора може се окарактерисати на два начина. Мерено у односу на главни кабл референтног{1}}класа (подешен, строго контролисан конектор који се чува за метрологију), производни конектор даје ласкаву цифру. Измерено као арандом мате, где је било који конектор из серије спојен са било којим другим, дистрибуција се шири, јер положај језгра две феруле више не надокнађује идеалан партнер. Оба броја су искрена и нису исти број, због чега је стандард губитка оптичког пигтаила који наводите важнији од цифре коју цитирате.

ИЕЦ 61753-1 решава двосмисленост дефинисањем степена слабљења статистички, на насумично спареној основи, са методом мерења фиксираном као ИЕЦ 61300-3-34. Степен Б је специфициран као средња вредност на или испод 0,12 дБ са максимумом од 0,25 дБ за најмање 97% узорака, степен Ц на максимуму од 0,50 дБ са средњом вредношћу од 0,25 дБ и оцена Д са максимумом од 1,0 дБ. Један узорак који пролази при 0,3 дБ према референтном каблу је далеко слабија изјава од серије која испуњава оцену Б. Цитирајте стандард са његовим тренутним издањем и амандманом на линији РФК, на исти начин на који бисте цитирали било који други документ о прихватању.

Једна разлика се стално губи, укључујући и податке добављача који би требали знати боље.Степен слабљења и степен повратног губитка су две паралелне скале, а не једна.Словне оцене Б, Ц и Д описују губитак уметања. Повратни губитак је специфициран засебно, са угаоним-нивоом интерфејса дефинисаним на већем или једнаком 60 дБ спојеним. Писање „Граде Б“ на РФК стога не говори ништа о рефлексији, а оптички пигтаил може задовољити оцену Б док носи било какав повратни губитак који је добављач одлучио да направи. Наведите оба.

Оцена Б захтева контролисану оријентацију језгра

Постизање степена Б доследно обично захтева контролу где се језгро влакна налази у односу на осу феруле, што у пракси значи да монтажер оријентише и фиксира ферулу тако да ексцентрицитет језгра пада у познатом правцу. Добављач без тог корака може произвести добар узорак. Производња добрадистрибуцијаје друга могућност, због чега су ревизије серије ИЕЦ 61755-3 из 2024. формализирале статистику ексцентричности језгра за ове интерфејсе.

Адаптер је део мерене везе

Навлака је оно што држи два ферула коаксијално, тако да лабав{0}}адаптер толеранције може да спречи да састављена веза испуни предвиђену дистрибуцију слабљења чак и када је сам пигтаил врхунских оптичких влакана у нивоу. Верификујте као спојену везу, а не као компоненту. Ово је лако пропустити управо зато што улазна инспекција обично тестира сам пигтаил.

Испод бројева губитака налазе се геометријски параметри који их производе: радијус закривљености, помак врха (колико је највиша тачка куполе удаљена од осе влакна) и висина влакна, избочење или подрезано влакно у односу на ферулу. Заједно одређују да ли се два језгра стварно додирују под оптерећењем опруге. Ово су резултати процеса полирања, а не избори дизајна, због чега су најбржи начин да се контролисана производна линија разликује од подизвођачке линије.

Чистоћа је друга половина. Контаминација-крајње стране се више пута идентификује широм индустрије као водећи узрок квара у инсталираним мрежама са влакнима, а на језгру са једним модом од 9 µм-честица која се налази у региону језгра може да изазове озбиљно слабљење или рефлексију, а не маргиналну. Такође има тенденцију да се прикаже као деградирани повратни губитак пре него што се прикаже као деградирани губитак уметања, тако да очитавање{5}}мерача снаге може да стоји унутар спецификације док кохерентни или појачани систем већ сагорева маргину.

Оптичке перформансе управљају, а визуелна инспекција не стоји сама

Треће издање ИЕЦ 61300-3-35 из 2022. директно наводи да визуелна инспекција представља додатак и не замењује мерење слабљења и повратног губитка. То иде даље: конектор који је очишћен од лабавих остатака и још увек није прошао визуелну инспекцију, неће се аутоматски одбацити ако испуњава наведене оптичке перформансе (ИЕЦ). Клаузула РФК-а која гласи „одбијање због визуелног квара“ је стога у супротности са тренутним стандардом. Напишите правило прихватања онако како га пише стандард, са инспекцијом плус оптичком квалификацијом и оптичким перформансама.

Наведите годину издања, јер су се критеријуми померили

Треће издање уклонило је захтеве инспекције за зоне Ц и Д и преписало делове критеријума зоне А и Б. „У складу са ИЕЦ 61300-3-35“ без датума је стога неприменљиво, јер добављач и купац могу да оцењују према различитим скуповима правила и обоје говоре истину (Флуке Нетворкс).

Аутоматизујте оцењивање и третирајте паковање као део спецификације

Људска процена пролазности/неуспеха варира у зависности од техничара, амбијенталног светла и екрана, због чега одлуке о прихватању нису-поновљиве, док аутоматска анализа слике даје резултат који се може приложити групном запису. Амбалажа је важнија него што изгледа: не-нехерметичка амбалажа није дугорочна-гаранција чистоће, тако да неотворено не треба да се чита као чисто. Поклопци за прашину и начин паковања спадају у спецификацију оптичких влакана, а теренска инспекција пре парења остаје обавезна без обзира на то колико добро изгледају фабрички подаци.

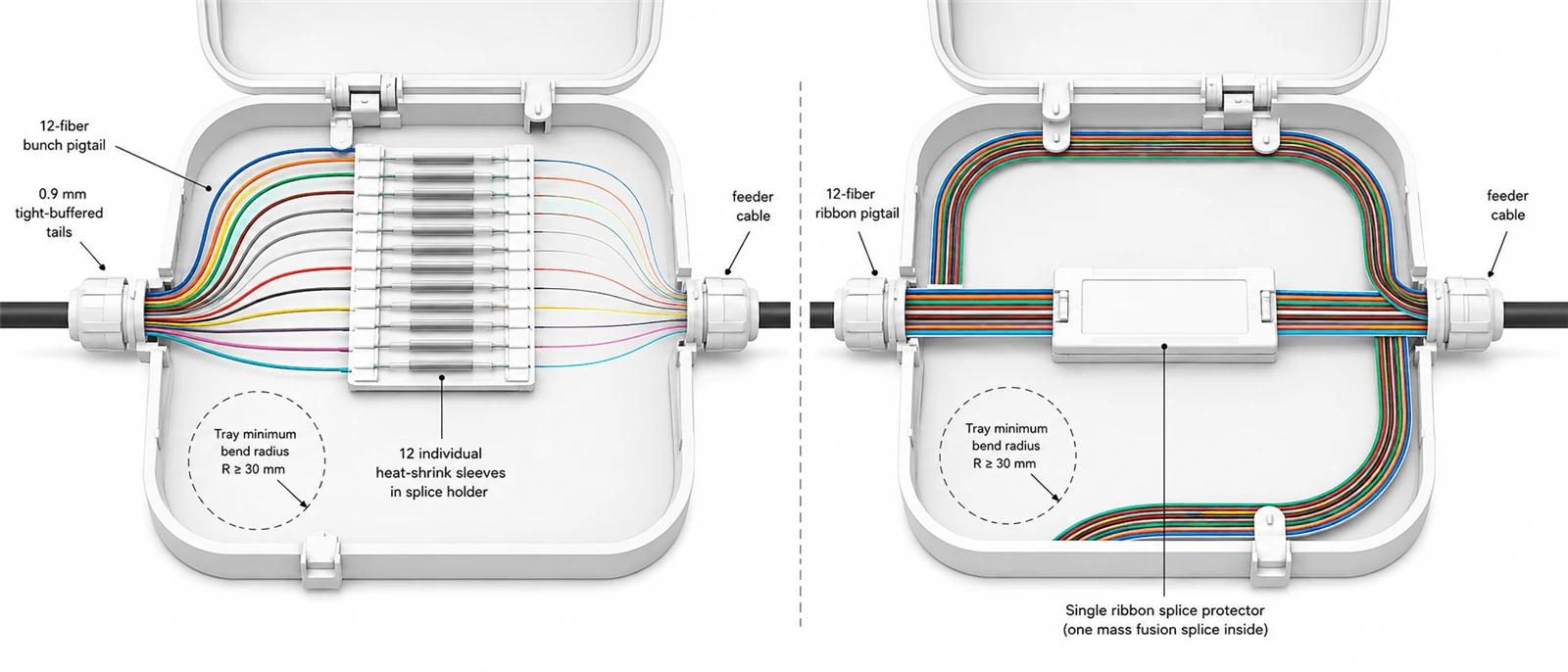

Структуру бира кућиште. Затегнута-баферована конструкција од 0,9 мм је подразумевана за рад са{3}}талицама за спајање јер усмерава и намотава у ограниченим тацнама, док конструкције од 2,0 мм и 3,0 мм са омотачем додају заштиту од пригњечења и затезања где се реп више пута рукује или напушта кућиште. Теже јакне је знатно теже замотати унутар лежишта изграђеног око малог минималног радијуса, што је практично ограничење колико далеко можете ићи на ту скалу. Између две методе спајања постоји права одлука: сноп оптичких влакана од 12 влакана спаја се појединачно, што одговара мешовитим или фазним завршецима, док се трака завршава масовном фузијом, која је драматично бржа у скали, али захтева тракасто влакно на улазној страни и одговарајући режим заштите за спајање. Наручивање траке у постројење које је прекинуто за појединачно спајање претвара уштеду рада у радну казну.

Код боје од 12 влакана може пратити ТИА-598 или ИЕЦ конвенцију у зависности од спецификације пројекта. Именујте стандард на линији са спецификацијама уместо да пишете "стандардне боје", и проверите га у односу на секвенцу која је већ инсталирана у оквиру, јер оквир попуњен према две конвенције чини сваки будући траг грешке споријим. Та верификација припада пријему ОДФ-а и управљању влакнима, а не првој грешци.

Дужина је поље које се најчешће попуњава из навике и то је аритметика, а не преференција. Узмите путању руте од тачке спајања до завршетка, додајте лабавост која је потребна за намотавање на свом наведеном минималном радијусу савијања, додајте додатак за сервисирање, а затим заокружите на следећи стандардни корак. Урађена илустрација: рута од 1,2 м, два намотаја у траци чији је наведени минимални радијус 30 мм (отприлике 0,19 м влакна по окрету, дакле 0,38 м), плус 0,1 м на крају, даје 1,68 м, што постаје ред од 2,0 м. Редослед испод тога и влакно ће бити пребачено преко границе савијања, стварајући слабљење које се појављује тек након што се лежиште затвори. Наредите знатно изнад њега и вишак загуши касету, ометајући каснији рад. Иста аритметика одлучује да ли само кућиште има капацитет, што је тачка у којојпатцх панел и избор кућиштапрестаје да буде посебна одлука од спецификације оптичких влакана.

Избор јакне је вођен ватрогасним кодом пре свега. ПВЦ је материјал опште{1}}опште намене који се обично нуди, ЛСЗХ оптички пигтаил је прецизиран тамо где су токсичност дима и непрозирност у затвореним заузетим просторима регулисани, а ознаке ОФНР и ОФНП се примењују тамо где се примењују листе подизача и пленума. Ово су одлуке о усклађености, а не о учинку. Напишите списак који захтева ваша локална грађевинска, електрична и противпожарна шифра, а не назив материјала, јер се захтев разликује у зависности од надлежности и спецификације пројекта.

Стандардни оптички пигтаил за затворене просторе није направљен за директно излагање на отвореном, и радије бисмо то рекли пре наруџбине него после. Недостаје му УВ-стабилан, временски-отпорни омотач и појачање потребно да преживи температурни циклус, улазак влаге и механички стрес. „Напољу“ такође није један услов, а блиндирани и водоотпорни нису заменљиви одговори. Излагање УВ зрачењу покреће хемију омотача, стајаћа вода или кондензација покрећу заптивање и заштиту од продирања, ризик од глодара и механичких удара покреће оклоп, а температурни опсег покреће и избор материјала и квалификацију на коју је склоп тестиран. Наведите услове које ће монтажа видети и нека изградња следи.

Механичка ограничења припадају истој линији као и сопствени бројеви склопа. Цифре затезања при повлачењу наведене за спољни-кабл главног дела постројења не преносе се на кратак спојени склоп, чији су ограничавајући параметри оцена затезања репног кабла и сила задржавања конектора на крајњем крају. Захтевајте и једно и друго из листа са подацима специфичне конструкције коју наручујете и захтевајте их за СКУ уместо за породицу производа.

Телцордиа ГР-326-ЦОРЕ је најчешће цитирани и најчешће погрешно примењен акредитив у овој категорији производа. Он поставља опште захтеве за конекторе који се користе за спајање једномодних оптичких влакана и за склопове краткоспојника направљених од њих (Телцордиа). Конектори који се могу монтирати на терену су посебно покривени под ГР-1081, а производи за чишћење конектора под ГР-2923.

Документ који се најчешће цитира поред њега цитиран је погрешно.ГР-1435-ЦОРЕ је „Општи захтеви за оптичке конекторе са више влакана“, што значи мулти-фибер, а не мултимоде.Он се бави више{0}}конекторима за влакна као што су склопови у стилу МПО-а, а његов предмет је и даље једно-режим. Велики део литературе добављача га транскрибује као мултимодног пандан ГР-326, а купци наслеђују грешку у својим РФК-овима. Ако добављач нуди документацију за ГР-326 за подршку вишемодном оптичком пигтаилу, тачан одговор је да се не тражи ГР-1435. Треба препознати да ниједан Телцордиа ГР документ у тој породици не покрива производ и уместо тога навести прихватање ИЕЦ оцена перформанси и података о серијском тестирању.

Доказ о квалификацији и доказ о испоруци нису исти документ

Извештај о квалификацији ГР-326 описује дизајн конектора који је преживео режим тестирања; не каже ништа о колуту који стиже следећег месеца. ИСО 9001 потврђује да је производни процес документован и контролисан, а не да било која серија испуњава оптичку спецификацију, а ЦЕ и РоХС су{6}}приступ тржишту и декларације о супстанци. Оно што описује вашу пошиљку је тестни запис везан за вашу серију, наводећи метод мерења, таласну дужину, основу узорка и идентификатор серије. Затражите квалификацију треће стране када одобравате дизајн конектора у мрежни стандард. Затражите записе о серијама када прихватате испоруку поруџбине оптичких влакана. То двоје збуњује то како купци завршавају са импресивним сертификатом и непроверљивом ролом.

Истих девет поља производи материјално различите оптичке и механичке захтеве у зависности од тога где производ пада. Обе колоне испод су илустративна почетна спецификација изведена из наведених претпоставки, а не универзални захтев.

Претпоставке и како оне производе оцену.ГПОН колона претпоставља буџет ПОН класе Б+ од 28 дБ, разделник 1:32 који троши отприлике 17,5 дБ, око 5 дБ губитка на влакнима и спојевима и два спојена пара конектора. То оставља неколико дБ нераспоређених, тако да је степен Ц довољан и специфицирање марже за куповину разреда Б није потребно линку. Колона центра података претпоставља буџет канала близу 2,6 дБ при предвиђеној брзини и досегу, отприлике 1,0 дБ губитка влакана и спојева, 0,6 дБ који се држи као инжењерска маргина, и четири повезана пара која деле преосталих 1,0 дБ. То дозвољава 0,25 дБ по пару као средњу вредност, коју би разред Ц потрошио у потпуности без простора за главу, док средња вредност за ниво Б од 0,12 дБ оставља простора за старење и поновно{15}}парење. Промените однос поделе, број парова или резервисану маргину и препорука за оцену се мења са тим. Оцена је резултат буџета, а не атрибут апликације.

Са наше стране, девет поља се пресликавају на производне кораке који остављају евиденцију: верификација улазних влакана и феруле, цепање и чишћење, склапање конектора са температуром-контролисаним очвршћавањем, одвојени програми за полирање за УПЦ и АПЦ, аутоматизована{1}}инспекција крајњег лица и оптичко тестирање за коначну секвенцу уметања, губитак поларитета пре наставка боје, губитак поларитета пре континуалног уметања налепнице. Који од тих записа вреди захтевати зависи од примене и практичних разлика измеђуФТТХ, ОДФ и окружења дата центраодлучите да ли су вам потребни подаци по-ставци или скупна статистика.

Напиши девет редова. Наведите метод мерења и оцену слабљења одвојено од захтева за повратне губитке у реду 4, наведите годину издања и важеће правило прихватања у реду 5, учините да полирани откуцате израз -широки канал уместо по- ставки, израчунајте дужину из кућишта и захтевајте цифре затезања и задржавања за фамилију СКУ, а не за СКУ. Само то уклања већину спорова око испоруке које ова категорија производа генерише.

За остало, тражите документе, а не гаранције. Доступни уз поруџбину: листови са подацима, по-ставци или по-записима о испитивању серије са наведеним методом мерења, извештајима о губицима у уметању и поврату, листама паковања и сертификатима усаглашености. Можешзатражите узорак тестиран према вашој спецификацији од девет{0}}редова, са записом о серијском тестирању. Пошаљите девет поља и ми ћемо одговорити у истом формату, укључујући линије на које бисмо се вратили. Опције пуне спецификације и поља за прилагођавање су наведена настраница производа са пигтаилом од оптичких влакана.
