Прикључна кутија са оптичким влакнима (ФТБ) је компактно кућиште које завршава, спаја и организује оптичке каблове на крајњој тачки кабла.Повезује долазне нити влакана са пигтаилима путем спајања фузије, а затим усмерава те пигтаилове до портова адаптера где се повезују каблови. Већина купаца се не бори са овом дефиницијом. Они се боре са избором правог типа, броја портова, формата адаптера и нивоа заштите за своје специфично инсталационо окружење - и ту почиње већина проблема са применом који се могу избећи.
Овај водич се фокусира на одлуке које су заиста важне при одређивању и инсталирању прикључних кутија са оптичким влакнима, уместо да понавља основе које можете пронаћи на било ком техничком листу производа.

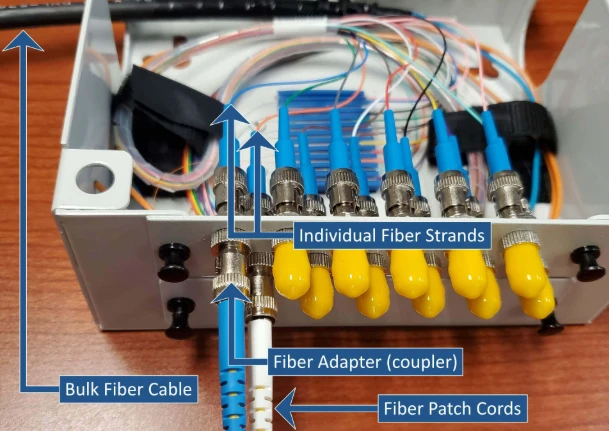

Шта је заправо унутар прикључне кутије са оптичким влакнима
Сваки ФТБ, без обзира на марку или модел, садржи три функционалне групе. Кућиште обезбеђује физичку и еколошку заштиту. Носач за спајање управља спојевима за спајање између кабловских влакана ифибер оптички пигтаилс. А табла адаптера представља портове конектора према спољашњем свету.
Материјал кућишта зависи од окружења за уградњу. Унутрашње јединице обично користе АБС или ПЦ+АБС мешавине: лагане, отпорне на ватру{2}}, јефтине. Спољним јединицама је потребан или УВ-стабилизован полимер са гуменим-заптивним заптивкама или хладно-челик са електростатичким премазом за распршивање. Разлика није козметичка. Унутрашња-АБС кутија постављена на спољашњи зид почеће да се креде и пуца у року од 18 месеци на локацији изложеној сунцу-а када заптивка поквари, влага доспе до лежишта за спајање. У том тренутку кутија ништа не штити.
Тацна за спајање је место где се дешава стварни оптички рад. Кабловска влакна се уклањају, цепају и спајају фузијом на влакна у облику пигтаил-а унутар појединачних држача спојева. Вишак влакана се умотава у петље за складиштење. Овде су битна два броја: колико спојева лежиште може да издржи и да ли канали за усмеравање примењују минимални радијус савијања. Стандардно Г.652Д једномодно влакно треба најмање 30 мм радијуса савијања. Г.657А2 влакно, неосетљиво на савијање, толерише само 10 мм, због чега је постало подразумевано у ФТБ дизајну{11}}у уском простору. Поклопац који приморава влакна у чвршће савијање него што их подржава тип влакана увешће губитак макросавијања - који се појављује на ОТДР трагу, али је скоро немогуће поправити без поновног-спајања.
Плоча адаптера држиадаптери за оптичка влакна- утичнице које прихватају патцх каблове од опреме која се налази испод. СЦ/АПЦ адаптери су стандард за ФТТХ и ПОН мреже јер њихово полирање под углом од 8 степени доводи до повратног губитка испод -60 дБ, што је битно за квалитет преноса узводно. ЛЦ адаптери доминирају у окружењима центара података где је густина портова приоритет. Мешање типова адаптера у оквиру једног ФТБ-а технички је могуће са хибридним адаптерима, али то ствара забуну током одржавања и треба га избегавати осим ако не постоји јасан технички разлог. Ако нисте сигурни који екосистем конектора је потребан вашој веб локацији, овај прегледчетири уобичајена типа конектора за оптичка влакнапокрива компромисе.
Типови прикључне кутије за влакна - и када свака има смисла
ФТБ класификација није компликована, али погрешан избор за животну средину је једна од најчешћих грешака у набавци. Ево шта раздваја главне типове у пракси, а не само у теорији.

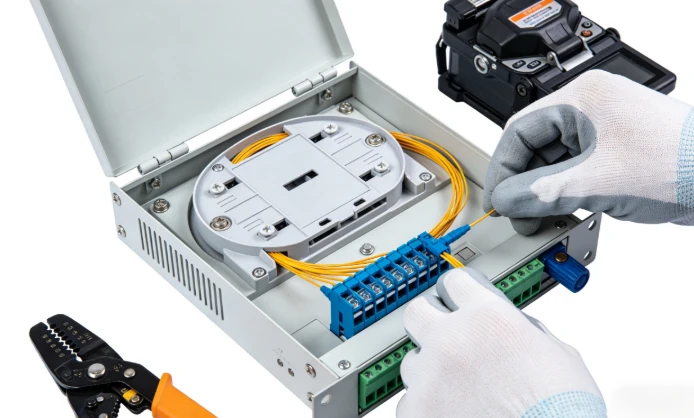

ФТБ{0}}на зидсу радни коњ ФТТХ и малих{0}}канцеларија. Причвршћују се за зид или се налазе унутар слабог-ормана за дистрибуцију струје, подржавају 2 до 24 влакна језгра и користе преклопни-отворени или уклоњиви поклопац. Инсталација траје неколико минута - два до четири шрафа и уводница за кабл -, због чега се они наводе у великим-обликовима увођења у стамбене објекте где по-јединични трошак рада мора да остане низак. Компромис је ограничен простор у лежишту за спајање: ако треба да интегришете ПЛЦ разделник или да рукујете више од 24 језгра, зидна{13}}кутија за монтирање брзо постаје претрпана.
ФТБ-ови{0}}монтирани у рацкидите у стандардне полице од 19-инча у центрима података, централним канцеларијама и телекомуникационим склоништима. Извлаче се за приступ спајању, нуде већу густину портова (24, 48, до 96 влакана) и подржавају и унакрсну и интерконекцију архитектуре. Додатни трошак по јединици је оправдан у окружењима у којима дисциплина управљања кабловима и будућа скалабилност надмашују цену кућишта.

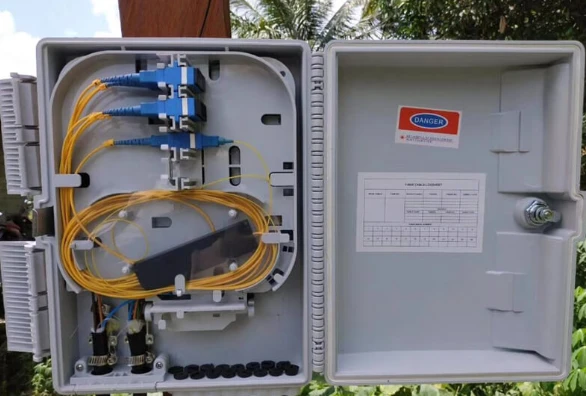

Оутдоор ФТБснаправљени су за апликације -монтаже на стуб или на спољашњи зид{1}}. Заптивене заптивке, УВ-отпорне шкољке, хардвер отпоран на корозију- и толеранција радне температуре од отприлике -40 степени до +75 степени. ИП оцена је једина најважнија спецификација овде - и једна од најчешће погрешно процењених. Кутија са ознаком ИП54 ради у заштићеном ходнику. Стуб поред обалног аутопута захтева ИП68. Одређивање према етикети („оцењено на отвореном“) уместо према стварним условима локације је начин на који кутије не успевају на терену.
Десктоп ФТБ-овису лагане, преносиве јединице за окружења за тестирање, привремене станице за спајање или мала места где је трајна монтажа непрактична. Они жртвују заштиту животне средине ради погодности.
Референца за брзи избор
| Сценарио примене | Препоручени тип | Цоммон Порт Цоунт | Адаптер | Кључни захтев |
|---|---|---|---|---|
| Индоор ФТТХ (сингле хоме) | Зидни{0}}носилац | 4 / 8 | СЦ/АПЦ | Компактна величина, носач за спајање за 1–2 кабла |
| Стан / МДУ рисер | Монтажа на зид{0} или на отвореном | 8 / 12 / 24 | СЦ/АПЦ | Компатибилност разделника, број улаза каблова |
| Дата центар / централна канцеларија | Монтажа{0}} на рацк | 24 / 48 / 96 | ЛЦ | Густина портова, клизећи{0}}приступ лежишту |
| Спољна дистрибутивна тачка | Запечаћена кутија на отвореном | 8 / 12 / 24 | СЦ/АПЦ | ИП{0}} оцена, УВ отпорност и отпорност на влагу |
| Привремена / тестна локација | Десктоп | 4 / 8 / 12 | Варира | Преносивост, брзо подешавање |
Корисно правило: попуните кутију на око 60–70% капацитета првог дана. Преостали простор апсорбује будући раст без пуне замене кућишта.
Неколико смерница „немојте“ уштеде више новца од било које табеле избора. Немојте користити ФТБ за монтирање на зид-ако већ знате да ПЛЦ разделник треба да стане унутар - простора у лежишту ће у најбољем случају бити маргинално. Немојте претпостављати да ИП65 покрива сваку локацију на отвореном; за изложене стубове и обалне локације је потребан ИП68. И немојте подразумевано да користите ЛЦ адаптере само зато што су мањи ако је остатак сајта изграђен око СЦ/АПЦ - поправка неслагања конектора кошта више него што вреди повећање густине.
Уобичајене грешке при избору прикључне кутије за оптичко влакно
Већина ФТБ проблема није узрокована неисправним хардвером. Они су узроковани грешкама у спецификацијама које су направљене пре него што је кутија икада наручена. Четири грешке се понављају.
Избор типа адаптера без провере постојећег инвентара патцх каблова.У пројектима у којима један тим одређује ФТБ, а други наручује каблове за повезивање, ово иде наопако чешће него што би требало. СЦ/АПЦ адаптерска плоча је бескорисна ако локација већ има фиоку пуну СЦ/УПЦ краткоспојника. Закошене-полне и равне-полуне за полирање ће се физички спојити, али ваздушни отвор на интерфејсу ствара шиљак рефлексије који смањује перформансе ПОН-а узводно. Проверите екосистем конектора пре закључавања адаптерске плоче.
Одабир кутија на отвореном према маркетиншкој етикети уместо стварног ИП рејтинга.„Откривено на отвореном“ није ИП класа. Кутија са ознаком „на отвореном“ може бити ИП54, што значи да је отпорна на прскање воде, али не и на сталну кишу или прање под притиском. Ако је место за инсталацију изложено временским приликама, проверите да је одређени ИП број у односу на услове са којима ће се кутија заиста суочити -, а не услове које претпоставља спецификација.
Потцењивање резервног капацитета порта.Кутија са 12-језгара је нешто скупља од кутије са 8-језгара. Замена кутије са 8-језгара кутијом са 12 језгара две године касније – укључујући роловање камиона, поновно спајање и време застоја – кошта много пута више од разлике у цени. Спецификације за раст.
Игнорисање компатибилности фактора облика разделника.Ако план примене захтева интеграцију аПЛЦ оптички разделникунутар прикључне кутије, распоред лежишта за спајање и дубина кућишта морају да одговарају модулу разделника - који је обично мини- цев или АБС касета. Није сваки ФТБ дизајниран за ово. Проверите унутрашње димензије и конфигурацију лежишта пре него што претпоставите да ће сплитер стати.

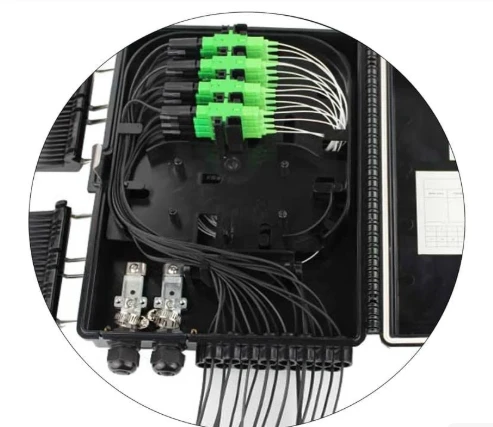

Интегрисање ПЛЦ разделника унутар прикључних кутија са влакнима
Више ФТТХ оператера сада комбинује функцију раздвајања и функцију завршетка у истом кућишту. Уместо да покреће влакна из посебног ормарића за разделнике до прикључне кутије низводно, разделник се налази директно на ФТБ носачу за спајање. Влакно напојног кабла се повезује на улаз разделника; сваки излаз разделника је спојен фузијом на пигтаил који се завршава на панелу адаптера. Претплатници се повезују преко каблова који су укључени у те адаптере за предњу{3}} плочу.
Ово функционише јер су ПЛЦ разделници независни од таласне дужине{0}}у радном опсегу од 1260–1650 нм. Један интегрисани ФТБ може истовремено да обрађује ГПОН низводно на 1490 нм, узводно на 1310 нм и РФ видео преклапање на 1550 нм. Није потребан додатни хардвер за филтрирање.
Мање кућишта значи мање тачака спајања, краће путање влакана и једноставнију документацију - мање рада на инсталацији, мање текућег одржавања. Ограничење је величина кућишта: монтажа на зид{2}}оптичка прикључна кутијаса 1×8 разделником оставља ограничен простор за складиштење резервних влакана, тако да инсталација мора бити чиста. На пројектима у којима треба заједно да се потврде број портова, формат адаптера и интеграција разделника, изглед кутије је важнији од капацитета наслова на табели са подацима. За детаљну механику начина на који сигнали пролазе кроз ова кућишта, погледајте ово техничко упутствокако функционише прикључна кутија са оптичким влакнимапокрива унутрашњи пут сигнала.
Праксе инсталације и одржавања које су заиста важне
Два корака инсталације изазивају највише проблема на терену и оба се могу избећи.
Први је контаминирано спајање. Прљави крај влакна уноси 0,3–0,5 дБ вишка губитка уметања по споју - довољно да гурне маргиналну ПОН везу испод прага осетљивости пријемника. Очистите сваки крај влакна са-марицама без длачица и ИПА пре цепања. Прегледајте фибер микроскопом након цепања. Ако је видљива контаминација, очистите је и поново-исеците. Време утрошено на овај корак је тривијално у поређењу са временом утрошеним на решавање проблема са-великим губитком спајања након што је кутија запечаћена.
Други је обртни момент кабловске уводнице. Претерано{1}}затезање гњечи омотач кабла и оптерећује влакна изнутра. Недо-затезање омогућава продирање влаге током месеци. Пратите вредности обртног момента које је навео произвођач. Ово није корак у којем је "затегнута рука плус мало" прихватљива замена за момент кључ.
За текуће одржавање, прикључне кутије са оптичким влакнима су пасивне и захтевају минималну пажњу -, али не нулу. Практичан распоред: визуелна инспекција и чишћење-краја конектора сваких 12–18 месеци за унутрашње инсталације, сваких 6 месеци за спољашње или-тешке средине. Проверите заптивке кабловских уводница на пукотине или компресију. Ако одржавате ОТДР основне записе за сваку кутију, упоредни трагови ће ухватити постепену деградацију спајања много пре него што изазове прекид рада претплатника.
Често постављана питања
П: Да ли су ми потребни СЦ/АПЦ или СЦ/УПЦ адаптери у прикључној кутији са ФТТХ влакнима?
О: СЦ/АПЦ у скоро свим случајевима. ПОН архитектуре су осетљиве на позадинске рефлексије, а СЦ/АПЦ-ов угаони прстен даје повратне губитке испод –60 дБ у поређењу са –50 дБ СЦ/УПЦ-а. Једини уобичајени изузетак је тачка{4}}то-активна Етернет имплементација где је буџет за рефлексију прихватљивији.
П: Која је разлика између прикључне кутије са влакнима и затварача за спајање влакана?
О: Прикључна кутија са влакнима завршава влакна и представља прикључне прикључке адаптера за приступ кабловима за повезивање. Затварач за спајање штити спојеве средњег{1}}распона између два сегмента кабла, али не омогућава приступ конектору. Ако треба да прикључите патцх каблове или испустите каблове на локацији, потребна вам је прикључна кутија. Ако само спајате два кабла на закопаној или ваздушној локацији, спојни затварач је прави производ.
П: Како да бирам између ФТБ-а са 8 језгара, 12 језгара и 24 језгра?
О: Избројите влакна која треба да прекинете данас, а затим додајте 30–50% за будући раст. За једну-породичну ФТТХ испоруку обично је потребна кутија са 4-језгра или 8-језгра. МДУ успон који опслужује 6–8 јединица треба 12 или 24 језгра. Ако ће ПЛЦ разделник бити инсталиран унутар кутије, број излаза разделника одређује минималне захтеве портова - 1×8 разделнику је потребно најмање 8 излазних портова плус било која пролазна влакна.
П: Да ли је ИП65 довољан за све спољне инсталације кабловских терминала?
О: ИП65 се носи са већином заштићених локација на отвореном - испод стреха, унутар уличних ормара или на зидовима зграда са неком заштитом изнад главе. За потпуно изложене носаче за стубове, обалне инсталације или подручја са великом прашином или индустријским честицама, ИП68 са гуменим-заптивним заптивкама је сигурнији избор. Разлика у трошковима је мала у односу на цену замене на терену.
П: Може ли једна терминална кутија подржати спајање влакана и монтажу ПЛЦ разделника?
О: Да, многи модели су дизајнирани за ово. Ладица за спајање мора да има наменску област или држач за монтажу за мини-цеви или АБС касетни разделник. Проверите унутрашње димензије пре него што наручите - немају сва ФТБ кућишта довољну дубину да сместе разделни модул поред стандардних држача спојева и петљи за складиштење влакана.
