Када планирате оптичку мрежу, рано се појављује једно питање: у афибер патцх панел у односу на ОДФодлука, која припада вашој сталак или телеком соби? Кратак одговор - достиже афибер патцх панелкада углавном треба да прекинете и укрстите-повежите мали-до-средњи број влакана близу активне опреме и одаберетеОДФ (Оптички дистрибутивни оквир)када је главним или напојним кабловима већег{0}}броја потребно спајање спојева, лабаво складиштење, фиксирање каблова и дугорочно-управљање дистрибуцијом.
Та чиста подела крије нешто што сваки техничар на терену брзо научи: две породице производа се преклапају. Неки -патцх панели за монтирање у сталак се испоручују са лежиштима за спајање, а неки компактни ОДФ-ови не раде ништа више од закрпања. Дакле, право питање није „које име“, већ „који фокус дизајна одговара позицији мреже, броју влакана и начину на који каблови улазе и излазе из јединице“. Овај водич покрива разлике, сиву област између њих, матрицу за избор, изборе конектора и стварне конфигурације пројекта тако да можете да одредите праву јединицу први пут. Ако прво желите кратку верзију, евофокусиран поглед на основне разлике између ОДФ-а и патцх панела.

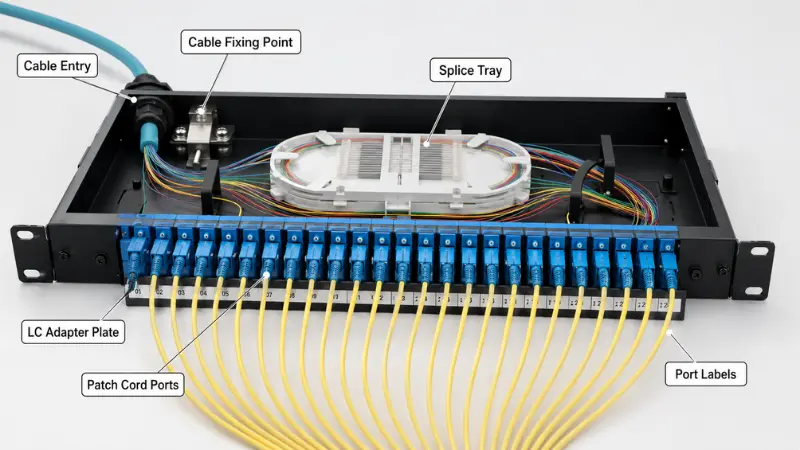

Шта је фибер патцх панел?
Патцх панел са влакнима завршава долазна влакна на фиксни сет адаптера и даје техничарима чист предњи интерфејс за патцх каблове. То је тачка у којој се структурирани кабл сусреће са краткоспојницима који воде до прекидача, рутера, медијских претварача и оптичких примопредајника. Већина панела се монтира у стандардни сталак од 19- инча у висини од 1У, 2У или 4У, иако су кућишта за монтирање на зид уобичајена за мање ормаре.
Унутар типичне плоче наћи ћете адаптерску плочу (ЛЦ, СЦ, ФЦ, СТ или МПО/МТП), улаз и тачку за фиксирање кабла, управљање предњим и задњим краткоспојницима, траку за етикетирање и - на многим моделима - мали носач за спајање пигтаил-а са улазним каблом. Из дана у дан, рад на патцх панелу је премештање, додавање и промене: поновно-покрпање веза без ометања трајног кабла. То је такође разлог зашто су предњи приступ и јасно нумерисање портова важнији овде од дубоког складиштења.
Уобичајени типови патцх панела
- Фиксни панели- адаптери на статичкој плочи; најнижа цена, добро за стабилне везе.
- Клизне (фиочке) плоче- лежиште се повлачи напред ради лакшег поновног-укидања и прегледа.
- ЛЦ панели велике{0}}густине- спакује већину дуплекс портова у 1У, јер је ЛЦ 1,25 мм уложак упола мањи од СЦ-а.
- МПО/МТП касетне плоче- разбити унапред-завршене канале од 12 или 24 влакна за везе 40Г/100Г/400Г.
- Унапред -терминисани и спојени{1}} панели- фабрички конектори за брзу примену или фабрички-инсталирани пигтаилови спремни за спајање на лицу места.
Патцх панели се налазе близу активне опреме: у регалима центара података, мрежним просторијама предузећа, серверским ормарићима и подним дистрибутивним тачкама. Када је задатак закрпање на нивоу{1}}рака, панел од 1У или 2У је обично све што вам треба. Практична странамонтирање панела и повезивање у прекидачје директан и прави изборЛЦ адаптеријер је густина лука често једина права одлука.

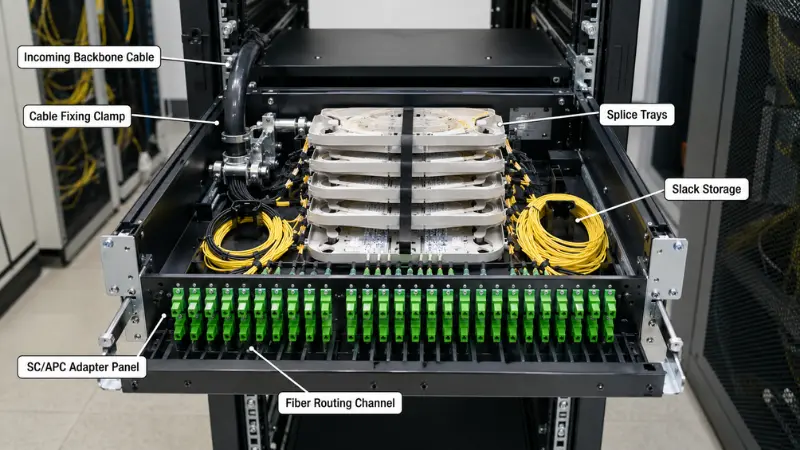

Шта је ОДФ (Оптички дистрибутивни оквир)?
ОДФ је структура за управљање влакнима изграђена за довођење каблова, њихову заштиту, спајање и дистрибуцију -, а не само закрпе. У поређењу са обичним панелом, дизајниран је око већег броја влакана и пуног века трајања спољашњег-фабричког или основног кабла: фиксирање и уземљење каблова, спајање спојева у облику пигтаил-а, лабаво складиштење, организовано усмеравање, означавање и приступ одржавању у једном оквиру.
Типични ОДФ носи адаптерске плоче, вишеструке носаче за спајање, наменске канале за усмеравање и лабаво складиштење,{0}}стезаљке за причвршћивање каблова и тачке уземљења за чврсти део кабла, заштитни поклопац или затворени оквир и јасну шему нумерисања. Разлог зашто је ово важно је физички: 96Ф или 144Ф лабави -кабл за довод цеви долази са челичним или арамидним елементом чврстоће који мора бити усидрен тако да сила вучења не допре до влакана, а затим се свако влакно фузионом-спаја у пигтаил и намота са заштићеним радијусом савијања. Мали патцх панел једноставно нема где да то уради безбедно.
Уобичајени ОДФ типови
- ОДФ за{0}}монтиран у сталак- одговара сталку од 19 инча; радни коњ за телеком собе и ОЛТ ормаре.
- ОДФ за{0}}монтиран на зид- за мање дистрибутивне тачке са ограниченим простором.
- Подни{0}}ОДФ- рамови великог-капацитета за централне канцеларије и велике ПОП сајтове.
- Модуларни ОДФ / ОДФ орман- модули за спајање, разделници и дистрибутивни модули комбиновани како мрежа расте.
Видећете ОДФ-ове у централним канцеларијама телекомуникација, ФТТХ приступним собама, собама са опремом ИСП-а, ПОП локацијама, метро и магистралном дистрибуцијом и зградама главних дистрибутивних просторија. Најјаснији сигнал који вам је потребан је долазни-кабл великог броја који мора битифузија спојенана праменове који се завршавају са, рецимо,СЦ адаптери, са лабавошћу и заштитом за године службе. За неутралну позадину о размени-, преглед ФОА ован{0}}спајање и завршетак постројењаје солидна референца. А пошто ОДФ-ови долазе у неколико стилова монтирања - који саплићу многе-купце први пут -, вреди прочитатиглавне врсте оптичких дистрибутивних оквирапре него што одредите величину оквира.

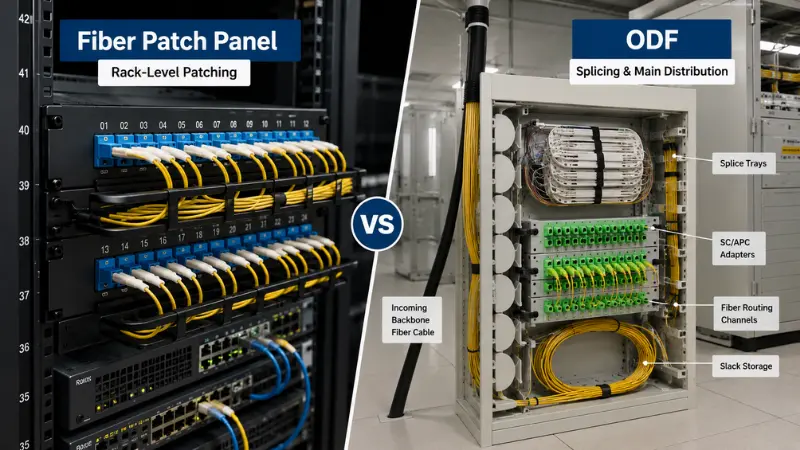

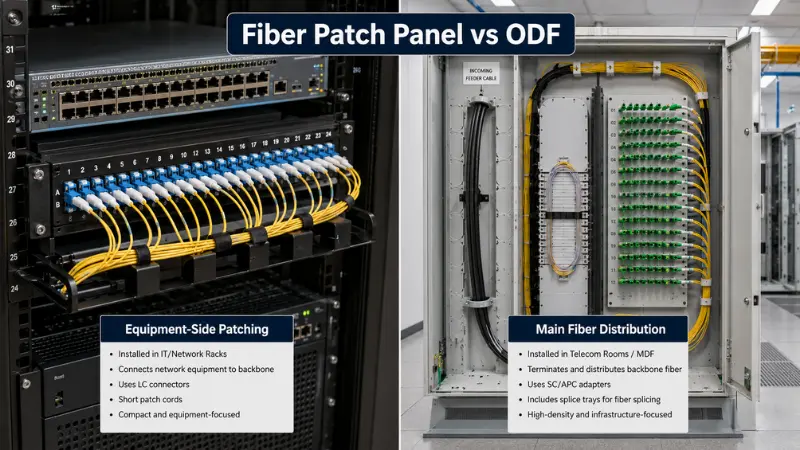

Фибер Патцх Панел вс ОДФ: Праве разлике
Обоје управљају влакнима, али њихови приоритети дизајна вуку у различитим правцима. Табела у наставку иде корак даље од уобичајених-лајнера.
| Тачка поређења | Фибер патцх панел | ОДФ |
|---|---|---|
| Примарни фокус дизајна | Раскид и унакрсно{0}}повезивање (закрпа) | Завршетак, спајање, заштита, рутирање, дистрибуција |
| Типична мрежна позиција | Са{0}}опремне стране, унутрашњи регали и ормари | Главна дистрибуција: телеком соба, ФТТХ соба, централа, ПОП |
| Типичан број влакана | 12F–48F | 48Ф–144Ф и више |
| Капацитет спајања | Опционо, ограничен простор у лежишту | Више тацни; основни део дизајна |
| Физичка структура | Компактна 1У–4У или зидна кутија | Већи оквир, често затворен и заштићен |
| Улаз и фиксирање каблова | Основно ослобађање од напрезања | Тешко фиксирање, уземљење за чврсте чланове |
| Слаба и усмеравање | Минимално | Наменски канали за складиштење и усмеравање |
| Предњи / задњи приступ | Закрпа за{0}}предњи приступ | Предњи и задњи приступ за спајање и закрпу |
| Инсталација | Рацк или зид | Сталак, зид, под или ормар |
| Метода проширења | Ограничено портовима и У-простором | Додајте модуле и лежишта; изграђен за раст |
| Одржавање | Брзе промене закрпа | Структурисано дугорочно-управљање спајањем и закрпама |
| Релативни трошак | Ниже по порту | Више, али мање јединица за велики број |
Где се линија замагљује: функционално преклапање?
Третирање „само закрпе=панела за закрпе“ и „само спајања ОДФ =“ ће вас на крају довести у заблуду. Велики број панела за{3}}уградњу у сталак укључује лежиште за спајање, а мали ОДФ се може користити углавном за закрпе. Искрени опис се односи на нагласак: патцх панел је оптимизован за управљање-бочним преспојницима опреме у компактном простору, док је ОДФ оптимизован за улаз каблова, заштиту од спајања, складиштење и структурисану дистрибуцију која мора да траје. Када упоредите спецификације, прочитајте унутрашњу структуру - број лежишта, слаб капацитет, хардвер за фиксирање каблова - не само број адаптера. Две јединице могу да кажу "48 портова" и да буду изграђене за потпуно различите послове.
ОДФ вс Фибер Патцх Панел вс Фибер Дистрибутион Бок
Трећи производ замагљује поређење: разводна кутија за влакна или прикључна кутија. Отприлике:
- Фибер патцх панел- рацк-завршавање и закрпе у близини опреме.
- ОДФЗавршетак, спајање, заштита и рутирање на - нивоу-дистрибуције-за средње{3}}до{{4}висок број влакана.
- Дистрибуција влакана / прикључна кутија- мање, често на зид- или на стуб-причвршћено кућиште ближе крајњим корисницима, често на отвореном-, које може да садржи и разделник.
У једној мрежи можете видети сва три: ОДФ у главној просторији, патцх панеле у сталцима за опрему итерминалне и разводне кутијена улазима у зграде или на сваком спрату. Ако су границе још увек нејасне, овај сломкако се разликују производи за дистрибуцију влаканавреди прочитати.
Како одабрати: корак{0}}по{1}}процес?
-
Идентификујте положај мреже
- На{0}}опрему (поред прекидача и ОЛТ-а) се ослања патцх панел; главна дистрибутивна тачка која прима спољне каблове ослања се на ОДФ.
-
Потврдите тренутни и будући број влакана
- 12Ф–24Ф одговара малим ормарима и спратној дистрибуцији, 48Ф је уобичајено за окоснице предузећа и мале просторије, а 96Ф–144Ф+ упућује на ФТТХ ОЛТ собе, ПОП локације и централне канцеларије.
-
Одлучите да ли је потребно спајање фузијом
- Ако лабав-кабл за довод цеви мора да се отвори, фиксира и споји на пигтаилс, потребан вам је прави капацитет за спајање{1}}капацитета лежишта и лабав простор за складиштење - који је територија ОДФ-а.
-
Потврдите тип конектора и полирања
- Мора да одговара постојећем постројењу; ЛЦ/УПЦ за рекове велике-густине, СЦ/АПЦ за већину ПОН и приступних послова.
-
Проверите простор за инсталацију
- 1У–2У сталак или зидна кутија за уске просторије; сталак, зид или подни ОДФ где је капацитет већи од простора.
-
Планирајте улаз и причвршћивање каблова
- Задњи, бочни, горњи или доњи улаз треба да одговара месту, са стезаљкама, растерећењем од напрезања и уземљењем за оклопни или ОСП кабл.
-
Резервни капацитет проширења
- Резервни утори за адаптере и простор за лежиште сада су далеко јефтинији од касније замене целе јединице.
Фибер Патцх Панел наспрам ОДФ матрице за избор
| Стање пројекта | Бољи избор | Зашто |
|---|---|---|
| Закрпање 1У рацк-а поред прекидача | Фибер патцх панел | Компактан, предњи{0}}управљање преспојницима за приступ |
| 48Ф грана са само неколико спојева | Често је довољан{0}}учитани патцх панел | Ограничено спајање одговара панелу{0}}опремљеном за лежиште |
| 96Ф–144Ф доводни кабл са пуним спајањем | ОДФ | Капацитет лежишта, лабаво складиштење, фиксирање каблова и уземљење |
| ФТТХ телеком / ОЛТ соба | ОДФ | Управљање фидером и дистрибуцијом, густина СЦ/АПЦ |
| Мала канцеларија или веза на једном спрату | Фибер патцх панел | Ниска сложеност, мали број влакана |
| Бацкбоне плус регали за опрему | И једно и друго | ОДФ за главну дистрибуцију, са стране опреме панела{0}} |
| Пре{0}}завршени МПО/МТП транк | МПО/МТП касета патцх панел | Нема спајања поља; брзо,-разбијање велике густине |
Конектор и полирање: ЛЦ, СЦ, МПО и УПЦ наспрам АПЦ
Избор адаптера и полирања често је важнији од самог питања-у односу на{1}}ОДФ, јер мора да одговара постојећем постројењу. ЛЦ доминира у рековима и центрима за податке високе{3}}високе густине - његов прстен од 1,25 мм омогућава панелу од 1У да носи 96 влакана или више, због чега је он подразумевани дуплекс конектор уАНСИ/ТИА-568 структурирано каблирање. СЦ је главна компонента ФТТХ и телекомуникационог приступа: 2,5 мм навојна и потисна{2}} реза су робусни и лаки за руковање на терену, а СЦ/АПЦ је уобичајен свуда где рефлексија мора да остане веома мала. ФЦ се и даље појављује на опреми за тестирање и неким застарелим подешавањима или подешавањима са високим{4}}вибрацијама, док МПО/МТП носи унапред{5}}терминисане канале иза 40Г/100Г/400Г веза. Практични компромиси{10} густине су наведени у овом поређењуЛЦ и МТП/МПО у кабловима велике{0}}густине.
Пољски је део који људи греше. ПЦ и УПЦ ферруле остварују физички контакт за мале губитке; АПЦ феррула додаје угао од 8 степени тако да се рефлектована светлост усмерава у облогу уместо право назад ка извору, каоРеференца ФОА конектораобјашњава. То чини АПЦ избором за ПОН, РФ/ЦАТВ видео и високе-битрате једноструке-везе -, али то такође значи да никада не смете да спајате АПЦ конектор са УПЦ конектором: угаоне и равне крајње стране неће налегати, губици се повећавају и можете оштетити феруле. Планирајте један лак по путањи. За детаље погледајте овај водич заТипови полирања за ПЦ, УПЦ и АПЦи посвећениСЦ/АПЦ конекторипреглед.
Примери конфигурације стварних пројеката
Пословни сталак са 24 порта
Подна мрежна просторија треба само да повеже неколико прекидача на успонско влакно. ЛЦ/УПЦ патцх панел од 1У, 24{3}}порта - или унапред-завршен или са пигтаиловима спојеним на малом носачу - даје чисто спајање са предње стране са слободним простором. ОДФ би овде био изгубљен простор и трошак.
144Ф ФТТХ телеком соба
Долазни напојни кабл је усидрен и уземљен на оквиру, свако влакно је фузионом-спајано на СЦ/АПЦ пигтаил, лабаво је намотано са заштићеним радијусом савијања, а повезни каблови воде до ОЛТ-а. Са носачима за спајање, усмеравањем и 144 завршетка којима се управља годинама, са ОДФ-монтираним у сталак је много лакше живети него са слагањем неколико малих панела. У близиниПЛЦ раздјелницихранити дистрибутивну мрежу; ако набављате пасивну страну, овоФТТХ пасивне компонентеводич је корисна контролна листа.
Кабловски каблови за дата центар
40Г/100Г везе покрећу на унапред-терминисаним МПО/МТП каналима разбијеним касетним патцх панелима. Приоритет је густина портова, поларитет и чисто рутирање у складу са стандардима-структурираним кабловима заснованим на - не спајању -, тако да је панел бољи од ОДФ-а.
Изградња кичме (слојевити дизајн)
Главна просторија за опрему користи ОДФ за завршетак и дистрибуцију влакана успона између спратова; сваки спрат користи патцх панел за локалне везе прекидача. Кичма остаје стабилна док закрпе остају флексибилне - и то је обично одговор који се највише одржава за више-спратне зграде.
Пре{0}}Контролна листа за куповину: портови, адаптери, лежишта за спајање и величина сталка
| Параметар | Зашто је важно | Фокус патцх панела | ОДФ фокус |
|---|---|---|---|
| Број влакана / портова | Подешава капацитет и висину | 12–48Ф данас, плус резервни | 48–144Ф+ са просторијом за модуле |
| Адаптер и полирање | Мора да одговара биљци | ЛЦ/УПЦ густина | СЦ/АПЦ за ПОН, плус ЛЦ |
| Капацитет лежишта за спајање{0}} | Штити и чува зглобове | Често један мали послужавник | Више тацни величине према броју |
| Тип носача / сталка | Одговара простору | 1У–2У или зид | Сталак, зид, под или ормар |
| Улаз и фиксирање каблова | Одбија стрес од влакана | Лагано ослобађање од напрезања | Стезаљка и уземљење за ОСП кабл |
| Контрола радијуса савијања | Губитак и поузданост | Уредно усмеравање краткоспојника | Прстенови за глодање и лабаво складиштење |
| Етикетирање | Мање грешака у одржавању | Ознаке предњих портова | Пуно нумерисање портова и спојева |
| Простор за проширење | Избегава потпуну замену | Резервни У-простор | Резервни прорези и простор за лежиште |
Уобичајене грешке - и колико коштају
-
Куповина само по броју лука
- Две јединице „48 портова“ могу се потпуно разликовати изнутра; можете завршити без лабавости или лежишта и панела који је болан за одржавање.
-
-
Коришћење обичног патцх панела за тешко спајање
- Тацне се преливају, влакна се савијају преко ограничења, а заштита спојева трпи - која се касније појављује као губитак или испрекидане везе.
-
-
Игнорисање смера улаза кабла
- Улазак који се бори против изгледа локације оптерећује влакна и чини инсталацију спором и неуредном.
-
-
Мешање конектора и полирања без плана
- Само неусклађеност АПЦ-за-УПЦ може да уништи губитак повратне везе у једном-моду. Одлучите се за ЛЦ/СЦ и УПЦ/АПЦ унапред и одмерите како ћете завршити са овим погледомбрзи конектори наспрам спајања спојева.
-
-
Не остављајући простор за проширење
- Када број расте, пуна јединица без резервних слотова или простора за лежиште значи замену целе ствари уместо додавања.
ФАК
П: Да ли је ОДФ исто што и фибер Патцх Панел?
О: Не. Њихове функције се преклапају, али патцх панел је направљен за{1}}бочно затварање опреме и закрпе, док ОДФ додаје спајање, заштиту каблова, складиштење и структурирану дистрибуцију на дуги рок.
П: Могу ли да користим фибер патцх панел уместо ОДФ-а?
О: Да, за једноставне везе са малим бројем влакана и мало или нимало спајања. Једном када имате велики број, улазне каблове за напајање или тешке спојеве фузије, ОДФ је сигурнији избор.
П: Да ли свака плоча за спајање влакана укључује носаче за спајање?
О: Не. Многи од њих су-само адаптери, за пре-употребу са џампером; други су -напуњени тацном за пигтаилс. Проверите спецификације пре него што претпоставите.
П: Која је разлика између ОДФ-а и кутије за дистрибуцију влакана?
О: ОДФ је већи главни{0}}разводни оквир, обично у затвореном простору и у сталак- или под-. Разводна кутија је мање, често на отвореном{4}}ограђено кућиште ближе претплатницима које такође може да држи разделник.
П: Да ли се ОДФ користи само у ФТТХ мрежама?
О: Не. ОДФ-ови су уобичајени у централним канцеларијама, просторијама ИСП-а и окосницама метроа и предузећа - свуда где каблови великог-броја захтевају завршетак, спајање и дистрибуцију.
П: Да ли да изаберем СЦ или ЛЦ адаптере?
О: Ускладите биљку. ЛЦ за-рекове велике густине и центре података; СЦ, често СЦ/АПЦ, за ФТТХ и телеком приступ.
П: Могу ли да инсталирам ОДФ у сталак од 19 инча?
О: Да. ОДФ{1}}одељени у регалу су стандардни за телеком собе и ОЛТ ормаре; зидне и подне верзије постоје за друге просторе.
П: Шта је боље за центар података?
О: Обично фибер патцх панели - ЛЦ или МПО/МТП - за спајање на нивоу река-, са ОДФ-ом само тамо где је потребно спајање и заштиту великог подручја дистрибуције кичме.
П: Са 48 влакана, да ли да изаберем Патцх Панел или ОДФ?
О: Зависи од спајања. Мало или нимало спајања и тесан простор указују на спојни-учитани или унапред-завршени панел за спајање. Долазни напојни кабл коме је потребно потпуно спајање, лабавост и уземљење указује на 48Ф ОДФ -, посебно ако очекујете да порасте на 96Ф.
П: Шта треба да проверим пре куповине?
О: Број влакана и портова плус простор за главу, адаптер и тип полирања, капацитет лежишта за спајање{0}}капацитета, тип монтаже и јединице сталка, улаз и фиксирање каблова, контрола радијуса савијања{1}} и шема означавања.
Ако је посао чисто закрпање на нивоу{0}}рака, плоча за спајање са влакнима је практичан, исплатив{1}} избор. Ако прекидате каблове са великим бројем- или долазне кичмене каблове којима је потребно спајање, заштита, слабо складиштење и вишегодишње управљање дистрибуцијом, ОДФ зарађује своје место. Велике мреже обично покрећу и - ОДФ за главну дистрибуцију, опрему за патцх панеле-. Шта год да наведете, потврдите број и висину, тип адаптера и полирања, капацитет спајања, величину носача и сталка и улаз за кабл пре него што наручите, тако да јединица одговара и данашњој инсталацији и расту следеће године.
