Брзи конектор против спајања спојева: који има смисла за ФТТХ?

У примени ФТТХ, избор између брзог оптичког конектора и спајања фузијом своди се на то где у мрежи завршавате, колико падова треба да активира ваша посада дневно и да ли ће тај спој седети у затвореном простору или ће се пећи у ваздушном затварачу наредних петнаест година. Брзи конектори доводе техничара да уђе и изађе из претплатничких просторија за мање од једног минута по терминацији. Фусион спајање ствара трајну везу стакла-на-стакло коју ништа осим ровокопача неће ометати. Већина оператера на крају користи оба -, али знање тачно где да повуче ту линију је оно што раздваја чисто, профитабилно увођење од оног који годинама генерише камионе.

Шта је брзи конектор у ФТТХ?

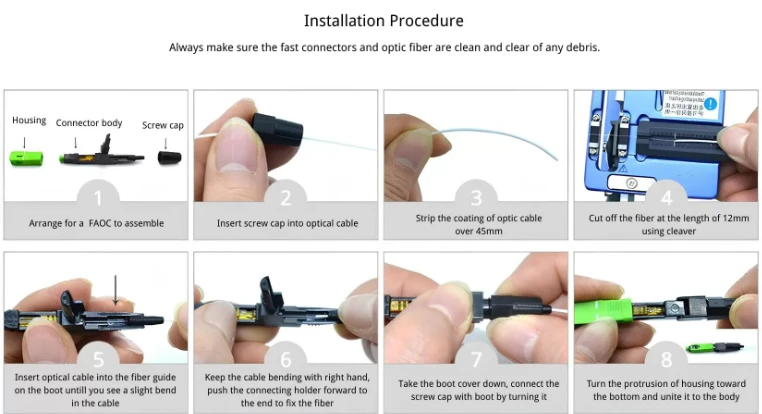

Брзи конектор - који се такође назива уградни-конектор за уградњу или конектор за механичко спајање - је унапред-полирани крајњи уређај са кратким влакном и керамичким ферулом који је већ смештен унутар кућишта. Техничар уклања и цепа улазни кабл, гура голо влакно у механизам за поравнање В-жлебова и причвршћује га на фабрички стуб. Гел за{7}}подударање индекса премошћује микроскопски ваздушни јаз између два краја влакна, задржавајући Фреснелову рефлексију и губитак уметања унутар спецификације.

Цео процес траје отприлике 30 до 60 секунди када техничар смањи ритам. Нема струје, нема уређаја за спајање, нема термоскупљајуће пећи. Аоптички брзи конектор СЦса УПЦ полирањем обично мери око 0,2 дБ губитак уметања и повратни губитак изнад 50 дБ. АПЦ варијанта помера повратне губитке преко 60 дБ - и та разлика је важнија него што се наводи у већини листова са спецификацијама, јер су ПОН архитектуре осетљиве на повратни-одраз на ОЛТ пријемнику. Према нашем искуству у снабдевању конекторима у ГПОН и КСГС-ПОН пројекте, СЦ/АПЦ је оно за чим инсталатери подразумевано посежу на крају претплатника. УПЦ се углавном појављује у тачкама{9}}то-етернет испадима или старим инсталацијама где је постојећа инфраструктура изграђена око УПЦ адаптера.

За екипе које рукују стамбеним блоковима велике-посљедње миље-активације -, зградама кампуса, руралним ФТТХ-ом, где сам камион кошта више од конектора - брзи конектори померају уско грло од опреме до чисте радне снаге.

Како функционише Фусион спајање и зашто још увек поседује кичму

Фусион спајање трајно спаја два гола краја влакана тако што их топи заједно у електричном луку. Прецизни секач производи равну чеону површину, а мотори за поравнање уређаја за спајање доводе два језгра у суб-микронску регистрацију пре него што се лук запали. Резултат је континуирана стаза стакла са губитком уметања који је рутински испод 0,05 дБ и повратним губитком који прелази 60 дБ.

Тај ниво перформанси није близу ономе што било која механичка метода може доследно испоручити. У магистралним линијама, напојним кабловима и сегментима транспорта где се сваки десети део децибела спаја на десетине тачака спајања, спајање фузијом је једина озбиљна опција. Сам спој је физички чврст - када је једном заштићен термоскупљајућим рукавом-унутар запечаћеног затварача, фузиони спој подноси влагу, термичке циклусе и вибрације без деградације.

Режије су ипак стварне. Фусион спојница{1}}за поравнање, високо{2}}прецизни секач и комплет за припрему заједно коштају од неколико хиљада до преко десет хиљада долара. Свако спајање траје два до четири минута, укључујући припрему и заштиту, а за спајање је потребна напуњена батерија или напајање наизменичном струјом. Такође вам је потребна чиста, стабилна површина за рад на - која није увек доступна на стубу или у скученој рупи.

Оптичке перформансе: где је јаз битан, а где није

Већина чланака за поређење поредају бројеве губитака при уметању један поред другог и ту се заустављају. Реалност је слојевитија.

Фусион спајање константно пада испод 0,05 дБ по споју; -добро одржавана опрема често пада на 0,02 дБ на синглемоде. Брзи конектори су између 0,2 и 0,3 дБ у нормалним условима на терену. При паду једног претплатника са једном или две тачке прекида, та разлика - од око 0,15 до 0,25 дБ - скоро никада не угрожава усклађеност буџета везе. ГПОН класа Б+ дозвољава до 28 дБ укупног губитка путање између ОЛТ-а и ОНТ-а. Кабл за становање обично чини мали део тог буџета, тако да је допринос конектора прилично унутар маргине.

Губитак повратка је када је избор типа конектора важнији од методе завршетка.СЦ АПЦ брзи конекторипостићи повратни губитак изнад 60 дБ, што је довољно за ГПОН и КСГС{1}}ПОН. УПЦ варијанте имају око 50 дБ - добро за податке-само Етхернет, али потенцијални проблем ако постоји аналогни ЦАТВ преклоп (РФ преко стакла) на истом влакну. Ово је једна од најчешћих грешака при набавци које видимо: инсталатер граби УПЦ конекторе јер су јефтинији по кутији, а затим погађа повратне-неуспешне губитке током тестирања прихватања на мрежи која преноси видео. Ако ваша мрежа користи било који облик ПОН-а, подразумевано је АПЦ и избегавајте повратни позив.

Већа подела у перформансама се појављује током времена, а не првог дана. Фусион спој је стакло спојено са стаклом - без гела, без стезаљке, без покретних делова. Брзи конектор зависи од гела за{3}}подударање индекса који може полако да се деградира током година термичког циклуса, и механизма В-жлебова који се може померати под узастопним вибрацијама. Унутар куће претплатника или у затвореној кутији за завршетак влакана, та деградација је минимална. У отвореним ваздушним затварачима или негрејаним уличним ормарићима, спајање фузијом има мерљиву ивицу поузданости у периоду од пет-до-десет- година сервисног периода.

Цена: четири слоја, а не један број

Упоређивање јединичне цене брзог конектора са трошковима потрошног материјала фузионог споја пропушта већину слике. Право поређење се одвија кроз четири слоја: капитална опрема, потрошни материјал, радно време и дуготрајно{1}}одржавање.

Брзи конектори не захтевају скоро никакав капитал. Секач, средство за скидање, алкохолне марамице и кутија конектора - цео комплет стаје у торбицу за каиш. Сваки конектор кошта више по јединици него термоскупљајућа навлака за спајање, али време рада по завршетку је драстично мање. У-стамбеним ФТТХ зградама великог обима где техничар активира 15 до 25 капи дневно, уштеда рада преплављује веће трошкове потрошног материјала. Видели смо да су пројектни менаџери смањили временске оквире активације за 30 до 40 процената једноставним пребацивањем прекида претплатника са спојног споја са пигтаилом на брзи конектор - не зато што је конектор бољи у апсолутном смислу, већ зато што уклања подешавање уређаја за спајање, управљање лежиштем и зависност од напајања од последње миље.

Фусион спајање преокреће економију. Унапредни трошак опреме је значајан, али по{1}}трошак потрошног материјала за спајање је занемарљив. За оператере који спајају стотине влакана у централној канцеларији, дистрибутивном чворишту или затварању споја, цена по споју пада знатно испод територије брзог{3}}конектора. Сваки спој такође не захтева праћење-над- без поновног-окидања, без замене гела, без чишћења.

Током десето-годишњег животног циклуса мреже, спајање фузије обично побеђује у сегментима окоснице и дистрибуције на укупним трошковима власништва. Брзи конектори обично побеђују у сегментима приступа и испуштања. Оператери који воде најтеже пројекте користе оба - и промишљено размишљају о томе који метод где иде.

Усклађивање методе са сегментом мреже

Овде се генерички савети распадају. „Користите брзе конекторе за испуштање и фузију за кичму“ је тачно као прва апроксимација, али праве одлуке се дешавају на границама.

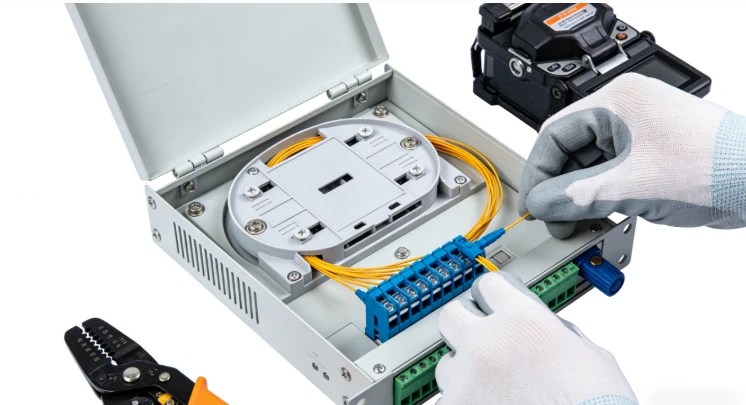

Брзи конектори су јасан избор за унутрашње претплатничке терминације. Техничар уклања кабл за испуштање, завршава га, укључује у ОНТ или зидну утичницу, потврђује светло помоћу ВФЛ-а и прелази на следећу јединицу. Нема уређаја за спајање за распакивање, нема носача за спајање за усмеравање, није потребна струја. У МДУ верзијама у којима се десетине јединица активирају у једној посети, то по-брзини се претвара у озбиљну компресију временске линије пројекта. Обично препоручујемо брзе конекторе за сваку терминалну тачку која је у затвореном простору, заштићена од временских прилика и где ниво вештине инсталатера може да варира - што, искрено, описује већину посла-на страни претплатника.

Спајање фузије припада тачкама агрегације. Затварачи за спајање где напојни каблови излазе на дистрибуцију, где ормарићифибер оптички пигтаилсповежите излазе разделника на патцх панеле, сваки спољни спој за који се очекује да преживи без одржавања годинама. Већи трошкови рада по-спајању оправдани су трајним перформансама отпорним на временске услове.

Сива зона је дистрибуција-до-преласка на испуштање - тачка где кабл напушта улични орман или улазни терминал у зграду и иде до претплатника. Ако је та тачка завршетка запечаћена унутар одговарајућег кућишта и кабл је унапред-одсечен на дужину, брзи конектор функционише. Ако се ради о ваздушној славини, изложеном постољу или локацији са познатим екстремним температурама, фузионо спајање је сигурнија опклада. Имали смо клијенте на Блиском истоку и под-сахарској Африци који пријављују бржу-од-очекивану деградацију гела у брзим конекторима изложеним сталном високој температури околине - није катастрофалан квар, али довољан губитак губитка да изазове посете одржавања. У тим окружењима, смањење укупног броја спојеваунапред{0}}повезани склоповије често паметнији од расправе о конектору против спајања на свакој појединачној терминалној тачки.

Хитна рестаурација је још један сценарио у којем брзи конектори зарађују на себи. Када се кабл пресече и сервис треба да се врати у року од неколико сати, техничар може одмах да успостави везу са брзим конекторима, а затим да закаже трајно спајање фузије за следећи период одржавања. Овај постепени приступ - брзи конектор сада, фузиони спој касније - је стандардна пракса међу добављачима услуга који прате средње време за поправку.

Фактор вештина који спецификације не показују

Брза инсталација конектора захтева основну траку за руковање влакнима -, чисту, зацепите на дужину, закључајте у тело конектора. Већина техничара даје прихватљиве резултате након неколико сати практичне-тренинга. Најчешћи начин квара је лоше цепање или контаминација на крајњој страни влакна, а оба се одмах виде на ВФЛ провери. Када брзи завршетак конектора не успе, решење је једноставно: извуците влакно, поново-исцепите, поново-убаците.

Фусион спајање тражи више. Техничар треба да припреми влакна са строжим толеранцијама, управља и одржава уређај за спајање (укључујући замену електрода и калибрацију), управља носачима за спајање унутар кућишта без нарушавања радијуса савијања и прочита процену губитка уређаја за спајање да би ухватио лоше спојеве пре затварања. Обука траје данима; стварна стручност се гради током недеља рада на терену. На тржиштима на којима су обучени радници за спајање ретки - и која обухватају делове Латинске Америке, под-сахарске Африке и југоисточне Азије -, уско грло квалификоване-радне снаге може више да ограничи брзину примене него доступност опреме.

Ово је стварни фактор у планирању пројекта, а не фуснота. Ако ваш временски оквир имплементације зависи од активирања 500 претплатника месечно и имате само два обучена радника за спајање, гурање сваког прекида кроз фузију представља проблем заказивања. Брзи конектори на крају претплатника вам омогућавају да распоредите већу, мање специјализовану екипу за последњу миљу, док се ваши сплицери фокусирају на посао који заправо захтева њихову вештину - затварања, ормара и зглобова кичме.

Трајност: Удобност у затвореном у односу на казну на отвореном

Спој за фузију заштићен унутар запечаћеног затварача је у суштини имун на деградацију животне средине. Стаклена веза не кородира, не апсорбује влагу нити оптички помера. Подаци са терена великих телекомуникационих компанија доследно извештавају о стопи неуспеха фузионог спајања испод 0,1% током десет-годишњих периода.

Брзи конектори добро се држе у затвореном простору иу заштићеним спољним кућиштима. Унутар претплатничког простора, затворене зидне утичнице или правилно заптивне прикључне кутије, конектор се суочава са минималним оптерећењем и може да издржи пуни радни век мреже. Ризик се појављује у изложеним спољним позицијама - ваздушним затварачима, негрејаним постољима, кућиштима за славине монтираним на прамен- - где се индекс-одговарајућа лица гела смрзавају-циклично одмрзавање и В-стезаљка са жљебовима} може изазвати вибрације{8}. Побољшане формулације гела и херметички затворена кућишта сузили су овај јаз у последњих неколико година, али опште правило и даље важи: ако је тачка завршетка на отвореном и није поуздано затворена, спојите је фузијом.

Брзи конектор у односу на спајање спојева: поређење спецификација

За оператере који граде или проширују ФТТХ инфраструктуру, одлука није који метод да изаберу - већ где у мрежи припада сваки метод. Исправна та граница одржава оптичке перформансе солидним, трошкове инсталације под контролом и главобоље одржавања на минимуму. Без обзира да ли набављатеконектори за оптичка влакназа велико{0}}увођење или одабирпигтаилс за завршетак лежишта за спајањеу дистрибутивном орману, права компонента на сваком слоју је оно што раздваја мрежу која пролази тестирање прихватљивости од оне која остаје поуздана у десетој години.
