Шта је ПоЕ ињектор и како га користити

Негде на плафону ваше зграде, бежичној приступној тачки је потребна и мрежна веза и извор напајања -, али најближа утичница је две собе даље. Покретање наменских електричних инсталација би уништило буџет. Ово је тачан проблем који решава ПоЕ ињектор: он спаја податке и електричну енергију на један Етхернет кабл. А када се тај кабл поново повеже са оптичком кичмом - као што је то случај у већини модерних комерцијалних мрежа -, комбинација дуготрајног-оптичног влакна и ПоЕ задње{7}} миље ствара једну од најфлексибилнијих архитектура за примену доступних данас.

Шта је заправо ПоЕ ињектор?

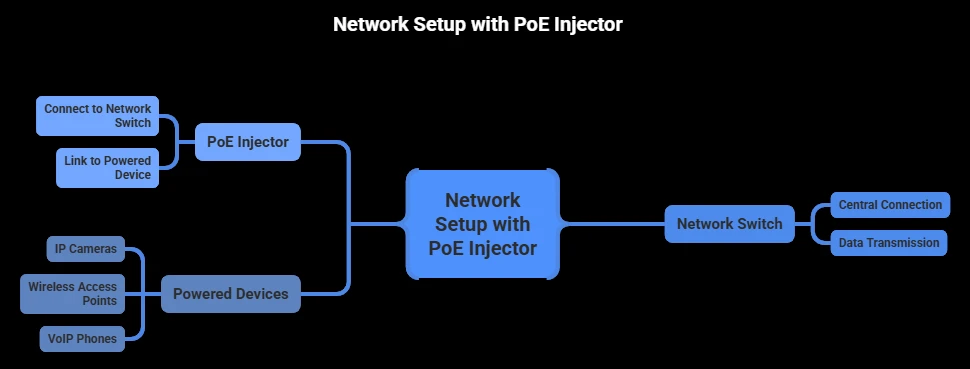

ПоЕ ињектор, такође познат као мидспан или ПоЕ адаптер, убацује електричну енергију у стандардни Етхернет кабл. Управља се стандардима ИЕЕЕ 802.3аф, 802.3ат и 802.3бт, налази се између мрежног прекидача који није-ПоЕ и уређаја са напајањем (ПД) као што је ИП камера, ВоИП телефон или бежична приступна тачка. Прихвата два улаза - Етернет податке са прекидача и напајање наизменичном струјом из зидне утичнице -, а затим шаље један кабл који преноси и напајање и податке до крајње тачке.

Милиони старих Етхернет свичева остају у употреби. Замена свих модела са ПоЕ{1}}оспособљеним за ПоЕ било би расипно. ПоЕ ињектор премошћује јаз уз делић цене, продужавајући век постојеће опреме, истовремено омогућавајући модерне уређаје са напајањем.

Како функционише ПоЕ ињектор

Типичан ПоЕ ињектор има два РЈ45 Етхернет порта:Подаци у(повезан са узводним прекидачем или рутером) иПоЕ/Дата Оут(повезан на уређај са напајањем). Трећи прикључак - кабл за напајање наизменичном струјом - се укључује у стандардну зидну утичницу.

Интерно, АЦ-у-ДЦ претварач трансформише струју у зидну утичницу у регулисану једносмерну струју, типично 48–57В за моделе-усклађене са стандардима. Ова једносмерна струја се спаја са Етхернет сигналом података на одлазном каблу. Уређај са напајањем на удаљеном крају интерно одваја напајање од података, користећи сваки за своју сврху.

Пре него што започне испорука енергије, ИЕЕЕ{0}}ињектори усаглашени са стандардом врше апроцес руковања: ињектор шаље ниско{0}}напонску сонду низ кабл, а ако ПоЕ-компатибилни уређај одговори тачним потписом, њих двоје договарају тачну снагу. Тек након успешног преговарања моћ тече. Нема ваљаног одговора значи да ињектор - не напушта струја и штити опрему која није-ПоЕ од случајног оштећења.

Активни наспрам пасивних ПоЕ ињектора

Ова разлика може значити разлику између безбедне инсталације и прженог уређаја. Анактивни ПоЕ ињекторусклађен је са ИЕЕЕ 802.3аф/ат/бт стандардима: рукује, преговара о напону и прилагођава испоруку тако да одговара потребама повезаног уређаја. Активни ињектори су избор професионалног-класе.

A пасивни ПоЕ ињекторпрескаче све то. Он покреће фиксни напон - обично 24В или 48В - без обзира на то шта се налази на другом крају. Без руковања, без преговора, без сигурносне мреже. Укључивање 24В уређаја у пасивни ињектор од 48В узрокује трајно оштећење. Пасивни модели и даље служе за буџетске примене са хардвером{10}}подударним по напону, али захтевају ручну верификацију пре сваког повезивања.

ПоЕ стандарди на први поглед

Уместо да пролазите кроз густе спецификацијске документе, користите ово поређење да бисте ускладили прави стандард са својим уређајима:

Колона „Доступно на уређају“ је најважнија при одређивању величине ињектора. Снага се распршује као топлота дуж кабла - приближно 15–20% губитка током читаве вожње од 100 метара са квалитетним бакарним кабловима. Увек одговара или премашује стварну вредност уређаја, а не само стандардну ознаку.

Корак-по-Корак: Како да инсталирате ПоЕ ињектор

Следеће упутство користи ИП безбедносну камеру, али процес се примењује на било који ПоЕ{0}}уређај. Није потребна конфигурација софтвера - ПоЕ ињектори су плуг-и- хардвер.

Прво корак 1 - Бенцх{1}}тест.Повежите камеру, ињектор и укључите радни сто. Проверите да ли се камера укључује, добија ИП адресу и емитује видео. Конфигуришите сва подешавања док је опрема на дохват руке.

Корак 2 - Поставите ињектор.Поставите га близу прекидача -, потребан му је приступ и утичници за наизменичну струју и кратак Етхернет прикључак до порта комутатора.

Корак 3 - Повежите улаз података.Проведите Цат5е, Цат6 или Цат6а кабл од прекидача до порта Дата Ин ињектора. Избор правогкатегорија патцх кабловаобезбеђује и интегритет података и адекватну испоруку енергије.

Корак 4 - Повежите излаз са напајањем.Повежите други Етхернет кабл од ПоЕ/Дата Оут порта до Етернет утичнице камере. Максимална дужина кабла: 100 метара (328 стопа) по ИЕЕЕ спецификацији.

Корак 5 - Укључите напајање.Укључите кабл за наизменичну струју ињектора у зидну утичницу. Руковање се дешава аутоматски - камера би требало да се укључи за неколико секунди.

Корак 6 - Монтирајте и проверите.Трајно инсталирајте камеру, потврдите видео фид и проверите да ли је снимање активно.

Премошћавање оптичких влакана и ПоЕ: где се дуги{0}}достаци састају са последњом-миљом

Овде се разговор помера са генеричког ПоЕ савета на архитектуру која се заправо мења. Бакарни етернет достиже максимум од 100 метара. Каблови са оптичким влакнима преносе сигнале кроз километре без деградације. У мрежама које обухватају више зграда или спољашњих површина, влакна управљају кичмом, док бакар испоручује последњи сегмент до крајњих тачака. ПоЕ ињектор се налази тачно на тој тачки преласка влакна-у-бакар, што га чини једним од стратешки најважнијих уређаја у хибридној мрежи.

Табела испод показује зашто ова хибридна архитектура надмашује чисти бакар:

Где се ПоЕ ињектор физички налази у овим мрежама? Тачно на месту где влакно постаје бакар. У примени ФТТП-а, оптички сигнал стиже кроз оптичко влакно завршено са прецизношћуконектори за оптичка влакнана медијском претварачу или ОНТ-у. Етернет излаз се доводи директно у ПоЕ ињектор, који напаја камере, приступне тачке или телефоне без додатних електричних жица на било којој крајњој тачки.

Иста логика важи и на нивоу. Када један фибер трунк опслужује више закупаца - се поделиоптички ПЛЦ разделнициу засебне линије - свака просторија добија свој ОНТ, сопствени Етхернет хандофф и сопствени ПоЕ ињектор који напаја локалне уређаје. Улога ињектора се никада не мења: он повезује само податке-Етернет фид и уређај коме су потребни и подаци и напајање.

Унутар регала за опрему, образац се понавља у мањој физичкој скали. Техничари усмеравају влакнаприкључне кутије са оптичким влакнимаи патцх панеле, а затим користитеадаптери за оптичка влакназа спајање веза између магистралних каблова и дистрибутивних веза. Када сигнал пређе на бакар на излазу патцх панела, ПоЕ ињектор додаје могућност напајања одређеним портовима - није потребна потпуна надоградња ПоЕ прекидача.

Веза која недостаје: ПоЕ фибер медијски претварачи

Стандардни медијски конвертор преводи оптичке сигнале у електричне Етхернет сигнале и обрнуто -, алиПоЕ фибер медијски претварачиде корак даље. Комбинује конверзију-у-бакар и ПоЕ убризгавање у један уређај, потпуно елиминишући потребу за посебним ПоЕ ињектором.

Ово је важно у{0}}применама у стварном свету. Размислите о паркинг гаражи у којој се ИП камере налазе 500 метара од најближег мрежног ормара. Бакар не може да достигне ту удаљеност. ПоЕ оптички медијски конвертор на улазу у гаражу прихвата долазну оптичку линију и емитује ПоЕ{5}}омогућену Етхернет везу директно на камеру. Један уређај, један кабл за камеру, без утичнице на локацији камере.

Када процењујете ПоЕ медијске претвараче са оптичким влакнима, потврдите ПоЕ стандард (802.3аф/ат/бт), проверите тип влакна (једноструки-режим наспрам вишемодних) и ускладите тип конектора са вашом инфраструктуром. Квалитет наоптички патцх каблу тој тачки примопредаје директно утиче на квалитет сигнала и дугорочну{0}}поузданост.

ПоЕ ињектор против ПоЕ прекидача: који вам је потребан?

ПоЕ прекидач има ПоЕ уграђен у сваки порт - за напајање и подаци су стандардни без додатног хардвера. То га чини идеалним када већини повезаних уређаја треба ПоЕ. Али то такође значи и замену постојећег не-ПоЕ прекидача, који има веће трошкове унапред и може бити непотребан ако само неколицини уређаја заиста захтева напајање.

ПоЕ ињектор додаје ПоЕ могућност један по један порт. Треба да напајате једну ИП камеру на улазу у складиште? ПоЕ ињектор са једним портом то решава за 15–30 УСД без додиривања остатка ваше мреже. Додавање неколико бежичних приступних тачака у малој канцеларији? Гигабитни ПоЕ ињектор са више-портова (4 или 8 портова) покрива посао уз очување постојећег улагања у свич. Тачка рентабилности обично стиже око 8–12 ПоЕ уређаја - осим тога, наменски ПоЕ прекидач обично постаје исплативији-и лакшим за управљање.

Шта треба узети у обзир пре куповине

Три фактора покрећу сваку куповину. прво,број уређаја: ПоЕ ињектор са једним портом управља једном камером или АП; модели са{0}}више портова служе за веће инсталације. друго,буџет моћи: израчунајте снагу сваког уређаја и изаберите модел који премашује укупну потрошњу. Основна ИП камера повлачи 8–12 В; ПТЗ камера са грејачем може захтевати 50В+. Треће,брзина и напон: ИЕЕЕ 802.3аф/ат/бт уређаји се стандардизују на 48В и аутоматски преговарају, али застарела опрема може очекивати 12В или 24В. Такође потврдите гигабитну пропусност - да гигабитни ПоЕ ињектор спречава уска грла за крајње тачке-великог пропусног опсега као што су камере са више{7}}мегапиксела или Ви-Фи 6 приступне тачке.

Безбедност, квалитет каблова и поузданост

ПоЕ ињектори компатибилни са ИЕЕЕ- сврставају се међу најсигурније уређаје за испоруку енергије у умрежавању. Механизам руковања држи портове електрично инертним све док се не открије важећи ПоЕ потпис - нема ризика за случајно прикључену не-ПоЕ опрему.

За{0}}критичне инсталације, повежите ПоЕ ињектор са непрекидним напајањем (УПС). Пошто ПоЕ уређаји добијају струју преко мрежне опреме, УПС на ињектору обезбеђује резервну батерију за сваку повезану крајњу тачку истовремено.

Квалитет каблова заслужује више пажње него што се обично добија. Увек користите чврсте-бакарне Етхернет каблове са ознаком Цат5е или више. Бакарни-алуминијумски (ЦЦА) каблови коштају мање, али носе већи електрични отпор - више губитака енергије, више топлоте и стваран ризик од пожара у ПоЕ++ инсталацијама снаге 60–90 В. Било да радите саоптички мрежни адаптериили крајње тачке од бакра, квалитет материјала на свакој тачки завршетка одређује дугорочну{0}}поузданост.
