Један или два влакна - то је главна разлика између симплексних и дуплекс каблова са оптичким влакнима. Али избор између њих обликује више од само материјалних трошкова. Он одређује густину вашег патцх панела, спецификације сваког кабла за повезивање у раду и - најкритичније - да ли физичка архитектура ваше целе везе заиста одговара ономе што мрежа захтева. Ево кратког-поређења референци, а ако вам је потребна потпуна слика, наставите да читате.
Симплекс оптички кабл: једна нит, у једном правцу
Симплекс оптички кабл има једну нит од стаклених или пластичних влакана унутар једне заштитне омотаче. Преноси податке у једном правцу - од извора до пријемника, тачка. Нема повратне путање, нема-двосмерног разговора.
Тај{0}}једносмерни дизајн одговара одређеном скупу послова. ЦЦТВ надзор је класичан пример: камера снима видео и гура ток до јединице за снимање. Снимач никада не треба да шаље податке назад у камеру преко тог истог влакна. Индустријске сензорске мреже функционишу на исти начин на који - температурна сонда у фабрици шаље очитавања на контролну таблу, а контролна табла нема разлога да одговори.
Симплекс каблови такође покрећу инфраструктуру за емитовање. У телевизијској продукцији, камера преноси свој феед до централне јединице за емитовање преко симплекс влакнасте везе. Медицинска опрема за снимање - ендоскопски системи, одређени рендгенски апарати - се ослањају на исти једносмерни приступ. Уређај за обраду слике испушта податке високе{6}}резолуције у станицу за обраду, и то је цео пут података.
Са физичке стране, симплекс влакно је лакше и заузима мање простора у лежишту. Један ланац завршен саСЦ оптички конекторили ФЦ конектор се брзо инсталира и лако се решава проблем. Једно влакно, једно поравнање, једна потенцијална тачка квара - и та једноставност има стварну вредност у великим-применама сензора где користите стотине појединачних веза.
Дуплекс оптички кабл: двосмерна{0}}комуникација
Дуплексни оптички кабл спаја два влакна заједно у конфигурацију рајсфершлуса - две жице једна поред друге, спојене танком траком од материјала за омотач. Један ланац управља преносом (ТКС), други управља пријемом (РКС), тако да један кабл пружа пуну двосмерну комуникацију.
Размислите о томе шта се дешава унутар дата центра. Сервер разговара са прекидачем - захтеви излазе, одговори се враћају, а оба смера остају заузета у исто време. Подни прекидачи се напајају у основну кичму, а сваки од тих узлазних линкова преноси саобраћај у оба смера. То није случајност; тако функционишу протоколи. Етернет, Фибер Цханнел, СОНЕТ - сви они претпостављају симултану путању слања-и-пријема. Дуплекс влакно постоји јер се модерно умрежавање не смењује.
Пуни{0}}дуплекс рад значи да оба низа остају активна истовремено. Радна станица покреће захтев серверу на једном ланцу док сервер враћа одговор на други. Без чекања, без скретања-, без губитка пропусног опсега. То се разликује од полу-дуплекса, где подаци путују у оба смера, али само у једном смеру - модел воки-токија, где држите дугме за разговор, а друга особа чека.
Дуплекс каблови се завршавају упареним конекторима. АнЛЦ-на-ЛЦ дуплекс каблје најраспрострањенији склоп каблова у центрима података данас, захваљујући компактном 1,25 мм навоју ЛЦ конектора и директној компатибилности са СФП и СФП+ примопредајницима.
Једноструки{0}}режим наспрам вишемодних
И симплекс и дуплекс каблови са оптичким влакнима долазе у једно-модним и вишемодним верзијама. Овај избор одређује удаљеност и пропусни опсег, тако да је вредно разумети јасно.

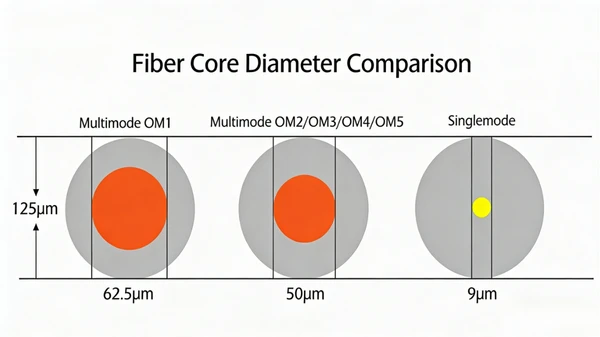

Једномодно{0}} влакно има пречник језгра од 8 до 10 микрона и носи један зрак светлости. То чврсто језгро елиминише модалну дисперзију, што одржава сигнал чистим на великим удаљеностима - говоримо километрима, а не метрима. Једномодни-једномодни симплекс и дуплекс каблови су стандард за телекомуникационе окоснице, мреже метроа и било коју везу на неколико километара. Цена је већа јер примопредајници једног{8}}модног режима користе ласерске изворе светлости, а не јефтиније ЛЕД диоде у вишемодним системима.
Вишемодно влакно покреће веће језгро - 50 или 62,5 микрона - и омогућава да више светлосних модова путује истовремено. То даје јак пропусни опсег на кратким стазама, али сигнал се брже деградира јер те вишеструке путање светлости погађају пријемник у нешто другачије време. Модална дисперзија ограничава ефективне мултимодне удаљености на 300 до 550 метара за 10Г везе, у зависности од ОМ3 или ОМ4 кабла. За мреже у кампусу, везе унутар{11}}зграда и кратке радње центара података, вишемодно дуплексно влакно је исплатив{12}}избор.
Тамо где се ови каблови завршавају на дистрибутивним тачкама, добро{0}}наведенооптичка прикључна кутијаодржава тачке спајања организованим и заштићеним. Тај детаљ штеди сате решавања проблема када јурите за проблематичном везом месецима након инсталације.
Симплекс вс дуплекс оптички каблови
Цена је прва ствар о којој се питамо. Симплекс кабл користи једну влакнасту нит и један конектор по крају - мање материјала, нижу цену по вожњи. Када провлачимо стотине сигнала сензора кроз индустријску фабрику или ожичавамо ЦЦТВ мрежу{3}}шире зграде, уштеда по{4}}покретању се брзо скупља. Дуплекс кабл кошта више због другог ланца и додатних конектора, али пружа двосмерну способност коју симплекс не може да понови.
Инсталација је друго питање. Симплекс каблови су тањи, флексибилнији и лакши за провођење кроз чврсте водове. Дуплекс каблови су шири због конструкције зип кабла, што ствара ограничења у -патцх панелима велике густине. Али ево компромиса: дуплекс каблови елиминишу потребу за управљањем два одвојена симплекс покретања када је пројекту потребна двосмерна комуникација. У мрежним окружењима, један дуплекс кабл је чистији од два симплекс кабла усмерена на исто одредиште.
Капацитет пропусног опсега фаворизује дуплекс у било ком мрежном контексту. Симултани двосмерни-ток података значи да пуни капацитет ваше везе ради у оба смера истовремено. Симплексна веза посвећује сав пропусни опсег у једном правцу - ефикасном за сензорске фидове и емитовање, али не подржава циклус слања-и-који захтева ИП мреже.
Компатибилност конектора је идентична за оба типа. Истоадаптери за оптичка влакнакоје повезују СЦ-на-СЦ или ЛЦ-на-ЛЦ везе функционишу са симплексним и дуплекс склоповима наизменично. Два симплекс кабла могу заменити један дуплекс кабл, а важи и обрнуто. У пракси, дуплекс је пожељнији за мрежне везе јер одржава управљање кабловима чистијим.
Где користити Симплекс оптичке каблове
Симплекс влакно припада свакој апликацији у којој подаци теку у једном правцу од извора до пријемника: ЦЦТВ и системи видео надзора, сензори индустријске аутоматизације и мреже за надгледање ИоТ-а, дистрибуција емитованог сигнала (као што је камера-до-фидова у производном објекту), пренос података о медицинској слици (као што је ендоскоп{2}}), и поновна обрада и {3 сензорска веза за обраду системи за детекцију периметра.
У свим овим сценаријима, изворни уређај генерише податке, а уређај који их прима. У дизајну апликације не постоји повратни канал, тако да покретање дуплекс кабла повећава трошкове без додавања функције.
Где користити дуплекс оптичке каблове
Дуплексно влакно иде свуда где се одвија двосмерна комуникација - која покрива огромну већину мрежне инфраструктуре. ЛАН окосне везе између прекидача и рутера, везе између сервера-за-прекидање у центрима података, ВАН везе између зграда, примене оптичких-на--стола за радне станице са великим{7}}пропусним опсегом и везе са оптичким модемима и конвертерима са дуплексним влакнима. Ако уређај на сваком крају и шаље и прима податке - и то описује сваки комад мрежне опреме направљене у последњих двадесет година, - дуплекс је кабл за навођење.
Један развој о коме вреди знати: БиДи (двосмерни) примопредајници постижу двосмерну-комуникацију преко једног влакна користећи различите таласне дужине за пренос и пријем. БиДи примопредајници упарени са симплекс кабловима смањују број влакана у метро и приступним мрежама где је простор у каналима тесан. Приступ захтева примопредајнике специфичне за таласну дужину-на оба краја, тако да је то циљано решење, а не општа замена за дуплекс.
Како одабрати прави оптички кабл за вашу апликацију
Одлука се своди на једно питање: да ли веза преноси податке у једном правцу или у два? Један правац - сензор који напаја контролну таблу, камера која напаја диктафон - значи симплекс. Два правца - било која мрежна веза - значи дуплекс.
Осим тога, немојте занемарити квалитет завршетка. Чиста, правилно полиранабрзи оптички конекторна било ком типу кабла сваки пут надмашује лоше завршени врхунски кабл. Најбољи кабл на тржишту неће сачувати везу са прљавом или неусклађеном предњом страном.
За већину изградње мреже, комбинација оба типа каблова има смисла. Покрените дуплекс за активне мрежне везе. Користите симплекс за наменско праћење, сензор и фидове за емитовање. Усклађивање типа кабла са стварним протоком података - уместо подразумеваног постављања на дуплекс при сваком покретању - омогућава да се материјални трошкови контролишу и да се кабловске путање могу управљати без одустајања од перформанси тамо где се рачуна.
