Објашњени типови вишемодних влакана: ОМ1 ОМ2 ОМ3 ОМ4 ОМ5

Дубоко{0}}техничко поређење које помаже мрежним инжењерима и тимовима за набавку да одаберу право вишемодно влакно за своју инфраструктуру

Када нам се једна логистичка компанија у Њу Џерсију у последњем кварталу обратила у вези са надоградњом своје магацинске мреже, суочили су се са заједничком дилемом: њихов постојећи ОМ1 кабл није могао да подржи 10ГбЕ свичеве које су управо купили. Техничар на локацији-препоручио је ОМ4, али да ли је то било превише за трчање од 85 метара у просеку? Овај сценарио се свакодневно одвија у центрима података, кампусима и пословним објектима широм света.

Избор вишемодних влакана није само у одабиру -кодираног кабла-већ у разумевању физике простирања светлости, усклађивању ваше инфраструктуре са тренутним и будућим захтевима пропусног опсега и оптимизацији ваше капиталне инвестиције. Овај водич превазилази површинске{3}}спецификације за објашњењезаштоова влакна се понашају различито икакода доносите информисане одлуке за ваше специфично распоређивање.

Шта чини вишемодно влакно „вишемодним“

Пре него што уђемо у ОМ класификације, хајде да установимо шта разликује вишемодно влакно од његовог једномодног парњака-на фундаменталном нивоу.

Вишемодно влакно има већи пречник језгра-обично 50 μм или 62,5 μм у поређењу са језгром од 9 μм у једном моду{3}}. Ово веће језгро омогућава светлости да путује кроз влакно дуж више пута истовремено, при чему свака путања представља другачији "начин" ширења. Замислите то као аутопут са много трака насупрот једном-путу: више трака значи већи капацитет саобраћаја на кратким раздаљинама, али координација постаје изазовна на дужим деоницама.

Интерфејс од језгра-у-оплату у мултимодном влакну са степенастим-индексом није оштра граница, већ постепени прелаз у индексу преламања. Овај градијент је прецизно дизајниран да изједначи време путовања различитих режима. Светлост која путује у близини ивице влакна има дужи физички пут, али се креће кроз материјал са нижим-индексом-преламања (и самим тим путује брже), док светлост близу центра иде краћим путем кроз материјал са вишим-индексом-индекса (креће се спорије). Када су савршено подешени, сви режими стижу до пријемника истовремено.

У пракси, производне толеранције значе да ова компензација никада није савршена. Резултирајуће временске разлике између режима-назване модална дисперзија-на крају ограничавају пропусни опсег влакна и раздаљину преноса. Ово је кључни параметар који раздваја ОМ1 до ОМ5.

Еволуција од ЛЕД до ВЦСЕЛ: Разумевање револуције пропусног опсега

ОМ систем класификације одражава фундаменталну промену у технологији извора светлости која се догодила касних 1990-их и раних 2000-их.

ЛЕД ера (ОМ1 и ОМ2)

Рани мултимодни системи су користили{0}}светлеће диоде (ЛЕД) као извор светлости. ЛЕД диоде производе широк, уједначен излаз који испуњава читаво језгро влакна, истовремено побуђујући све доступне модове. Ово стање „препуњеног покретања“ значило је да је пропусни опсег влакна одређен укупним перформансама стотина режима који раде заједно. Неколико спорих или брзих режима имало је минималан утицај јер је енергија сигнала била распоређена на толико путања.

ЛЕД диоде имају основно ограничење: њихова максимална брзина модулације достиже око 622 Мбит/с. Ово ограничење их је учинило неприкладним за апликације са гигабитном{2}}брзином, без обзира на теоријске могућности влакна.

ВЦСЕЛ револуција (ОМ3, ОМ4, ОМ5)

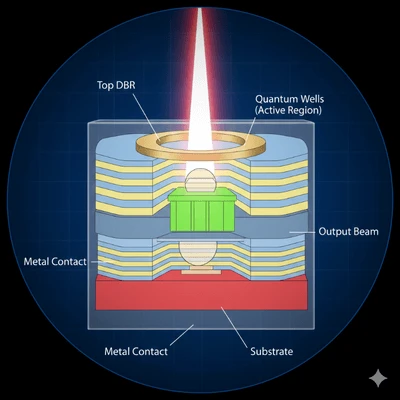

Вертикални-површински{1}}и емитујући ласери (ВЦСЕЛ) су променили све. Ови полупроводнички ласери нуде:

Брзине модулације прелазе 25 Гбит/с (и настављају да се побољшавају)

Ужа спектрална ширина, смањење хроматске дисперзије

Већа оптичка снага за побољшане односе сигнала-/{1}}шума

Нижи трошкови производње у поређењу са ласерима{0}}који емитују ивице

Профили кружног снопа који се ефикасно спајају у језгра влакана

Међутим, ВЦСЕЛ-ови не испуњавају једнолично језгро влакна. Њихов концентрисани сноп побуђује само подскуп доступних модова-обично оних у близини центра влакна. Ово стање „ограниченог лансирања“ значи да било који дефект или варијације индекса преламања у центру језгра непропорционално утичу на перформансе система.

Због тога ОМ1 и ОМ2 влакна, дизајнирана за препуна ЛЕД лансирања, често радегореса ВЦСЕЛ-овима него што би њихов номинални пропусни опсег сугерисао. Произвођачи влакана су одговорили тако што су развили ласерски-оптимизована мултимодна влакна (ЛОММФ) са строго контролисаним профилима индекса преламања посебно дизајнираним за ВЦСЕЛ лансирање. Ово ласерски{3}}оптимизовано влакно постало је основа за класификације ОМ3, ОМ4 и ОМ5.

ОМ класификације: детаљни технички преглед

ОМ1 влакна

Основне спецификације:

Пречник језгра: 62,5 μм

Пречник облоге: 125 μм

Препуњени пропусни опсег (ОФЛ): 200 МХз·км на 850 нм, 500 МХз·км на 1300 нм

Максимално слабљење: 3,5 дБ/км на 850 нм, 1,5 дБ/км на 1300 нм

Боја јакне: наранџаста (по ТИА-598Ц)

Технички контекст:

Веће језгро ОМ1 од 62,5 μм је првобитно одабрано јер је поједноставило поравнање са ЛЕД изворима и омогућило лабавије толеранције конектора. Међутим, ово веће језгро подржава више начина ширења од 50 μм влакана, што резултира већом модалном дисперзијом и мањим пропусним опсегом.

Величина језгра од 62,5 μм ствара фундаменталну некомпатибилност: ОМ1 конектори и патцх каблови не могу се мешати са ОМ2/ОМ3/ОМ4/ОМ5 компонентама. Спајање влакна од 62,5 μм са влакном од 50 μм доводи до приближно 3-4 дБ додатних губитака – довољно да изазове кварове везе у многим системима.

Практичне границе удаљености:

Тренутни статус:

ОМ1 се сматра застарелом инфраструктуром. Нове инсталације не би требало да специфицирају ОМ1 осим ако се не повезују на постојеће постројење од 62,5 μм где је потребан модални континуитет. Ограничење од 33 метра на 10ГбЕ чини га непрактичним за модерне апликације центара података.

ОМ2 влакна

Основне спецификације:

Пречник језгра: 50μм

Пречник облоге: 125 μм

ОФЛ пропусни опсег: 500 МХз·км на 850 нм, 500 МХз·км на 1300 нм

Максимално слабљење: 3,5 дБ/км на 850 нм, 1,5 дБ/км на 1300 нм

Боја јакне: наранџаста (по ТИА-598Ц)

Технички контекст:

ОМ2 представља прелазак на технологију језгра од 50 μм док је и даље дизајниран првенствено за ЛЕД изворе. Мање језгро смањује број подржаних режима, побољшавајући пропусни опсег у поређењу са ОМ1. Савремени ОМ2 се често производи као ласер-оптимизован, иако не испуњава строге ЕМБ захтеве ОМ3.

Пошто и ОМ1 и ОМ2 користе наранџасте омоте, увек проверите тип влакна тако што ћете проверити штампану легенду кабла (нпр. „50/125“ наспрам „62,5/125“) пре завршетка или спајања.

Практичне границе удаљености:

Тренутни статус:

Као и ОМ1, ОМ2 се постепено укида из нових инсталација. Ограничење од 82 метра на 10ГбЕ ограничава његову корисност у модерним окружењима, иако остаје услужно за 1ГбЕ везе у границама удаљености.

ОМ3 влакно (ласер-оптимизовано вишемодно влакно)

Основне спецификације:

Пречник језгра: 50μм

Пречник облоге: 125 μм

Ефективни модални пропусни опсег (ЕМБ): 2.000 МХз·км на 850 нм

ОФЛ пропусни опсег: 1,500 МХз·км на 850 нм

Максимално слабљење: 3,0 дБ/км на 850 нм

Боја јакне: Акуа (по ТИА-598Ц)

Технички контекст:

ОМ3 је била прва класификација влакана дизајнирана посебно за ВЦСЕЛ пренос. Кључна метрика се померила са пропусног опсега препуњеног покретања (релевантно за ЛЕД диоде) на Ефективни модални пропусни опсег (релевантно за ВЦСЕЛ-ове). ЕМБ се одређује кроз тестирање диференцијалног режима (ДМД), које мери колико различите групе режима касне једна у односу на другу под ограниченим условима покретања који симулирају ВЦСЕЛ понашање.

Спецификација ЕМБ од 2000 МХз·км значи да веза од 300-метара обезбеђује приближно 6,67 ГХз употребљиве ширине опсега, што је довољно за 10ГбЕ са маргином. Профил индекса преламања влакна је строго контролисан, посебно у центру језгра где се концентрише ВЦСЕЛ енергија.

Практичне границе удаљености:

Тренутни статус:

ОМ3 је и даље широко распрострањен и исплатив-за 10ГбЕ апликације у кругу од 300 метара. За стамбене инсталације са оптичким влакнима и мреже мањих предузећа где каблови остају испод 300 метара, ОМ3 нуди одличну вредност. Међутим, 40ГбЕ и 100ГбЕ апликације брзо откривају своја ограничења.

ОМ4 влакна

Основне спецификације:

Пречник језгра: 50μм

Пречник облоге: 125 μм

Ефективни модални пропусни опсег (ЕМБ): 4.700 МХз·км на 850 нм

ОФЛ пропусни опсег: 3,500 МХз·км на 850 нм

Максимално слабљење: 3,0 дБ/км на 850 нм

Боја јакне: Акуа или Ерика Виолет (према ТИА-598Ц)

Технички контекст:

ОМ4 је настао континуираним усавршавањем производног процеса након увођења ОМ3. Произвођачи влакана су постигли строжу контролу над профилом индекса преламања, више него удвостручавајући ефективни модални пропусни опсег. Ово није био нови дизајн влакана колико еволуција производње ОМ3 према вишим стандардима квалитета.

ЕМБ од 4700 МХз·км омогућава везу од 400 метара да подржи приближно 11,75 ГХз пропусног опсега, омогућавајући 10ГбЕ на удаљеностима које би премашиле могућности ОМ3. Што је још важније, ОМ4 проширује домет 40ГбЕ и 100ГбЕ система са ОМ3 ограничења од 100м/70м на 150м/100м респективно.

ОМ4 је потпуно уназад компатибилан са ОМ3 – оба користе језгра од 50 μм и могу се међусобно повезати без губитака модалног неусклађености. Примарна визуелна разлика је опциона Ерика Виолет (магента) боја јакне, иако многи произвођачи и даље користе акуа.

Практичне границе удаљености:

Тренутни статус:

ОМ4 је препоручени избор за нове инсталације центара података које подржавају 10ГбЕ до 100ГбЕ. Његова премија у односу на ОМ3 је скромна (обично 10-20%), док његов проширени досег пружа значајну оперативну флексибилност и сигурност у будућности.

ОМ5 влакно (широкопојасно вишемодно влакно)

Основне спецификације:

Пречник језгра: 50μм

Пречник облоге: 125 μм

ЕМБ на 850нм: 4,700 МХз·км (исто као ОМ4)

ЕМБ на 953 нм: 2,470 МХз·км (нова спецификација)

Максимално слабљење: 3,0 дБ/км на 850 нм, 2,3 дБ/км на 953 нм

Боја јакне: зелена лимете (по ТИА-598Ц)

Технички контекст:

ОМ5 представља промену парадигме у дизајну мултимодних влакана. Док су ОМ3 и ОМ4 оптимизовали пропусни опсег на традиционалној 850нм ВЦСЕЛ таласној дужини, ОМ5 проширује ову оптимизацију у опсегу таласних дужина од 850нм до 953нм.

Ова широкопојасна могућност омогућава мултиплексирање са поделом кратких таласних дужина (СВДМ), где четири таласне дужине (850нм, 880нм, 910нм и 940нм) емитују истовремено преко једног пара влакана. СВДМ ефективно четвороструко повећава капацитет влакна без потребе за додатним влакнима нити преласка на паралелну оптику.

Критично појашњење:ОМ5'с ЕМБ на 850нм једнака је спецификацији ОМ4. За примопредајнике са једном{4}}таласном дужином од 850нм (стандардни 10ГбЕ, 25ГбЕ, 40ГбЕ СР4, 100ГбЕ СР4), ОМ5 не пружа предност у удаљености у односу на ОМ4. ОМ5 премиум исплаћује дивиденде само када се користе примопредајници који подржавају СВДМ-као што су 40Г-СВДМ4, 100Г-СВДМ4 или нови 400Г-БД4.2 модули.

Практичне границе удаљености:

Тренутни статус:

Усвајање ОМ5 је спорије него што се очекивало. Премију трошкова (обично 30-50% у односу на ОМ4) је тешко оправдати осим ако СВДМ примопредајници нису део плана примене. За већину апликација центара података, ОМ4 у комбинацији са паралелном оптиком (МПО/МТП повезивање) постиже сличну или бољу исплативост за 40ГбЕ и 100ГбЕ.

ОМ5 обећава за окружења са хиперскалом где је број влакана ограничен или где пут миграције до 400ГбЕ и даље фаворизује мултиплексирање таласне дужине у односу на паралелизам влакана.

Свеобухватна табела поређења

Избор правог влакна: оквир за одлучивање

Критеријуми за оцењивање

1. Тренутни захтеви за пропусни опсег

Мапирајте постојећу топологију мреже и идентификујте брзину сваке везе. Ако користите првенствено 1ГбЕ везе, чак и ОМ3 пружа значајан простор. Међутим, ако преовлађују 10ГбЕ или брже везе, ОМ4 постаје практични минимум за већину окружења.

2. Удаљености каблова

Измерите или процените своје најдуже потенцијалне каблове. Укључите опуштене петље, вертикалне успоне и заобилазнице-дужина инсталираног кабла често премашује-равну удаљеност за 20-40%.

3. Будућа миграцијска путања

Захтеви за пропусним опсегом дата центра обично расту 25-50% годишње. Данас инсталирана кабловска инфраструктура треба да прими најмање 2-3 генерације технологије. За већину организација то значи пројектовање за 40ГбЕ/100ГбЕ чак и ако тренутна опрема ради на 10ГбЕ.

4. Буџетска ограничења

Док ОМ4 има скромну премију у односу на ОМ3, трошкови рада за инсталацију каблова обично су мањи од разлике у трошковима материјала. Инсталирање ОМ4 данас у односу на ОМ3 може додати 10-20% набавци каблова, али избегава далеко веће трошкове каснијег поновног каблирања.

Резиме препоруке

Избор конектора и најбоље праксе

Перформансе мултимодног влакна у великој мери зависе од квалитета и чистоће конектора. За апликације центара података-високе густине, наша МПО/МТП решења подржавају конфигурације са 8, 12, 16 и 24 влакна за паралелне оптичке примопредајнике. За традиционалне дуплекс конекције, ЛЦ конектори нуде највећу густину портова са нашим прецизним керамичким прстеновима који обезбеђују конзистентан губитак уметања испод 0,2 дБ.

Полисх Типес

ПЦ (физички контакт): Basic polish, adequate for most multimode applications. Return loss typically >30дБ.

УПЦ (ултра физички контакт): Enhanced polish with better surface finish. Return loss typically >50дБ. Препоручује се за-апликације велике брзине.

АПЦ (физички контакт под углом): 8-degree angled polish minimizes back-reflection. Return loss >60дБ. Првенствено се користи са једним-модним влакном, али је доступан за специјализоване вишемодне апликације.

Протокол чишћења

Контаминација је водећи узрок кварова везе. Чак и једна честица прашине од 1 μм може блокирати значајан пренос светлости кроз језгро од 50 μм. Пре сваког спајања, прегледајте крајеве конектора-са оптичким оптичким оптичким увећањем од 200к или већим и очистите их-масама које не остављају длачице користећи ИПА (изопропил алкохол) или касете за хемијско чишћење.

Излагање пословног случаја: Укупни трошкови власништва

Разлика у трошковима између вишемодних влакана често је мање значајна него што се чини:

Пример цене материјала (100м преклопни кабл):

ОМ3: ~45 долара

ОМ4: ~52 УСД (15% премија)

ОМ5: ~$68 (51% премије у односу на ОМ3)

Монтажни радови(исто за све разреде): ~150-300 долара по вожњи

Када рад на инсталацији доминира укупним трошковима, инкрементални трошак навођења ОМ4 у односу на ОМ3 постаје занемарљив-док је осигурање од будућих ограничења пропусног опсега значајно.

За изградњу новог дата центра, препоручујемо ОМ4 као подразумевану спецификацију. Скромно унапред улагање обезбеђује компатибилност са 10ГбЕ, 25ГбЕ, 40ГбЕ и 100ГбЕ опремом без ограничења удаљености у оквиру типичних растојања између сталак-од-рака и реда-од-реда.

Еволук Фибер Солутионс за вашу мултимодну инфраструктуру

У Еволук Фиберу производимо комплетан екосистем компоненти за повезивање са вишемодним влакнима:

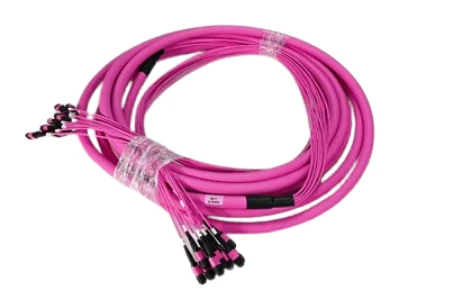

Оптички каблови:Унапред{0}}завршени ОМ3, ОМ4 и ОМ5 склопови у симплекс, дуплекс и МПО/МТП конфигурацијама. Прилагођене дужине од 0,3м до 100м+ са брзим обртом.

Оптички конектори:ЛЦ, СЦ, ФЦ, СТ и МПО/МТП конектори са прецизним цирконијум керамичким ферулама. Губитак уметања<0.2dB, return loss >50дБ. Доступан у ПЦ, УПЦ и АПЦ типовима полирања.

Фибер Оптиц Пигтаилс:Фабрички{0}}полирани пигтаилс за апликације фузионог спајања. ОС2 сингле-моде- и ОМ1-ОМ5 мултимоде варијанте са ЛСЗХ или ПВЦ омотима.

Оптички адаптери:Адаптери за{0}}монтажу на панел и преграде са бронзаним или керамичким навлакама за поравнање. Симплекс, дуплекс и четвороструке конфигурације.

ПЛЦ разделници:Односи од 1к2 до 1к64 у голим влакнима, АБС модулу, ЛГКС касети и пакетима за{4}}монтажу у сталак за ФТТХ/ПОН примену.

Прикључне кутије и разводни оквири:Кућишта за -монтажу и монтажу у сталак{1}} са интегрисаним носачима за спајање и патцх панелима за организовано управљање кабловима.

Наш производни погон у Шенжену одржава ИСО 9001 сертификат са ригорозном контролом квалитета укључујући 100% оптичко тестирање сваког завршеног склопа. Са 12+ година искуства у индустрији и годишњим капацитетом од преко 50 милиона компоненти за повезивање, пружамо услуге телеком оператерима, градитељима дата центара и пословним клијентима широм 50+ земаља.

Без обзира да ли су вам потребни стандардни каталошки производи са -испоруком следећег дана или прилагођена- решења за специфичне захтеве примене, наш технички тим је спреман да подржи ваш пројекат од дизајна до инсталације.
