МПО/МТП влакна: прави разговор који вам је потребан пре следеће изградње центра података

Прошлог новембра, добио сам позив од муштерије из Феникса. Управо су направили кичму од 100Г-изградњу листа-шест месеци планирања, предивно управљање кабловима,{4}}кодирано све у боји. Половина уплинкова не би преговарала.

Испоставило се да је неко зграбио кутију сандука типа Б за дизајн типа А. Кутије су изгледале идентично. Бројеви делова су се разликовали за једну цифру.

Четири сата решавања проблема. Лет у 6 ујутро за њиховог главног инжењера. Коначна штета: 14.200 долара за хитан рад, плус 1.847 долара за ту авионску карту у последњем{7}}минуту. Још увек негде имам снимак екрана фактуре.

Зато ово пишем. МПО/МТП влакна нису ракетна наука, али детаљи ће вас уништити ако не обраћате пажњу. А скале казне са вашим бројем портова-покваре једну ЛЦ закрпу, изгубите једну везу. Забрљате један МТП пртљажник, изгубићете дванаест.

МПО против МТП: Хајде да убијемо ову конфузију

Стално добијам ово питање. „Да ли је МТП само скуп МПО?“

Некако. Али то је као да питате да ли је Лекус само скупа Тојота. Технички да, практично не.

МПО је стандард конектора. ИЕЦ 61754-7, ТИА-604-5 - уобичајена супа абецеда. Било која фабрика са калупом за ферруле може да избије МПО конекторе.

МТП је бренд УС Цонец-а. Измислили су формат са више-влакана{2}}, а затим су провели деценије да га усавршавају. Исти отисак, чвршће толеранције, бољи материјали.

Ево ствари које већина упоредних графикона пропушта: заборавите на дебату о пластичним-против{1}}металних стезаљки. То је сметња.

Елиптични водич је цела игра са лоптом.

Стандардни МПО користи округле вођице. Када спојите два конектора, округле игле могу лагано да се клате у навлаци за поравнање-можда микрон овде, микрон тамо. Не звучи много. Али урадите то 200 пута и образац хабања постаје неуједначен. Спољни положаји влакана почињу да се померају. Ваш губитак при уметању се повећава.

МТП-ове елиптичне игле? Они се{0}}центрирају. Сваки пут. Можете да осетите разлику када их укључите-постоји овај дефинитивни клик када се игла намести, у односу на ону нејасну кашастоћу коју добијате са јефтиним МПО.

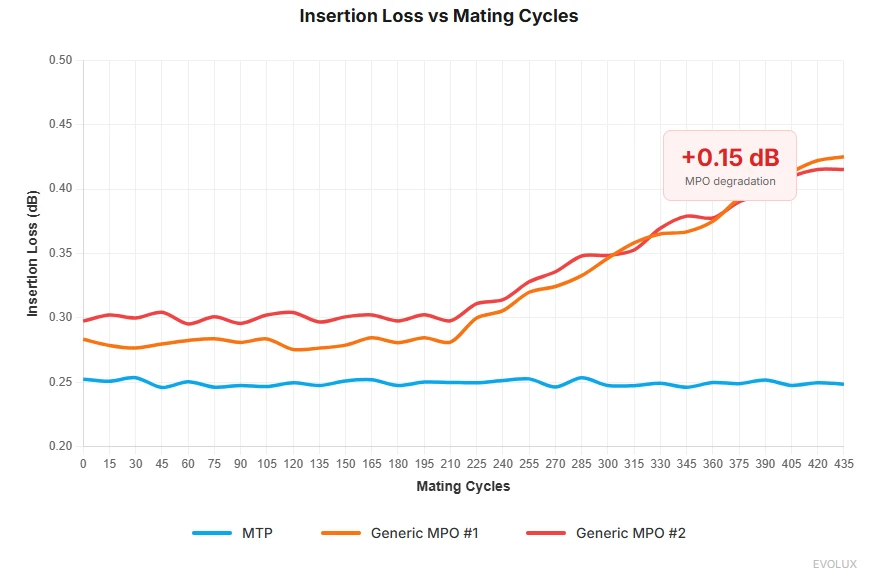

Прошле године смо спровели тест мучења: 437 циклуса парења на шест различитих узорака конектора. До циклуса 300, два генеричка МПО-а су показала деградацију од 0,15 дБ на позицијама 1 и 12. МТП-ови? Равна линија кроз циклус 400.

Тих 0,15 дБ не звучи застрашујуће док не сложите три тачке парења у везу од 400Г са нултом резервом.

Шта је унутар ових ствари

Брза лекција из анатомије, јер разумевање црева помаже када се ствари покваре.

Тхе Ферруле

Замислите сићушну керамичку циглу са 12 рупа избушених на позицијама тачним до око 1 микрона. Људска коса је широка 70 микрона. Говоримо о 1/70 длаке.

У МТП конекторима, прстен лебди на опругама. Зашто? Јер када спојите два конектора заједно, они никада нису савршено поравнати. Пловак омогућава микро-подешавању прстена тако да се контактни притисак равномерно шири уместо да један угао бруси у заборав.

Тај механизам са опругама је такође разлог зашто не бисте требали да{0}}захваћате МТП конекторе када их спајате. Видео сам техничаре како их спајају као да затежу матице. Читава поента флоат-а је да дозволи конектору да пронађе сопствено поравнање. Само притисните док не кликне. Готово.

Тхе Гуиде Пинс

Већ се изговарао о елиптичном дизајну. Саме игле су каљена легура-преживе хиљаде уметања без стварања печурака.

Мушки конектори имају пинове. Женски конектори имају рупе. Звучи очигледно, али гледао сам људе како покушавају да паре мужјака-са-мушкарцима у 2 ујутро у мрачном ормарићу. Не ради. Питај ме како знам.

Тхе Хоусинг

Стандардна МТП кућишта су једно-комад-поларитет и пол се подешавају у фабрици. Погрешно наручите, или враћате каблове или купујете адаптерске плоче.

Ево нечега што вам листови са подацима неће рећи: на ивичним локацијама без-климе-контролисаних климом или индустријским окружењима, јефтина МПО пластична кућишта постају ломљива након неколико година. У нашој лабораторији за тестирање на стрес, упоредили смо оригинална МТП кућишта са генеричким неисправностима под екстремним термичким циклусима. Многи произвођачи смањују трошкове мешањем прекомерног рециклираног материјала у калупе за кућиште-што узрокује деградацију молекуларног ланца која је невидљива голим оком. Али након термичких тестова (-40 степени до +75 степени), отпорност на замор резе опада за преко 40%. Добили смо „дезинтегрисане“ конекторе враћене од купаца, а анализа рушења доследно показује кртост класичног материјала. Зато инсистирамо на коришћењу само девичанске полиетеримидне (ПЕИ) смоле високих карактеристика. На папиру кошта више, али осигурава да се ваши конектори и даље спајају са истим оштрим кликом након десет година у центру података.

МТП ПРО решава проблем конфигурације (више о томе касније), али за сада само знајте: трипут-проверите своје спецификације пре наручивања. РМА процес за магистрални кабл од 400 долара траје три недеље.

Поларитет. Обратите пажњу овде.

Провешћу превише времена на овај одељак јер грешке поларитета чине можда 60% МПО позива за решавање проблема на којима сам био. То је досадно. То је досадно. И апсолутно ће уништити ваш четвртак увече ако га игноришете.

Дуплекс влакно је једноставно. Тк то Рк, Рк то Тк. Мало дете би то могло да схвати.

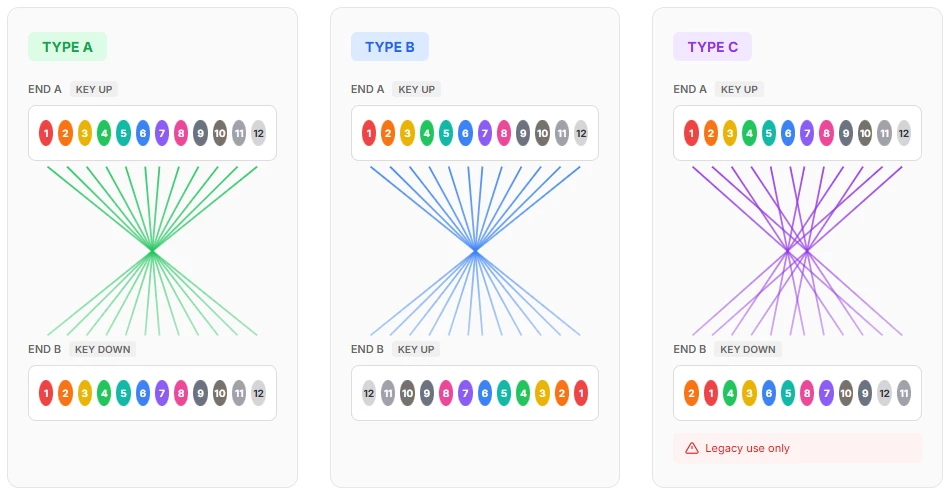

Дванаест влакана у једном конектору? Свака позиција је важна. А постоје три-ТРИ-различита начина на које произвођачи повезују ове каблове.

Тип А

Кључ горе на једном крају, кључ доле на другом. Кабл интерно одражава низ влакана. Позиција 1 иде у позицију 1, али физичко окретање значи да се парови правилно постављају за дуплекс прекиде.

Тип Б

Оба краја кључа. Кабл мења суседне парове: 1↔2, 3↔4, 5↔6 и тако даље. Уобичајено за СР4 примопредајнике.

Тип Ц

Ја лично мрзим тип Ц. Стандард то укључује, наравно. Али у пракси? То је замка.

Тип Ц врши преокрет у пару на врху окретања типа А. Једини пут када сам видео да се правилно користи било је у врло специфичној застарелој Цисцо конфигурацији, а чак и тада, техничар који га је инсталирао није оставио никакву документацију. Провели смо два дана обрнути-инжењеринг мапе поларитета.

Мој савет: осим ако не одговарате постојећој инфраструктури типа Ц, претварајте се да не постоји. Боље ћеш спавати.

Зашто је ово важно у стварном животу

Ево типичне стазе{0}}лишћа са кичмом:

Прекидач за кичму → дебло типа Б → МТП патцх панел → фластер типа А → Прекидач листа

Све ради. Сада замислите да неко-можда извођач радова, можда брза ноћ-технологија смене-замени гепек типа Б за тип А. Кутије су изгледале слично. Етикете су биле мале.

Шта се дешава? Делимична повезаност. Влакна 1-2 раде. Влакна 3-4 не. Влакна 5-6 раде. И тако даље.

Симптом изгледа баш као лош примопредајник. Или прљави конектор. Или прекид влакана. Губићете сате јурећи духове пре него што неко коначно разбије мапу поларитета и открије прави проблем.

Као произвођачу, најстрашнија ствар нису сложене шеме ожичења-већ „скривене грешке у производњи“. У нашој деценији-плус производног искуства, видели смо шта се дешава када процесима склапања недостају одговарајуће контроле. Најчешћи начин квара? Грешке поларитета услед ротације фибер рибона током завршетка. Без аутоматске верификације, уморни радници могу ненамерно да ротирају траку за 180 степени-што је грешка која је невидљива голим оком, али разорна за везу. Извештаји о анализи грешака у индустрији сугеришу да ово чини отприлике 1% каблова из објеката без мера заштите од грешака. На нашој производној линији спроводимо потпуно аутоматизовано тестирање поларитета-сваки кабл генерише јединствени отисак прста поларитета пре него што се пошаље. Управљање поларитетом не би требало да зависи од среће инсталатера; потребно га је закључати у фабрици кроз физичку заштиту од грешака и аутоматизовану инспекцију.

После те ноћне море, поставили смо чврсто правило: при сваком великом постављању, насумично повлачимо-5% каблова пре него што оду у лежиште. Проверите стварно мапирање влакана, а не налепницу. Никада не верујте етикети.

Тхе Фик

Документ. Све.

Пре него што покренете један кабл, направите мапу поларитета. Табела, Висио дијаграм, скица салветом-Није ме брига. само запиши:

Који тип кабла где иде

У ком правцу је окренут кључ на сваком крају

Шта је очекивано пресликавање-у-влакна?

Означите оба краја сваког кабла типом поларитета. Не само број дела-стварни поларитет. Користим траку у боји: плаву за А, жуту за Б. Ниска-технологија, али ради.

Један купац са којим радим штампа КР кодове који се повезују са њиховом базом података документације. Оверкилл? Можда. Али три године нису имали поларитет.

Напомена: Ова путања са два-сегмента одржава исправан поларитет за пробој 4×25Г. Промените било који кабл без поновног израчунавања и решавате проблеме у поноћ.

Лосс Будгет Матх

Свака оптичка веза има буџет за напајање. Предајник даје Кс дБм. Пријемнику је потребно најмање И дБм. Разлика је у буџету за губитке-то је оно што трошите на слабљење влакана, губитке конектора и спојеве.

Код 10Г, буџети за губитке су били великодушни. Можете користити конекторе за смеће и још увек имати маргину.

На 100Г, математика постаје строжа.

На 400Г, ви бројите десетинке дБ као шкртац који броји пеније.

100ГБАСЕ-СР4 пример

ИЕЕЕ вам даје укупни губитак канала од 1,9 дБ за 100Г СР4 преко ОМ4 на 100 метара.

Хајде да направимо реалистичну везу:

100м ОМ4: 3,5 дБ/км × 0,1 км=0.35 дБ

Два МТП споја (прекидач→панел, панел→патцх)

Ако користите генерички МПО на 0,75 дБ сваки:

То није маргина. То је трака са грешком на вашој опреми за тестирање.

Једна зрнца прашине на једном крају-и прекорачили сте буџет. Једна мало дужа кабловска линија, преко буџета. Један конектор који је дошао из петком поподневне смене у фабрици, преко буџета.

Иста веза са МТП Елите на 0,35 дБ сваки:

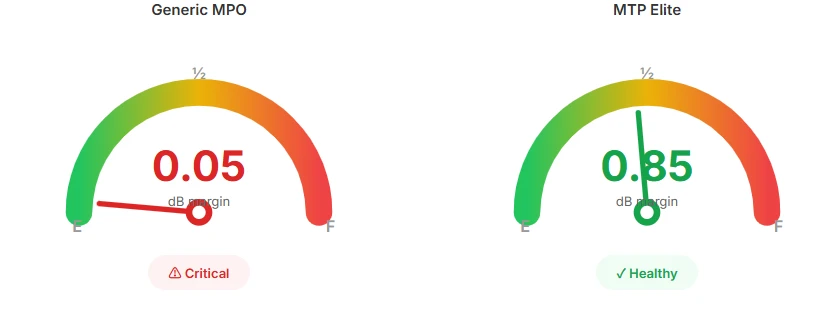

Сада можете да дишете. Прашина се дешава. Температуре дрифт. Влакна старе. Та маргина од 0,85 дБ апсорбује стварни свет.

Аналогија путовања

Замислите губитак буџета као што је вожња по{0}}земљима са резервоаром за гас који не можете да допуните.

Генерички МПО почиње са пола резервоара. Кратка путовања? У реду. Али покушајте да стигнете од Феникса до Денвера, и знојите се сваку миљу, гурајући се до бензинске пумпе на испарењима.

МТП Елите вас покреће у потпуности. Иста дестинација, али сада можете ићи заобилазним путем, покренути климу, а не паничарити када наиђете на грађевински саобраћај.

Одредиште (ваша брзина преноса података) се не мења. Ваша маргина за изненађења јесте.

МТП Елите против Стандарда: Када платити премију

УС Цонец продаје две врсте:

Стандардни МТП:Макс. 0,50 дБ губитак уметања. Типично је око 0,35 дБ.

МТП Елите:Макс. 0,35 дБ. Типично је 0,15-0,25 дБ.

Елите кошта 15-30% више у зависности од броја влакана и добављача. вреди тога?

Ево како ја размишљам о томе.

Иди Елите када:

Ваша математика губитака оставља мање од 0,5 дБ маргине након што се све сабере

Имате три или више тачака парења на путу

Сада радите 400Г или ћете бити у року од 3 године

Кабл је главна инфраструктура која ће бити у зидовима деценију

Стандард је у реду када:

Везе испод 50м са само 1-2 парења

Удобна маргина на 40Г или 100Г

Патцх каблови које ћете ионако мењати сваке године-зашто плаћате премију за потрошни материјал?

Заиста мали буџет и урадили сте математику да бисте доказали да функционише

Моје опште правило: Елите за стабла, Стандард за закрпе.

Ево логике. Трупци иду у плафон, испод пода, кроз зидове. Они остају тамо 7-10 година. То је основа ваше мреже – апсолутно не можете јефтино платити маргине губитка за инфраструктуру коју нећете додиривати деценију.

Са становишта прецизности производње, разлика између класа Елите и Стандард није само оних 0,1 дБ на папиру. Производња конектора Елите-разреда захтева проширено супер-полирање крајњег-површине и одбацивање било каквих ферула са параметрима граничне геометрије као што је померање врха. Моја основна-препорука купцима: ковчези морају бити Елите. Када су конектори за гепек закопани у носаче каблова, њихове тачке спајања су фиксиране. Патцх каблови су течни и стално се мењају. Ако вам геометрија феруле пртљажника није савршена, није важно колико су ваши спојни каблови{10}}притисак у физичком контакту увек неуједначен. Потрошите новац на прецизне компоненте које се не померају. То је филозофија трошкова која заправо има смисла у производњи.

Закрпе? Они су потрошни материјал. Оперативни техничари их повлаче, преусмеравају, газе, случајно преврћу столице преко њих. Просечан животни век је можда шест месеци до годину дана пре него што се замене. Трошење премиум долара на елитне закрпе док покрећете маргиналне стабљике је унатраг-полирате кваку док темељ пуца.

Један изузетак: ако се укршта-повезујете преко собе за састанке-у цоло, идите Елите свуда. Не можете да контролишете квалитет кабла на другој страни тог хендофф панела.

МТП ПРО: Поправке на терену које заиста функционишу

Традиционални МТП закључава поларитет и пол у фабрици. Наручите погрешно? Вратите га, сачекајте три недеље, објасните свом пројект менаџеру зашто је распоред пропао.

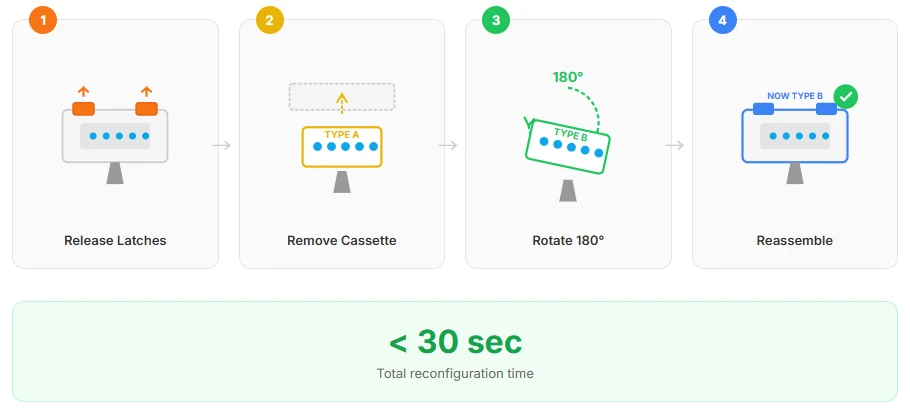

МТП ПРО вам омогућава да промените поларитет (Тип А ↔ Тип Б) и пол (мушки ↔ женски) на терену. Нема посебних алата за поларитет-само отворите кућиште. За промену пола потребан је алат за вађење игле, али то је и даље посао од 30 секунди.

Премија је 20-40% у односу на стандардни МТП. Звучи стрмо.

Али хајде да направимо математику-збрка:

Ако радите велику имплементацију са било каквом нејасноћом о томе шта је већ инсталирано, МТП ПРО се исплати први пут када нешто не одговара цртежу.

За окружења којима се управља колокација или{0}}трећа страна, обично препоручујемо клијентима директно МТП ПРО спецификацију. У оним сценаријима „црне кутије“ где не можете да предвидите поларитет или пол другог краја, променљива способност ПРО није само згодна-то је осигурање. Видели смо да су клијенти угасили читавих десет-хиљада-пројеката са влакнима на недељу дана јер се испоставило да су оба краја мушка. Као произвођач, производимо конекторе ПРО-серије да бисмо вратили ауторитет за конфигурацију на терен-елиминишући ризике у ланцу снабдевања узроковане недостацима у комуникацији у раној{10} фази.

За мале, добро{0}}документоване верзије где контролишете сваку променљиву? Стандард је у реду.

МТП-16: Престаните да трошите влакна

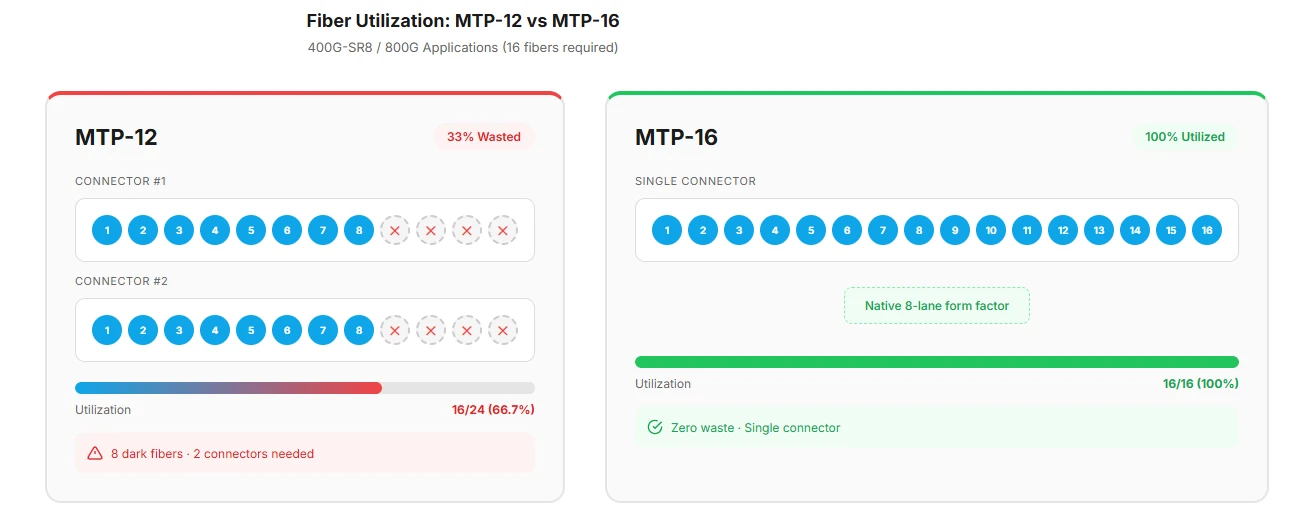

Прљава тајна о МТП-у са 12 влакана: троши трећину вашег влакна за апликације са 8 трака.

40Г користи 4 траке (8 влакана). 100Г користи 4 траке (8 влакана). 400Г користи 8 трака (16 влакана). 800Г користи 8 трака (16 влакана).

МТП-16 то поправља. Шеснаест влакана, осам дуплекс парова, нула отпада.

За 400Г-СР8 и предстојећи талас од 800Г, МТП-16 је изворни фактор облика. Ако градите нову инфраструктуру за обуку вештачке интелигенције-они ГПУ кластери којима је потребно 400Г или 800Г између сваког чвора сада се стандардизују на МТП-16. Делта трошкова је занемарљива, и нећете ишчупати стабла од 12 влакана за две године.

Чуо сам од хиперскалерског контакта прошлог месеца: већ су се обавезали на МТП-16 за све нове верзије. Само побољшање коришћења влакана оправдало је промену алата.

Енд-Инспекција лица: досадан део који вас штеди

Бићу кратак јер је то најмање интересантна тема. Али прескакање је разлог зашто људи спаљују примопредајнике од 2.000 долара.

МТП конектори имају 12, 16 или 24 влакна у једном прстену. Једна честица контаминације на једном влакну покрива цео конектор. Шансе за контаминацију скале са бројем влакана.

ИЕЦ 61300-3-35 дефинише чисто. Ево резимеа:

Та централна зона-25 микрона је брутална. Једна честица прашине. Један. И ваша 400Г веза почиње да даје ЦРЦ грешке.

Не можете ручно да прегледате 12+ влакана по конектору по крају за сваки кабл. Набавите аутоматску МТП сонду (4.000-8.000 УСД). Исплати се када први пут ухватите контаминацију пре парења уместо након замене примопредајника.

Протокол чишћења:

1. Прво прегледајте. Увек.
2. Ако је прљаво: обришите суво. Ради 80% времена.
3. Још увек прљаво: ИПА мокро чишћење.
4. Поново{0}}прегледајте пре парења.
5. Неуспешно након мокрог чишћења? Конектор може бити оштећен. Не форсирајте.

Једна ствар почетници греше: претпостављају да је мокро чишћење увек темељитије него суво. На МТП конекторима, то је катастрофа која чека да се догоди. Остаци ИПА који не испаре у потпуности стварају лепљиве микро-замке у рупицама за иглице{3}}и те замке привлаче више прашине него што сте започели.

Под фабричким микроскопом од 400к често видимо невидљивог убицу који је за собом оставио „мокро чишћење“: ИПА филмове остатака. Многи купци користе средство за чишћење плоча или алкохол високе{2}}концентрације, али ако је однос смеше погрешан или је испаравање непотпуно, површински напон течности буквално „закључава“ фине честице право у МТП отворе за иглице. Због тога се неки каблови добро тестирају тек из кутије, али показују велики губитак након само неколико циклуса парења. Наша препорука у радњи: хемијско чишћење се бави деведесет посто случајева. Ако је мокро чишћење апсолутно неопходно, користите специјализоване раствараче за чишћење-без остатака, а затим прочишћавање азотом под високим{7}}притиском. Циљ је очување „неисправног интегритета“ на крају влакна-површине-, а не хемијски деградирање прекомерног третмана.

Наше правило: увек прво обришите суво. Сачувајте мокро чишћење за тврдоглаву контаминацију-уља за кожу са прстију техничара, остатке лепка, такве ствари. А ако радите мокро чишћење, одмах га пратите са два пролаза сувим брисањем. Замислите МТП као прецизну оптику: што је суво, то безбедније.

Један детаљ који се често занемарује: дизајн поклопца за прашину је важнији него што људи схватају. Поклопци који сувише чврсто приањају приморавају техничаре да повуку пртљажник током уклањања, потенцијално оптерећујући склоп ферула. Када смо дизајнирали наше поклопце за прашину, посебно смо конструисали затегнутост хватања како бисмо уравнотежили заштиту од контаминације и једноставног уклањања-довољно чврсте да остану на месту током руковања, довољно лабаве да се не борите са њима у 2 сата ујутру у тамном ормарићу. Овакве ситнице се не налазе ни у једном техничком листу.

Оквир одлука

Ево варалице. Али прочитајте звездице-ту су праве смернице.

звездице:

⚠️ У близини ХВАЦ опреме или компресора?Вибрације временом попуштају везе. Идите на МТП (металне стезаљке) чак и ако математика губитака каже да је генерички у реду.

⚠️ Лабораторијско окружење са сталном реконфигурацијом?МТП ПРО, чак и ако је поларитет „познат“. Планови се мењају. Сачувај себи главобољу.

⚠️ Повезивање са постојећим генеричким МПО транковима?Не трошите новац на елитне закрпе{0}}прво надоградите гепеке. Ланац је јак онолико колико је јака најслабија карика.

⚠️ Цоло за{0}}моја соба?Елита свуда. Ево ствари о колокацији: не можете да прегледате шта је на другој страни те демаркационе табле. Немате појма да ли користе квалитетне џемпере или најјефтиније што њихово одељење набавке може да пронађе. Оно што можете контролисати је ваша страна везе. Гоинг Елите са ваше стране ствара додатних 0,3 дБ маргине-и у окружењу „црне кутије“ где сте слепи за половину везе, та маргина је често разлика између сталног зеленог светла и жутог аларма који трепери.

За МПО/МТП канале, касете и модуле за разбијање који покривају цео овај асортиман, можете пронаћи детаљне спецификације и доступност залиха уЕВОЛУКС каталог. Наш одељак са оптичким конектором обухвата МТП-12, МТП-16 и ПРО варијанте – све произведене уз контролу квалитета и протоколе инспекције о којима се говори у овом водичу.

МПО/МТП влакна нису компликована када усвојите три ствари:

Квалитет конектора се мења са брзином.40Г опрашта аљкавост. 400Г не опрашта.

Грешке поларитета изгледају као све осим грешака поларитета.Документ пре инсталирања.

Буџети за губитке су мањи него што мислите.Израчунај. Ако је близу, надоградите спецификације конектора.

И једно лично мишљење: МТП Елите на кичми је скоро увек вредан премије. Укупна разлика у трошковима за изградњу центра података је грешка заокруживања у поређењу са једном ноћи хитног решавања проблема.

Референце

1. УС Цонец МТП спецификације: хттпс://ввв.усцонец.цом/
2. Водич за ФС.цом МТП конектор: хттпс://ввв.фс.цом/блог/а-свеобухватан-водич-за-мтп-цоннецтор-958.хтмл
3. ТИА-568.3-Д: Стандардне компоненте за каблове са оптичким влакнима
4. ИЕЦ 61754-7: Спецификације породице МПО конектора
5. ИЕЦ 61300-3-35: Критеријуми за инспекцију крајњег лица
6. ИЕЕЕ 802.3бм/цм: оптички стандарди 100Г и 400Г
