Како одабрати патцх панел са оптичким влакнима или ОДФ?

Избор панела са оптичким влакнима - који се често назива ОДФ или оптички дистрибутивни оквир - ретко је само питање подударања броја влакана са линијом на котацији. У правој телеком соби, ФТТХ приступној мрежи, пословном ЛАН-у или дата центру, панел такође мора да поправи долазни кабл, заштити спојеве, држи адаптере, усмерава каблове за повезивање, носи јасне етикете и остави простора за раст. Погрешите те детаље и јефтина-плоча која вам изгледа тихо кошта времена током инсталације, а опет при свакој будућој надоградњи.

Овај водич је написан из перспективе одабира и испоруке пасивних компоненти оптичких влакана за ФТТХ, телекомуникације и пројекте центара података. Пролази кроз одлуке које су заиста важне у вези са капацитетом - локације, монтажом, адаптерима, спајањем и управљањем кабловима - и завршава се матрицама за избор, контролном листом РФК и контролном листом за проверу коју можете поново да користите при следећој куповини.

Шта је патцх панел са оптичким влакнима / ОДФ?

Патцх панел са оптичким влакнима је јединица за управљање влакнима која се користи за завршетак, организовање, спајање, повезивање и заштиту оптичких влакана. Наћи ћете га у телеком собама, дата центрима, ФТТХ приступним мрежама, пословним мрежама и комуникационим ормарима.

У свакодневном-то-језику пројекта, „патцх панел са оптичким влакнима“, „патцх панел са оптичким влакнима“, „ОДФ“ и „оптички дистрибутивни оквир“ се често користе наизменично. Механички дизајн варира, али посао је исти: да се влакнасте везе лакше управљају, тестирају, одржавају и проширују. Ако желите потпунију анализу где се термини разликују, ово поређење аОДФ у односу на патцх панелу системима са оптичким влакнима је добро место за почетак.

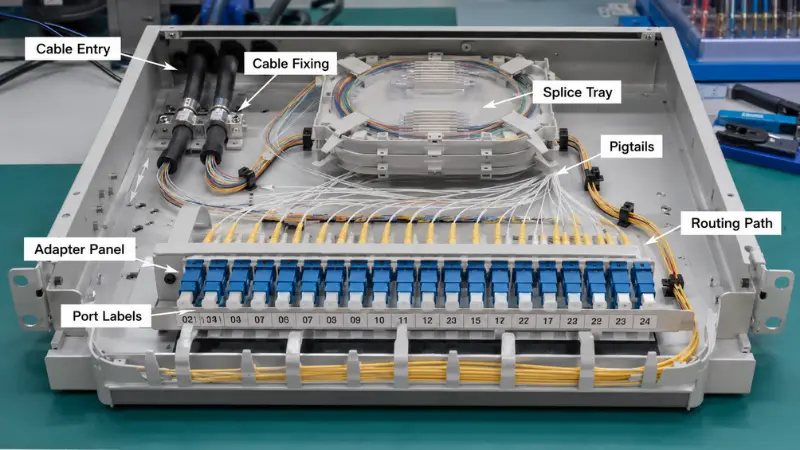

Типичан фибер патцх панел комбинује неколико елемената:

• -Адаптерске плоче које држе спојнице СЦ, ЛЦ, ФЦ или МПО
• -Таблице за спајање које штите спојеве за спајање и складиште вишак влакана
• -Пигтаилс влакана спојени са долазним каблом
• -Тачке за причвршћивање каблова и улазни отвори за растерећење напрезања
• -Интерне путање рутирања које одржавају радијус савијања
• -Област за управљање патцх каблом на предњој страни
• -Ознаке порта или идентификација

•

Зашто је важан избор правог фибер патцх панела?

Патцх панел је обично мали део укупног буџета мреже, али има огроман утицај на квалитет инсталације и године одржавања након тога. Панел који одговара локацији омогућава инсталатерима да чисто усмеравају влакна, штите тачке спајања, контролишу напон савијања и брзо пронађу било који прикључак. Лоше одабран ствара пренатрпано рутирање, незгодно одржавање, насукан капацитет и неуредно поље закрпа.

Пре него што се посветите моделу, требало би да одговори на три груба питања: да ли може да носи број влакана који вам је сада потребан, може ли техничар да га инсталира и одржава без борбе, и да ли може да расте заједно са мрежом уместо да буде ишчупан и замењен? Ако је било који одговор не, нижа цена налепнице то ретко надокнађује.

Кључни фактори које треба узети у обзир при одабиру патцх панела са оптичким влакнима

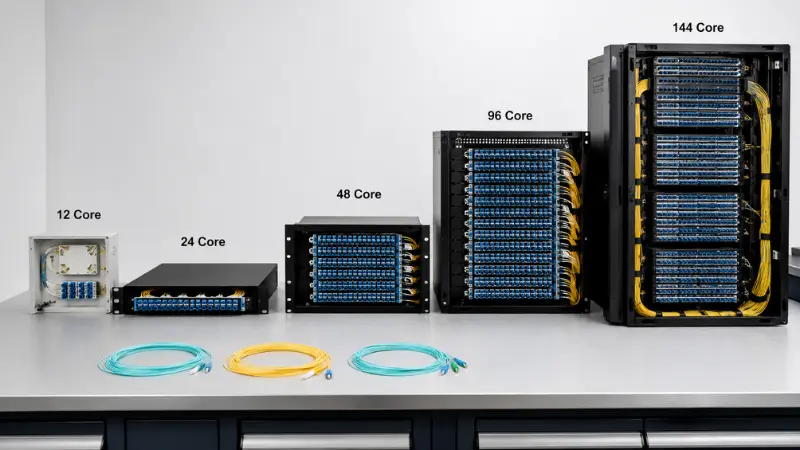

Број влакана и капацитет портова

Број влакана је први број који већина купаца проверава. Уобичајене ОДФ конфигурације имају 12, 24, 48, 72, 96 и 144 језгра. Мала ФТТХ тачка дистрибуције може бити у реду са кутијом за монтирање на зид са 12- или 24 језгра; телеком соба или језгро предузећа често слете на 24- или 48-језгрене рацк панеле; а центар података високе густине или тачке окоснице гурају ка 96 или 144 језгра.

Грешка је тачна величина плоче према данашњем броју влакана. Изводљиво правило јеструјна влакна + резервни капацитет + простор у регалу: узмите влакна која сада прекидате, додајте простор за везе које разумно можете предвидети, а затим проверите шта висина вашег сталка заправо дозвољава. Ако пројекат осветљава 24 влакна, али је вероватно да ће се локација удвостручити, панел са 48 језгара обично кошта много мање од рада касније замене јединице.

Као полазна тачка:

• Мала приступна тачка - 12 до 24 језгра
• Стандардна телеком соба - 24 до 48 језгара
• Већа тачка дистрибуције - 72 до 96 језгара
• Језгра велике-кичме или центра података - 96 и више

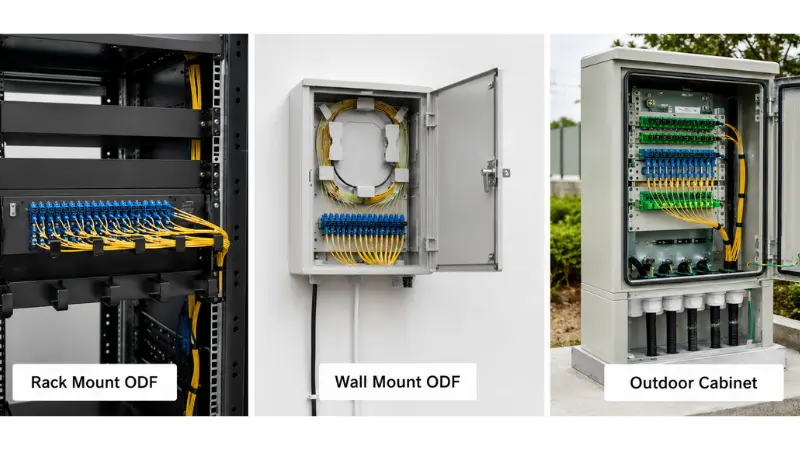

Монтажа на рацк, зидна монтажа или инсталација на отвореном

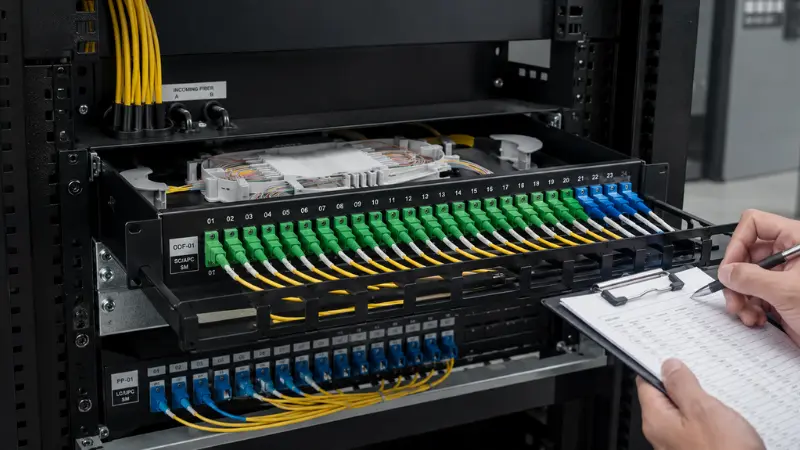

Инсталационо окружење, више од било чега другог, диктира форму панела. Патцх панел од 19-инча за монтирање на рек се уредно поставља у стандардне сталке поред прекидача, ОЛТ-ова и преносника, због чега доминира телеком собама и центрима података. ОДФ за монтажу на зид одговара локацијама без река - ФТТХ приступних тачака, мрежама малих зграда, дистрибутивним тачкама у коридорима и филијалама. Орман за дистрибуцију влакана на отвореном је за уличне ормаре и полу-спољашње положаје, где су заптивање, механичка чврстоћа и улаз каблова важнији од тога колико компактно или уредно изгледа кутија.

Закачите локацију пре него што одаберете: у рек-у од 19-, на зиду, унутар телекомуникационог ормарића, у спољној приступној тачки или у реду-центра података велике густине. Ако панел изађе напоље, третирајте заштиту од уласка као чврст захтев, а не као лепо--потражите - наведену ИП оцену, кућиште отпорно на УВ зрачење и одговарајуће заптивене уводнице, и потврдите то против путаваш унутрашњи и спољашњи кабл је инсталиран.

1У, 2У или више: Одабир висине рацк-а

За рацк панеле, висина је сопствена одлука, а не само функција броја влакана. Патцх панел од 1У са оптичким влакнима штеди највише простора у рек-овима и подразумевани је за редове центара података, али исти 1У који удобно држи 24 ЛЦ дуплекс порта може се осећати скучено када покушате да додате носаче за спајање и усмеравате каблове за спајање на предњој страни. Повећањем до 2У добијате радну просторију: дубље посуде, лакше намотавање лабавих влакана и предње закрпе које се не боре са вама током потеза, додавања и промена.

Једноставан начин да одлучите: изаберите 1У када је густина приоритет и панел је углавном пре-завршено закрпање; изаберите 2У или више када исти панел мора да садржи и спајање поља, веће снопове или честу реконфигурацију. Бројање само портова и игнорисање простора који је тим портовима потребан иза и испред адаптера, једна је од најчешћих грешака у одређивању величине.

Фиксни тип наспрам клизног типа

Рацк панели долазе у фиксним и клизним дизајном. Фиксна плоча за монтирање у сталак је једноставнија, чвршћа и обично јефтинија - разуман избор где се влакна постављају једном и ретко се поново додирују. Клизна плоча се повлачи напред на шинама тако да техничар може да дође до носача за спајање, адаптера и унутрашњег отвора, а да ништа не одваја.

Промена{0}}је прави новац у односу на реално време. На локацијама на којима се портови често реконфигуришу, клизна ладица вам омогућава да радите на везама без уклањања целе плоче са сталка, што на заузетом оквиру може да претвори пола-сатног посла у неколико минута. За везу са мало-додиром која ће остати нетакнута годинама, фиксни панел је боља вредност. Изаберите клизање када су одржавање, тестирање или надоградње чести; изаберите фиксне када нису.

Тип адаптера: СЦ, ЛЦ, ФЦ или МПО

Адаптер мора да одговара конекторима који су већ у вашој мрежи, тако да је ово одлука коју потврђујете у односу на каблове, пигтаилове и портове опреме, а не нагађате.

СЦ адаптери остају радни коњ за ФТТХ, ФТТк и телеком приступ. У ПОН и ФТТХ, СЦ/АПЦ је уобичајен избор јер крајња страна под углом од 8- степени рефлектује залуталу светлост назад у омотач уместо у језгро, задржавајући ниске повратне губитке – управо оно што је потребно пасивним оптичким разделницима. СЦ/УПЦ се појављује у другим стандардним везама где тај угао није потребан. Полирање није заменљиво: АПЦ се спаја само са АПЦ-ом, а наметање АПЦ феруле на УПЦ оштећује оба. Ако вам је пољско питање ново, ово објашњење иде даљеразлике између ПЦ, УПЦ и АПЦјасно излаже. Губици поврата и сами губици уметања су оцењени исподИЕЦ стандарди за међусобно повезивање оптичких влакана, што је референца до које треба да се налази табела са подацима вашег добављача.

ЛЦ адаптери доминирају центрима података и опремом велике{0}}густине јер је ЛЦ конектор отприлике упола мањи од СЦ. Та разлика у величини је цела поента: ЛЦ дуплекс панел стане далеко више портова у исти 1У него што СЦ панел може, што је битно када је свака јединица рек-а спорна. Већина портова комутатора и примопредајника - СФП, СФП+, КСФП преламања - завршавају се у ЛЦ, тако да панел обично прати опрему.

ФЦ адаптери, са својом спојницом са навојем, и даље се појављују на неким телекомуникационим, тестним и мерним или старим позицијама где је шраф{0}}на вези отпоран на вибрације. МПО/МТП адаптерски панели су опет друга категорија: носе 8, 12 или 24 влакна у једном навоју и постоје да би учинили каблове високе{5}}густине и унапред-практичним, напојним каналима-и-касетним системима у центру података. Ако мерите опције густине за густу грађу, погледајте овај практични водичпоређење ЛЦ са МТП/МПОвреди прво прочитати.

Пре него што наручите, решите неколико ствари: тип конектора (СЦ, ЛЦ, ФЦ, СТ, МПО/МТП); полирање (УПЦ или АПЦ); симплекс, дуплекс или куад адаптер;једноструки-режим или вишемодни(ово се не може мешати на линку); и да ли се плоча испоручује напуњена адаптерима и пигтаилима или гола. Пречица за брзу одлуку:

• ИзабериСЦ/АПЦза ПОН, ФТТХ и већину приступа дистрибуцију.
• ИзабериЛЦ, обично дуплекс, када густина порта или завршетак{0}}страни прекидача управљају дизајном.
• ИзабериФЦсамо тамо где је наведен интерфејс са навојем,{0}}отпоран на вибрације.
• ИзабериМПО/МТПза магистралне канале и унапред{0}}завршене каблове велике-

Панел закрпа са учитаним и неучитаним

Једно питање које затече купце је да ли панел стиженапуњенилиистоварен. Напуњена плоча за спајање влакана долази са уграђеним адаптерима и, често, унапред{1}}инсталираним пигтаиловима, тако да теренски тим мора само да споји и закрпи. Неоптерећени фибер патцх панел је празна шасија: сами додајете адаптерске плоче и пигтаилове, што даје флексибилност за мешање типова конектора или промену конфигурације, али додаје време за монтажу на лицу места.

Изаберите напуњену плочу када је тип конектора фиксиран, запремине се понављају и када желите да минимизирате рад на терену. Изаберите унлоадед када пројекат још увек има отворене променљиве - различите типове полирања на свим сајтовима, прелаз између стандарда конектора или жељу да се једна шасија на складишту и попуњава по потреби. Ако још увек одлучујете како се та влакна уопште завршавају, ово поређење одбрзи конектори против фузионог спајањаје користан сапутник. У сваком случају, извршите експлицитно учитавање или истовар стања добављача на цитату, јер вам "патцх панел" сам по себи не говори шта је у кутији.

Захтеви за спајање и дизајн лежишта за спајање

Неки панели повезују само претходно{0}}терминиране каблове; други морају да спајају долазећа влакна. Ако оптички кабл мора да се споји са пигтаилима на лицу места, панелу је потребно довољно лежишта за спајање, навлака за спајање и складиштења да би се влакно намотало без чврстих кривина. Лабави спољни кабл, на пример, доводи до дугих тампон цеви које треба негде да седе, тако да се послужавник који је у реду за уредан унутрашњи кабл може бити преоптерећен на терену.

Капацитет лежишта је детаљ који људи прескачу. Једно лежиште обично садржи фиксни број спојева и заштитних рукава; прекорачите га и техничари почињу да слажу влакна, што отежава касније одржавање и ризикује саме спојеве које покушавате да заштитите. Потврдите колико ће влакана бити спојено, да има довољно тацни за њих са мало резерве, да липигтаилссу укључени или се посебно наручују, и да се до тацне може доћи и након што се плоча напуни. Ако желите позадину на самом споју, овај преглед објашњавасврха спајања фузијом.

За-претерминисано каблирање, носачи за спајање могу бити непотребни, а фокус се помера на адаптерске плоче, фиксирање каблова и постављање каблова са предње-бочне стране.

Увод каблова, усмеравање и радијус савијања

Довољно портова није исто што и добро управљање влакнима. Панел такође мора да пусти каблове и патцх каблове да уђу, усмере и изађу без борбе. Прво проверите правац уласка у односу на локацију - неки панели узимају кабл са задње стране, други са бочне или горње стране, а спољним ормарићима су потребне заптивене уводнице. Рецк панели би требало да вам дају тачку фиксирања и растерећење од напрезања тако да тежина долазног кабла никада не повуче спојеве.

Унутра, влакнима је потребан јасан пут, а патцх каблови не би требало да блокирају приступ адаптерима или лежиштима. Усмеравање такође мора да поштује радијус савијања: савијање влакана чвршће од његовог номиналног минимума повећава губитак уметања и временом може да напукне стакло. Уместо да верујете броју који сте негде прочитали, пратите минимални радијус савијања - савијања-неосетљивих влакана од произвођача каблова и конектора дефинисаних уИТУ{0}}Т Г.657препорука је толерисати строже рутирање, али ауторитет је лист са спецификацијама, а не нагађање. Панел који ово добро подноси даје вам тачке фиксирања, глатко унутрашње усмеравање, лабаво складиштење, чисто раздвајање између улазног кабла ипатцх каблови, и простор за одржавање.

Означавање и будућа експанзија

Означавање се игнорише при набавци и онда постаје критично када неко први пут мора да прати струјно коло под притиском. Јасна идентификација порта је оно што омогућава техничару да тестира везу, изолује грешку и избегне повлачење погрешног преклопног кабла -, а на великом оквиру, лоше означавање тихо додаје време сваком позиву за одржавање и ствара стварни ризик од прекида везе са активном услугом.

Експанзија је друга половина. Ако се сваки порт користи првог дана, следећи захтев за сервис значи још један панел, више простора у рек-у и више каблова. Остављање резервних позиција адаптера или одабир панела са модуларним адаптерским плочама чини далеко лакшим додавање капацитета или промену типова конектора током надоградње уместо да се почне изнова.

Упоређени типови патцх панела са оптичким влакнима

Водич за брзи избор: Који ОДФ треба да изаберете?

Горе наведени фактори су у интеракцији, тако да је овде сажет приказ који мапира уобичајене сценарије пројекта на разумно подразумевано. Третирајте га као почетну тачку и прилагодите се сопственом простору рек-а и интерфејсима опреме.

Примери практичног избора

Пример 1: Мала ФТТХ тачка дистрибуције

Замислите дистрибутивну тачку поред ивичњака или подрума који храни групу претплатника са ПОН-а. Улазни и дистрибутивни каблови улазе, влакна се спајају у пигтаилове, а претплатничке линије се закрпе. Овде је обично довољан ОДФ за монтирање на зид од 12 или 24 језгра, опремљен СЦ/АПЦ адаптерима како би повратни губици били ниски за напајање разделника. Ограничења која гризу су физичка: ограничен простор на зиду, кабл за одвод који треба одговарајуће растерећење затезања и етикете које су довољно јасне да следећи техничар може да пронађе правог претплатника без праћења сваког влакна. Потврдите да кутија има лежиште за спајање величине за број и даПЛЦ разделникхрањење је урачунато у буџет влакана. За ширу листу делова на ПОН верзији, овоВодич за набавку ФТТХ пасивних компонентије корисна референца.

Пример 2: Дата Центер 1У Рацк Инсталација

У реду центра података, простор у рековима је оскудан и правила су густине портова. Панел је скоро увек 19-инчни, 1У где је то могуће, попуњен саЛЦ дуплекс адаптериили МПО/МТП за каблове-и-касета. Већина веза је унапред-завршена, тако да је спајање ретко, а нагласак се помера на чисто предње поље закрпе, прецизно означавање и модуларни распоред који вам омогућава да касније додате касете. Клизна плоча од 1У овде заузима своје место: када техничар мора да поново-закрпи живу линију, повлачење панела напред умањује рад на слепо иза адаптера. Немојте димензионисати само по броју портова - проверите да ли има довољно простора за постављање преклопних каблова испред потпуно напуњеног панела.

Пример 3: Телеком соба са захтевом за спајање

Када спољни оптички кабл слети у телеком собу и мора да буде спојен на пигтаилс, ОДФ за монтажу у сталак са одговарајућим носачима за спајање је прави алат. Каблу је потребно фиксирање и растерећење напрезања на улазу, уземљење за било који елемент металне чврстоће ако то захтева дизајн кабла, заштита за спајање и довољно простора да се намотај олабави без уских савијања. Капацитет овде је типично 24, 48 језгара или више, са СЦ или ЛЦ адаптерима који су одабрани да одговарају трансмисионом или ОЛТ интерфејсу, и задњим или бочним улазом који одговара распореду сталка. Ако је број или учесталост одржавања висока, прелазак са 1У на 2У се исплати у радној просторији. Учитани адаптери - панела и пигтаилови унапред-уграђени у аКутија са 24 језгра са лежиштем за спајањестиле буилд - скраћује рад на терену; неоптерећена шасија мења то за флексибилност.

Уобичајене грешке које треба избегавати

Бирање само по броју влакана

Панел са 48 језгара није аутоматски бољи од панела са 24 језгра. Ако је унутрашња рута скучена или су лежишта тешко доступна, већи број вам само купује тежу инсталацију. Измерите капацитет заједно са висином сталка, типом адаптера, простором за лежиште и инсталацијом.

Игнорисање приступа за одржавање

Неки панели изгледају компактно и испоставило се да су лоши за сервисирање када су постављени. Ако је предњи зазор мали, фиксна плоча отежава сваку будућу промену; где се везе често реконфигуришу, клизни тип обично штеди више него што кошта.

Мешање типова конектора без плана

СЦ, ЛЦ, ФЦ и МПО нису заменљиви, као ни АПЦ и УПЦ лакови. Потврдите конектор и полирање које користи кабл, пигтаил, примопредајник, ОЛТ, прекидач или преносник пре него што наручите, или ћете поседовати панел који не може да се повеже са мрежом.

Заборављајући на будућу експанзију

Потпуно заузет панел првог дана је проблем који се одлаже, а не избегава. Резервишите резервне портове или изаберите модуларни дизајн када је вероватно да ће мрежа расти.

Поглед на смер улаза каблова

Ако се унос не подудара са сајтом - позади, са стране, на врху или на дну -, инсталација постаје неуредна и растерећење натезања ретко завршава тамо где вам је потребно. Потврдите смер у односу на сталак или зидни распоред напред.

Шта да кажете добављачу пре него што затражите понуду

Тачан цитат зависи од неколико специфичности. Пошаљите ово и добављач ће вам препоручити прави панел уместо да подразумевано користите најјефтинији стандардни модел:

• Апликација - ФТТХ, центар података, телеком соба, пословни ЛАН или спољни кабинет
• Тип инсталације - за монтажу у сталак, зидни носач или на отвореном
• Величина полице - 19-инча и 1У, 2У или прилагођена висина
• Број влакана - 12, 24, 48, 72, 96, 144 или други
• Тип адаптера - СЦ, ЛЦ, ФЦ, СТ, МПО/МТП
• Пољски - УПЦ или АПЦ
• Тип влакна - једноструки-режим или вишемодни
• Спајање - са или без носача за спајање
• Учитана или неучитана плоча
• Смер уласка кабла
• Захтеви за пигтаил и патцх кабл
• Потребе за етикетирање и паковање
• Очекивано будуће проширење

Контролна листа за инспекцију: Верификација панела по доласку

Када панели стигну, брза долазна провера штеди тугу на лицу места. Осим очигледног бројања, потврдите детаље које добављачи повремено смањују да би достигли цену:

• Број и тип адаптера одговарају редоследу, а полирање (АПЦ или УПЦ) је исправно
• Ако су напуњени, пигтаилс су прави конектор, дужина и врста влакана, и чисто седе
• Спојнице су присутне у договореном броју, са навлакама и лабавим капацитетом
• Материјал кућишта и завршна обрада одговарају спецификацији - за спољне јединице, проверите заптивање и ИП оцену
• Кабловске уводнице, комплет за монтажу, налепнице и пакет додатака су све у кутији
• Подаци о тесту губитка убацивања и повратног губитка су дати тамо где је обећано

Ако градња укључује опрему за завршетак у истом сталку, ово упутство се настављаинсталирање патцх панела и прекидачапокрива секвенцу на-сајту.

Често постављана питања

Закључак

Десни патцх панел са оптичким влакнима одговара много више од броја влакана. Одговара окружењу инсталације, конектору и полирању које ваша мрежа већ користи, методу спајања, улазу за каблове, простору за усмеравање, начину на који ће се одржавати и просторији коју оставља да расте. Мала ФТТХ локација добро служи компактним ОДФ за монтирање на зид; центар података се нагиње ка ЛЦ или МПО рацк панелу високе{2}}густине; телеком соба која користи спољни кабл обично жели рацк ОДФ са одговарајућим лежиштима и управљањем кабловима.

Дефинишите окружење и кључне параметре пре него што наручите, поделите их са својим добављачем и проверите панел у односу на њих по доласку. Та дисциплина је оно што производи панел који је лакши за инсталирање, лакши за одржавање и поуздан за живот мреже.
