ЛЦ Фибер Цоннецтор Решења велике густине{0}}: Унибоот вс. Гурните-Повуците

Некретнина за сталак је скупа, а захтеви за пропусним опсегом се стално повећавају. То је реалност. Питање није да ли вам је потребна гушћа инфраструктура влакана-већ је како ћете је изградити без стварања ноћне море за одржавање.

Два дизајна конектора за ЛЦ влакна су се појавила као -решења: унибоот каблови и потисни{1}} конектори са језичком. Они решавају различите проблеме. Избор погрешног кошта вас времена, новца или обоје.

Унибоот приступ

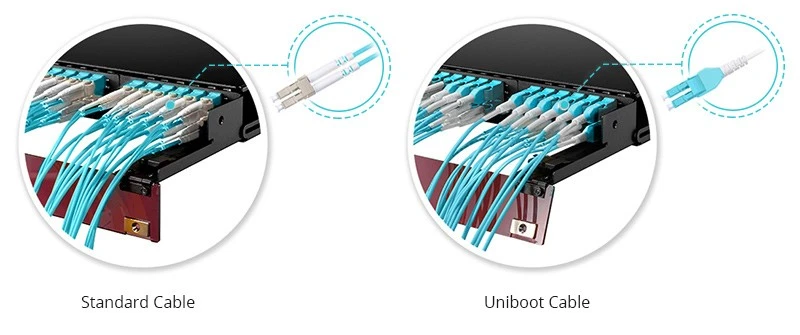

Стандардни ЛЦ дуплекс кабл има два одвојена омотача од 3,0 мм који се налазе један поред другог, а сваки носи по једно влакно. Сада замислите 48 оних нагураних у кућиште од 1У. Задњи део вашег сталка изгледа као шпагети, проток ваздуха је угушен и срећно у праћењу било чега.

Унибоот окреће ту скрипту. Оба влакна пролазе унутар једног омотача од 2,0 мм, завршавајући се у једно обједињено кућиште конектора. Гледате на отприлике половину запремине кабла-понекад боље.

Ево где то постаје практично. Наш инжењерски тим је у последњем кварталу спровео тестове густине за више типова кућишта. Резултати су били прилично доследни:

Тестирање је спроведено са ОМ4 кабловима на 25 степени околине. ЦФМ мерен на задњим издувним гасовима са стандардизованом конфигурацијом вентилатора.

Бројеви капацитета изгледају исто на папиру, али свако ко је радио са потпуно напуњеним ХД панелом зна разлику. Са стандардним дуплексом, борите се са кабловима да попуните последњих 20% портова. Унибоот једноставно... одговара.

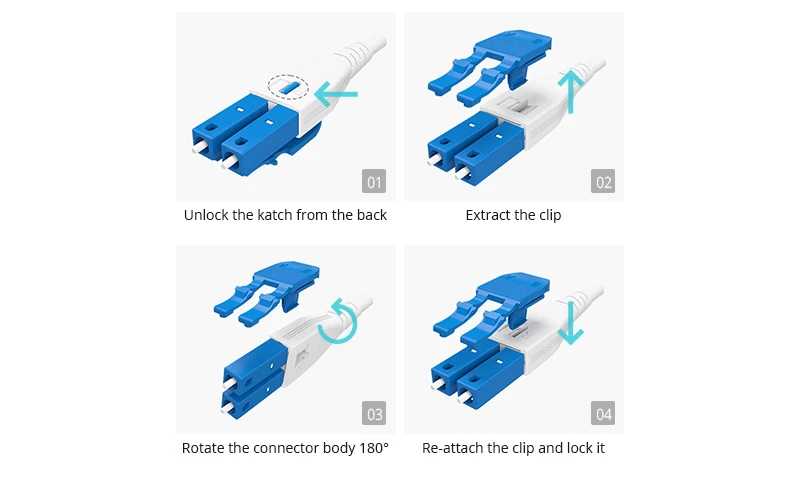

Пребацивање поларитета

У стварном{0}}примену, грешке поларитета често остају неоткривене до завршних фаза пројекта. Чак и за потпуно означену и тестирану подлогу од 200-влакана, померање у последњем минуту са А-Б на АА поларитет доводи до катастрофалне прераде или велепродајне замене каблова када се користе традиционални патцх каблови.

Са традиционалним дуплекс кабловима, или поново-укидате или наручујете нове каблове. Са променљивим унибоот конекторима, отворите кућиште, ротирате позиције влакана и готови сте. Нема алата. Нема спајања. Потребно је око 20 секунди након што то урадите неколико пута.

Механизам се разликује у зависности од произвођача, али већина дизајна ради на истом принципу-два ЛЦ ферула могу да се поново позиционирају унутар кућишта да би се заменили Тк и Рк поравнање. Неки користе флип механизам; други захтевају да извучете чауре и поново их уметнете обрнуто.

Притисни{0}}конектори за повлачење

Други проблем, другачије решење.

Стандардни ЛЦ конектори користе бочну резу-коју је стиснете да бисте је отпустили. Ради добро када имате чист прст. Не ради када су конектори наслагани на 2 мм један од другог у панелу са 96 портова, а онај који вам је потребан је у средини трећег реда.

Притисни{0}}картице премештају механизам за отпуштање. Уместо да посегнете за бочном резом, хватате продужени језичак и повлачите право назад. Једна рука. Један покрет. Суседни портови остају на месту.

Ово је важније него што мислите. Ми смо темпирали техничаре који раде рутинске покрете закрпа на идентичним 48-порт панелима-један са стандардним ЛЦ-ом, други са пусх{5}}повлачењем. Просечно време за искључивање и поновно повезивање једног порта на средини панела:

н=50 покушаја по типу конектора, мешовити нивои искуства међу техничарима

Та разлика од 5 секунди не звучи много док не извршите миграцију са 200 портова током периода одржавања. А она случајна прекида везе? Сваки од њих је потенцијални утицај на услугу плус додатно време за решавање проблема.

Када комбиновати оба: Унибоот са Пусх-Пулл

Неки произвођачи нуде унибоот каблове са интегрисаним пусх{0}}повлачењем језичцима. Добијате предности густине каблова плус предности приступачности. То је премијум опција-обично 30-50% скупља од стандардног унибоот-а – али за имплементације у хиперскали где радна снага кошта мање материјалних трошкова, математика обично успева.

На основу нашег искуства у примени, ево профила клијената који имају највише користи од унибоот + пусх-комбинације:

Корисници панела са ултра-високом{1} густином (УХД).

Када пакујете 96 или чак 144 ЛЦ порта у отисак од 1У, стандардне резе конектора постају физички недоступне. На овим густинама,-потезни језичци нису згодни-за-поседовање-они су само минимум за практичан рад. Ваши прсти буквално не могу да дођу до бочне браве када су конектори тако чврсто наслагани.

АИ рачунарски кластери и ХПЦ окружења

Радно оптерећење за обуку вештачке интелигенције је-осетљиво на кашњење и интензиван је{1}} кабловски рад, често укључује огромна 400Г/800Г примену пробоја. За архитектуре-листа који подржавају ГПУ кластере, препоручујемо ову комбинацију у целом слоју језгра. Ова окружења имају стално подешавање везе и брзо проширење капацитета-потребни су вам конектори који неће успорити ваш оперативни тим.

Прилагођена решења за АИ/ХПЦ примену

Каблови кластера ГПУ-а имају јединствене захтеве: велики број портова, строга ограничења радијуса савијања и забринутост за управљање топлотом. Пружамо комплете каблова прилагођених{1}}дужина дизајнираних посебно за распоред вашег сталка-укључујући одговарајуће-снопове дужине за пребацивање-на-везе за ГПУ које минимизирају опуштање каблова и максимизирају проток ваздуха. Унапред -обележено и бојом-кодирано функцијом (фабрика за складиштење, ГПУ интерконекција, мрежа управљања) да би се убрзала примена.

Добављачи колокације и операције на даљину

Ако ваш пословни модел зависи од-МАЦ-ова великог обима (премештања, додавања, промена) које изводе техничари на даљину, избор конектора директно утиче на стопу грешака. Пребацивање поларитета једним-кликом на унибоот конекторима може смањити погрешне конфигурације поља за 80% или више. То је мање проблема узрокованих обрнутим поларитетом и мање времена изгубљеног на основно решавање проблема.

Реконструкција старих објеката са термичким ограничењима

У старијим центрима података где су носачи каблова већ испуњени и путеви протока ваздуха су угрожени, замена на унибоот тренутно ослобађа отприлике 50% простора на кабловској стази. Побољшани проток ваздуха кроз задњу страну ормарића може значајно да смањи трошкове хлађења-видели смо случајеве где је ова појединачна промена снизила температуру у топлом{3}}ходу за неколико степени.

Решења која одговарају вашем стварном проблему

Није за сваку имплементацију потребан најсјајнији конектор. Ево како обично уоквирујемо разговор са клијентима:

Ваша главна главобоља је загушење кабловске стазе

Унибоот је ваш одговор. Смањење пречника каблова од ~50% значи да ваши носачи каблова и вертикални управљачи заправо имају простора да дишу. Бонус: смањена тежина кабла смањује оптерећење на конекторе током времена.

Типично уклапање:ТоР прекидачи,-редови сервера велике густине, свуда где покрећете 50+ патцх каблове кроз исту путању.

Ваша главна главобоља је приступачност панелу

Притисни{0}}картице решавају ово. Ако ваши техничари редовно раде у потпуно-напуњеним панелима и видите колатералне прекиде везе или чујете жалбе у вези са приступом, ово је решење.

Типично уклапање:Патцх панели за језгро/агрегацију, собе{0}}за састанке, сваки панел који остаје 80%+ попуњен и види редовну МАЦ активност.

Ваша главна главобоља је управљање поларитетом

Преклопни унибоот конектори елиминишу потребу за складиштењем вишеструких поларитета каблова и спречавају грешке у завршетку поља. Ако сте икада морали преко ноћи да испоручите кутију А-А каблова јер је неко наручио А-Б, овде знате вредност.

Типично уклапање:Нове примене са неизвесним или еволуирајућим захтевима за поларитет, организације које стандардизују на једном кабловском СКУ-у ради једноставности инвентара.

Један-Програм инвентара СКУ

Уморни сте од управљања вишеструким поларитетима и дужинама каблова? Можемо вам помоћи да стандардизујете променљиве унибоот конекторе са одабраном дужином (обично 1м, 2м, 3м, 5м) која покрива 95%+ случајева употребе. Смањите сложеност инвентара, елиминишите грешке приликом наручивања и поједноставите обуку за ваш оперативни тим.

Градите за 400Г/800Г и више

ЛЦ конектор за влакна ускоро неће нестати-400Г-ФР4 и 400Г-ЛР4 примопредајници користе ЛЦ дуплекс интерфејсе и они су окосница већине 400Г примене у предузећима. Али захтеви за густином при овим брзинама чине управљање кабловима критичним.

За 400Г бреакоут апликације-где се један КСФП-ДД порт шири на 4к100Г серверске везе-унибоот каблови са пусх{6}}картицама дају вам најчистију инсталацију. Смањена запремина каблова оставља простор за повећан проток ваздуха који захтевају примопредајници веће{8}}вате.

400Г/800Г Цустом Бреакоут Солутионс

Каблирање велике брзине{0}}је место где прилагођавање доноси највећу вредност. Производимо:

МТП-до- ЛЦ појасеви са прилагођеним дужинама ногу које одговарају вашој специфичној геометрији сталка

Директно{0}}прикачите склопове бакра (ДАЦ) и активног оптичког кабла (АОЦ) не-нестандардне дужине

Хибридни појасеви који комбинују различите типове конектора (МТП-8 до ЛЦ, МТП-12 до ЛЦ, итд.) за опрему мешовите генерације

Опције конектора са малим-губицима (мање или једнако 0,15дБ ИЛ) за апликације са продуженим{2}}дометом или више{3}}апликацијама

Сваки склоп је 100% тестиран у складу са вашим спецификацијама пре испоруке-укључени су губитак уметања, повратни губитак и провера поларитета.

Прави{0}}Светски сценарији примене

Различита окружења наглашавају различите аспекте перформанси конектора. Ево шта смо видели како функционише у различитим типовима примене:

Хиперсцале Дата Центерс

Ови објекти оптимизују радну брзину. Када постављате хиљаде веза недељно, компонента рада доминира укупним трошковима. Унибоот са пусх{2}}картицама за повлачење је све више стандард за нове верзије-премијум унапред се брзо враћа кроз бржу примену и смањене стопе грешака.

Типична спецификација:ОС2 једно-режим, 2,0 мм унибоот са пусх{3}}повлачењем, променљив поларитет, унапред-тестиран и означен. Дужина је стандардизована на 1 м, 2 м, 3 м и 5 м да би се минимизирала сложеност инвентара док покрива већину сценарија{10}}од{11}}рака до регала.

Хиперсцале Цустом Програм

За примену 10,000+ каблова, нудимо:

Постављање по сталку или под: унапред-сортирани снопови каблова упаковани тачно по потреби за сваку зону инсталације

Прилагођено означавање: Ваша номенклатура, ваша шема боја, штампана у фабрици

Постепена испорука: Испорука према вашем распореду, а не нашем-недељним падовима усклађеним са вашим фазама примене

Наменски бафер инвентара: безбедне залихе које се чувају у нашем објекту, доступне за испоруку исте{0}}седмице

Примењују се количинске цене. Контактирајте нас за детаље о програму.

Ентерприсе Дата Центерс

Мешовита инфраструктура и дужи циклуси освежавања значе да често радите са постојећим стандардима конектора. Практични приступ је обично вишеслојан: унибоот или пусх{1}}унибоот или пусх{1}}у ормарима високе густине{2}}, стандардни дуплекс у областима ниже густине-у којима премиум није оправдан.

Ако реконструишете постојећи објекат, прво усмерите примену унибоот-а на путеве највећег{0}}загушења. Непосредно олакшање често оправдава проширење приступа.

Ентерприсе Стартер Китс

Нисте спремни да се посветите потпуној-миграцији велике густине? Нудимо комплете за процену који садрже мешавину унибоот и пусх{1}} каблова уобичајених дужина. Тестирајте их у свом окружењу, прибавите-повратне информације од свог тима, а затим самопоуздано напредујте.

Централне канцеларије Телекома и Цоло Меет{0}}ме собе

Поузданост и стандардизација овде воде одлуке. Многи оператери одржавају одобрене листе добављача са специфичним спецификацијама конектора. Притисни{2}} језичци су посебно драгоцени у оптичким дистрибутивним оквирима где техничари треба да приступе појединачним везама без утицаја на суседна кола под напоном.

Више{0}}природа цоло окружења са више закупаца такође ствара захтеве за одговорност-чисто преношење конектора између провајдера је важно, а пусх{2}} дизајни смањују ризик од случајног ометања током рада на унакрсном-повезивању.

Царриер{0}}Производња по мери

Подржавамо прилагођене спецификације које захтевају главни превозници и коло оператери:

Усклађеност са специфичним праговима губитка при убацивању и повратним губицима

Прилагођене боје јакне за идентификацију станара

Продужено тестирање издржљивости (1000+ циклуса парења)

Потпуна документација о следљивости по каблу

РоХС, РЕАЦХ и регионални сертификати о усклађености

Већ сте на листи одобрених добављача? Обавестите нас о својим захтевима-тачно ћемо их испунити.

Спецификације које су заиста важне

Када процењујете опције конектора за ЛЦ влакна, ево шта треба да тражите изван маркетинга:

Инсертион Лосс

Индустријски стандард за насумично парење је мањи или једнак 0,30 дБ. Врхунски конектори погађају мање од или једнако 0,15 дБ у односу на главну референцу. Строже спецификације су важније јер буџети веза постају тањи при вишим брзинама података.

Да бисте поставили 0,30дБ у перспективу: то је отприлике еквивалентно додавању 120 метара стандардног једномодног-оптика на вашу везу. Није катастрофално за једну везу, али се додаје када повезујете више тачака закрпе.

Прилагођене спецификације губитака

За апликације које захтевају строже толеранције-дуге-везе, ДВДМ системе или више{2}}хоп архитектуре- нудимо каблове произведене и тестиране на мање од или једнако 0,15 дБ или чак мање од или једнако 0,10 дБ губитка уметања. Сваки кабл се испоручује са појединачним извештајем о тестирању који показује стварне измерене вредности, а не само „прошао/не успео“ у односу на генерички праг.

Повратни губитак

Веће или једнако 50дБ за УПЦ полирање, веће или једнако 60дБ за АПЦ. Мањи повратни губитак (већи број дБ) значи мање рефлексије сигнала назад ка извору-критично за аналогни видео, ДВДМ и неке-дигиталне апликације велике брзине.

Механичка издржљивост

Потражите 500+ оцене циклуса парења. У високо-МАЦ окружењима, конектори виде много акције. Јефтини конектори почињу да деградирају око 200-300 циклуса; квалитетни конектори одржавају спецификације преко 1000+.

Опције продужене издржљивости

За окружења са изузетно високом МАЦ активношћу (трговински подови, објекти за емитовање, тестне лабораторије), нудимо конекторе оцењене за 1500+ циклуса парења са верификованим задржавањем перформанси. Распитајте се о нашем-програму за продужени животни век.

Кратка реч о одржавању

Велика{0}}густина значи више конектора на мање простора, што значи више могућности за контаминацију. Једна честица прашине на крајњој страни феруле може повећати губитак уметања за 1 дБ или више-што је еквивалентно додавању 400 метара влакана вашој вези.

Решење је једноставно, али не{0}}о чему се не може преговарати: прегледајте и очистите сваки конектор пре спајања. Чистачи са једним-кликом раде за брзо одржавање; за тврдокорну контаминацију, ИПА-навлажене марамице-без влакана, а затим суве марамице. Увек прегледајте након чишћења да бисте проверили.

Ако ваш тим то већ не ради религиозно, почните. Спречава више проблема него било која друга појединачна пракса.

Када се премијум исплати?

Хајде да причамо о бројевима. Распон цена између типова конектора је реалан, али је често мањи него што људи претпостављају:

Приближна цена; значајно варира по обиму, врсти влакана и добављачу.

Рачун{0}}математика у великој мери зависи од стопе рада и скале примене. За примену од 1000 каблова где унибоот штеди 2 минута по каблу током инсталације, гледате на отприлике 33 сата уштеде радне снаге. По цени од 75 УСД/сат потпуно напуњеног техничара, то је 2500 УСД – често довољно да покрије премију конектора са преосталом маржом.

Оно што математика постаје убедљива је у текућем одржавању. Ако ваш објекат види 50 померања закрпа месечно и потискивање{2}}картица за повлачење штеде 5 секунди по покрету док спречавате једно случајно искључење месечно, кумулативна вредност током 5-годишњег животног циклуса инфраструктуре се сабира.

Студија случаја ТЦО: Центар за финансијске податке средње величине

Недавно смо завршили пуну анализу укупних трошкова власништва за клијента финансијских услуга који мигрира своју приватну инфраструктуру у облаку. Ево како су изгледали прави бројеви:

Профил примене:

Величина објекта: ~120 ормарића

Опсег: слој за пребацивање језгра на дистрибуцију, 5000 ЛЦ-ЛЦ каблова за спајање

Поређење: Стандардни дуплекс ЛЦ у односу на унибоот са пусх{1}}картицама

Поређење трошкова:

Рад израчунат на 75 УСД/сат потпуно напуњен. Опоравак у случају инцидента укључује време техничара плус процењени утицај на пословање.

Претходна премија за материјал је у суштини надокнађена уштедама радне снаге за монтажу у првој години. До треће године, клијент је био испред-а пето-годишњи ТЦО је показао скоро 24.000 УСД уштеде на релативно скромној примени. За веће објекте или оне са већим МАЦ обима, РОИ временска линија значајно се компресује.

Прилагођена ТЦО анализа

Желите да видите бројеве за ваше специфично окружење? Нудимо бесплатно ТЦО моделирање за квалификоване могућности. Наведите профил вашег објекта-број ормарића, МАЦ запремину, стопе рада, тренутне типове конектора-и ми ћемо направити прилагођено поређење које приказује пројектоване трошкове и временски оквир отплате.

Упућивање позива

Ево стабла одлука кроз које водимо купце:

Најчешћа грешка коју видимо? Превише -наводите у областима ниске{1}}не густине, док недовољно-наводите где је то заправо важно. Објекат који поставља премиум конекторе свуда губи новац. Објекат који штеди на конекторима у својим агрегационим панелима са 96 портова ствара будуће главобоље. Ускладите решење са специфичним ограничењем у свакој зони ваше инфраструктуре.

За организације које стандардизују спецификације конектора у више објеката, процес избора конектора за оптичка влакна има користи од практичне-процене са стварним конфигурацијама панела. Комплети узорака омогућавају вашем тиму да осети разлику пре него што се обавеже на велику поруџбину.

Услуге консултација о дизајну

Планирате нову изградњу или велику надоградњу? Наш технички тим може да прегледа топологију ваше мреже и препоручи стратегију конектора оптимизовану за ваше специфичне захтеве:

Израда листа материјала: Комплетни распореди каблова са дужинама, количинама и спецификацијама

Прилагођена оптимизација дужине: Смањите отпад и побољшајте естетику помоћу каблова праве{0}}величине

Постепено планирање примене: Дајте приоритет зонама{0}}високог утицаја, одложите надоградње ниже{1}}

Писање спецификације: Помозите свом тиму за набавку да изда јасне, тачне РФК

Ова услуга је бесплатна за пројекте преко минималних прагова обима.

Шта је следеће

ЛЦ конектор за влакна је био радни коњ центра за податке већ две деценије, и не иде ускоро. Али начин на који примењујемо ЛЦ развија-гушћи панели, ужи простори, веће брзине преноса података. Унибоот и пусх{3}} дизајни су директни одговори на ту стварност.

Ако планирате инфраструктуру која треба да се повећа са 100Г данас на 400Г или 800Г сутра, одлуке о конектору које сада донесете ће или подржати тај раст или га ограничити. Исправити ово унапред је јефтиније него накнадно уградити.

Имате питања о специфичним конфигурацијама или вам је потребна помоћ око спецификације примене? Наш технички тим је видео већину ивичних случајева и може да вас укаже на оно што је функционисало у сличним окружењима.

Референце

Удружење телекомуникацијске индустрије. ТИА-568.3-Д: Стандардни каблови и компоненте са оптичким влакнима.

ИЕЦ 61754-20:2012 - Уређаји за међусобно повезивање оптичких влакана и пасивне компоненте – Интерфејси оптичких конектора – Фамилија конектора типа ЛЦ.

Цорнинг Оптицал Цоммуницатионс. „800Г: Шта оператери центара података морају да знају.“ Технички извештај, 2024.

Допуна ИЕЕЕ 802.3цу-2021 - стандарда за Етхернет: физички слојеви и параметри управљања за 100 Гб/с и 400 Гб/с рад преко једног{4}} модалног влакна.
