Шта је СЦ ЛЦ патцх кабл?
СЦ-ЛЦ оптички преклопни кабл је мали компактни патцх кабл који се веома популарно користи у многим апликацијама. Ова мрежна решења укључују телекомуникационе мреже, ЛАН мреже, мреже за обраду података, терминале уређаја и дистрибуције просторија. СЦ-ЛЦ патцх каблови су дизајнирани да испоруче брза Етхернет решења у Гигабит апликацијама и АТМ апликацијама са мањом потрошњом простора.
Спецификација
| Параметар | Јединица | ФЦ, СЦ, ЛЦ/ Патцх кабл од оклопних влакана | СТ, МУ | МТ{0}}РЈ, МПО | E2000 | ||||||||
| СМ | ММ | СМ | ММ | СМ | ММ | СМ | |||||||
| ПЦ | УПЦ | АПЦ | ПЦ | ПЦ | УПЦ | ПЦ | ПЦ | УПЦ | ПЦ | ПЦ | АПЦ | ||
| Губитак уметања (типично) | дБ | Мање или једнако 0,3 | Мање или једнако 0,2 | Мање или једнако 0,3 | Мање или једнако 0,2 | Мање или једнако 0,3 | Мање или једнако 0,2 | Мање или једнако 0,2 | Мање или једнако 0,3 | Мање или једнако 0,2 | Мање или једнако 0,2 | Мање или једнако 0,3 | Мање или једнако 0,3 |
| Повратни губитак | дБ | Веће или једнако 45 | Веће или једнако 50 | Веће или једнако 60 | Веће или једнако 30 | Веће или једнако 45 | Веће или једнако 50 | Веће или једнако 30 | Веће или једнако 45 | Веће или једнако 50 | Веће или једнако 35 | Веће или једнако 55 | Веће или једнако 75 |
| Радна таласна дужина | нм | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| Размењивост | дБ | Мање или једнако 0,2 | Мање или једнако 0,2 | Мање или једнако 0,2 | Мање или једнако 0,2 | ||||||||
| Вибрације | дБ | Мање или једнако 0,2 | Мање или једнако 0,2 | Мање или једнако 0,2 | Мање или једнако 0,2 | ||||||||
| Радна температура | степен | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| Температура складиштења | степен | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| Пречник кабла | мм | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||

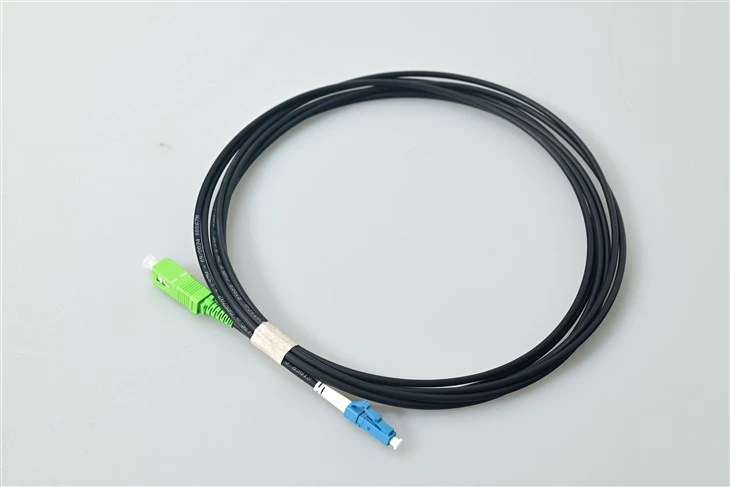

СЦ/АПЦ до ЛЦ/УПЦ кабл за спајање оптичких влакана
АПЦ-у-УПЦ хибридни дизајн
СЦ/АПЦ полирање под углом од 8 степени обезбеђује повратни губитак већи или једнак 60 дБ. ЛЦ/УПЦ полирање куполе обезбеђује већу или једнаку 50 дБ. Један кабл повезује оба типа интерфејса - зелено тело идентификује АПЦ, плаво идентификује УПЦ.
Фактор мале форме, ЛЦ конекција високе{0}}густине
ЛЦ 1,25 мм прстен је упола мањи од СЦ 2,5 мм - удвостручује густину портова у СФП/СФП+/КСФП примопредајницима. Реза у стилу РЈ-за брзи рад утикача-и-повлачења.

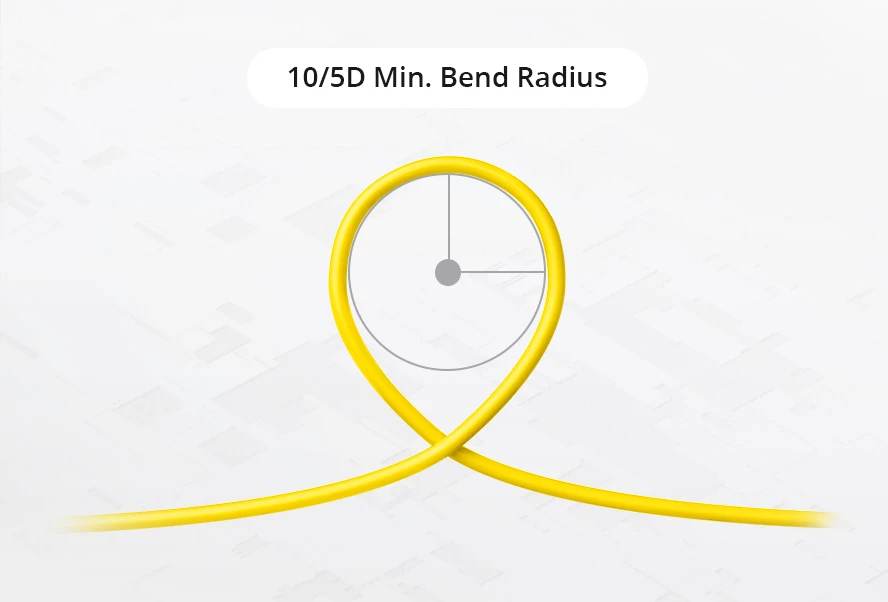

Г.657.А1 савијање{2}}Неосетљиво влакно
Минимални радијус савијања од 10 мм за чврсто постављање у патцх панелима и испод{1}}ожичења. Повратно компатибилан са Г.652.Д. Подржава до 40 км на 1550 нм.
Апплицатион Солутионс
Типични сценарији примене за овај СЦ на ЛЦ кабл за спајање са једним модом.
ФТТХ / ГПОН приступна мрежа
Повезује СЦ/АПЦ ОЛТ портове са ЛЦ/УПЦ ОНТ опремом на ОДФ-у. ТхеПЛЦ разделнику дистрибутивној путањи такође користи СЦ/АПЦ интерфејсе.
Дата Центер Цросс-Цоннецт
Повезује СЦ/АПЦ фибер дистрибутивне панеле директно на ЛЦ/УПЦ СФП+ примопредајнике у ТоР прекидачима. Подржава 10ГбЕ, 25ГбЕ и 100ГбЕ.
ЦАТВ / РФ преко влакана
АПЦ крај{0}}спречава ЦСО/ЦТБ изобличење у аналогном видеу. Користи се између главног предајника и оптичких чворова у ХФЦ мрежама.
Телеком тестирање и мерење
Референтни{0}}тестни кабл за повезивање ЛЦ/УПЦ ОТДР тест портова са СЦ/АПЦ дистрибутивним оквирима у централним канцеларијама.
Ентерприсе ЛАН Миграција
Премошћује застареле СЦ-завршене структуриране каблове са новим ЛЦ-базираним прекидачима и рутерима без поновног-терминације.
ВДМ мултиплексни системи
Повезује СЦ/АПЦ мук/демук портове са ЛЦ/УПЦ транспондерима у ЦВДМ и ДВДМ имплементацијама.
Опис производа
Сваки оптички патцх кабл је 100% тестиран на губитак уметања и повратни губитак на 1310/1550 нм. Керамички прстенови од цирконијума испоручују мање од или једнако 0,2 дБ заменљивости кроз више или једнако 1.000 циклуса парења. Објекат са сертификатом ИСО 9001:2015. Телцордиа ГР-326, ИЕЦ 61300, РоХС, РЕАЦХ усклађен. Опције јакне ОФНР и ЛСЗХ. Пречник кабла φ0,9 / φ2,0 / φ3,0 мм. Доступне су прилагођене дужине 0,3 м–100 м.
Опис производа
П: Која је разлика између АПЦ-а и УПЦ-а на оптичком каблу?
О: АПЦ има крај-под углом од 8 степени (већи или једнак повратном губитку од 60 дБ), УПЦ има крај-у облику куполе- (већи или једнак 50 дБ). ГПОН и ЦАТВ системи захтевају АПЦ на страни дистрибуције; портови опреме као што су СФП примопредајници користе УПЦ. Зелени конектор=АПЦ, плави=УПЦ.
П: Могу ли да прикључим АПЦ конектор у УПЦ адаптер?
A: No. Mismatched polish creates an air gap causing >Губитак од 3 дБ и оштећење феруле. Увек спојите АПЦ са АПЦ, УПЦ са УПЦ. Угаони прорез за кључСЦ/АПЦ адаптериспречава већину случајних унакрсних{0}}парења.
П: Које брзине и раздаљине су подржане?
О: 100 Мбпс до 100 ГбЕ. До 10 км на 1310 нм, 40 км на 1550 нм. Стварни домет зависи од оптичког буџета примопредајника и укупног губитка везе.
П: Која је разлика између патцх кабла и афибер пигтаил?
О: Патцх кабл има конекторе на оба краја за укључивање-и-употребу. Пигтаил има један конектор и један голи крај влакна за спајање фузионих каблова са главним кабловима.
П: Могу ли да наручим прилагођене дужине или дуплекс верзије?
О: Да. По мери 0,3 м–100 м, време испоруке 3–5 дана. Доступне су дуплекс, блиндиране и ЛСЗХ верзије. Ми такође правимо12-језгарни СЦ/АПЦ до ЛЦ/УПЦза потребе већег броја влакана.
