Техничке спецификације – ЛЦ до ФЦ ОМ3 дуплекс кабл за спајање
| Параметар | Спецификација | Параметар | Спецификација |
|---|---|---|---|
| Тип конектора | ЛЦ УПЦ у ФЦ УПЦ | Тип влакна | ОМ3 Мултимоде 50/125μм |
| Фибер Граде | Ласер{0}}Оптимизовано 50 μм | Таласна дужина | 850нм / 1300нм |
| Инсертион Лосс | Мање или једнако 0,3 дБ (уобичајено 0,2 дБ) | Повратни губитак | Већа или једнака 20 дБ |
| Фибер Цоунт | дуплекс (2 влакна) | Пречник кабла | 2,0 мм чврсто-Буфферед |
| Цабле Јацкет | ЛСЗХ (мало дима без халогена) | Боја јакне | Акуа (ОМ3 Стандард) |
| Макс. Дата Рате | 10Гбпс @ 300м | Ферруле Материал | Прецизна цирконијум керамика |
| Мин. Бенд Радиус | 30 мм (напуњено) / 15 мм (неоптерећено) | Затезна чврстоћа | Веће или једнако 100Н |
| Радна темп. | -20 степени до +70 степени | Температура складиштења. | -40 степени до +80 степени |
| Доступне дужине | 1м, 2м, 3м, 5м, 10м, Цустом | Усклађеност | РоХС, ЦЕ, ИСО 11801 |

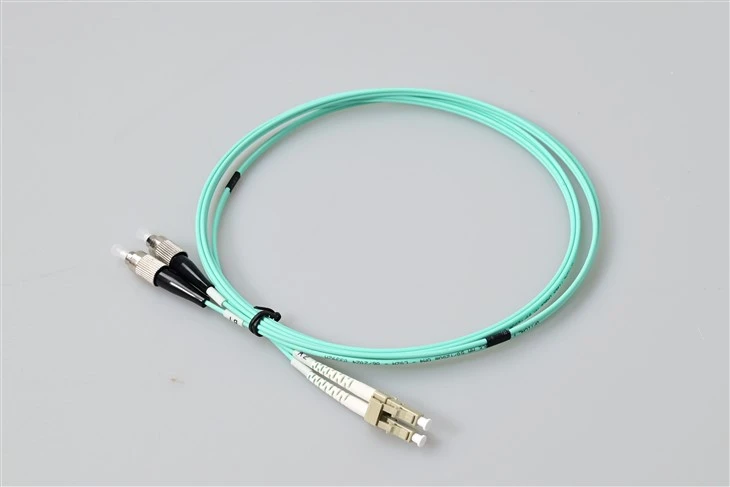

Шта је ЛЦ до ФЦ ОМ3 вишемодни дуплекс кабл за спајање?
ТхеЛЦ до ФЦ ОМ3 вишемодни дуплекс каблје хибридни оптички краткоспојник дизајниран посебно за међусобно повезивање уређаја са различитим интерфејсима конектора. Са ЛЦ УПЦ конектором на једном крају и ФЦ УПЦ конектором на другом, овај кабл омогућава беспрекорну комуникацију између модерне мрежне опреме која садржи ЛЦ портове и застарелих система опремљених ФЦ интерфејсима.
За разлику од стандардних ЛЦ-ЛЦ или ФЦ-ФЦ патцх каблова који повезују идентичне конекторе, овај ЛЦ-ФЦ хибридни кабл има кључну улогу у окружењима инфраструктуре са мешовитим влакнима. Центри података и телекомуникациони објекти често користе опрему различитих генерација-новији прекидачи и примопредајници обично користе компактне ЛЦ конекторе за већу густину портова, док се старији инструменти за тестирање, ДВДМ системи и телекомуникациона опрема-и даље могу ослањати на робусне ФЦ конекторе са навојем.
Зашто одабрати овај хибридни ЛЦ-ФЦ вишемодни краткоспојник?
ОМ3 ласер-оптимизовано језгро влакна од 50/125 μмподржава 10 Гигабит Етхернет пренос до 300 метара на таласној дужини од 850 нм, што га чини погодним за-изградњу окосних веза и кратких-веза центара података. ЛСЗХ јакна у аква-боји испуњава захтеве противпожарне безбедности за унутрашњу инсталацију, испуштајући минималан дим и не испушта токсичне халогене гасове у случају пожара-што је неопходно за затворене серверске собе и носаче каблова.
Сваки кабл је подвргнут 100% оптичком тестирању пре испоруке. Прецизни-полирани цирконијум-керамички прстенови на ЛЦ и ФЦ крајевима пружају конзистентангубитак уметањаиспод 0,3дБ, обезбеђујући поуздан интегритет сигнала у вашој оптичкој мрежи.
ЛЦ конектор против ФЦ конектора: Разумевање разлике у интерфејсу
ТхеЛЦ (Луцент Цоннецтор) користи компактни прстен од 1,25 мм са механизмом за закључавање са потискивањем{1}}, омогућавајући -примену густине- двоструко више од броја портова у поређењу са СЦ конекторима у истом простору панела. Постао је доминантан интерфејс заСФП/СФП+ примопредајниции савремени мрежни прекидачи.
ТхеФЦ (Ферруле Цоннецтор) има ферулу од 2,5 мм са навојним завртњем-на спојници. Иако су мање уобичајени у новим инсталацијама, ФЦ конектори остају преовлађујући у опреми за прецизно мерење, инструментима за оптичко тестирање и старијој телекомуникационој инфраструктури због своје безбедне механичке везе и отпорности на вибрације.
Овај ЛЦ-ФЦ патцх кабл елиминише потребу за додатним адаптерима или модулима за конверзију приликом повезивања ова два типа интерфејса, поједностављујући управљање кабловима и смањујући потенцијалне тачке квара у вашој мрежи.
Примене – Где ЛЦ до ФЦ ОМ3 дуплекс каблови Екцел
Овај ЛЦ УПЦ на ФЦ УПЦ ОМ3 дуплекс хибридни патцх кабл је наменски-направљен за један посао већина стандардних ЛЦ-ЛЦ краткоспојника не може добро да уради: повезивање модерних ЛЦ-завршених прекидача, примопредајника и патцх панела са застарелом ФЦ-завршеном опремом за тестирање} и 2 ОДФбин{06 опремом за тестирање}, 2 ОДФбин{06 опремом за тестирање - док преживљава уске кривине од 90 степени које захтевају структурирани носачи каблова. Комбинација мешовитог-завршетка конектора и Г657А1 влакна неосетљивог на савијање је оно што одваја овај краткоспојник од обичног ЛЦ-ФЦ патцх кабла.
Застарела ФЦ опрема → Модерна надоградња ЛЦ мреже
Унутар старијих телекомуникационих централних канцеларија и централних{0}}командних просторија за емитовање, постојеће улазне плоче са влакнима су и даље завршене на ФЦ преградама. ЛЦ-ФЦ ОМ3 кабл неосетљив на савијање вам омогућава да усмерите нови-саграђени ЛЦ СФП+ прекидач директно у застарели ФЦ ОДФ без поновног-прекидања долазног теренског кабла - чувајући капитал и избегавајући прекид услуге.
Лабораторијски џемпери за тестирање и мерење
ОТДР-и, оптички извори светлости и референтни{0}}мерирачи снаге од ЕКСФО, ЈДСУ, Иокогава и Анритсу најчешће се испоручују са ФЦ/ПЦ преградама, док уређај који се тестира користи ЛЦ. 50/125 ОМ3 ЛЦ-ФЦ дуплекс краткоспојник је стандардни лабораторијски адаптерски кабл који се користи за премошћивање ова два интерфејса током 10Г мултимодне сертификације везе.
Чврсто-усмеравање радијуса у носачима каблова и угловима
Г657А1 влакно задржава губитак макросавијања испод 0,1 дБ на радијусу од 10 мм, у поређењу са отприлике 1–2 дБ за стара Г652Д влакна на истом савијању. То је важно код структурисаног каблирања: Г657А1 ЛЦ-ФЦ ОМ3 2.0мм провод може да се усмери унутар 1У хоризонталних управљача, око угловних стубова и кроз носаче каблова са прорезима без казне по-савијању која би прекршила буџет маргине од 10Г.
Унутрашња 10Г вишемодна окосница са налогом за{1}}пожарну безбедност
ЛСЗХ јакне готово да не емитују халогенизовани дим када се сагоре, због чега су ИЕЦ 60332-1, ЕН 50575 Цца и ИЕЦ 60754 исписани око њих. ЛСЗХ ватроотпорни-кабл од ЛЦ до ФЦ ОМ3 је исправна спецификација за болнице, подземне метро станице, центре података и-високе канцеларијске стубове где се примењују ограничења токсичности дима.
ЦАТВ Хеадендс и Броадцаст Трансмиссион
Старији ЦАТВ пријемници и СДИ-преко-продуживачи влакана задржавају завртње-на ФЦ конекторима јер спојница са навојем боље подноси вибрације него пусх{3}}повлачење ЛЦ. ЛЦ-ФЦ 10Г вишемодни патцх кабл преноси сигнал из модерног ЛЦ-завршеног агрегатора влакана у тај стари ФЦ порт осетљив на вибрације-.
ФТТКС Централ Оффице Цросс-Повезује се
ОДФ-ови{0}}класе носиоца често излажу ФЦ/ПЦ на страни линије и ЛЦ на страни опреме. Наслеђени-ФЦ-у-ЛЦ кабл за конверзију са језгром Г657А1 је подразумевано средство за унакрсну-конекцију купљено на велико за свако ново лежиште за ПОН агрегацију.
Групне поруџбине добављача за градитеље панела и интеграторе
Системски интегратори који граде пре-патцх панеле са жицом одређују произвођача дуплекс кабла ЛЦ до ФЦ ОМ3 према перформансама савијања-радијуса и ЛСЗХ сертификатима -, а не само по јединичној цени. МОК за масовну поруџбину је 100 комада по дужини-СКУ, са мешовитом{7}}консолидацијом дужине на истој поруџбини.
Често постављана питања – ЛЦ до ФЦ ОМ3 кабл за спајање
П1: Зашто одабрати хибридни ЛЦ-на-ФЦ ОМ3 патцх кабл уместо два одвојена ЛЦ-ЛЦ и ФЦ-ФЦ краткоспојника?
О: Хибридни краткоспојник уклања један парни{0}}пар са оптичке путање, штедећи отприлике 0,3 дБ губитка при уметању и једну потенцијалну тачку{2}}уласка прљавштине. На малом буџету за вишемодну везу од 10Г ово је важно - због чега је ЛЦ УПЦ до ФЦ УПЦ ОМ3 хибридни кабл пожељнији у односу на ланац од два џампера плус ЛЦ-ФЦ адаптер.
П2: Шта Г657А1 неосетљиво влакно заправо ради при радијусу савијања од 10 мм?
О: Стандардно Г652Д влакно губи око 1–2 дБ по окрету када се савије на 10 мм. Г657А1 влакно држи тај губитак испод 0,1 дБ. У практичном смислу, Г657А1 ЛЦ-ФЦ ОМ3 2.0мм проводник може да се усмери око угла или унутар прста кабла без мерљиве деградације сигнала - нешто што старија конструкција влакана не може да уради.
П3: Да ли је јакна ЛСЗХ 2,0 мм намењена за инсталацију на пленуму или успону?
О: ЛСЗХ је европска и међународна ниско-димност{1}}нулта- класа халогена (ИЕЦ 60332-1 / ЕН 50575 Цца). Прихваћена је за опште унутрашње инсталације, кабловске канале и кабловске{7}}конструкције, али НИЈЕ еквивалентно ОФНП пленумском рејтингу Северне{9}}Америке. Ако ваш пројекат посебно захтева ОФНП под НЕЦ, затражите ОФНП{10}}варијанту овог ЛЦ-ФЦ ОМ3 дуплекс џемпера.
П4: Да ли ће овај ЛЦ УПЦ до ФЦ УПЦ ОМ3 патцх кабл подржавати 10Г Етхернет на пуном мултимодном домету од 300 м?
О: Да. ОМ3 50/125 ласер-оптимизовано влакно је оцењено за 10ГБАСЕ-СР до 300 м. Пошто губитак при уметању мањи или једнак 0,3 дБ на овом ЛЦ-ФЦ 10Г вишемодном каблу оставља довољно маргине на пару конектора, пуних 300 м досега је могуће - под условом да је низводна веза такође ОМ3 или боља.
П5: Зашто специфицирати ОМ3 преко ОМ1 или ОМ2 за нову мултимодну верзију?
О: ОМ1 (62,5/125) има максималну висину од 33 м за 10ГБАСЕ-СР; ОМ2 (50/125) достиже само 82 м при 10Г. ОМ3 то проширује на 300 м. За било коју нову инсталацију са 10Г-могућношћу, 50/125 ОМ3 ЛЦ-ФЦ дуплекс краткоспојник је минимална спецификација која у будућности{21}}доказује везу. Ако се ваш пројекат касније може повећати на 40Г или 100Г, погледајте нашдетаљно поређење перформанси мултимодних влакана ОМ3 и ОМ4да бисте утврдили да ли је надоградња на ОМ4 у време инсталације вредно труда.
П6: Да ли се УПЦ полирање на овом каблу може заменити за АПЦ по наруџбини на велико?
О: УПЦ у односу на АПЦ је фабрички{0}}одбор за полирање и не може се конвертовати на терену. За масовне поруџбине производимо ЛЦ АПЦ / ФЦ АПЦ варијанте као засебне СКУ-ове -, али имајте на уму да су крајње-површине АПЦ-а зелено-кодиране за покретање и обично се користе у ПОН/ФТТХ синглемоде, а не ОМ3 мултимоде. За 10Г мултимоде везе, ЛЦ УПЦ до ФЦ УПЦ је исправно упаривање. За потпуни преглед начина на који се ПЦ, УПЦ и АПЦ геометрије крајњег лица-разликују у перформансама повратних губитака, погледајте нашеводич за полирање конектора за влакна који покрива спецификације ПЦ у односу на УПЦ и АПЦ.
П7: Који је највећи МОК и типично време испоруке за ЛЦ-ФЦ ОМ3 дуплекс поруџбину?
О: МОК је 100 комада по дужини-СКУ за конфигурације залиха. Време испоруке је 3–5 радних дана за стандардне ЛСЗХ 2,0 мм акуа склопове и 7–12 радних дана за прилагођене-јакне или прилагођене-велике серије ЛЦ до ФЦ ОМ3 патцх каблова. Контејнери од 5,000+ комада су наведени по пројекту.
П8: Како треба очистити ЛЦ УПЦ и ФЦ УПЦ крај-пре уметања?
О: Користите средство за чишћење влакана{0}} типа на намотавање на оба краја пре сваког парења. За инспекцију на терену, 200× / 400× видео фибер опсег проверава крај-површину у складу са ИЕЦ 61300-3-35 критеријума прошао/не успео. ЛЦ-ФЦ ОМ3 кабл између употребе је обавезан за{10}}покривање прашине на савијању – прљавштина је једини највећи узрок квара на маргини везе на хибридном склопу.
П9: Да ли цирконијум феррула степена А долази са извештајем о фабричком тестирању?
О: Да. Свака јединица је 100% интерферометар-измерен за померање врха, радијус кривине и подрезивање влакана, и уметање-губитак/поврат-губитак тестиран на 1310 нм и 1550 нм. Појединачни серијски-извештаји о тестирању доступни су на велико ЛЦ-ФЦ ОМ3 дуплекс поруџбинама без додатних трошкова.
П10: Може ли се дужина кабла прилагодити за одређени пројекат?
О: Прилагођене дужине од 0,5 м до 300 м се производе по наруџбини. За велике поруџбине које мешају дужине (0,5 м, 1 м, 2 м, 3 м, 5 м, 10 м, 20 м) на истој наруџбини, добављач дуплекс каблова ЛЦ УПЦ до ФЦ УПЦ ОМ3 може да обједини све резове у једну пошиљку како би смањио терет.
П11: Да ли је овај кабл погодан за директну{1}}укопану употребу на отвореном?
О: Не. 2,0 мм ЛСЗХ чврста-баферована конструкција је дизајнирана за унутрашње/у-примену у зградама. За директно{5}}закопавање на отвореном потребан вам је блиндирани или гелом напуњен спољни кабл- који је завршен на ОДФ, а овај унутрашњи краткоспојник прикључен на страну ОДФ закрпе.
П12: Која ограничења радног окружења треба да поштујем?
О: Радна температура је -20 степени до +70 степени, складиштење -40 степени до +80 степени. То обухвата затворене дата-центре, телекомуникационе-собе и климатизована окружења за емитовање. За хладнија негрејана спољна склоништа, наведите индустријску-температурну варијанту уместо овог ЛЦ-ФЦ ОМ3 ЛСЗХ кабла за повезивање.
