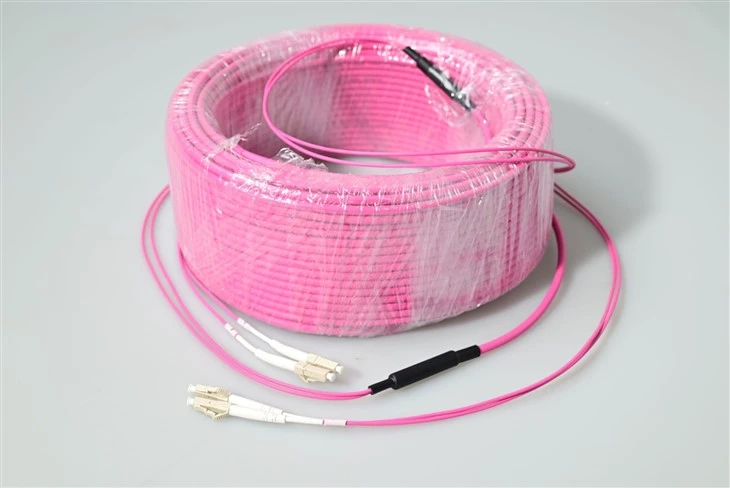

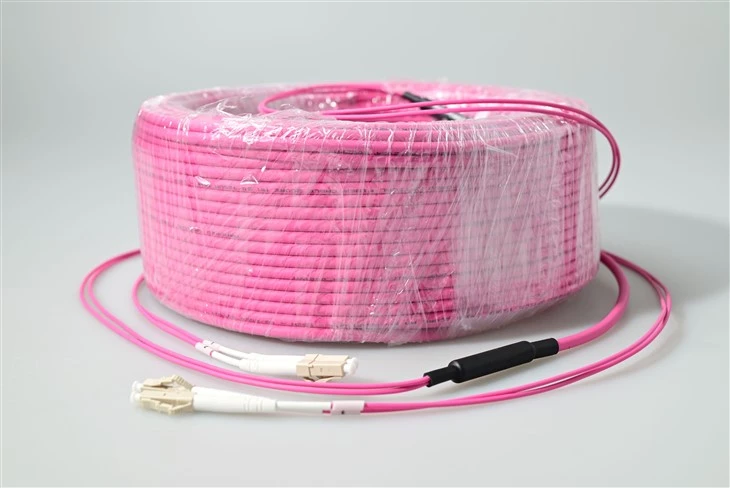

Шта је ЛЦ ЛЦ патцх кабл?
ЛЦ-ЛЦ кабл за повезивање са оптичким влакнимаје мали компактни патцх кабл који се веома популарно користи у многим апликацијама. Ова мрежна решења укључују телекомуникационе мреже, ЛАН мреже, мреже за обраду података, терминале уређаја и дистрибуције просторија. ЛЦ-ЛЦ патцх каблови су дизајнирани да испоруче брза Етхернет решења у Гигабит апликацијама и АТМ апликацијама са мањом потрошњом простора.
Спецификација
| Параметар | Јединица | ФЦ, СЦ, ЛЦ/ Патцх кабл од оклопних влакана | СТ, МУ | МТ{0}}РЈ, МПО | E2000 | ||||||||
| СМ | ММ | СМ | ММ | СМ | ММ | СМ | |||||||
| ПЦ | УПЦ | АПЦ | ПЦ | ПЦ | УПЦ | ПЦ | ПЦ | УПЦ | ПЦ | ПЦ | АПЦ | ||
| Губитак уметања (типично) | дБ | Мање или једнако 0,3 | Мање или једнако 0,2 | Мање или једнако 0,3 | Мање или једнако 0,2 | Мање или једнако 0,3 | Мање или једнако 0,2 | Мање или једнако 0,2 | Мање или једнако 0,3 | Мање или једнако 0,2 | Мање или једнако 0,2 | Мање или једнако 0,3 | Мање или једнако 0,3 |
| Повратни губитак | дБ | Веће или једнако 45 | Веће или једнако 50 | Веће или једнако 60 | Веће или једнако 30 | Веће или једнако 45 | Веће или једнако 50 | Веће или једнако 30 | Веће или једнако 45 | Веће или једнако 50 | Веће или једнако 35 | Веће или једнако 55 | Веће или једнако 75 |
| Радна таласна дужина | нм | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| Размењивост | дБ | Мање или једнако 0,2 | Мање или једнако 0,2 | Мање или једнако 0,2 | Мање или једнако 0,2 | ||||||||
| Вибрације | дБ | Мање или једнако 0,2 | Мање или једнако 0,2 | Мање или једнако 0,2 | Мање или једнако 0,2 | ||||||||
| Радна температура | степен | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| Температура складиштења | степен | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| Пречник кабла | мм | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||
Карактеристике
Испуњава растуће захтеве за СФФ решењима
ЛЦ конектори се производе само са ферулом пречника 1,25 мм што је велика предност за густо насељену оптичку мрежу. ЛЦ конектор је произведен према стандарду ИЕЦ 61754-20 за везе високе густине као што су СФП, КСФП и СФП+ примопредајници. За дубљи поглед на то како се ово претвара у примену у стварном свету, погледајте наш водичЛЦ решења за конекторе за{0}}високу густину за СФП+ и окружења центара података.
Једномодни или вишемодни ЛЦ-ЛЦ, Рисер или Пленум Ратед
Снабдевамо ЛЦ-ЛЦ склопове оптичких каблова саједноструки режим (9/125 ОС1, ОС2), дуплекс и мултимод (50/125 и 62,5/125)опције. Можете да изаберете да ли је за примену у успону или пленумске везе или ако желите да буде потпуно прилагођено, можете нас контактирати да бисте сазнали више о нашој ОЕМ/ОДМ услузи за ЛЦ-ЛЦ патцх каблове.
Лако и практично извлачење
ЛЦ{0}}ЛЦ прикључци су направљени са конфигурацијом која је погодна за затварање и опремљена су механизмима за закључавање који су слични језичку за држање РЈ45 конектора. Сада је лако повезати и искључити конектор са уређаја. Језичци за закључавање су убризгани- са повећаном издржљивошћу у отпорности на повлачење, напрезање, заглављивање и ударце током инсталације и одржавања каблова.
Безбедан и тестиран склоп влакана са малим губицима при уметању
Наши патцх каблови су 100% оптички прегледани и тестирани како би донели ниске губитке при уметању који не прелазе 0,02 дБ.
Апликације
ЛЦ вишемодни дуплекс ОМ4 патцх кабл је дизајниран посебно за окружења у којима су густина конектора, пропусни опсег кратког-домета и брза замена{2}}закрпа важнији од удаљености. Пошто је 1,25 мм СФФ феррула упола мања од стандардног СЦ ферула, овај ЛЦ ОМ4 дуплекс влакнасти краткоспојник стане двоструко више портова у исти 1У простора на панелу -, због чега су следећи сценарији његови примарни циљеви примене.
СФП+/КСФП+ сталци за примопредајник високе-густине
Укључује директно у 10Г СФП+, 25Г СФП28 и 4×10Г КСФП+-кавезе. Кабл за спајање СФФ ЛЦ од 1,25 мм одржава нагиб порта-до-порта на 6,25 мм, што одговара механичком размаку дефинисаном ИЕЦ 61754-20 за кавезе примопредајника који се могу слагати.
10Г / 40Г / 100Г кратке-Везе за више начина досега
ОМ{0}/125 ласер-оптимизовано влакно од 10ГБАСЕ-СР до 400 м, 40ГБАСЕ-СР4 до 150 м и 100ГБАСЕ-СР10 до 150 м. Ово чини ОМ4 ЛЦ-ЛЦ дуплекс оптички кабл подразумеваним краткоспојником-дохвата за кичму-тканину унутар једне сале за податке. Ако процењујете да ли да примените ОМ3 или ОМ4 за свој пројекат, нашВодич за поређење мултимодних влакана ОМ3 и ОМ4детаљно покрива раздаљину, пропусни опсег и цену{0}}.
Врућа{0}}замена закрпа у живим панелима 24×7
РЈ45-урезивање у стилу-урезивања отпушта једним прстом - без алата, без сметњи на суседним портовима. Теренски техничари преферирају овај ЛЦ дуплек ОМ4 патцх провод за производне панеле где случајна потезања суседних каблова узрокују сервисне ударце.
Мреже за складиштење (Фибре Цханнел 16Г / 32Г)
Директори САН-а из Броцаде-а и Цисцо-а користе дуплекс ЛЦ на сваком порту. Вишемодни ОМ4 ЛЦ то ЛЦ краткоспојник подржава 16ГФЦ до 125 м и 32ГФЦ до 100 м - покривајући најдужи домет-до-редова унутар већине пословних САН мрежа.
Структурирани каблови за успон и пленум (ОФНР / ОФНП)
За купце наруџбине на велико који граде отворе за подизање или ваздушне{0}}плануме, дуплекс пленумски кабл ЛЦ ОМ4 је доступан са омотима са ОФНР или ОФНП рангом који испуњавају НФПА 262 и УЛ 910 захтеве противпожарне{4}}безбедности - који се често наводе на федералним и здравственим пројектима у САД.
ОЕМ / ОДМ велепродаја за систем интеграторе
Прихватамо велике ОЕМ поруџбине са прилагођеним штампаним етикетама, чизмама{0}}кодираним у боји и не-нестандардним дужинама отвора (до 0,5 м). Купци ЛЦ мултимодних дуплекс џампера на велико могу комбиновати мешовите пречнике каблова 0,9 / 2,0 / 3,0 мм на истој поруџбини.
Широка{0}}Температура индустријских влакана
Оперативни прозор од -40 ~ 75 степени премашује стандардне комерцијалне спецификације за 20 степени на нижој страни, омогућавајући дуплекс каблу 50/125 ОМ4 ЛЦ-ЛЦ да преживи неусловне просторије за пребацивање, спољна склоништа и телекомуникационе ормаре поред пруге без квара на термичком циклусу.
ФАК
П1: Шта чини 1,25 мм СФФ ферулу бољим од 2,5 мм навлаке на СЦ каблу?
О: Мањи прстен преполови размак између портова, због чега је ИЕЦ 61754-20 изабрао 1,25 мм за ЛЦ. Панел од 1У који одговара 24 СЦ дуплекс порта може да стане на 48 ЛЦ дуплекс портова помоћу овог ЛЦ мултимодног дуплекс ОМ4 патцх кабла - удвостручавање густине портова без повећања простора за сталак.
П2: Да ли ће овај ЛЦ-ЛЦ ОМ4 џампер од влакана радити 40Г и 100Г?
О: Да. ОМ4 ласер-оптимизовано 50/125 влакно подржава 40ГБАСЕ-СР4 и 100ГБАСЕ-СР10 на кратким-мултимодним везама. За паралелну оптику од 40Г/100Г користили бисте два ЛЦ ОМ4 дуплекс џампера или бисте прешли на МПО трунк -, али за агрегацију између два дуплекс-ЛЦ СФП+/КСФП+ излазна порта{20}}, овај кабл је прави избор.
П3: Шта тачно гарантује усклађеност са ИЕЦ 61754-20?
О: ИЕЦ 61754-20 је међународни стандард димензија и спајања за конекторе ЛЦ интерфејса. ИЕЦ 61754-20 ЛЦ дуплекс краткоспојник који се овде производи поуздано се спаја са било којим усаглашеним примопредајником или адаптером од Цисцо, Јунипер, Ариста, ХПЕ, Финисар и других произвођача – без закључавања добављача.
П4: Могу ли да наручим овај ОМ4 ЛЦ патцх кабл у ОФНП пленумском рејтингу за велепродајни пројекат?
О: Да. Купци на велико могу да наведу ОФНР (рисер) или ОФНП (пленум) јакне на истој наруџбини. МОК за прилагођене оцене јакне је обично 100 комада по дужини-СКУ; мешовите дужине од 0,5 м до 30 м брод заједно.
П5: Које је време испоруке за масовну наруџбу ЛЦ ОМ4 дуплекс каблова са влакнима?
О: Стандардне конфигурације (акуа ЛСЗХ, 2,0 мм, 0,5–10 м) се испоручују за 3–5 радних дана са залиха. Прилагођене ОЕМ поруџбине са штампаним етикетама, чизмама-кодираним у боји или не-нестандардним дужинама обично захтевају 7–12 радних дана. Велике понуде од 5,000+ комада се цитирају појединачно.
П6: Да ли је мањи или једнак 0,2 дБ низак губитак уметања загарантован на свакој јединици?
О: Сваки ЛЦ дуплек ОМ4 патцх провод је 100% интерферометар-прегледан и уметање{3}}тестирано у односу на референтни-мајстор разреда. Типични ИЛ мерен у-линији је мањи или једнак 0,2 дБ на 850 нм и мањи или једнак 0,15 дБ на 1300 нм. Појединачни извештаји о испитивању доступни су на захтев за слање квалитетних поруџбина на велико.
П7: Који пречник кабла да изаберем - 0.9, 2,0 или 3,0 мм?
О: Користите 3,0 мм за патцх панел за опрему која ради где је отпорност на ломљење важна, 2,0 мм за густа поља закрпа од 1У и 0,9 мм затегнута-баферова за склопове и унутрашње касете. Сва три пречника се нуде у истој фамилији дуплекс каблова 50/125 ОМ4 ЛЦ-ЛЦ.
П8: Да ли је овај ОМ4 краткоспојник уназад компатибилан са ОМ3 примопредајницима?
О: Да. ОМ4 влакно ради на већем пропусном опсегу од ОМ3, али дели исту геометрију језгра 50/125, тако да ЛЦ вишемодни дуплекс кабл ради на ОМ3 опреми без модалне неусклађености. Досег линка ће регулисати нижи{7}}разред у мешовитом ОМ3/ОМ4 каналу.
П9: Коју радну температуру могу очекивати у вањском уличном ормару?
О: Оперативни опсег је од −40 степени до +75 степени, са складиштењем од −45 степени до +85 степени. Ово чини ЛЦ ОМ4 кабл велике густине за СФП+ примену употребљивим у неусловљеним орманима у већини европских, северноамеричких и блискоисточних климатских зона.
П10: Каква је реза у стилу РЈ45-у поређењу са пусх-пулл унибоот кабловима?
О: Засун{0}}у резу је једноставнији, јефтинији и широко познат техничарима на терену. Унибоот каблови штеде отприлике 25% на пресеку краткоспојника-али коштају више по јединици. За стандардна поља закрпа од 1У, ЛЦ дуплекс краткоспојник у стилу РЈ45 је главни избор; унибоот је посебна линија производа.
П11: Да ли шаљете овај ЛЦ-ЛЦ ОМ4 дуплекс кабл под сопственим брендом или ОЕМ-ом?
О: Оба. Директни купци добијају етикете и паковање бренда Еволук-. ОЕМ / велепродаја ЛЦ ОМ4 дуплекс поруџбине испоручују се са купчевом сопственом штампањем, дизајном кутије и фабричком потврдом о пореклу.
П12: Шта треба да потврдим пре него што наручим?
О: Молимо потврдитетип полирања (УПЦ или АПЦ) - погледајте наш водич за полирање конектора за ПЦ у односу на УПЦ вс АПЦако нисте сигурни која завршна обрада одговара вашој вези, материјал омотача (ЛСЗХ / ОФНР / ОФНП / ПВЦ), пречник кабла (0,9 / 2,0 / 3,0 мм), дужина, -кодирани захтеви за чизме и да ли су на сваком склопу потребни одштампани маркери дужине или серијски{4}}налепнице.
