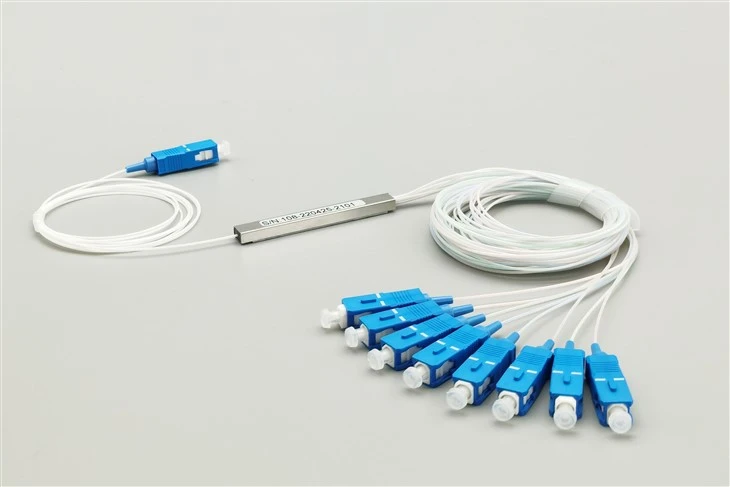

1к8 СЦ УПЦ Плц оптички разделник 1к8 СЦ/УПЦ ПЛЦ разделник унапред-повезан за Плуг-и-примену

1к8 СЦ УПЦ Плц оптички разделник 1к8 СЦ/УПЦ ПЛЦ разделник унапред-повезан за Плуг-и-примену

1Кс8 ПЛЦ Фибер Оптиц Сплиттер СЦ УПЦ мини цев
● Фабрички-завршени СЦ/УПЦ конектори – инсталирајте без опреме за спајање
● Сваки конектор појединачно тестиран – гарантовано мањи или једнак губитак конектора од 0,3 дБ
● Г.657А1 влакно са 1,5 м пигтаил-а – спремно за директно повезивање са патцх панелом
● Мање или једнако 10,5 дБ Укупни губитак уметања у целом радном опсегу од 1260-1650 нм
Send Inquiry

Product Introduction

Спецификације 1к8 СЦ/УПЦ унапред{2}}конектованог ПЛЦ разделника



Конфигурација 1×8 Пацкаге Стиле Мини цев (4×40×50 мм)
Тип конектора СЦ/УПЦ (сви портови) Полисх Типе УПЦ (ултра физички контакт)
Тип влакна Г.657А1 Синглемоде Пречник влакана 900μм Тигхт Буффер
Пигтаил Ленгтх 1,5 м (улаз и сви излази) Оператинг Вавеленгтх 1260~1650нм
Губитак уметања разделника Мање или једнако 10,5 дБ (уобичајено 9,8 дБ) Губитак уметања конектора Мање или једнако 0,3 дБ по конектору
Повратни губитак Већи или једнак 50дБ (УПЦ пољски) Уједначеност Мање или једнако 0,8 дБ
Директивност Већа или једнака 55 дБ ПДЛ Мање или једнако 0,2 дБ
ТДЛ Мање или једнако 0,5 дБ ВДЛ Мање или једнако 0,3 дБ
Радна температура -40 степени до +85 степени Температура складиштења -40 степени до +85 степени
Трајност конектора 500+ Циклуси парења Ферруле Материал Зирцониа Церамиц



Зашто одабрати унапред{0}}повезани СЦ/УПЦ ПЛЦ разделник?



Овај 1к8 ПЛЦ разделник долази са свих девет крајева влакана (један улаз плус осам излаза) фабрички-завршених са СЦ/УПЦ конекторима, тестиран и спреман за тренутну инсталацију. За разлику од голих разделника влакана који захтевајуфузиони спојници, секачи и обучени техничари, унапред{0}}конектоване јединице се прикључују директно на СЦ/УПЦ адаптерске панеле, ОЛТ портове и ОНТ интерфејсе без икаквог завршетка рада на терену.

Елиминишите опрему за спајање и специјализоване трошкове рада



Фусион спајање захтева улагања у опрему која премашују 3.000 УСД и техничара сертификоване за процедуре прекидања влакана. За мале провајдере Интернет услуга, општинске пројекте широког пропусног опсега и извођаче радова на изградњи мреже, ови трошкови често премашују буџет за једну примену. Унапред{4}}повезани разделници у потпуности уклањају ову баријеру-сваки инсталатер који може да прикључи кабл може да примени потпуно функционалан ПОН дистрибутивни чвор.

Фабрички{0}}Квалитет контролисани квалитет обезбеђује доследне мрежне перформансе



Сваки СЦ/УПЦ конектор на овом разделнику се подвргава интерферометријском тестирању пре испоруке како би се проверило да ли-геометрија крајњег лица испуњава ИЕЦ 61755-3-1 стандарде. Померање врха, радијус закривљености и висина влакна се мере како би се осигурало да губитак уметања остане испод 0,3 дБ. Овај фабрички контролисан процес даје конзистентније резултате од завршетка на терену, где услови околине и нивои вештине техничара уводе варијабилност.

Бржа примена убрзава препознавање прихода



Време утрошено на спајање конектора за спајање на свакој тачки дистрибуције директно одлаже активацију услуге и стварање прихода. Унапред-конектовани разделник 1к8 се инсталира за неколико минута: монтирајте мини цев, усмеравајте пигтаилове на плочу адаптера, укључите конекторе и чвор је под напоном. За оператере који се утркују да прихвате претплатнике на конкурентним тржиштима, ова предност у брзини директно се претвара у пословне резултате.

Технологија СЦ/УПЦ конектора на овом пре{0}}завршеном разделнику



1

Ултра Пхисицал Цонтацт Полисх за поуздан пренос сигнала

УПЦ (Ултра Пхисицал Цонтацт) полирањествара благо куполасту крајњу-површину влакана која обезбеђује контакт чврстог стакла-са-стаклом када се споји са другим УПЦ конектором. Овај физички контакт минимизира ваздушне празнине на интерфејсу, одржавајући губитке при убацивању испод 0,3дБ и повратне губитке изнад 50дБ-довољним за ГПОН, ЕПОН и кабловске везе -до-тачка-тачка где је осетљивост на повратну{9}}осетљивост умерена.



2

Цирконијум керамичке чауре за дуготрајну{0}}трајност

СЦ конектори користе прецизне-брушене цирконијумске керамичке навлаке са пречником отвора од 125,0±0,5 μм у складу са стандардним синглемодним влакном. Тврдоћа цирконијума је отпорна на хабање услед поновљених циклуса парења, одржавајући геометријску стабилност кроз 500+ уметање. Ова издржљивост је важна за разделнике инсталиране у патцх панеле где техничари често поново повезују портове током решавања проблема или промене сервиса.





3

Када одабрати СЦ/УПЦ вс СЦ/АПЦ конекторе

СЦ/УПЦ конектори одговарају апликацијама где захтеви за повратним губицима падају испод 50дБ-типично за ГПОН услуге података и већину кабловских веза предузећа. За мреже које носе аналогни РФ видео преклапање (1550нм ЦАТВ) или захтевају повратни губитак изнад 60дБ, уместо тога изаберите наш 1к8 СЦ/АПЦ ПЛЦ разделник. Угаони сјај на АПЦ конекторима спречава повратни-одраз који може да изобличи РФ сигнале

Сценарији апликација за унапред{0}}конектоване 1к8 СЦ/УПЦ разделнике

Мали ИСП и ВИСП Фибер Нетворк Екпансион

Независни провајдери Интернет услуга који се шире у оптичка влакна често немају-способност спајања. Пре-конектовани разделници омогућавају овим оператерима да користе ПОН дистрибутивне тачке користећи постојеће инсталатерско особље, избегавајући трошкове подизвођача или куповину опреме. Укључи{4}}и-формат такође поједностављује управљање залихама-сваки разделник је потпуна јединица спремна-за-примену без додатног потрошног материјала.

Стамбене зграде и кондоминијумски комплекси обично усмеравају влакна кроз телекомуникационе собе са ограниченим радним простором. Унапред{1}}конектовани разделници се брзо монтирају у овим ограниченим просторима без подешавања потребног за спајање спојева. Власници зграда и менаџери некретнина могу да инсталирају слој пасивне дистрибуције пре потписивања са добављачем услуга, стварајући инфраструктуру-спремну за оптичка влакна која привлачи партнерства ИСП-а.

Брза имплементација ФТТХ на конкурентним тржиштима

Када се више провајдера утркује да привуче претплатнике на новоотвореном тржишту, брзина инсталације одређује ко ће победити. Унапред{1}}укључени разделници скраћују сате са сваке инсталације тачке дистрибуције у поређењу са -спојеним алтернативама на терену. Оператери могу да активирају више домова дневно, изграђујући тржишни удео пре него што конкуренти успоставе присуство.

Кампус предузећа и изградња окосних мрежа

Корпоративни кампуси који повезују више зграда често стандардизују СЦ/УПЦ повезивање ради компатибилности са опремом за умрежавање предузећа. Унапред{1}}конектовани разделници се неприметно интегришу са постојећим патцх панелима и унакрсним{2}}системима повезивања, омогућавајући дистрибуцију емитованог сигнала, тачке за праћење мреже или редундантно раздвајање путање без прилагођеног завршетка рада.

Мреже привремених догађаја и искачуће{0}}инсталације

Фибер мреже за конференције, фестивале и привремена места морају се брзо распоредити и након тога се често преселити на нове локације. Унапред{1}}конектовани разделници се инсталирају без алата и премештају без поновног-окидања, што их чини идеалним за компаније које продукују догађаје и операције мобилног емитовања које не могу да оправдају трајна улагања у опрему за спајање.

Окружење за тестирање и демонстрацију мреже

Инжењерима продаје који демонстрирају ПОН опрему и мрежним тренерима који подучавају технике инсталације оптичких влакана потребни су разделници који се повезују одмах без припреме. Унапред-укључене јединице које се постављају за неколико секунди за демонстрације производа, лабораторијске вежбе и тестирање-доказ-концепта где време проведено на прекиду умањује примарну активност.

Претходно{0}}повезани СЦ/УПЦ наспрам голих разделника влакана: шта изабрати?



Фактор Претходно{0}}повезан СЦ/УПЦ голо влакно (без конектора)
Потребна опрема за инсталацију Нема – прикључите директно у адаптере Фусион за спајање, секач, потрошни материјал
Време инсталације по јединици 5-10 минута 30-60 минута (укључујући спајање)
Ниво вештине техничара Основна инсталација каблова Сертификовано спајање влакана
Флексибилност конектора Фиксни СЦ/УПЦ (како је испоручено) Било који тип конектора преко завршетка поља
Доследност квалитета Фабрички{0}}контролисано, тестирано Зависи од услова на терену
Најбоље за Брзо постављање, без могућности спајања Прилагођени конектори, велики-обим са тимом за спајање



Ако ваша мрежа користи СЦ/УПЦ конекцију свуда и приоритет дајете брзини инсталације у односу на флексибилност конектора, унапред{0}}конектовани разделници нуде јасне предности. За пројекте који захтевају мешовите типове конектора или организације са успостављеним операцијама спајања, погледајте наш 1к8 голи фибер ПЛЦ разделник за крајњи крај.



Опције наручивања за унапред{0}}конектоване 1к8 СЦ/УПЦ разделнике



Еволук Фибер залихефабрика{0}}укинутаПЛЦ разделници са више опција прилагођавања:



  • Раздељени односи:1×2, 1×4, 1×8, 1×16, 1×32, 1×64 унапред -конфигурације
  • Опције конектора:СЦ/УПЦ (овај производ), СЦ/АПЦ, ЛЦ/УПЦ, ЛЦ/АПЦ, ФЦ/УПЦ, ФЦ/АПЦ
  • Дужина пигтаил-а:Стандард 1,5м; прилагођени 0,5м, 1,0м, 2,0м или 3,0м доступни
  • Јакна од влакана:900 μм чврст тампон (стандард), 2,0 мм или 3,0 мм са ЛСЗХ омотачем
  • Опције пакета:Мини цев, челична цев, АБС модул, ЛГКС касета или 19" носач
  • Улазни конектор:Може се разликовати од излаза (нпр. СЦ/АПЦ улаз са СЦ/УПЦ излазима)



Количинске цене су доступне за поруџбине од 50+ јединица. Контактирајте продавце за{2}}конкретне понуде, укључујући прилагођено означавање и паковање.



ФАК

П: Могу ли да прикључим овај СЦ/УПЦ разделник директно у свој ГПОН ОЛТ?

О: Да, ако ваш ОЛТ има СЦ/УПЦ ПОН портове. Већина ГПОН ОЛТ-ова компанија Хуавеи, ЗТЕ, Нокиа и Цалик прихвата СЦ/УПЦ или СЦ/АПЦ везе-проверите спецификације ваше опреме. Улазни СЦ/УПЦ конектор разделника се прикључује директно у ОЛТ-ов ПОН порт или у СЦ/УПЦ адаптер на раму за дистрибуцију влакана.

П: Да ли је повратни губитак од 50 дБ СЦ/УПЦ довољан за моју ПОН мрежу?

О: За ГПОН и ЕПОН услуге података, повратни губитак од 50 дБ премашује захтеве ИТУ-Т Г.984. Ако примењујете РФ видео преклапање (ЦАТВ преко ПОН-а), већа осетљивост на повратну{4}}осетљивост аналогних сигнала може захтевати СЦ/АПЦ конекторе са повратним губитком већим или једнаким 60 дБ.

П: Шта се дешава ако случајно повежем СЦ/УПЦ на СЦ/АПЦ адаптер?

О: Физичка веза је могућа, али се не препоручује. Равна УПЦ крај-челица која се састаје са АПЦ адаптером под углом ствара ваздушни зазор који повећава губитак уметања за 2-4дБ и значајно смањује повратне губитке. Користите хибридне СЦ УПЦ-на-АПЦ адаптере ако морате да премостите ове типове конектора, мада је пар спојних конектора увек пожељнији.

П: Како да очистим СЦ/УПЦ конекторе пре инсталације?

О: Користите аоловка за чишћење оптичких влаканаили марамице без длачица са ИПА (изопропил алкохолом) да бисте очистили крај конектора-непосредно пре спајања. Такође очистите унутрашњу чауру за поравнање адаптера. Контаминација прашином је водећи узрок губитка при уметању конектора-неколико секунди чишћења спречава главобоље при каснијем решавању проблема.

П: Могу ли да монтирам овај мини цевни разделник на отвореном?

О: Сам разделник ради на -40 степени до +85 степени, погодан за опсеге спољне температуре. Међутим, пакету мини цеви недостаје отпорност на временске услове - инсталирајте га у заштићено кућиште на отвореном (ИП65 или више) да бисте заштитили од влаге, излагања УВ зрачењу и физичког оштећења.

П: Колико циклуса парења могу да поднесу конектори?

О: СЦ/УПЦ конектори су оцењени за 500+ циклуса парења уз задржавање специфицираног губитка уметања. Ово подржава нормалну реконфигурацију патцх панела и активност решавања проблема током радног века разделника. Избегавајте непотребно повезивање/искључивање да бисте максимално продужили животни век конектора.

П: Која је разлика између овог производа и АБС кутије или разделника за касете?

О: Ова верзија мини цеви пружа најмањи отисак-само ПЛЦ чип у заштитној цеви са пигтаиловима. Верзије са АБС кутијама и касетама додају кућиште са уграђеним-адаптерима за монтажу у сталак-или панел-инсталације. Изаберите мини цев када се разделник монтира унутар постојећег кућишта; изаберите АБС кутију или касету када су вам потребни интегрисани адаптери.

П: Могу ли да наручим са различитим типовима конектора на улазу и излазу?

О: Да. Уобичајене конфигурације укључују СЦ/АПЦ улаз (да одговара ОЛТ портовима) са СЦ/УПЦ излазима или ЛЦ улаз са СЦ излазима. Наведите своје захтеве приликом наручивања-можемо унапред-укинути било коју комбинацију стандардних конектора.



Савети за инсталацију унапред{0}}повезаних СЦ/УПЦ разделника

  1. Планирајте провођење каблова пре монтирања:Одредите где ће се завршити сваки од девет пигтаилова. Стандардна дужина од 1,5 м би требало да достигне плочу адаптера са лабавом за сервисне петље-ако није, наручите прилагођене дужине.
  2. Причврстите тело мини цеви:Користите везице за каблове, лепљиве носаче или разделну ладицу кућишта да причврстите цев на месту. Избегавајте оптерећење на излазним тачкама влакана.
  3. Одржавајте радијус савијања током рутирања:Држите кривине влакана изнад радијуса од 15 мм. Г.657А1 влакно толерише ужа кривина, али конзервативно усмеравање продужава век компоненте.
  4. Очистите све конекторе непосредно пре спајања:Чак и фабрички{0}}запечаћени конектори могу да накупе прашину током транспорта и руковања. Један пролаз оловком за чишћење траје секунде и спречава губитке дБ.
  5. Означите сваки порт:Јасно означите улазно влакно. За излазе, означите бројем порта или одредиштем да бисте поједноставили будуће решавање проблема.
  6. Тест након инсталације:Проверите оптичку снагу на сваком излазном порту помоћу мерача снаге. Очитавања би требало да одговарају очекиваним вредностима заснованим на губитку разделника плус губицима конектора од опреме узводно.

Hot Tags: 1к8 СЦ УПЦ ПЛЦ разделник, унапред-конектовани разделник влакана, плуг анд плаи ФТТХ разделник, СЦ УПЦ разделник без спајања, 1к8 ПОН разделник са конекторима
