Увод у производ

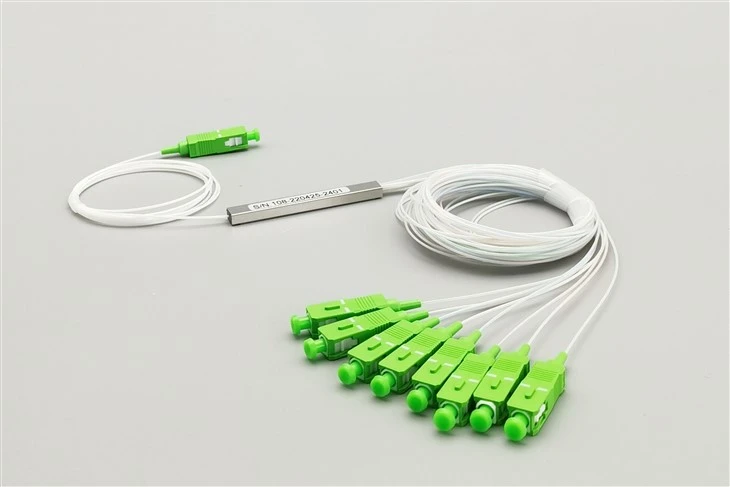

1Кс8 ПЛЦ оптички разделникје на бази кварцне подлоге{0}}планарни таласоводуређај за дистрибуцију оптичке енергије који се користи за дистрибуцију оптичких сигнала из централне канцеларије (ЦО) на више локација крајњих{0}}корисника.

Равномерно дели појединачни/двоструки оптички улаз на више оптичких излаза и равномерно дистрибуира оптичке сигнале корисницима. Гранични канали обично имају 2, 4 и 8 канала и до 64 канала и више, што се обично изражава као 1 × Н или 2 × Н.

Тип конектора	СЦ
Полисх Типе	АПЦ/УПЦ
Фибер Моде	Једноструки режим/вишемодни
Пацкаге Стиле	АБС/МИНИ ТУБЕ
Тип конфигурације	1 x 8
Дужина влакана	1.5m

Спецификација

Пацкаге Стиле	мини цев	Тип конфигурације	1*8
Фибер Граде	G.657A1	Фибер Моде	Синглемоде
Тип конектора	СЦ/АПЦ	Сплит Ратио	50/50
Пречник улазног/излазног влакна	900μm	Дужина улазног/излазног влакна	1.5m
Инсертион Лосс	Мање или једнако 4,0 дБ	Повратни губитак	Већа или једнака 55 дБ
Лосс Униформити	Мање или једнако 0,4 дБ	Директивност	Већа или једнака 55 дБ
Губитак зависан од поларизације	Мање или једнако 0,2 дБ	Губитак у зависности од температуре	Мање или једнако 0,5 дБ
Губитак зависан од таласне дужине	Мање или једнако 0,3 дБ	Оперативни пропусни опсег	1260~1650нм
Температура	Радни -40 до 85 степени (-40 до 185 степени Ф) Складиштење -40 до 85 степени (-40 до 185 степени Ф)

Апликација

ФТТКС оптичка дистрибуција

Овај 1×8 СЦ АПЦ мини цевни ПЛЦ разделник је дизајниран заФТТКС (фибер то тхе Кс)постављање мреже. Он дистрибуира оптичке сигнале из централне канцеларије (ЦО) на више локација крајњих-корисника, подржавајући флексибилну инсталацију у разводним кутијама и терминалним кућиштима.

Дистрибуција сигнала централне канцеларије

Користи се на нивоу централне канцеларије за равномерну поделу једног или двоструког оптичког улаза на више оптичких излаза. Уједначено подела светлости и добра стабилност помажу у одржавању доследне дистрибуције сигнала на свим излазним портовима.

Оптички комуникациони системи

Применљиво на опште оптичке комуникационе системе који захтевају поуздано 1×8 раздвајање сигнала са СЦ АПЦ конекторима. Компактна структура мини цеви омогућава инсталацију у{3}}ограниченим окружењима.

Више{0}}Дистрибуција оптичких влакана

Погодно за сценарије у којима се оптички сигнали морају дистрибуирати на више корисника. Разделник подржава конфигурације гранања од 2, 4, 8, 16, 32 и до 64 канала на основу мрежних захтева.

Информације о поруџбини

Еволукфибер обезбеђује читав низ 1кН и 2кН разделника који су прилагођени за специфичне примене:

а.1к2, 1к4, 1к8, 1к16,1к32, 1к64, 2к2, 2к4, 2к8, 2к16, 2к32,2к64 Доступне су верзије разделника.
б. СЦ/УПЦ, ФЦ/УПЦ, ЛЦ/УПЦ, СЦ/АПЦ, ФЦ/АПЦ, ЛЦ/АПЦ конектори или ниједан конектор се не може изабрати како желите
ц. 0.9, 2,0, 3,0 мм за тип улазног и излазног влакна.
д. Дужина пигтаил-а се такође може прилагодити; обично ћемо вам пружити 1,5 м, добродошли да нас контактирате за више детаља.

ФАК

П1: Шта значи "мини цев" у овом ПЛЦ разделнику?

О: Мини цев се односи на стил паковања овог разделника. Одликује га компактна структура која омогућава флексибилну инсталацију у разводне кутије са влакнима и кутије терминала где је простор ограничен.

П2: Који је радни пропусни опсег овог 1×8 ПЛЦ разделника?

О: Овај разделник подржава радни пропусни опсег од 1260нм до 1650нм, као што је наведено у спецификацијама производа.

П3: Која је разлика између СЦ АПЦ и СЦ УПЦ конектора?

A: СЦ АПЦ конекториимају закривљену чеону површину која обезбеђује већи повратни губитак. Овај разделник је доступан са СЦ/АПЦ конекторима, а опције СЦ/УПЦ, ФЦ/УПЦ, ЛЦ/УПЦ, ФЦ/АПЦ, ЛЦ/АПЦ такође се могу изабрати на основу ваших захтева.

П4: Који је опсег радне температуре?

О: Овај ПЛЦ разделник ради у температурном опсегу од -40 степени до 85 степени (-40 степени Ф до 185 степени Ф), као што је наведено у спецификацијама.

П5: Колики је губитак уметања овог разделника?

О: Тхегубитак уметањаје мањи или једнак 4,0 дБ. Низак губитак уметања помаже да се обезбеди довољна оптичка снага до сваког од 8 излазних портова.

П6: Шта је уједначеност губитака и зашто је важна?

A: Губитак униформностимери разлику оптичке снаге између излазних портова. Овај разделник има уједначеност губитака мању или једнаку 0,4 дБ, што значи да обезбеђује равномерно раздвајање светлости и добру стабилност на свим излазима.

П7: Коју врсту влакана користи овај разделник?

О: Овај разделник користи једномодно влакно Г.657А1 са пречником улазно/излазних влакана од 900 μм.

П8: Да ли се тип конектора и дужина влакна могу прилагодити?

О: Да. Опције конектора укључују СЦ/УПЦ, ФЦ/УПЦ, ЛЦ/УПЦ, СЦ/АПЦ, ФЦ/АПЦ и ЛЦ/АПЦ. Пречник улазног и излазног влакна може бити 0,9 мм, 2,0 мм или 3,0 мм. Стандардна дужина пигтаил-а је 1,5 м и може се прилагодити на захтев.

П9: Које су конфигурације раздвајања доступне?

О: Еволукфибер обезбеђује читав низ 1×Н и 2×Н разделника укључујући 1×2, 1×4, 1×8, 1×16, 1×32, 1×64, 2×2, 2×4, 2×8, 2×16, 2×32 и 2×64 верзије.

П10: Шта је спецификација повратног губитка?

О: Повратни губитак је већи или једнак 55дБ. Већи повратни губитак указује на рефлексију у доњем делу леђа, што је корисно за перформансе оптичке мреже.
