Оптички каблови Е2000
video
Оптички каблови Е2000

Оптички каблови Е2000

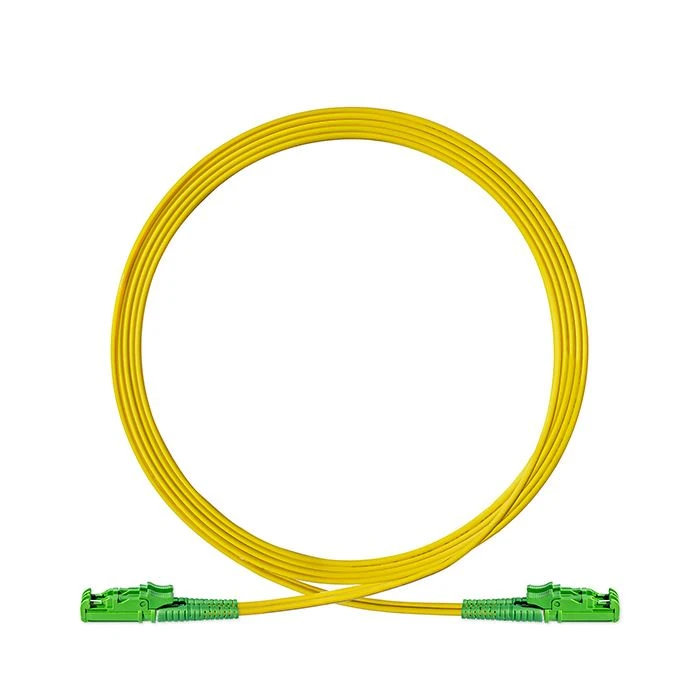

​​​​​Оптички Е2000 краткоспојник води Е2000/УПЦ до Е2000/АПЦ Синглемоде Симплек 2.0ММ ЛСЗХ жути
●Мали губици приликом уметања и поврата
●Висока пропусност
●Широк спектар примена
●Флексибилност
●Трајност
●Једноставна инсталација
●исплатив{0}}
Send Inquiry

Product Introduction

Увод у производ



Оптички каблови Е2000су кратки каблови са оптичким влакнима опремљени конекторима на оба краја. Ови каблови се користе за повезивање два мрежна уређаја или компоненте, као што су рутер и прекидач или патцх панел и примопредајник. Долазе у различитим дужинама и типовима влакана, укључујући једно-модно и вишемодно влакно, и имају различите типове конектора као што су СЦ, СТ, ЛЦ и МТП/МПО. Ови свестрани каблови омогућавају брзо и лако успостављање или уклањање веза између мрежних компоненти без потребе за сложеним кабловима.



Зашто изабрати нас?



У Схензхен Еволук Фибер Цо., Лтд., поносни смо што пружамо врхунска-решења за оптичка влакна. Нашеоптички каблови Е2000дизајнирани су са прецизношћу и ригорозно су тестирани како би се осигурало да испуњавају највише стандарде квалитета и перформанси. Наша посвећеност иновацијама и задовољству купаца нас издваја у овој индустрији.



Спецификација



Конектор А

E2000

Конектор Б

E2000

Фибер Моде

9/125 μm

Фибер Цоунт

Симплекс

Фибер Граде

G.652D/G.657A2

Минимални радијус савијања

30 мм

Полисх Типе

УПЦ/АПЦ

Пречник кабла

2.0ММ

Цабле Јацкет

ПВЦ/ЛСЗХ

Боја јакне

Жута

Таласна дужина

1310 нм/1550 нм

Трајност

>1000 пута

Инсертион Лосс

Мање или једнако 0,25 дБ

Заменљивост

Мање или једнако 0,2 дБ

Повратни губитак

Већа или једнака 55 дБ

Вибрације

Мање или једнако 0,2 дБ

Радна температура

-40~85 степени

Температура складиштења

-40~85 степени



Карактеристике производа



Мали губици при уметању и поврату: Високо ефикасан у преносу података на велике удаљености са минималним шумом и слабљењем сигнала.

Велики пропусни опсег: Идеално за{0}}апликације за пренос података велике брзине које захтевају велике капацитете за пренос података.

Широк спектар примена: Користи се у центрима података, телекомуникацијама, медицинској опреми, војсци и ваздухопловству и индустријској аутоматизацији.

Флексибилност: Лако се инсталира у уским просторима где се традиционални бакарни каблови не уклапају.

Трајност: Ради у тешким окружењима, укључујући високе температуре, влажност и изложеност хемикалијама.

Једноставна инсталација: Плуг{0}}анд-прикључци за лако повезивање уређаја без посебних алата.

Исплативо-Економично: Нижи укупни трошкови власништва у поређењу са бакарним кабловима, посебно на великим удаљеностима.

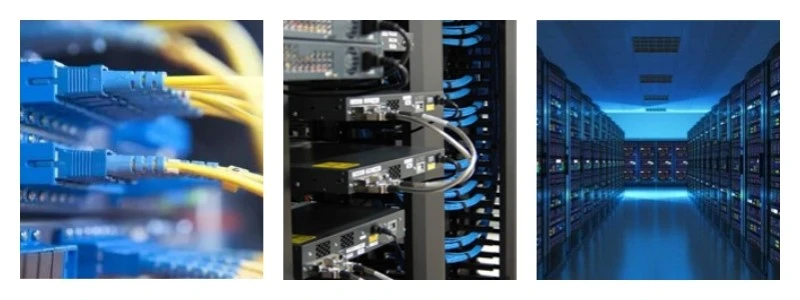

Примена производа



Нашеоптички каблови Е2000су разноврсни и широко се користе у различитим апликацијама, укључујући:

Опрема за ЦАТВ и метро тестирање

Телекомуникационе мреже

Локалне мреже (ЛАН)

Мреже широког опсега (ВАН)

Инсталације у просторијама

Мреже за обраду података

Завршетак видео и војно активних уређаја





Контрола квалитета



Квалитет каблова за спајање влакана утиче на целокупну оптичку-везу. Сваки кабл за спајање влакана мора бити стриктно тестиран пре него што изађе из фабрике. Дакле, које ће тестове урадити произвођач каблова за спајање влакана да би осигурао висок квалитет каблова?

Да би се обезбедио квалитет оптичких каблова за прекрпу, следећих пет типова инспекцијских тестова се генерално спроводи пре напуштања фабрике.



Детекција губитка/повратних губитака при уметању кабла од влакана

Губитак при убацивању и повратни губитак су кључни параметри који утичу на оптичке каблове. ТИА стандард јасно прописује да је максимални губитак уметања оптичког патцх кабла 0,75 дБ (то јест, прихватљива максимална вредност).

За већину каблова са фибер патцх кабловима на тржишту, нормални опсег губитка при уметању је између 0,3дБ и 0,5дБ, а опсег неких ниских губитака при уметању је између 0,15дБ и 0,2дБ. Вредности повратних губитака су изражене у дБ и обично су негативне, тако да су веће вредности боље, а типичне спецификације се крећу од -15 до -60 дБ.

Према индустријским стандардима, повратни губитак Ултра ПЦ полираних оптичких конектора требало би да буде већи од 50дБ, а повратни губитак полирања укосо је обично већи од 60дБ. Тип рачунара треба да буде већи од 40 дБ. За мултимодна влакна, типичне вредности РЛ су између 20 и 40 дБ.

Индикатори џампера општег{0}}класе носиоца су да је губитак уметања мањи од 0,3дБ, а повратни губитак већи од 45дБ.



Инспекција крајњег дела кабла за спајање влакана

Чишћење крајњег дела конектора оптичких влакана директно утиче на његове перформансе. На пример, огреботине, удубљења, пукотине, загађење прашине, итд. на крајњој страни оптичког влакна ће изазвати губитак сигнала везе, што ће резултирати лошим уметањем и губитком повратка.



Инспекција 3Д интерферометра са фибер патцх каблом

Тестирање 3Д интерферометра је углавном за тестирање геометрије крајњег лица влакна, а параметри укључују радијус закривљености, помак врха, висину влакна и тако даље. Крајњи део кабла за спајање влакана треба да се самље у сферну површину, али производи произведени стварним производним процесом не могу бити савршени.

Које су одговарајуће вредности за полупречник закривљености, помак врха и висину влакна?

Стога је облик крајњег лица прецизиран у техничком стандарду, који укључује радијус закривљености РОЦ, помак врха и висину влакана.

Према техничким стандардима организације ИЕЦ, референтна вредност РОЦ радијуса закривљености је да је конектор типа ПЦ 10~25мм, а конектор типа АПЦ 5~15мм. Помак врха се односи на помак између темена закривљене површине и осе влакна. Ако је помак темена превелик, деформација крајње стране је довољна да изазове физички контакт између влакана. Према томе, технички стандард захтева да је померање врха краткоспојника влакана мање или једнако 50 μм.

Висина влакна се односи на висину чеоне површине влакна у односу на чеону површину феруле. Крајња страна влакна може да вири изнад крајње стране феруле или може да буде увучена испод крајње површине феруле. Опсег висине оптичког влакна специфициран у техничком стандарду је -250~+250нм.



Тест механичких перформанси фибер патцх кабла

На пример, тест на повлачење, тестирање оптичког патцх кабла под наведеном силом повлачења да би се проверило пригушење влакана и сигурносни фактор истезања влакна.



Експеримент са температуром околине са каблом за спајање влакана

Неопходно је тестирати индикаторе перформанси конектора оптичких влакана под различитим температурним условима околине.



Цертифицатион



Наши производи су сертификовани да испуњавају међународне стандарде, укључујући:

Телцордиа ГР-1209

Телцордиа ГР-1221

ИСО 9001:2015

РоХС Цомплиант



ОЕМ услуга



Нудимо прилагођене ОЕМ услуге како бисмо испунили ваше специфичне захтеве. Било да су вам потребне прилагођене дужине, типови конектора или паковање, наш тим је спреман да испоручи решења по мери која одговарају вашим потребама.



ФАК



П: Која је разлика између једног{0}}модног и вишемодног влакна?

О: Једномодно-влакно има мањи пречник језгра и дозвољава само један мод светлости да се шири, што га чини идеалним за-пренос на велике удаљености. Вишемодно влакно има већи пречник језгра и омогућава ширење вишеструких модова светлости, погодно за краће удаљености и апликације већег пропусног опсега.



П: Могу ли да користим ове краткоспојнике на отвореном?

О: Наши оптички каблови Е2000 су дизајнирани за употребу у затвореном простору. За спољне примене препоручујемо коришћење специјализованих спољних оптичких каблова.



П: Које је време испоруке за прилагођене поруџбине?

О: Време испоруке за прилагођене поруџбине варира у зависности од спецификација и количине. Молимо контактирајте наш продајни тим за прецизну процену.



О нама



Схензхен Еволук Фибер Цо., Лтд је водећи добављач најсавременијих-решења за оптичка влакна. Основани 2013. године са седиштем у Шенжену, Кина, специјализовани смо за истраживање, развој, производњу и дистрибуцију-квалитетних производа од оптичких влакана. Наш тим вештих професионалаца посвећен је унапређењу индустрије и померању граница иновација.

Контактирајте нас наsales@evoluxfiber.comиshanna@evoluxfiber.comза понуду или да сазнате више о нашимОптички каблови Е2000!
